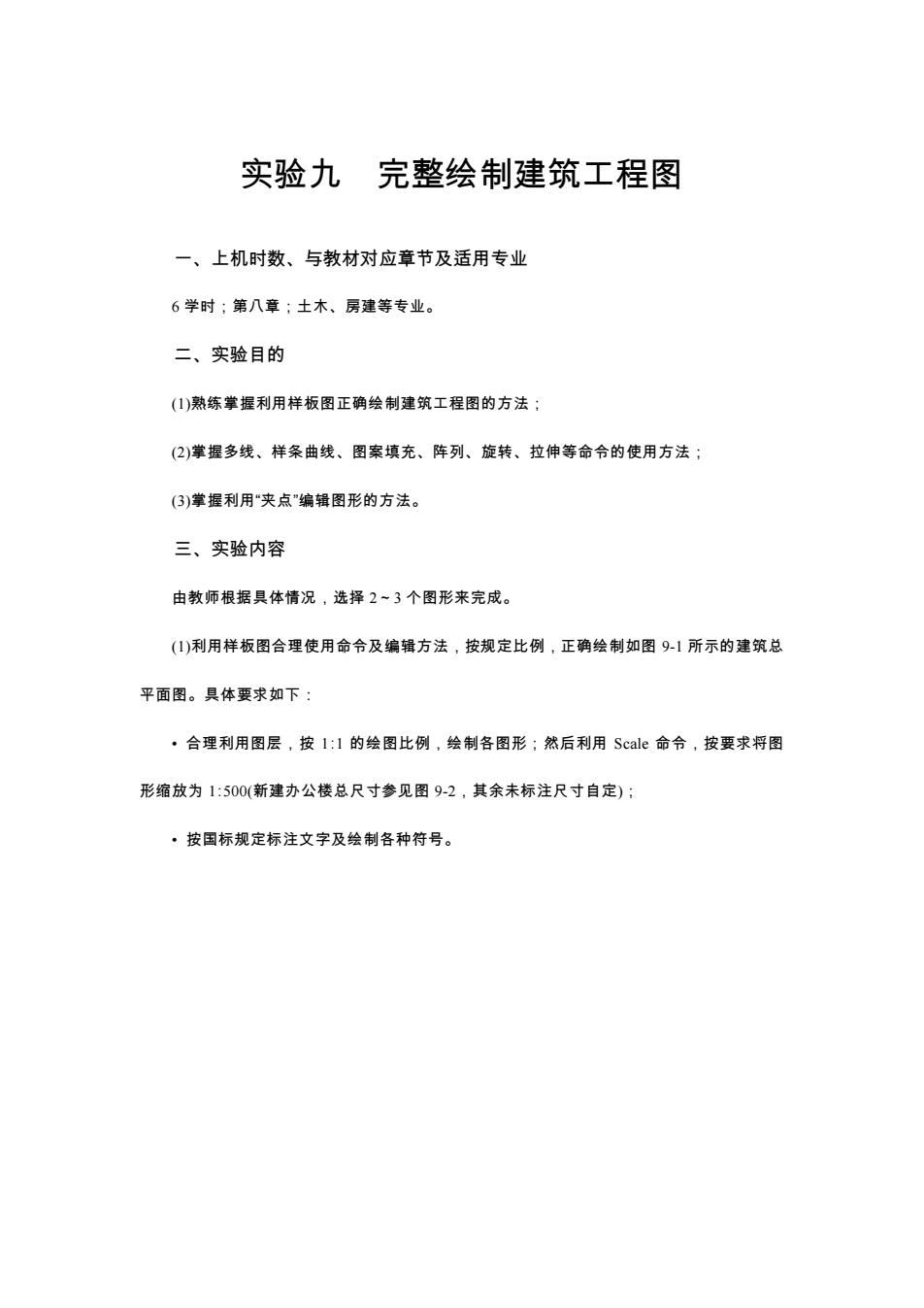

实验九完整绘制建筑工程图一、上机时数、与教材对应章节及适用专业6学时；第八章：土木、房建等专业。二、实验目的(1)熟练掌握利用样板图正确绘制建筑工程图的方法(2)掌握多线、样条曲线、图案填充、阵列、旋转、拉伸等命令的使用方法(3)掌握利用"夹点"编辑图形的方法。三、实验内容由教师根据具体情况，选择2~3个图形来完成(1)利用样板图合理使用命令及编辑方法，按规定比例，正确绘制如图 9-1所示的建筑总平面图。具体要求如下·合理利用图层，按1:1的绘图比例，绘制各图形；然后利用 Scale命令，按要求将图形缩放为1:500(新建办公楼总尺寸参见图 9-2，其余未标注尺寸自定);·按国标规定标注文字及绘制各种符号
实验九 完整绘制建筑工程图 一、上机时数、与教材对应章节及适用专业 6 学时；第八章；土木、房建等专业。 二、实验目的 (1)熟练掌握利用样板图正确绘制建筑工程图的方法； (2)掌握多线、样条曲线、图案填充、阵列、旋转、拉伸等命令的使用方法； (3)掌握利用“夹点”编辑图形的方法。 三、实验内容 由教师根据具体情况，选择 2～3 个图形来完成。 (1)利用样板图合理使用命令及编辑方法，按规定比例，正确绘制如图 9-1 所示的建筑总 平面图。具体要求如下： • 合理利用图层，按 1∶1 的绘图比例，绘制各图形；然后利用 Scale 命令，按要求将图 形缩放为 1∶500(新建办公楼总尺寸参见图 9-2，其余未标注尺寸自定)； • 按国标规定标注文字及绘制各种符号

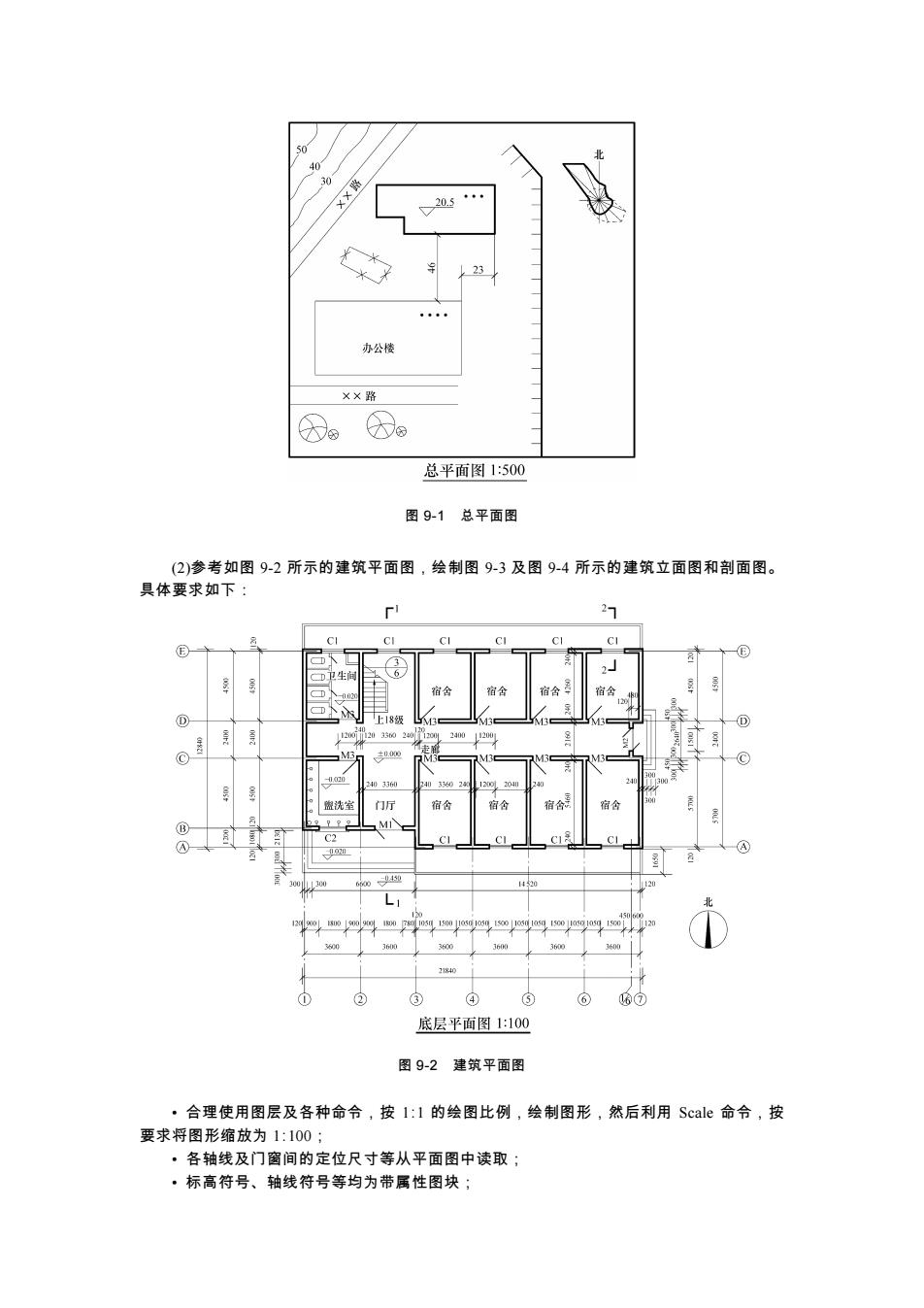

总平面图1:500图9-1总平面图(2)参考如图9-2所示的建筑平面图，绘制图9-3及图9-4所示的建筑立面图和剖面图。具体要求如下ooyoooooos1osglasgoosgs底层平面图1:100图9-2建筑平面图：合理使用图层及各种命令，按1:1的绘图比例，绘制图形，然后利用Scale命令，按要求将图形缩放为1:100·各轴线及门窗间的定位尺寸等从平面图中读取：标高符号、轴线符号等均为带属性图块
图 9-1 总平面图 (2)参考如图 9-2 所示的建筑平面图，绘制图 9-3 及图 9-4 所示的建筑立面图和剖面图。 具体要求如下： 图 9-2 建筑平面图 • 合理使用图层及各种命令，按 1∶1 的绘图比例，绘制图形，然后利用 Scale 命令，按 要求将图形缩放为 1∶100； • 各轴线及门窗间的定位尺寸等从平面图中读取； • 标高符号、轴线符号等均为带属性图块；

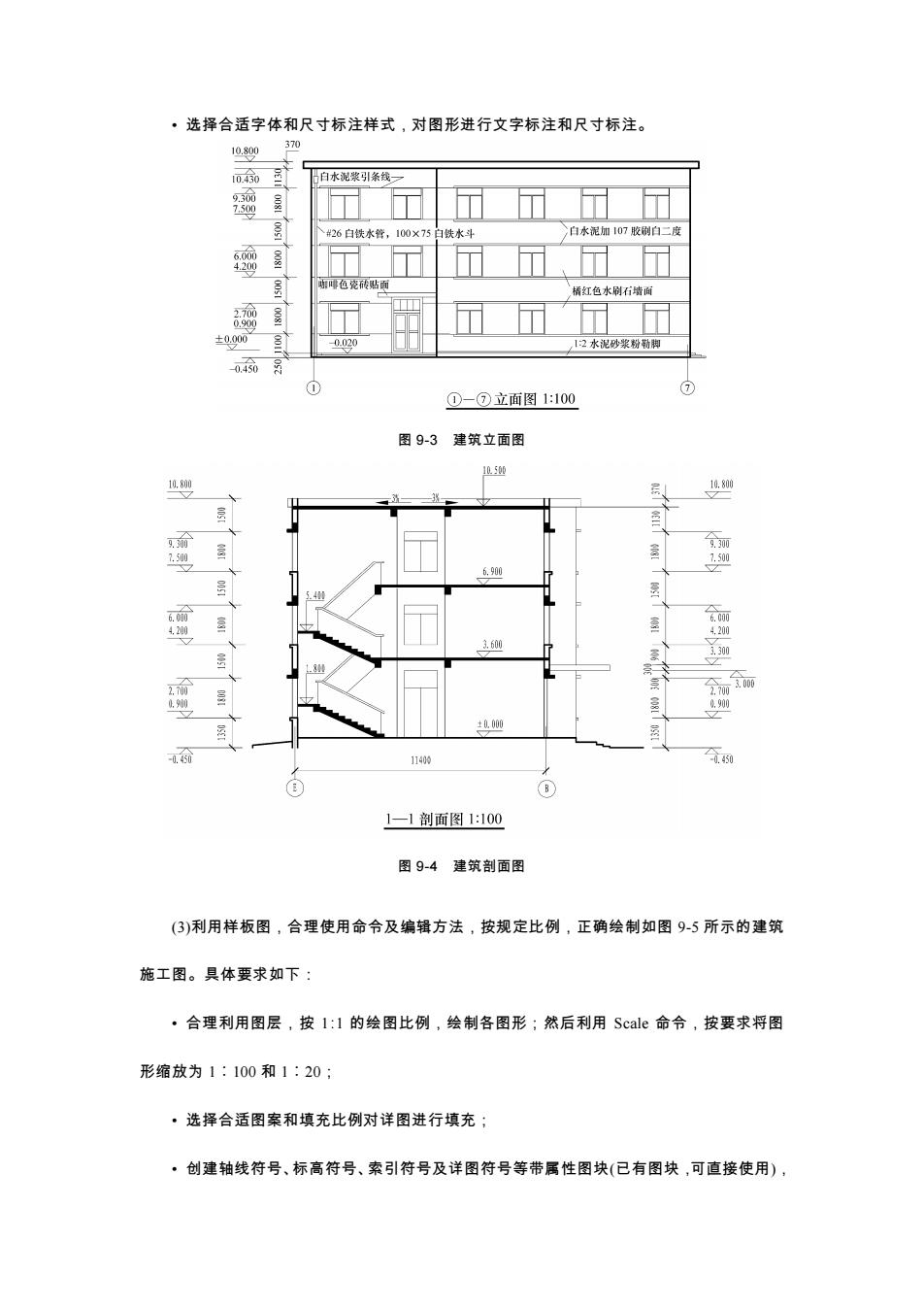

·选择合适字体和尺寸标注样式，对图形进行文字标注和尺寸标注。10.800白水泥浆引条线000S1白铁水智，100×0050.000001水泥砂浆粉茶①一①立面图1:100图9-3建筑立面图10.80010.80Dfoe.500005100.45O1—1 剖面图 1:100图9-4建筑剖面图(3)利用样板图，合理使用命令及编辑方法，按规定比例，正确绘制如图9-5所示的建筑施工图。具体要求如下·合理利用图层，按1:1的绘图比例，绘制各图形；然后利用Scale命令，按要求将图形缩放为1:100和1:20·选择合适图案和填充比例对详图进行填充；创建轴线符号、标高符号、索引符号及详图符号等带属性图块（已有图块，可直接使用）
• 选择合适字体和尺寸标注样式，对图形进行文字标注和尺寸标注。 图 9-3 建筑立面图 图 9-4 建筑剖面图 (3)利用样板图，合理使用命令及编辑方法，按规定比例，正确绘制如图 9-5 所示的建筑 施工图。具体要求如下： • 合理利用图层，按 1∶1 的绘图比例，绘制各图形；然后利用 Scale 命令，按要求将图 形缩放为 1︰100 和 1︰20； • 选择合适图案和填充比例对详图进行填充； • 创建轴线符号、标高符号、索引符号及详图符号等带属性图块(已有图块，可直接使用)

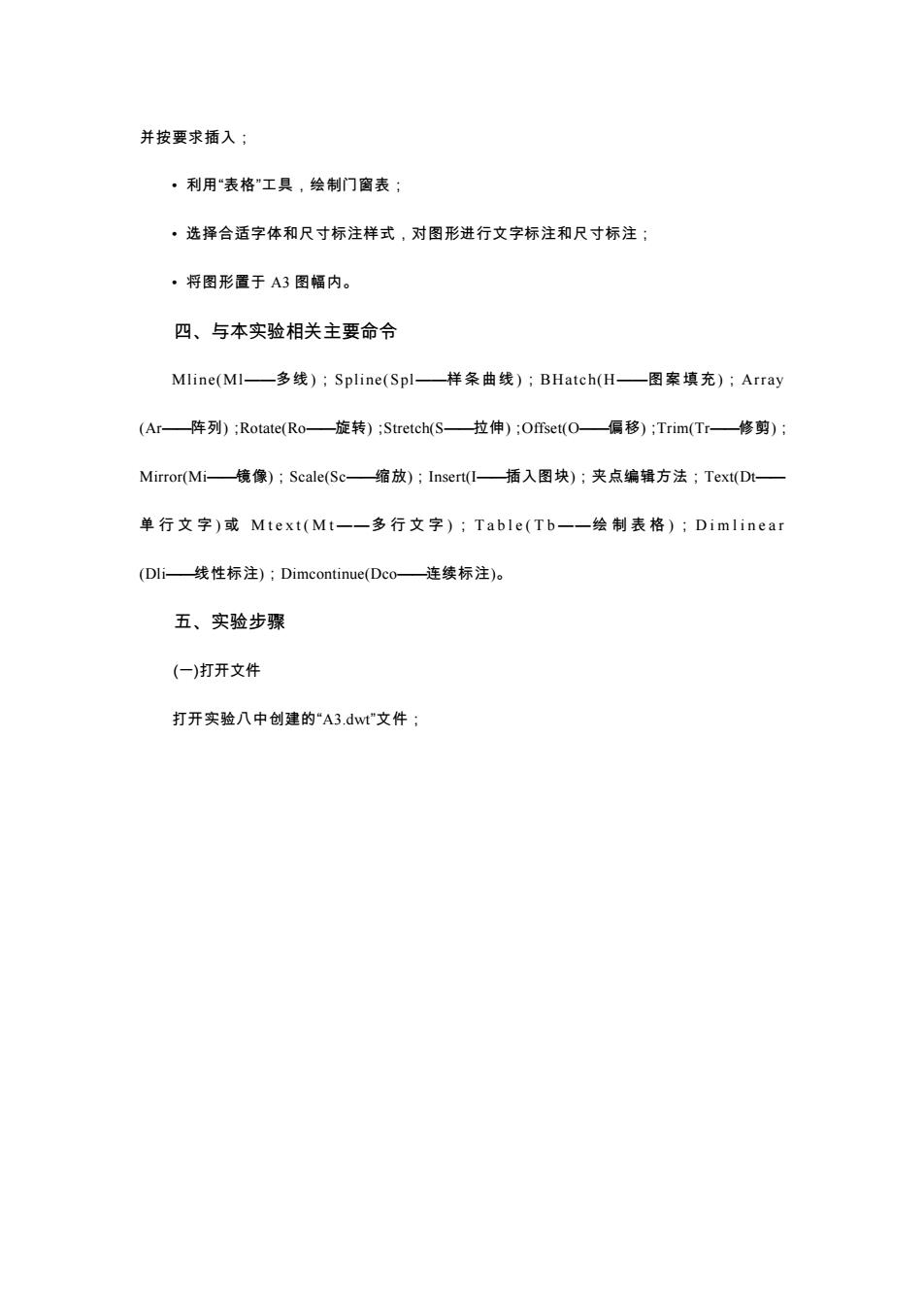

并按要求插入；利用“表格"工具，绘制门窗表。选择合适字体和尺寸标注样式，对图形进行文字标注和尺寸标注：·将图形置于A3图幅内。四、与本实验相关主要命令Mline(MI-—多线）;Spline(Spl-图案填充）：Array-样条曲线）：BHatch(H-(Ar—阵列）：Rotate(Ro旋转）;Stretch(S—拉伸）：Offset(O-偏移）;Trim(Tr——修剪）：Mirror(Mi-—镜像);Scale(Sc——缩放);Insert(I——插入图块)；夹点编辑方法；Tex(Dt-单行文字)或Mtext(Mt一一多行文字）：Table(Tb一绘制表格）；Dimlinear(Dli——线性标注);Dimcontinue(Dco—连续标注)。五、实验步骤(一)打开文件打开实验八中创建的"A3.dwt"文件；
并按要求插入； • 利用“表格”工具，绘制门窗表； • 选择合适字体和尺寸标注样式，对图形进行文字标注和尺寸标注； • 将图形置于 A3 图幅内。 四、与本实验相关主要命令 Mline(Ml——多线)；Spline(Spl——样条曲线)；BHatch(H——图案填充)；Array (Ar——阵列)；Rotate(Ro——旋转)；Stretch(S——拉伸)；Offset(O——偏移)；Trim(Tr——修剪)； Mirror(Mi——镜像)；Scale(Sc——缩放)；Insert(I——插入图块)；夹点编辑方法；Text(Dt—— 单行文字 ) 或 M t e x t ( M t ——多 行 文 字 ) ； T a b l e ( T b ——绘制表格 ) ； D i m l i n e a r (Dli——线性标注)；Dimcontinue(Dco——连续标注)。 五、实验步骤 (一)打开文件 打开实验八中创建的“A3.dwt”文件；
os ose国里工+用VOD097/054 061国理达用DH真L
图 9-5 建筑施工图
