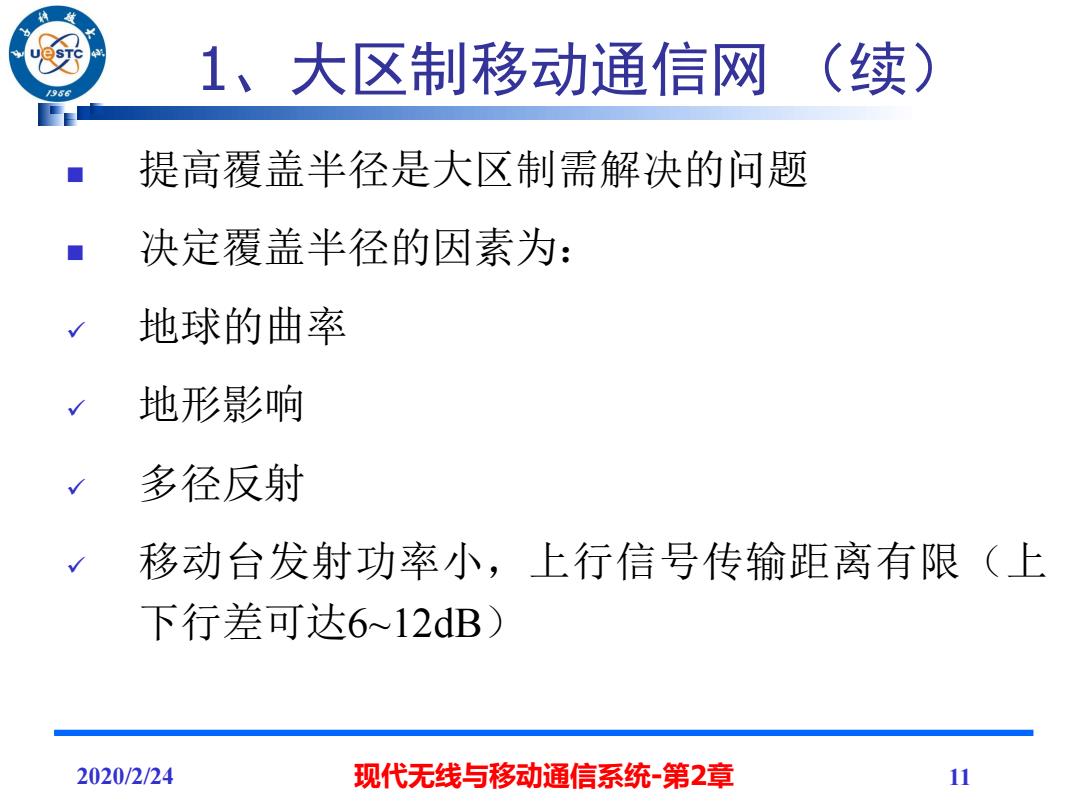

1、大区制移动通信网（续） 提高覆盖半径是大区制需解决的问题 决定覆盖半径的因素为： 地球的曲率 地形影响 多径反射 移动台发射功率小，上行信号传输距离有限（上 下行差可达6~12dB) 2020/2/24 现代无线与移动通信系统-第2章 11
1、大区制移动通信网 （续） ◼ 提高覆盖半径是大区制需解决的问题 ◼ 决定覆盖半径的因素为： ✓ 地球的曲率 ✓ 地形影响 ✓ 多径反射 ✓ 移动台发射功率小，上行信号传输距离有限（上 下行差可达6~12dB） 2020/2/24 现代无线与移动通信系统-第2章 11

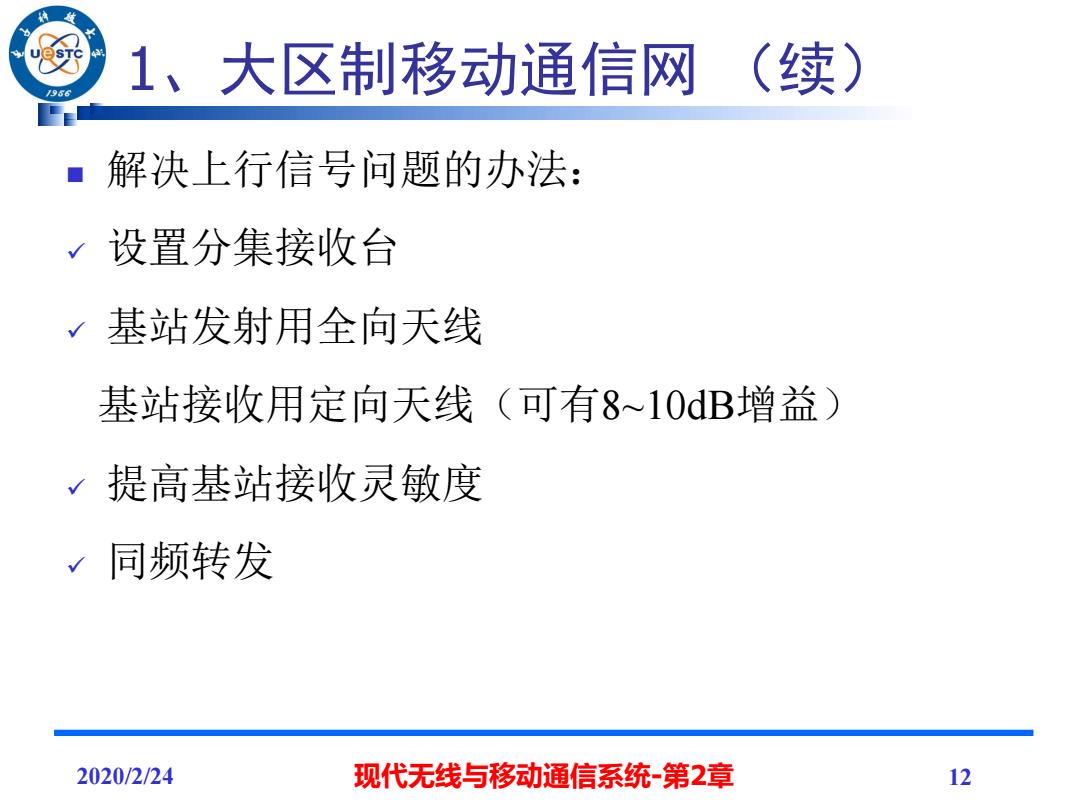

1、大区制移动通信网（续） 解决上行信号问题的办法： √设置分集接收台 基站发射用全向天线 基站接收用定向天线（可有8~10dB增益） √提高基站接收灵敏度 同频转发 2020/2/24 现代无线与移动通信系统-第2章 12
1、大区制移动通信网 （续） ◼ 解决上行信号问题的办法： ✓ 设置分集接收台 ✓ 基站发射用全向天线 基站接收用定向天线（可有8~10dB增益） ✓ 提高基站接收灵敏度 ✓ 同频转发 2020/2/24 现代无线与移动通信系统-第2章 12
2、小区制网构成方式 基本小区有：(：小区半径) 超小区：r>20km(农村) √宏小区：r=1-20km(人口稠密地☒ 微小区：r=0.1-1km(城市繁华区) 微微小区：r<0.1km（办公室、家庭) ■优点：提高频率利用率，组网灵活 ■ 缺点：网络复杂 2020/2/24 现代无线与移动通信系统-第2章 13
2、小区制网构成方式 ◼ 基本小区有：（r：小区半径） ✓ 超小区： r ＞20km（农村） ✓ 宏小区： r ＝1-20km（人口稠密地区 ✓ 微小区： r ＝0.1-1km（城市繁华区） ✓ 微微小区： r ＜0.1km（办公室、家庭） ◼ 优点：提高频率利用率，组网灵活 ◼ 缺点：网络复杂 2020/2/24 现代无线与移动通信系统-第2章 13

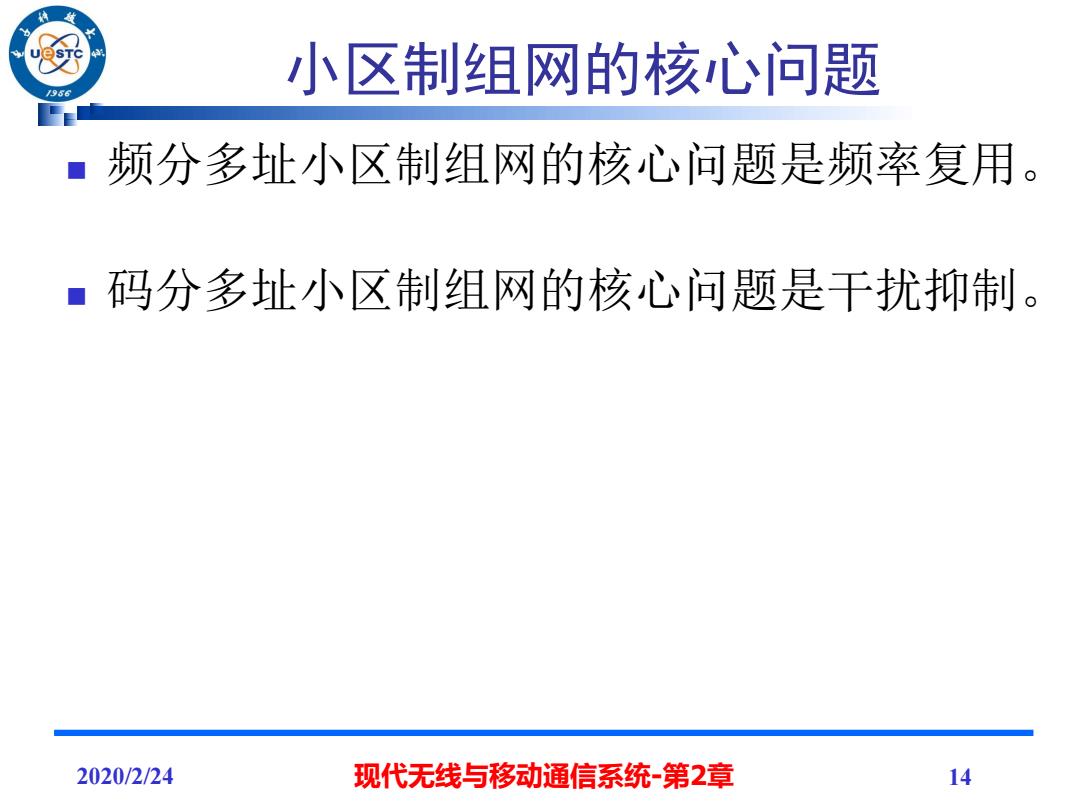

小区制组网的核心问题 /956 频分多址小区制组网的核心问题是频率复用。 ·码分多址小区制组网的核心问题是干扰抑制。 2020/2/24 现代无线与移动通信系统-第2章 14
小区制组网的核心问题 ◼ 频分多址小区制组网的核心问题是频率复用。 ◼ 码分多址小区制组网的核心问题是干扰抑制。 2020/2/24 现代无线与移动通信系统-第2章 14

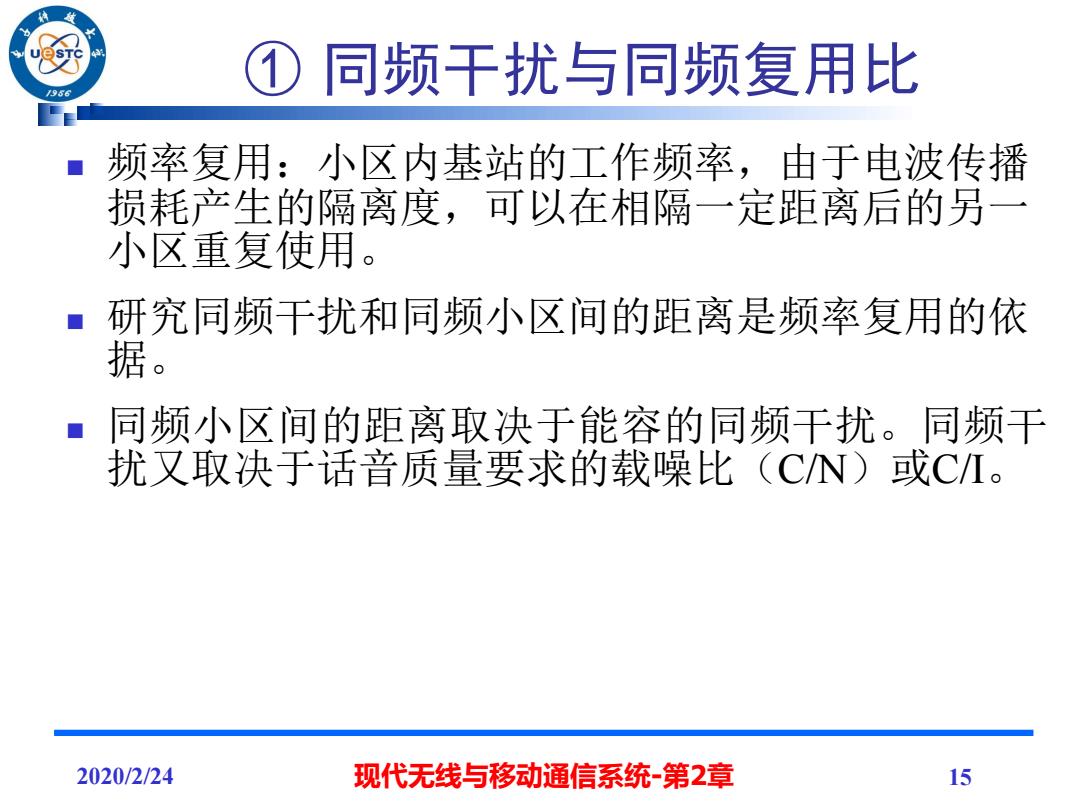

① 同频干扰与同频复用比 频率复用：小区内基站的工作频率，由于电波传播 损耗产生的隔离度，可以在相隔一定距离后的 小区重复使用 研究同频干扰和同频小区间的距离是频率复用的依 据 同频小区间的距离取决于能容的同频干扰。同频干 扰又取决于话音质量要求的载噪比(CN)或CI。 2020/2/24 现代无线与移动通信系统-第2章 15
① 同频干扰与同频复用比 ◼ 频率复用：小区内基站的工作频率，由于电波传播 损耗产生的隔离度，可以在相隔一定距离后的另一 小区重复使用。 ◼ 研究同频干扰和同频小区间的距离是频率复用的依 据。 ◼ 同频小区间的距离取决于能容的同频干扰。同频干 扰又取决于话音质量要求的载噪比（C/N）或C/I。 2020/2/24 现代无线与移动通信系统-第2章 15
