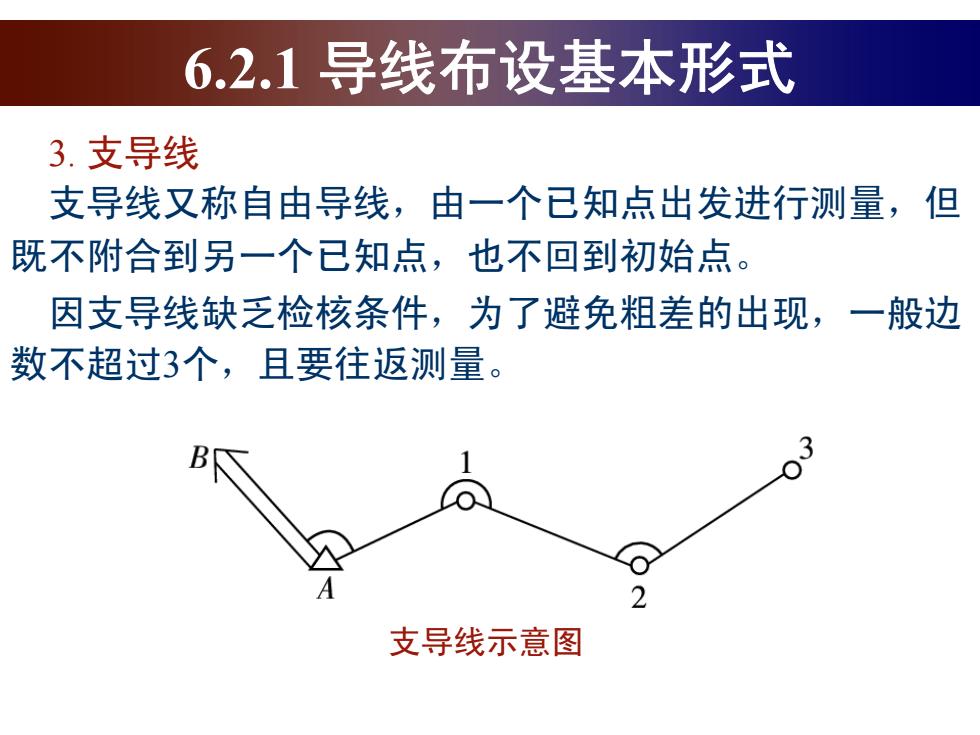

6.2.1导线布设基本形式 3.支导线 支导线又称自由导线，由一个已知点出发进行测量，但 既不附合到另一个已知点，也不回到初始点。 因支导线缺乏检核条件，为了避免粗差的出现，一般边 数不超过3个，且要往返测量。 3 支导线示意图
6.2.1 导线布设基本形式 3. 支导线 支导线又称自由导线，由一个已知点出发进行测量，但 既不附合到另一个已知点，也不回到初始点。 因支导线缺乏检核条件，为了避免粗差的出现，一般边 数不超过3个，且要往返测量。 支导线示意图

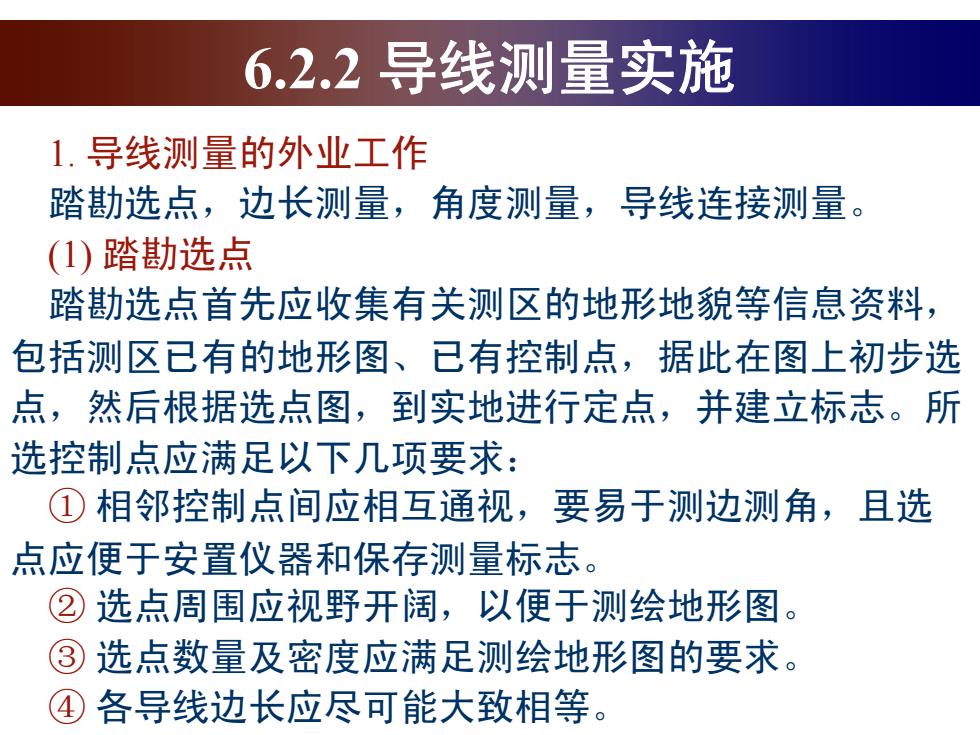

6.2.2导线测量实施 1.导线测量的外业工作 踏勘选点，边长测量，角度测量，导线连接测量。 (1)踏勘选点 踏勘选点首先应收集有关测区的地形地貌等信息资料， 包括测区已有的地形图、已有控制点，据此在图上初步选 点，然后根据选点图，到实地进行定点，并建立标志。所 选控制点应满足以下几项要求： ①相邻控制点间应相互通视，要易于测边测角，且选 点应便于安置仪器和保存测量标志。 ②选点周围应视野开阔，以便于测绘地形图。 ③选点数量及密度应满足测绘地形图的要求。 ④各导线边长应尽可能大致相等
6.2.2 导线测量实施 1. 导线测量的外业工作 踏勘选点，边长测量，角度测量，导线连接测量。 (1) 踏勘选点 踏勘选点首先应收集有关测区的地形地貌等信息资料， 包括测区已有的地形图、已有控制点，据此在图上初步选 点，然后根据选点图，到实地进行定点，并建立标志。所 选控制点应满足以下几项要求： ① 相邻控制点间应相互通视，要易于测边测角，且选 点应便于安置仪器和保存测量标志。 ② 选点周围应视野开阔，以便于测绘地形图。 ③ 选点数量及密度应满足测绘地形图的要求。 ④ 各导线边长应尽可能大致相等

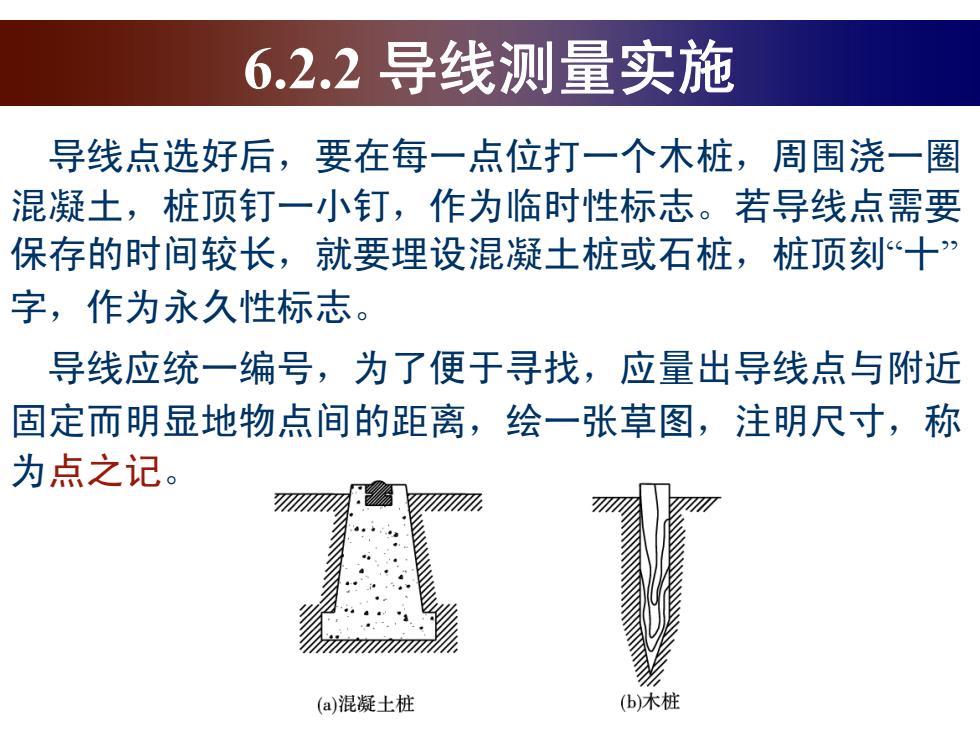

6.2.2导线测量实施 导线点选好后，要在每一点位打一个木桩，周围浇一圈 混凝土，桩顶钉一小钉，作为临时性标志。若导线点需要 保存的时间较长，就要埋设混凝土桩或石桩，桩顶刻十” 字，作为永久性标志。 导线应统一编号，为了便于寻找，应量出导线点与附近 固定而明显地物点间的距离，绘一张草图，注明尺寸，称 为点之记。 (a)混凝土桩 (b)木桩
6.2.2 导线测量实施 导线点选好后，要在每一点位打一个木桩，周围浇一圈 混凝土，桩顶钉一小钉，作为临时性标志。若导线点需要 保存的时间较长，就要埋设混凝土桩或石桩，桩顶刻“十” 字，作为永久性标志。 导线应统一编号，为了便于寻找，应量出导线点与附近 固定而明显地物点间的距离，绘一张草图，注明尺寸，称 为点之记

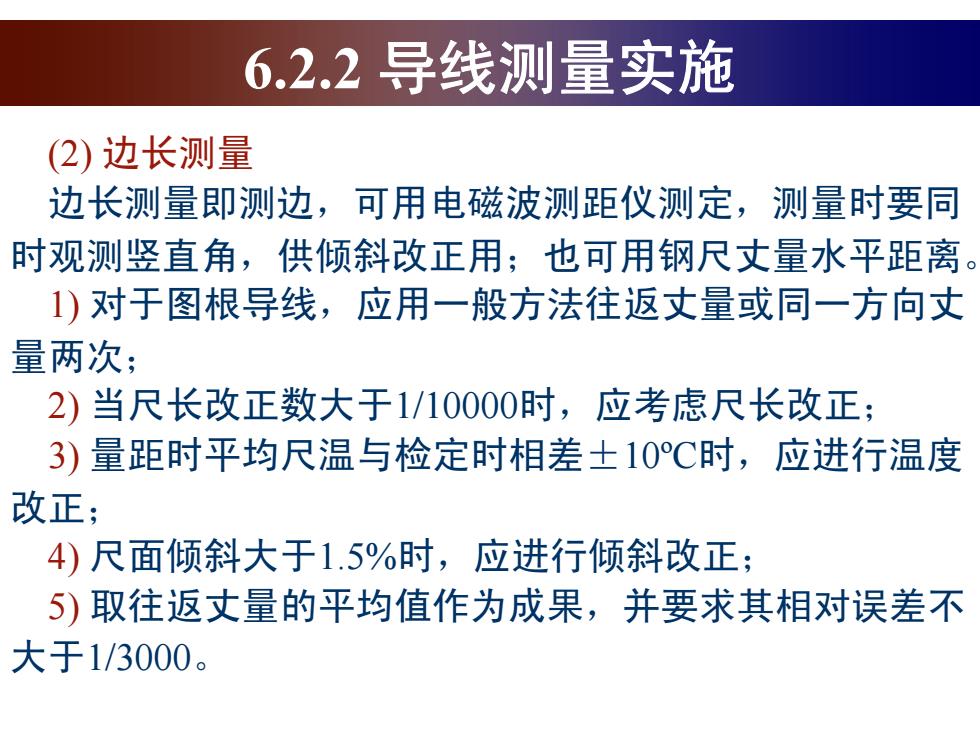

6.2.2导线测量实施 (2)边长测量 边长测量即测边，可用电磁波测距仪测定，测量时要同 时观测竖直角，供倾斜改正用；也可用钢尺丈量水平距离 1)对于图根导线，应用一般方法往返丈量或同一方向丈 量两次； 2)当尺长改正数大于1/10000时，应考虑尺长改正： 3)量距时平均尺温与检定时相差±10C时，应进行温度 改正； 4)尺面倾斜大于1.5%时，应进行倾斜改正； 5)取往返丈量的平均值作为成果，并要求其相对误差不 大于1/3000
6.2.2 导线测量实施 (2) 边长测量 边长测量即测边，可用电磁波测距仪测定，测量时要同 时观测竖直角，供倾斜改正用；也可用钢尺丈量水平距离。 1) 对于图根导线，应用一般方法往返丈量或同一方向丈 量两次； 2) 当尺长改正数大于1/10000时，应考虑尺长改正； 3) 量距时平均尺温与检定时相差±10ºC时，应进行温度 改正； 4) 尺面倾斜大于1.5%时，应进行倾斜改正； 5) 取往返丈量的平均值作为成果，并要求其相对误差不 大于1/3000
6.2.2 导线测量实施 (3)角度测量 角度测量简称测角。不同等级的导线，测角精度要求有 所不同。导线可以测左角或右角，闭合导线应测内角。 (4)导线连接测量 导线连接测量是指为了使导线点坐标系统与国家或城市 坐标系统相统一，应尽可能与已知控制点进行联测，以便 获取起算坐标数据和方位数据。 导线连接测量示意图
(3) 角度测量 角度测量简称测角。不同等级的导线，测角精度要求有 所不同。导线可以测左角或右角，闭合导线应测内角。 (4) 导线连接测量 导线连接测量是指为了使导线点坐标系统与国家或城市 坐标系统相统一，应尽可能与已知控制点进行联测，以便 获取起算坐标数据和方位数据。 6.2.2 导线测量实施 导线连接测量示意图
