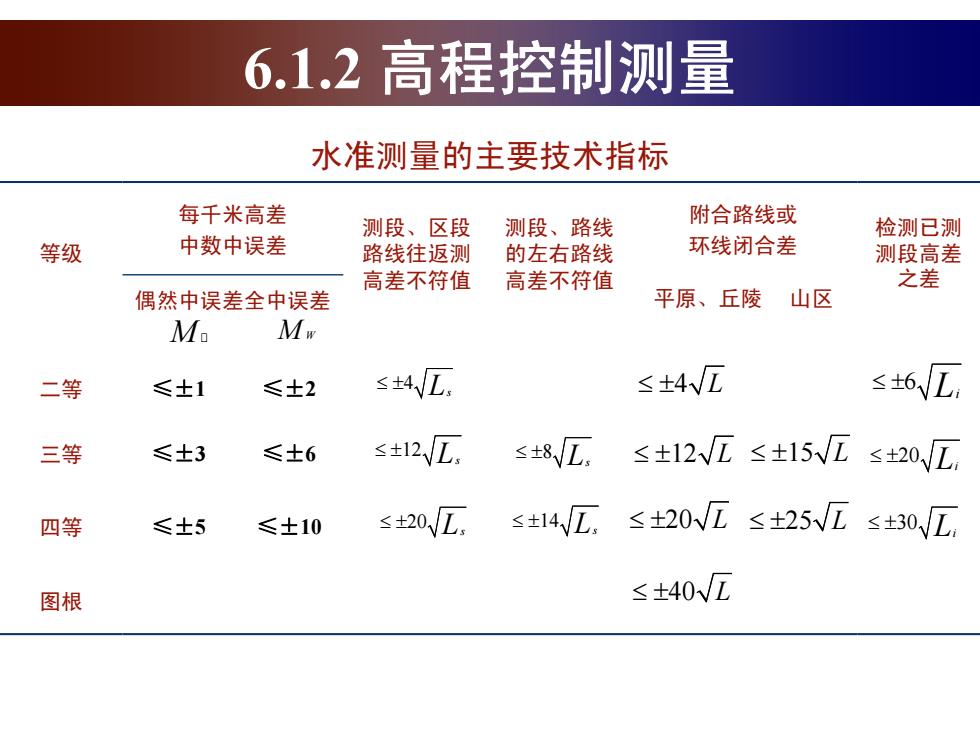

6.1.2高程控制测量 水准测量的主要技术指标 每千米高差 测段、区段 测段、路线 附合路线或 检测已测 等级 中数中误差 路线往返测 的左右路线 环线闭合差 测段高差 高差不符值 高差不符值 之差 偶然中误差全中误差 平原、丘陵 山区 Mo Mi 二等 ≤士1 ≤±2 ≤4VL ≤±4v/D ≤6VD 三等 ≤±3 ≤±6 ≤±12VD, ≤±8VD, ≤±12√D≤±15WE≤±20WD 四等 ≤±5 ≤±10 ≤±20√L ≤14D, ≤±20WD≤±25Vi≤±30√D 图根 ≤±40W①
6.1.2 高程控制测量 等级 每千米高差 中数中误差 测段、区段 路线往返测 高差不符值 测段、路线 的左右路线 高差不符值 附合路线或 环线闭合差 检测已测 测段高差 之差 偶然中误差全中误差 平原、丘陵 山区 二等 ≤±1 ≤±2 三等 ≤±3 ≤±6 四等 ≤±5 ≤±10 图根 M M W 4 Ls 12 Ls 20 Ls 8 Ls 14 Ls 4 L 12 L 20 L 40 L 15 L 25 L 6 Li 20 Li 30 Li 水准测量的主要技术指标

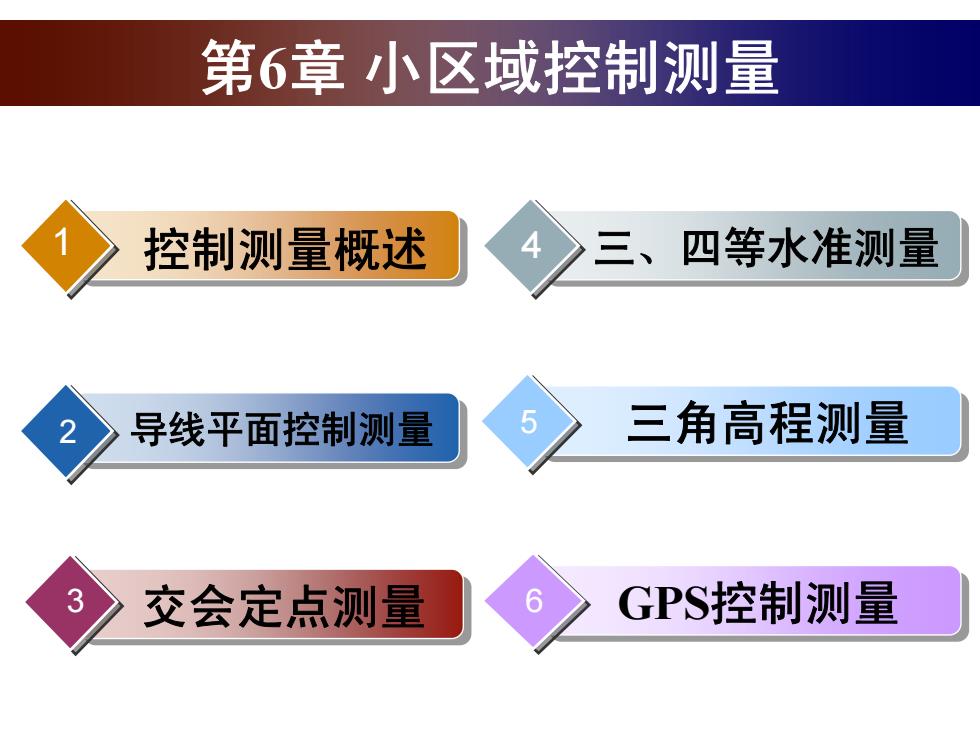

第6章小区域控制测量 控制测量概述 4 三、四等水准测量 导线平面控制测量 三角高程测量 3 交会定点测量 6 GPS控制测量
第6章 小区域控制测量 1 控制测量概述 2 导线平面控制测量 3 交会定点测量 4 三、四等水准测量 5 三角高程测量 6 GPS控制测量

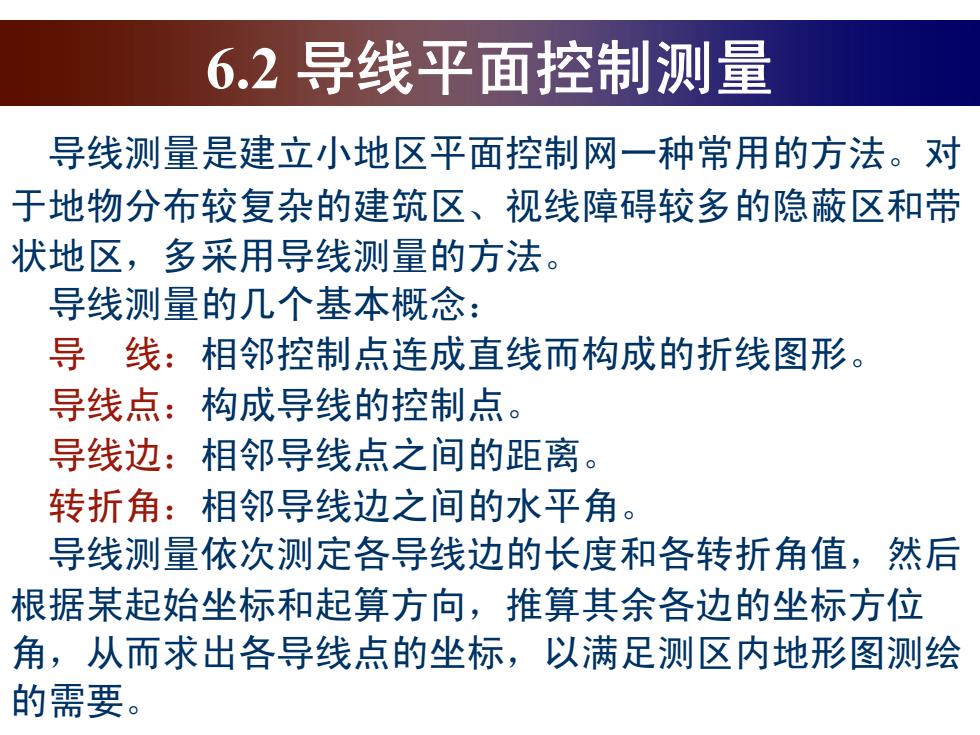

6.2导线平面控制测量 导线测量是建立小地区平面控制网一种常用的方法。对 于地物分布较复杂的建筑区、视线障碍较多的隐蔽区和带 状地区，多采用导线测量的方法。 导线测量的几个基本概念： 导线：相邻控制点连成直线而构成的折线图形。 导线点：构成导线的控制点。 导线边：相邻导线点之间的距离。 转折角：相邻导线边之间的水平角。 导线测量依次测定各导线边的长度和各转折角值，然后 根据某起始坐标和起算方向，推算其余各边的坐标方位 角，从而求出各导线点的坐标，以满足测区内地形图测绘 的需要
6.2 导线平面控制测量 导线测量是建立小地区平面控制网一种常用的方法。对 于地物分布较复杂的建筑区、视线障碍较多的隐蔽区和带 状地区，多采用导线测量的方法。 导线测量的几个基本概念： 导 线：相邻控制点连成直线而构成的折线图形。 导线点：构成导线的控制点。 导线边：相邻导线点之间的距离。 转折角：相邻导线边之间的水平角。 导线测量依次测定各导线边的长度和各转折角值，然后 根据某起始坐标和起算方向，推算其余各边的坐标方位 角，从而求出各导线点的坐标，以满足测区内地形图测绘 的需要

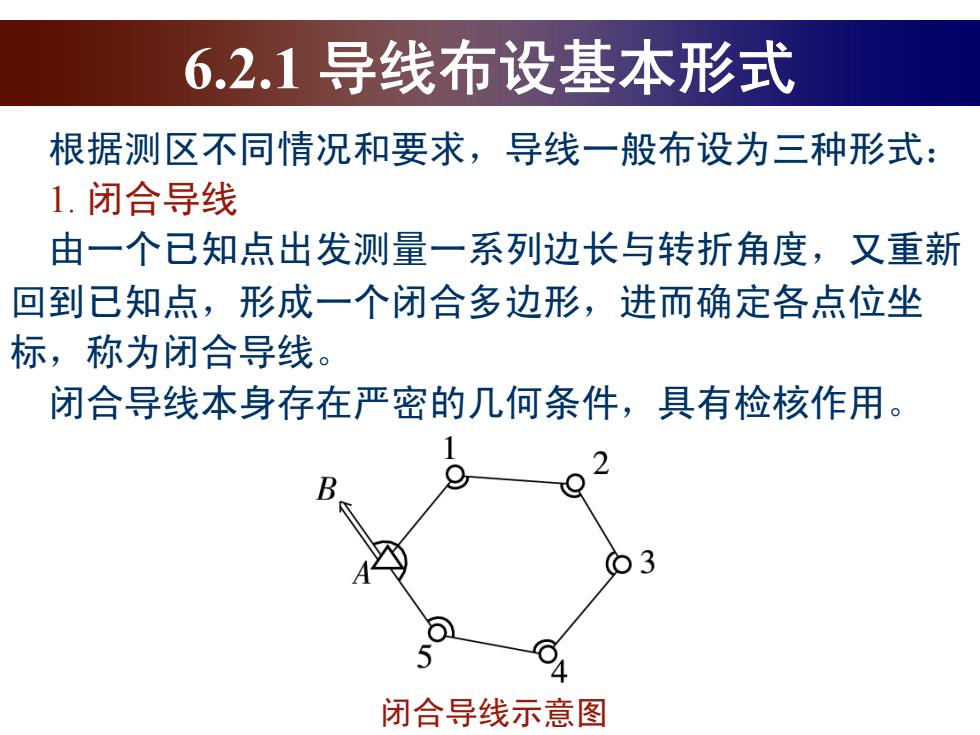

6.2.1导线布设基本形式 根据测区不同情况和要求，导线一般布设为三种形式： 1.闭合导线 由一个已知点出发测量一系列边长与转折角度，又重新 回到已知点，形成一个闭合多边形，进而确定各点位坐 标，称为闭合导线。 闭合导线本身存在严密的几何条件，具有检核作用。 ⊙3 闭合导线示意图
6.2.1 导线布设基本形式 根据测区不同情况和要求，导线一般布设为三种形式： 1. 闭合导线 由一个已知点出发测量一系列边长与转折角度，又重新 回到已知点，形成一个闭合多边形，进而确定各点位坐 标，称为闭合导线。 闭合导线本身存在严密的几何条件，具有检核作用。 闭合导线示意图

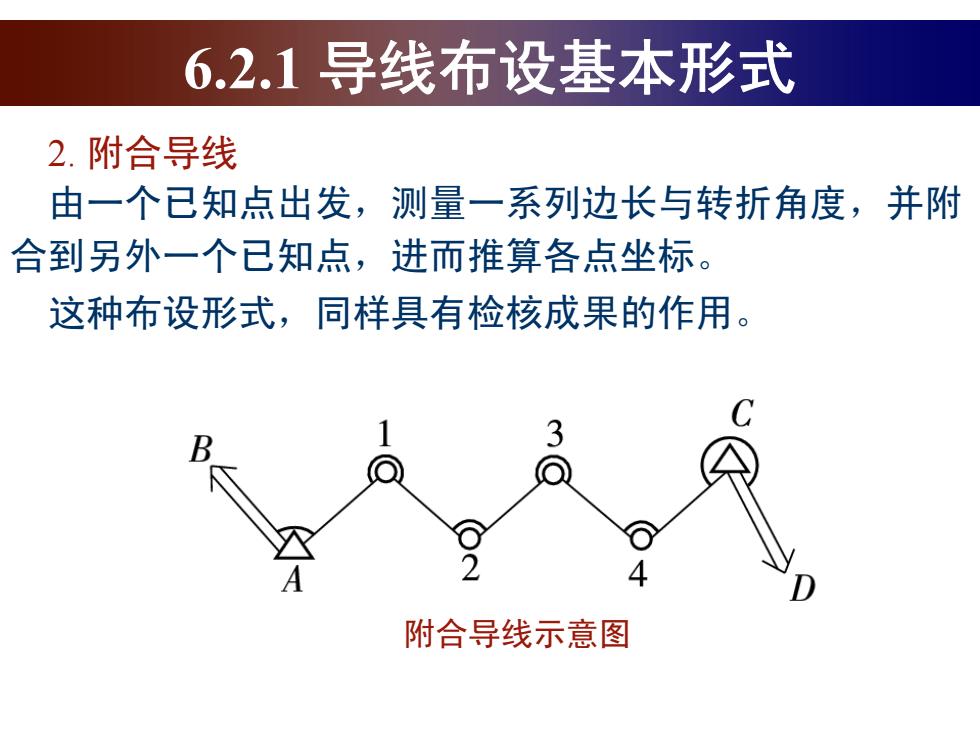

6.2.1导线布设基本形式 2.附合导线 由一个已知点出发，测量一系列边长与转折角度，并附 合到另外一个已知点，进而推算各点坐标。 这种布设形式，同样具有检核成果的作用。 4 附合导线示意图
6.2.1 导线布设基本形式 2. 附合导线 由一个已知点出发，测量一系列边长与转折角度，并附 合到另外一个已知点，进而推算各点坐标。 这种布设形式，同样具有检核成果的作用。 附合导线示意图
