网络函数HGh)= Ux(jw) R 0s0w) Z(jw) 1+je(h-1/n) 分析幅频特性： HRGh) h=1(w=w):电流或电压 1.0 Q1>Q2 出现最大值； h<1和h>1(偏离谐振点w), 0.5 曲线逐渐下降。 只有在w附近(h1h2),才有 较大的输出幅度。 ☐具有选择附近信号的能力，工程上称选择性。 口Q值越大，曲线在，附近的形状越尖锐。w稍有 偏移，输出就急剧下降，说明选择性越好。 16

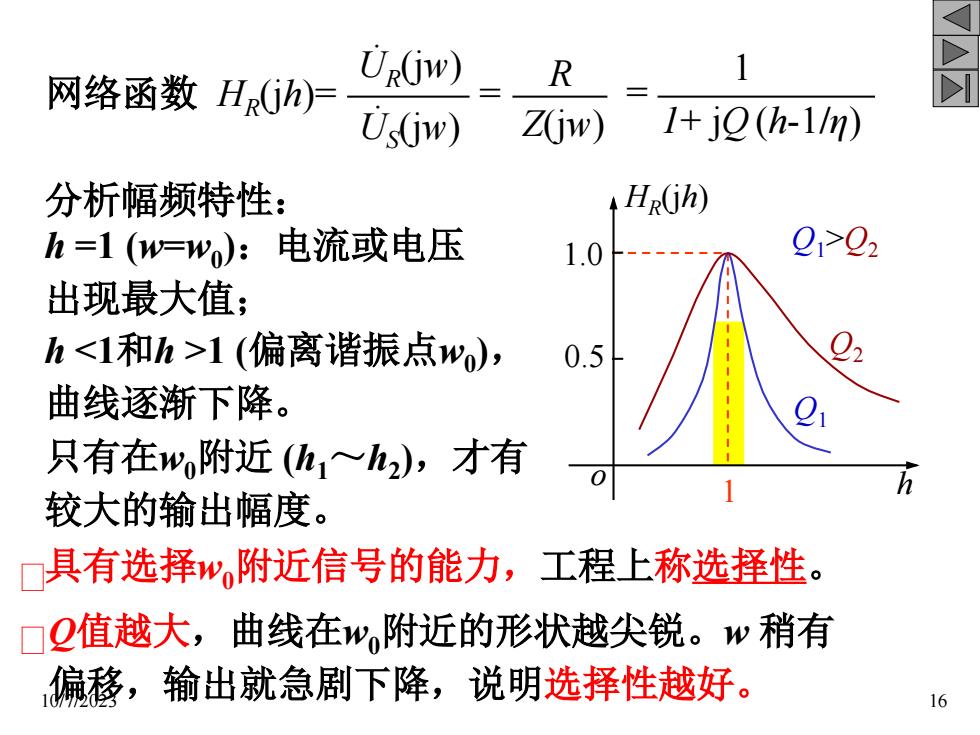

分析幅频特性： h =1 (w=w0 )：电流或电压 出现最大值； h <1和h >1 (偏离谐振点w0 )， 曲线逐渐下降。 只有在w0附近 (h1 ～h2 )，才有 较大的输出幅度。 h o 1 Q1 Q2 1.0 Q1>Q2 0.5 HR (jh) 具有选择w0附近信号的能力，工程上称选择性。 Q值越大，曲线在w0附近的形状越尖锐。w 稍有 偏移，输出就急剧下降，说明选择性越好。 网络函数 HR (jh)= US (jw) . UR (jw) . = Z(jw) R = 1+ jQ (h-1/η) 1 10/7/2023 16
网络函数HGh)= 1+je(h-1/n) HR(h) 通频带（或称频带宽度）的概念 1.0 Q1>92 工程上规定：频率升高或 0.707 降低，使曲线下降为原来 0.5 2, 的0.707倍时所对应的频率 分别为上截止频率w2和下 BW. 截止频率w° 0 hil 1 hi2 (w2W)称为通频带。 解之得到 按上述规定： BW-hi2-hi- 示吃 1 R BW=2-9= W0* R 或nQ(h-方P=1 2p 25

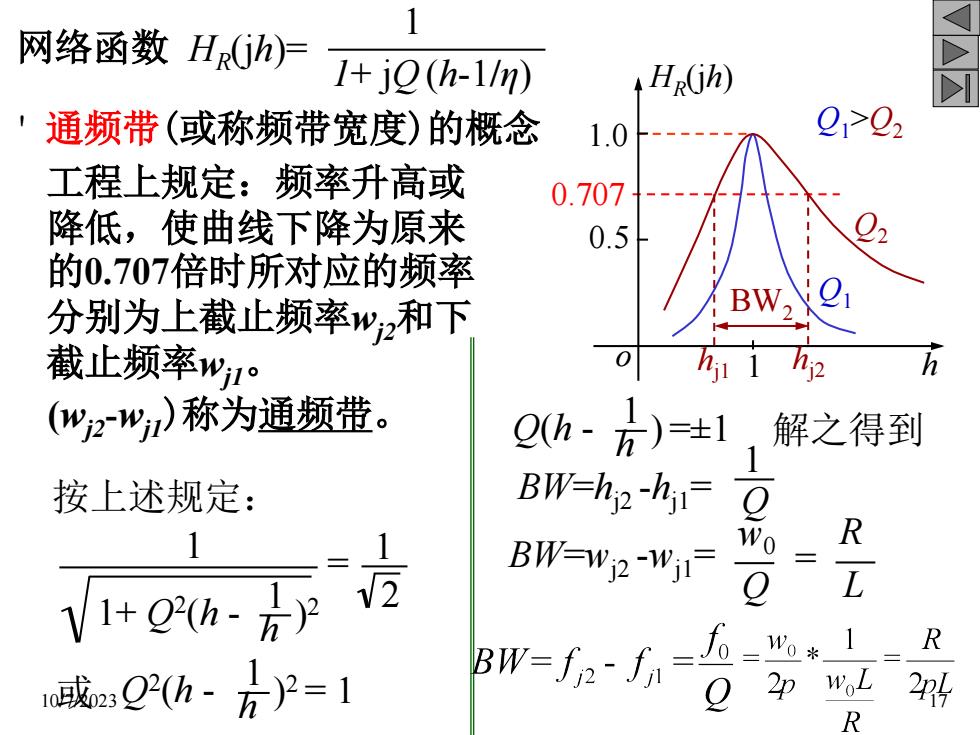

' 通频带(或称频带宽度)的概念 (wj2-wj1)称为通频带。 按上述规定： 工程上规定：频率升高或 降低，使曲线下降为原来 的0.707倍时所对应的频率 分别为上截止频率wj2和下 截止频率wj1。 0.707 1 Q1 Q2 Q1>Q2 h o 1.0 0.5 HR (jh) BW2 1+ Q2 (h - h 1 ) 2 1 = 2 1 或 Q2 (h - h 1 ) 2 = 1 Q(h - h 1 ) =±1 解之得到 BW=hj2 -hj1 = Q 1 BW=wj2 -wj1 = Q w0 hj1 hj2 网络函数 HR (jh)= 1+ jQ (h-1/η) 1 10/7/2023 17 L R =
Q越大，BW越窄，选择性越好。 F从提高抗干扰能力和选 HR(ih) 择性的角度出发，谐振 1.0 Q1>Q2 曲线越尖锐越好，因此 0.707 应尽量提高Q值。 0.5 F从减少信号失真的观点 出发，要求通频带有一 定宽度，而且在通频带 BW 范围内谐振曲线平坦一 些为好，因此又不希望 实践中要视具体情况 Q值太高。 兼顾两方面的要求。 10/7/2023 18

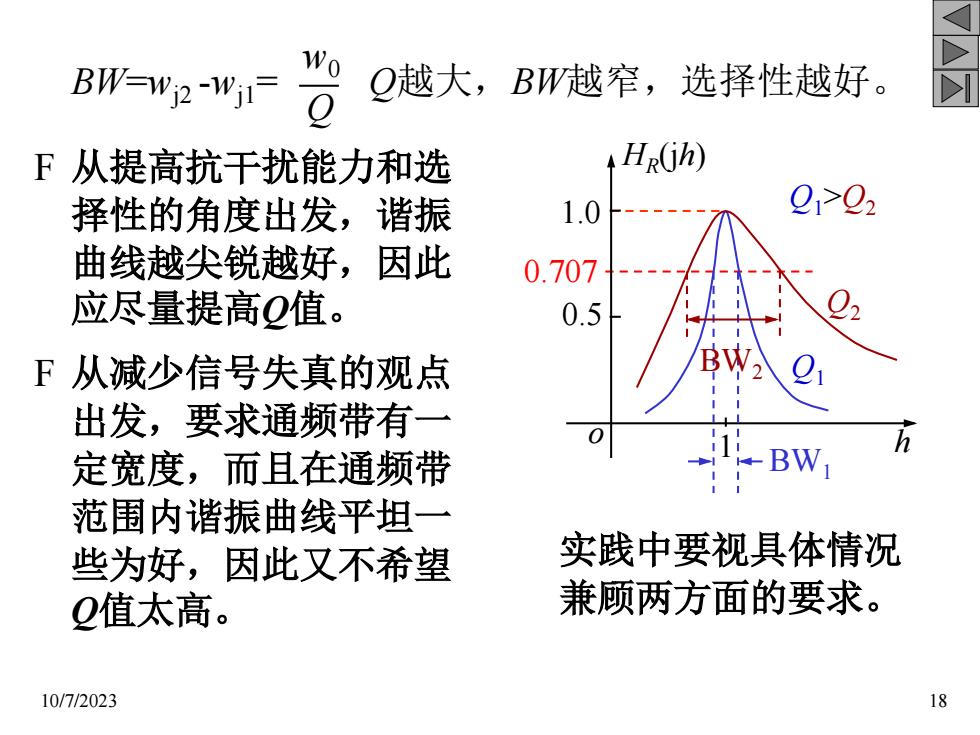

Q越大，BW越窄，选择性越好。 F 从提高抗干扰能力和选 择性的角度出发，谐振 曲线越尖锐越好，因此 应尽量提高Q值。 F 从减少信号失真的观点 出发，要求通频带有一 定宽度，而且在通频带 范围内谐振曲线平坦一 些为好，因此又不希望 Q值太高。 BW=wj2 -wj1 = Q w0 0.707 1 Q1 Q2 Q1>Q2 h o 1.0 0.5 HR (jh) BW1 BW2 实践中要视具体情况 兼顾两方面的要求。 10/7/2023 18
