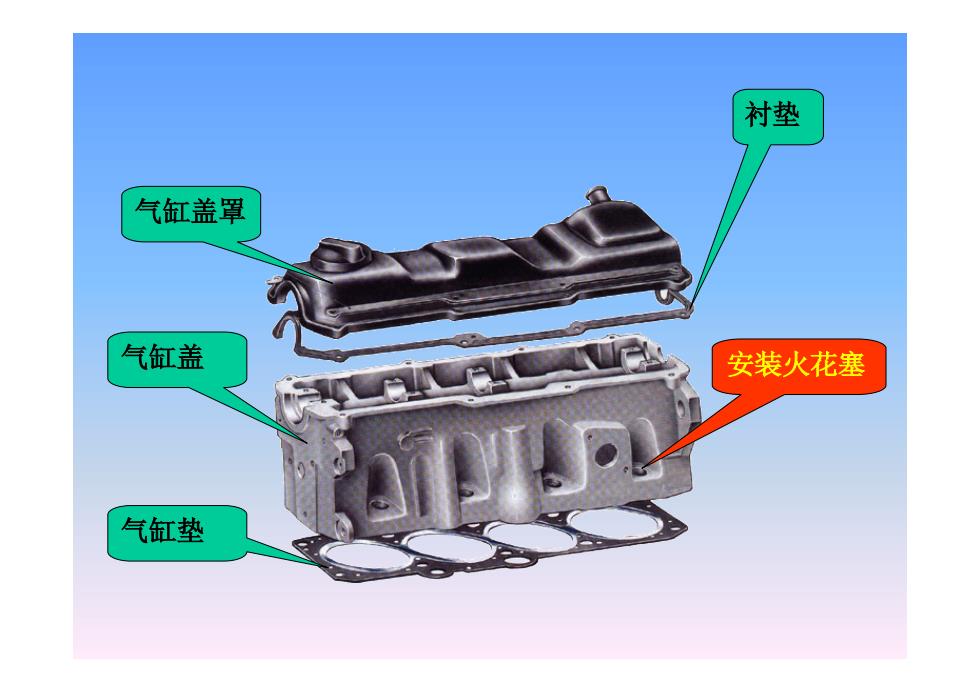

衬垫气缸盖罩气缸盖安装火花塞缸垫
气缸垫 气缸盖 气缸盖罩 衬垫 安装火花塞

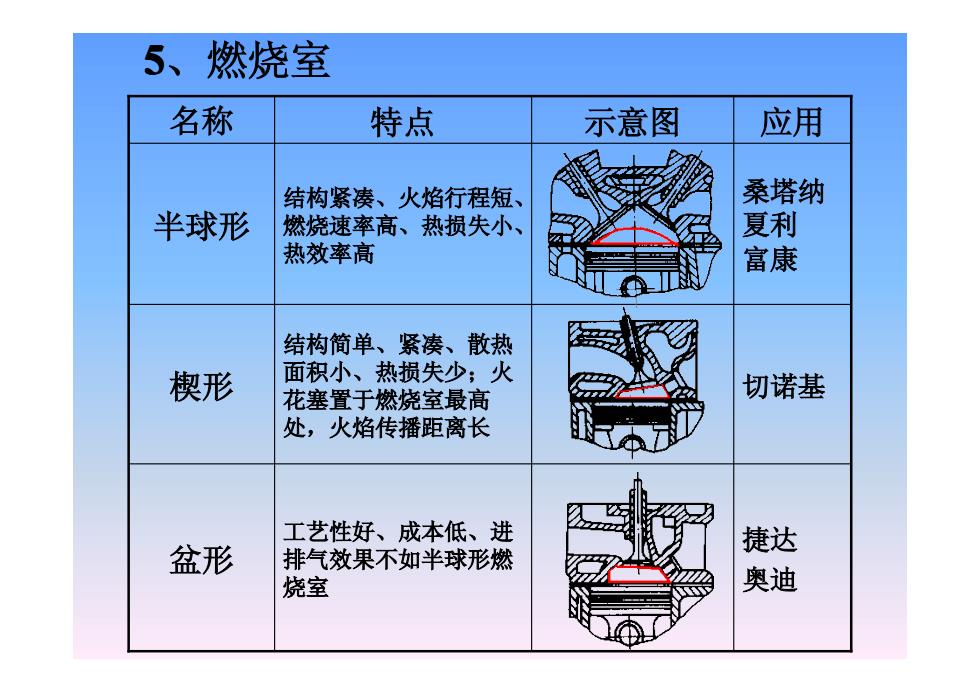

5、燃烧室名称特点应用示意图桑塔纳结构紧凑、火焰行程短夏利半球形燃烧速率高、热损失小、热效率高富康结构简单、紧凑、散热面积小、热损失少：火楔形切诺基花塞置于燃烧室最高处，火焰传播距离长工艺性好、成本低、进捷达盆形排气效果不如半球形燃奥迪2烧室
5、燃烧室 捷达 奥迪 切诺基 桑塔纳 夏利 富康 应用 工艺性好、成本低、进 排气效果不如半球形燃 烧室 盆形 结构简单、紧凑、散热 面积小、热损失少；火 花塞置于燃烧室最高 处，火焰传播距离长 楔形 结构紧凑、火焰行程短、 燃烧速率高、热损失小、 热效率高 半球形 名称 特点 示意图

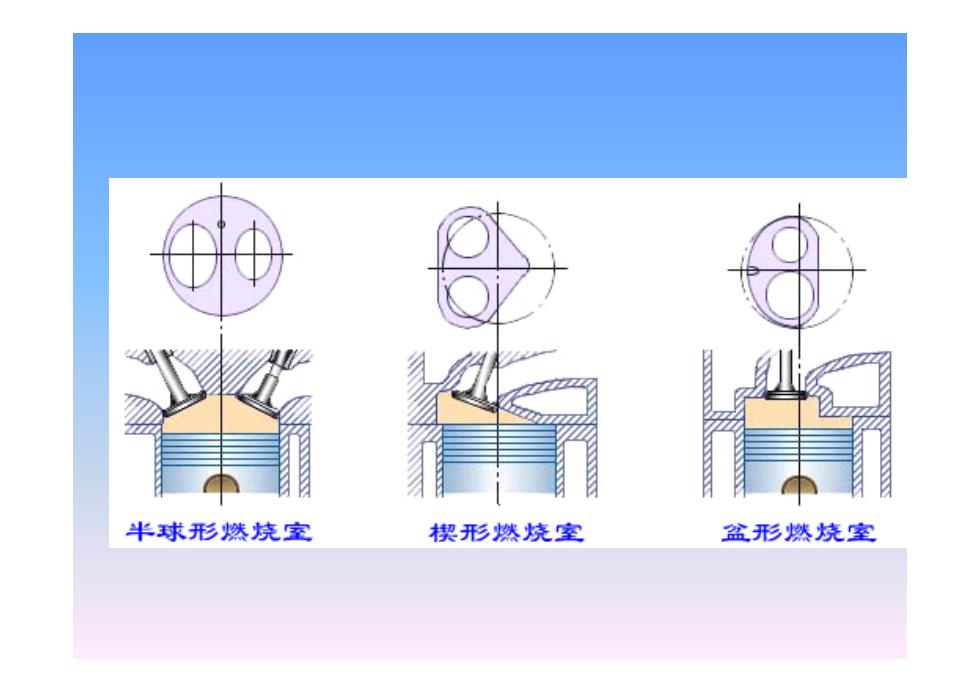

半球形燃烧室形燃烧室盆形燃烧室

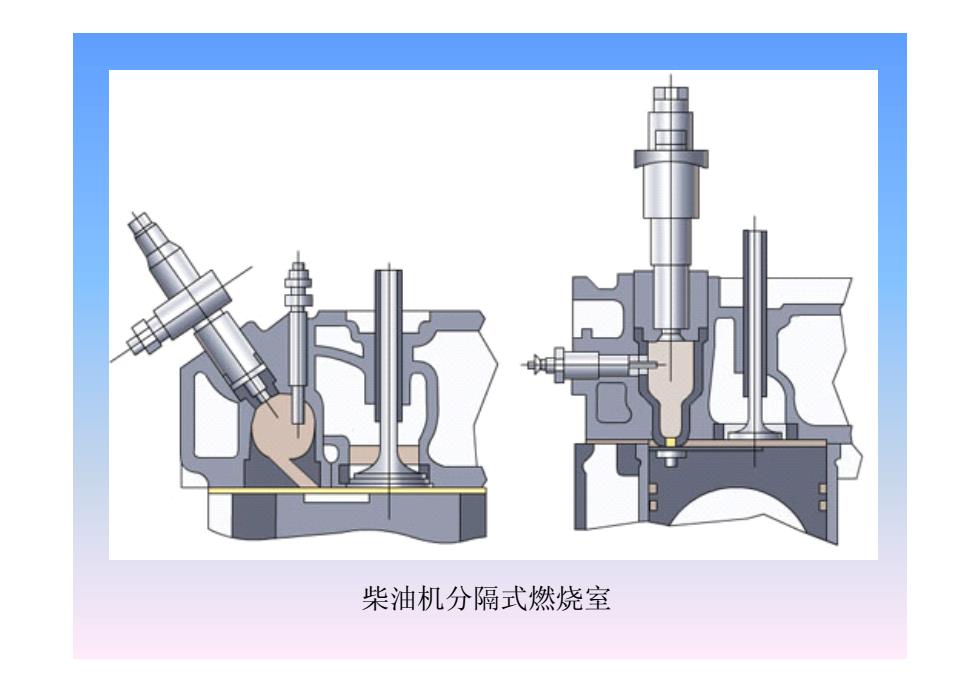

中-柴油机分隔式燃烧室
柴油机分隔式燃烧室

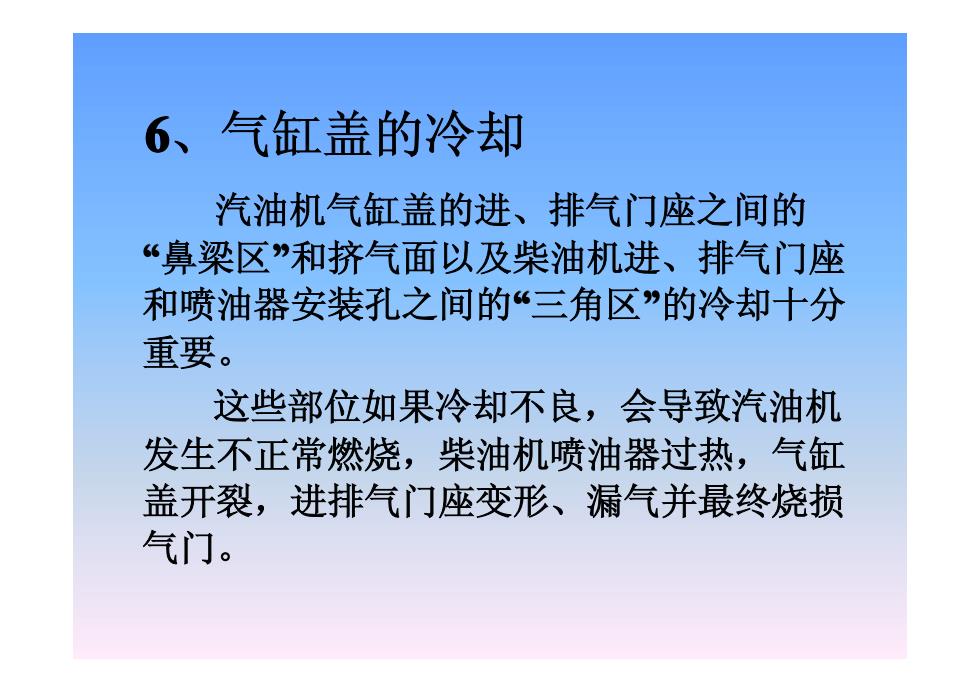

6、气缸盖的冷却汽油机气缸盖的进、排气门座之间的“鼻梁区”和挤气面以及柴油机进、排气门座和喷油器安装孔之间的“三角区”的冷却十分重要。这些部位如果冷却不良，会导致汽油机发生不正常燃烧，柴油机喷油器过热，气缸盖开裂，进排气门座变形、漏气并最终烧损气门
6、气缸盖的冷却 汽油机气缸盖的进、排气门座之间的 “鼻梁区”和挤气面以及柴油机进、排气门座 和喷油器安装孔之间的“三角区”的冷却十分 重要。 这些部位如果冷却不良，会导致汽油机 发生不正常燃烧，柴油机喷油器过热，气缸 盖开裂，进排气门座变形、漏气并最终烧损 气门
