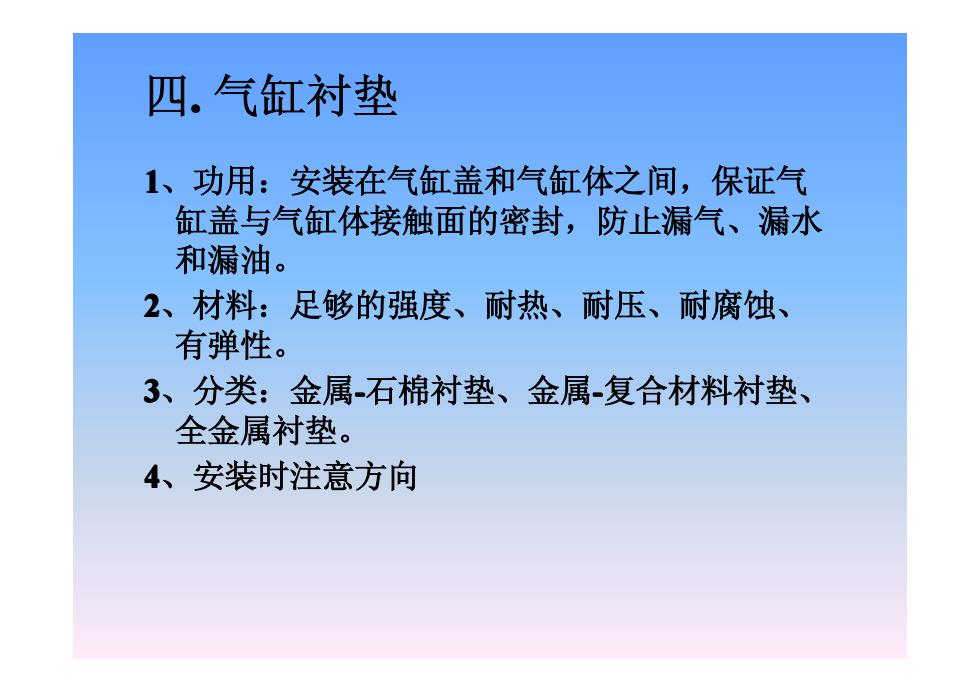

四.气缸衬垫1、功用：安装在气缸盖和气缸体之间，保证气缸盖与气缸体接触面的密封，防止漏气、漏水和漏油。2、材料：足够的强度、耐热、耐压、耐腐蚀、有弹性。3、分类：金属-石棉衬垫、金属-复合材料衬垫全金属衬垫。4、安装时注意方向
四. 气缸衬垫 1、功用：安装在气缸盖和气缸体之间，保证气 缸盖与气缸体接触面的密封，防止漏气、漏水 和漏油。 2、材料：足够的强度、耐热、耐压、耐腐蚀、 有弹性。 3、分类：金属-石棉衬垫、金属-复合材料衬垫、 全金属衬垫。 4、安装时注意方向

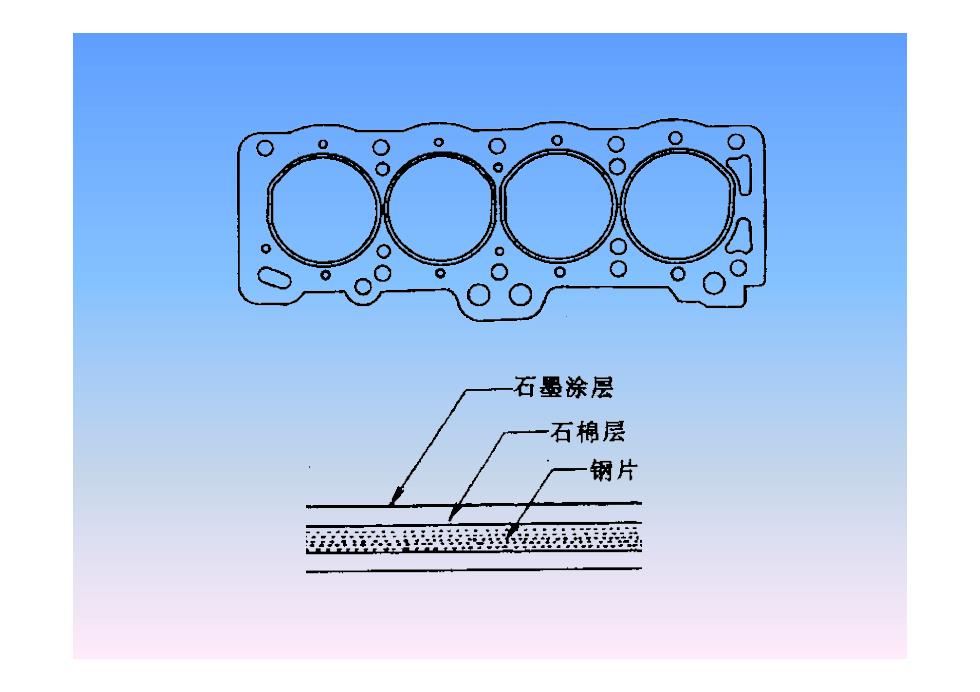

石墨涂层一石棉层钢片

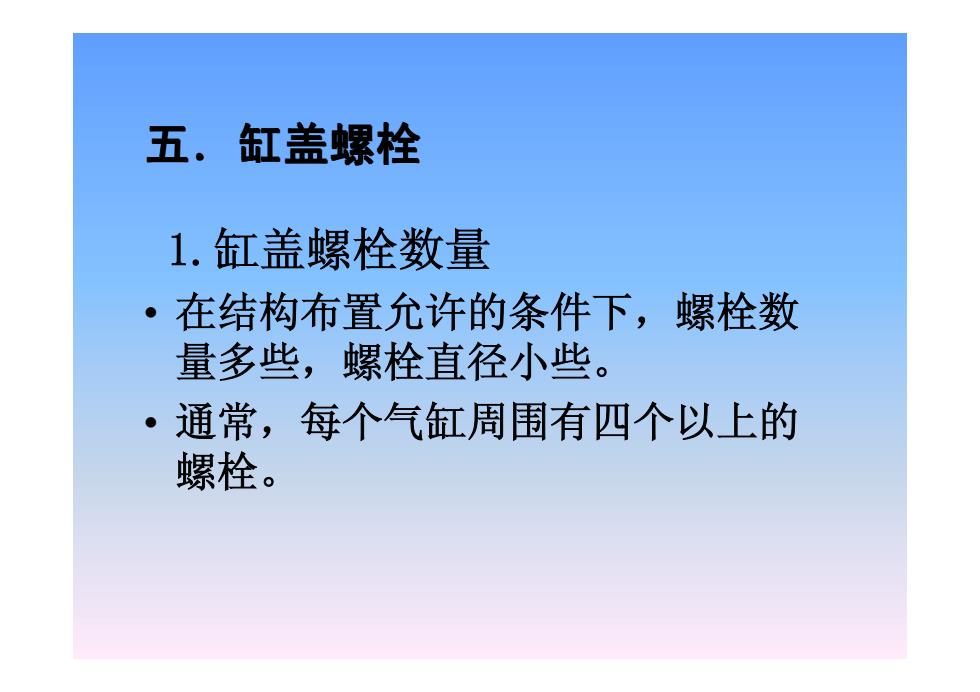

五．缸盖螺栓1.缸盖螺栓数量·在结构布置允许的条件下，螺栓数量多些，螺栓直径小些。·通常，每个气缸周围有四个以上的螺栓
五．缸盖螺栓 1.缸盖螺栓数量 • 在结构布置允许的条件下，螺栓数 量多些，螺栓直径小些。 • 通常，每个气缸周围有四个以上的 螺栓

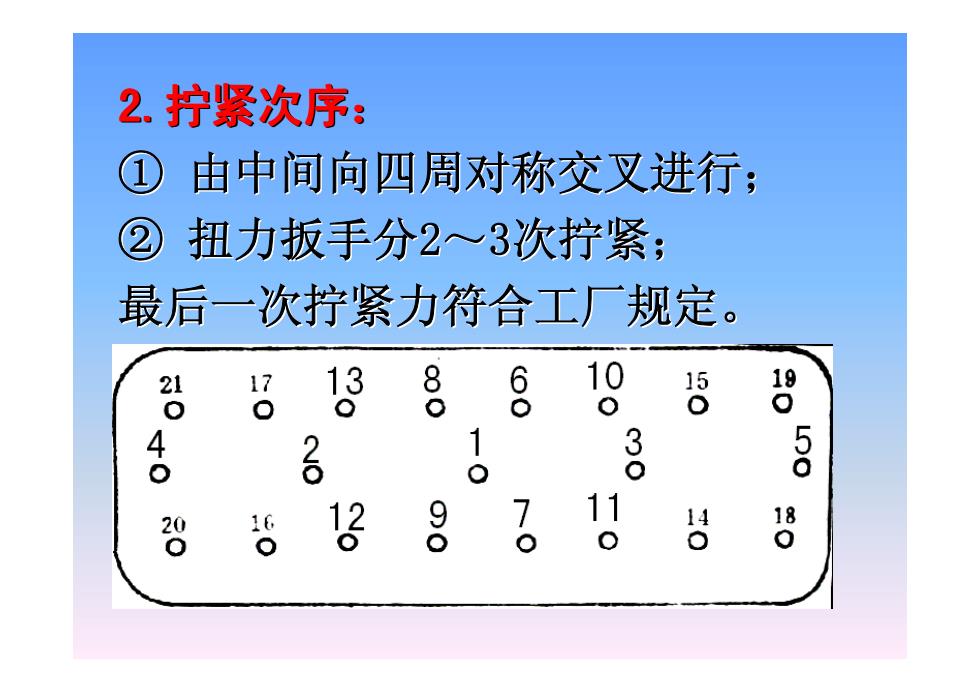

2.拧紧次序：由中间向四周对称交叉进行扭力扳手分2~3次拧紧最后一次拧紧力符合工厂规定8010603013502070050304012001170901280401620o
2.拧紧次序： ① 由中间向四周对称交叉进行； 由中间向四周对称交叉进行； ② 扭力扳手分2～3次拧紧； 最后一次拧紧力符合工厂规定。 最后一次拧紧力符合工厂规定
$2.3活塞连杆组气环油环活塞销活塞连杆连杆螺栓连杆轴瓦连杆盖
§2.3 活塞连杆组 气环 油环 活塞销 活塞 连杆 连杆螺栓 连杆轴瓦 连杆盖
