输入电阻 输出电阻 3.电路模型 当：=0，则4，=一Au- R 当：u一=0，则u,=Au十 。 A(-） 4.理想运算放大器 在线性放大区，将运放电路作如下理想化处理： A-→00 4,为有限值，则u0,即t=,两个 输入端之间相当于短路（虚短路） ② R→001◆1 =0,i=0。即从输入端看进去，元 件相当于开路（虚断路）。 ③R。→0 返回 上页 下页

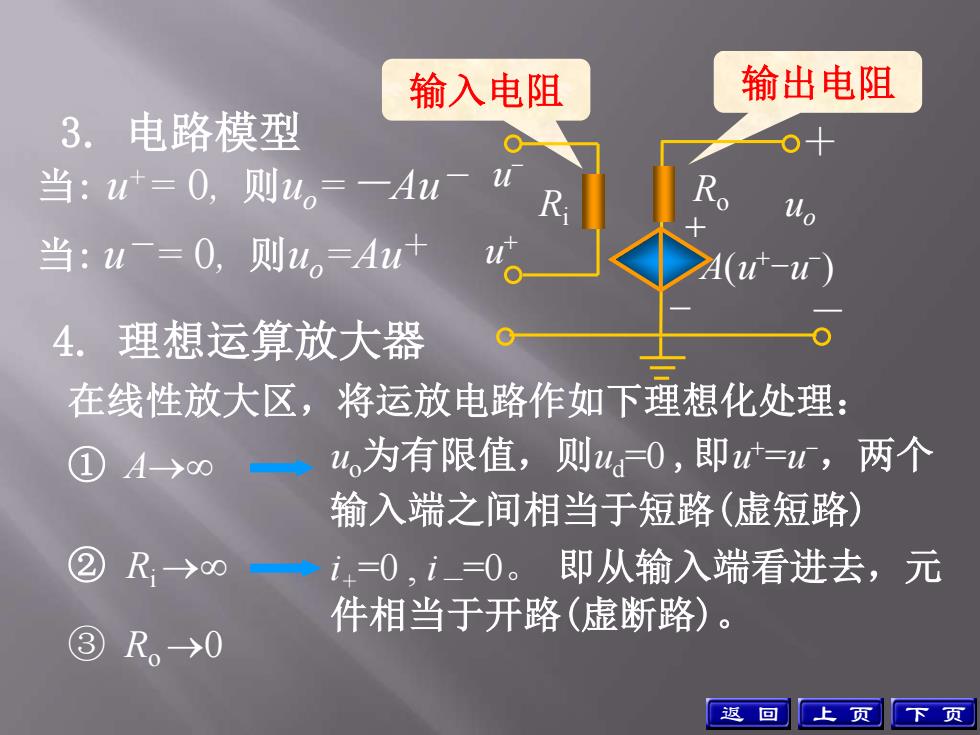

3. 电路模型 输入电阻 输出电阻 当: u += 0, 则uo =－Au－ 当: u－ = 0, 则uo=Au＋ 4. 理想运算放大器 上 页 下 页 + _ A(u +-u - ) R Ro i u + u - ＋ － uo 在线性放大区，将运放电路作如下理想化处理： ① A uo为有限值，则ud=0 ,即u +=u -，两个 输入端之间相当于短路(虚短路) ② Ri i+=0 , i－=0。 即从输入端看进去，元 件相当于开路(虚断路)。 ③ Ro0 返 回
5.2 比例电路的分析 1. 倒向比例器 运放开环工作极不稳定，一般外部接若干元件 (R、C等)，使其工作在闭环状态。 R 运放等效电路 返回上页下页

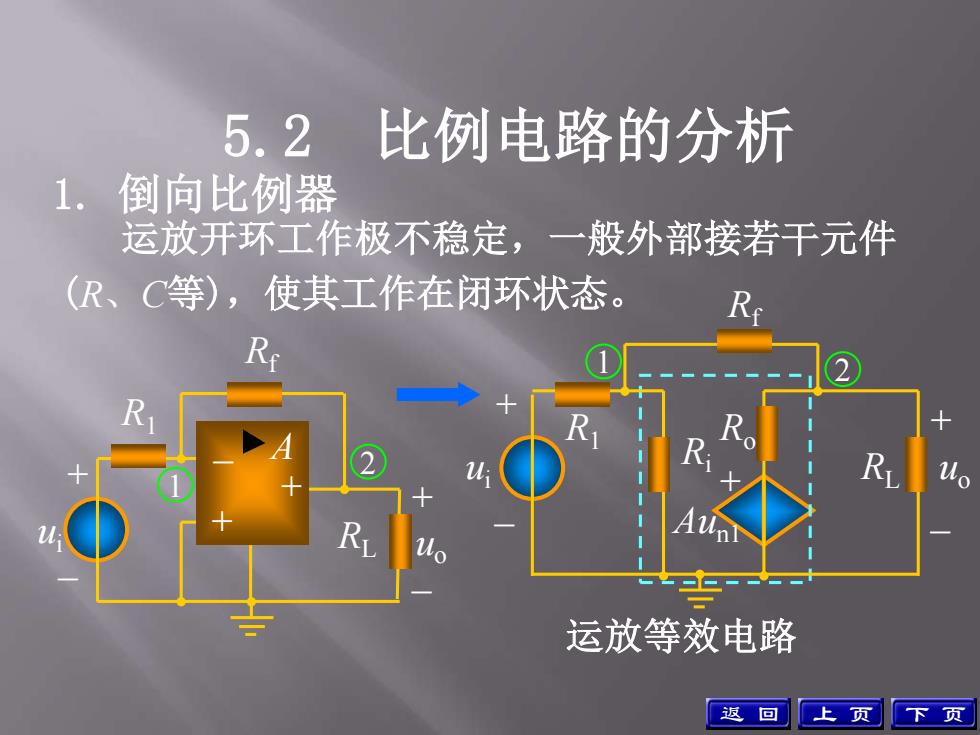

5.2 比例电路的分析 1. 倒向比例器 运放开环工作极不稳定，一般外部接若干元件 (R、C等)，使其工作在闭环状态。 上 页 下 页 + _ uo + _ ui R1 Rf RL 2 1 _ + A + 1 2 R1 Ri Rf Ro Aun1 + + _ RL uo 运放等效电路 + _ ui 返 回
