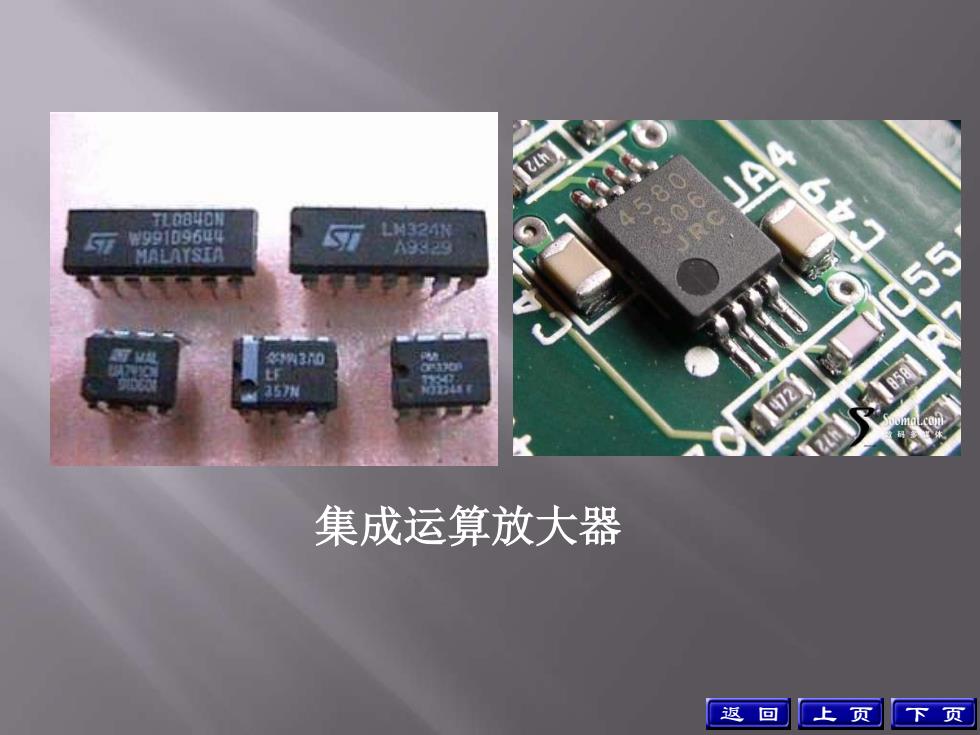

JA S W991D96u 1州324N MALAYSIA A9929 4的W30 57 集成运算放大器 返回上页下页
上 页 下 页 集成运算放大器 返 回

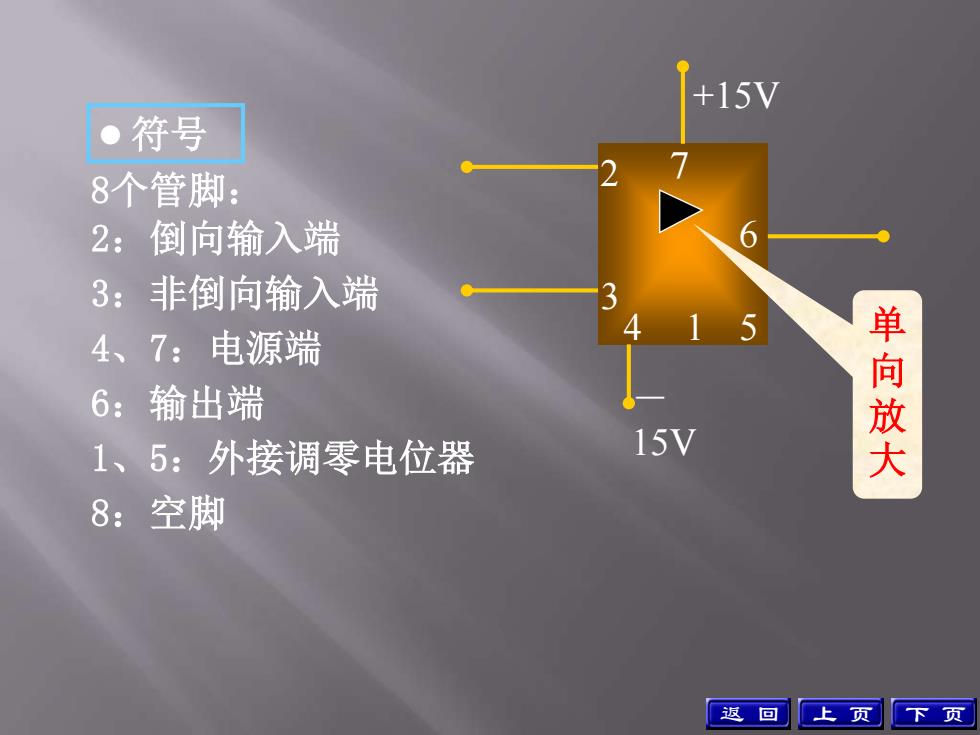

+15V ●符号 8个管脚： 2:倒向输入端 3: 非倒向输入端 4、7:电源端 6:输出端 1、5:外接调零电位器 15V 单向放大 8:空脚 返回 上页 下页
符号 7 6 4 5 3 2 1 +15V － 15V 8个管脚： 2：倒向输入端 3：非倒向输入端 4、7：电源端 6：输出端 1、5：外接调零电位器 8：空脚 单 向 放 大 返 回 上 页 下 页

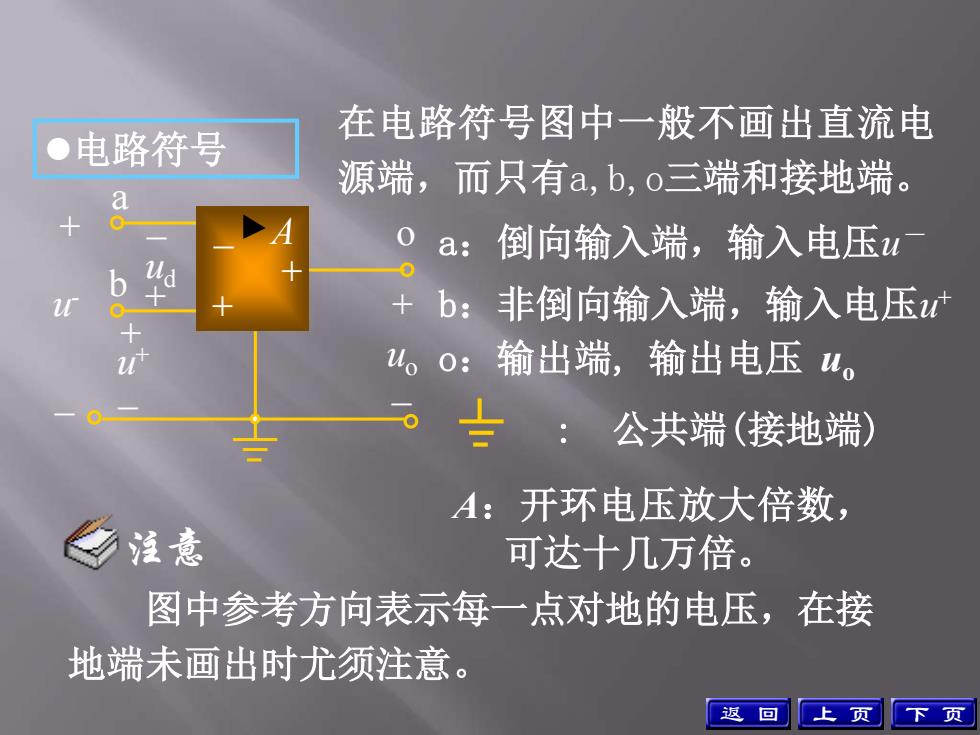

在电路符号图中一般不画出直流电 ●电路符号 源端，而只有a,b,o三端和接地端。 a 0a:倒向输入端，输入电压u b ua +b:非倒向输入端，输入电压t 4.0:输出端，输出电压u。 0 吉：公共端（接地端） A:开环电压放大倍数， 乡淮意 可达十几万倍。 图中参考方向表示每一点对地的电压，在接 地端未画出时尤须注意。 返回 上页下页
电路符号 a：倒向输入端，输入电压u－ b：非倒向输入端，输入电压u + o：输出端, 输出电压 uo 在电路符号图中一般不画出直流电 源端，而只有a,b,o三端和接地端。 图中参考方向表示每一点对地的电压，在接 地端未画出时尤须注意。 A：开环电压放大倍数， 可达十几万倍。 : 公共端(接地端) 上 页 下 页 注意 + _ _ + u + u - + _ uo a o + _ b ud _ + A + 返 回

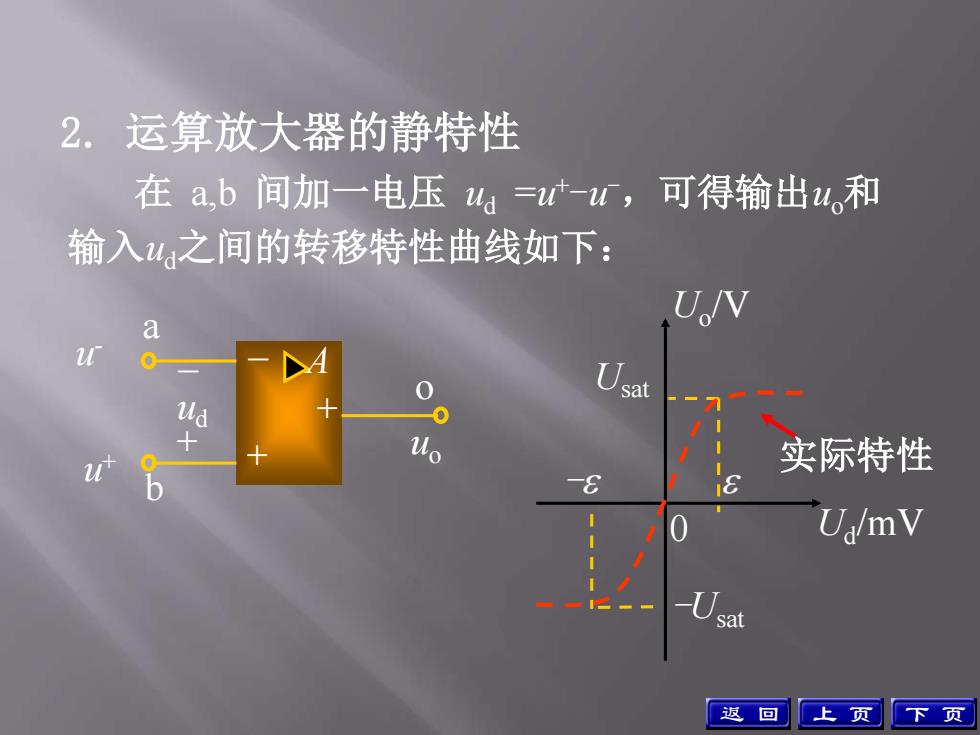

2.运算放大器的静特性 在a,b间加一电压4a=t-u,可得输出u,和 输入之间的转移特性曲线如下： U/V a Usat d 实际特性 b Ua/mV sat 返回 上页 下页
在 a,b 间加一电压 ud =u +-u -，可得输出uo和 输入ud之间的转移特性曲线如下： 2. 运算放大器的静特性 Usat -Usat - Uo /V Ud 0 /mV 实际特性 a u + u - uo o + _ ud _ + A + b 返 回 上 页 下 页

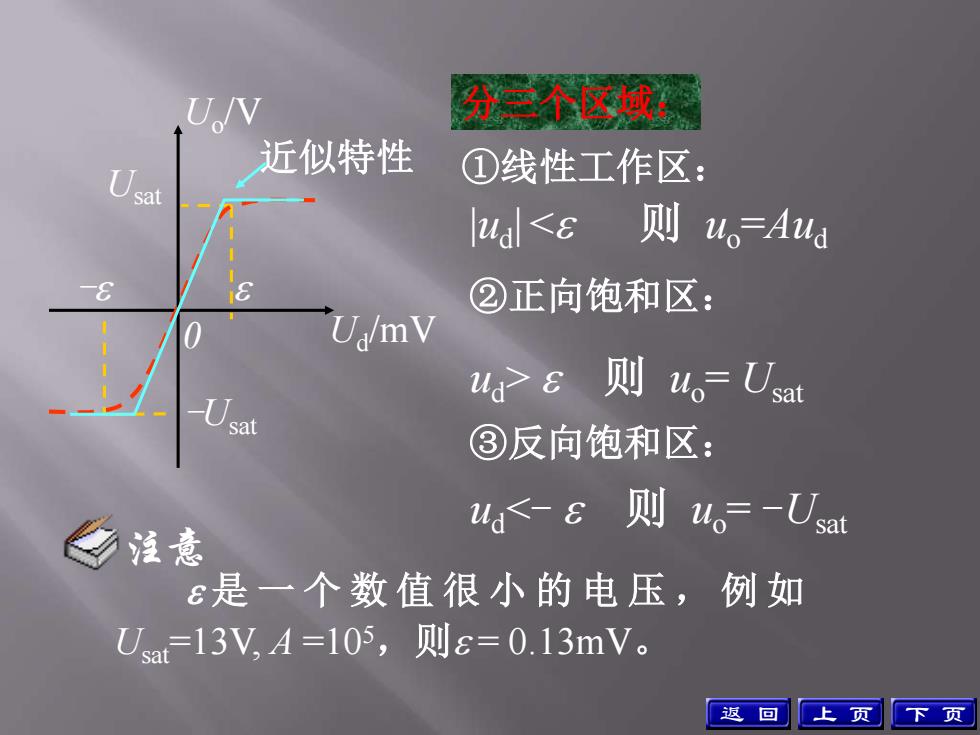

U/V 三个区域： 近似特性 ①线性工作区： u<6则。=Aa ②正向饱和区： Ua/mV ua>&则4。Uat ③反向饱和区： 乡淮意 4<-6则。-Uat 是一个数值很小的电压，例如 Ua=13V,A=105,则8=0.13mV。 返回上页下页
Usat -Usat - Uo /V Ud 0 /mV 分三个区域： ①线性工作区： |ud | < 则 uo =Aud ②正向饱和区： ③反向饱和区： ud> 则 uo= Usat ud<- 则 uo= -Usat 是 一 个 数 值 很 小 的 电 压 ， 例 如 Usat =13V, A =105 ，则 = 0.13mV。 近似特性 上 页 下 页 注意 返 回
