《电气测量》课程教学资源（课件讲稿，打印版）第三章 功率和电能的测量

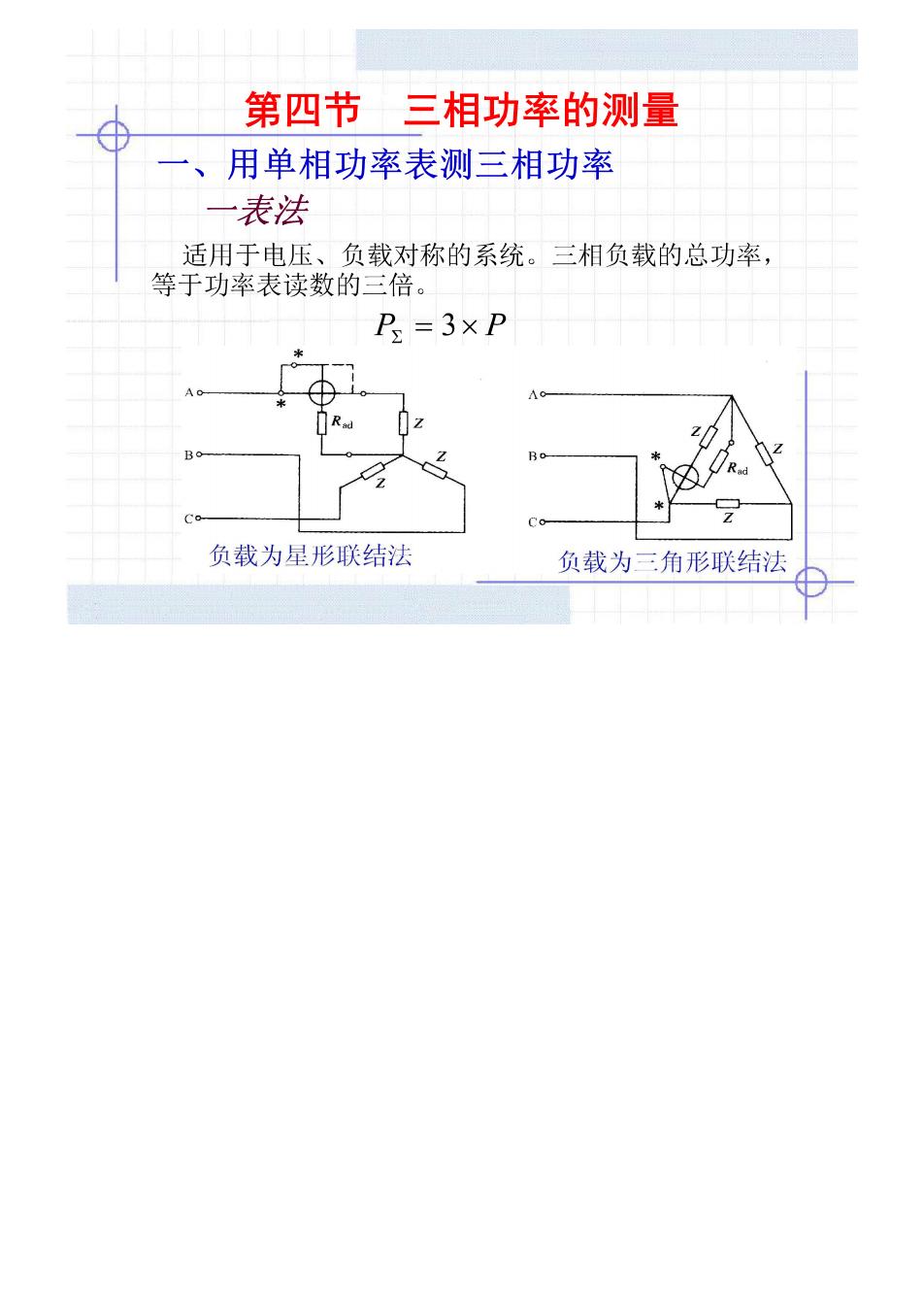

第四节三相功率的测量 、 用单相功率表测三相功率 一表法 适用于电压、负载对称的系统。三相负载的总功率， 等于功率表读数的三倍。 P=3×P 负载为星形联结法 负载为三角形联结法

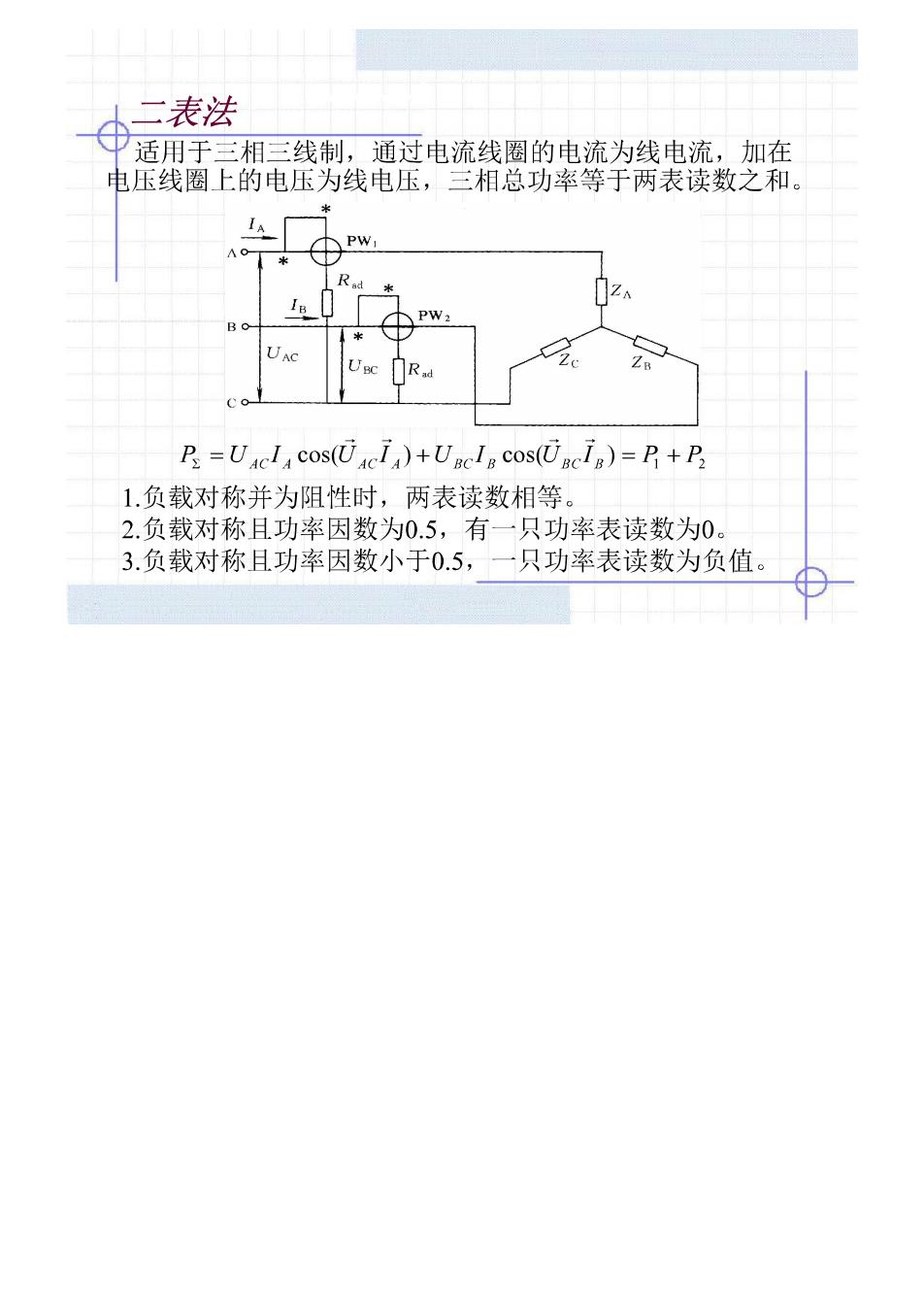

人二表法 ⊕适用于三相三线制，通过电流线圈的电流为线电流，加在 电压线圈上的电压为线电压，三相总功率等于两表读数之和。 LA厂 PW P =UacIa cos(UxcI)+UgcIn cos(UacIa)=P+P 1.负载对称并为阻性时，两表读数相等。 2.负载对称且功率因数为0.5，有一只功率表读数为0。 3.负载对称且功率因数小于0.5，一只功率表读数为负值
