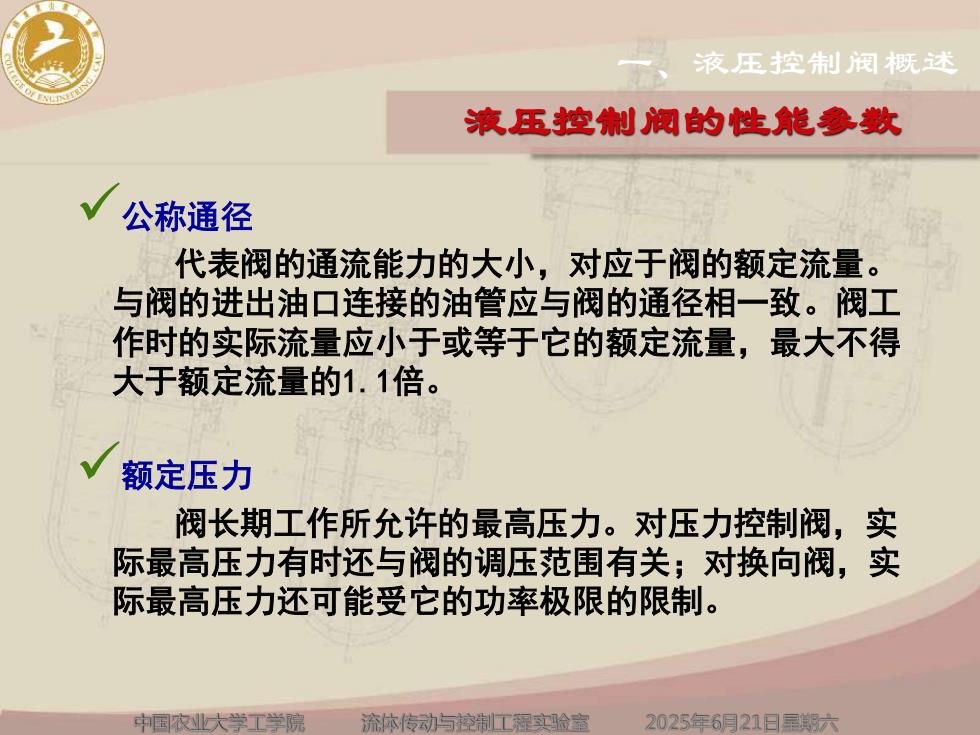

液压控制概述液压控制润的性能参数公称通径代表阀的通流能力的大小，对应于阀的额定流量。与阀的进出油口连接的油管应与阀的通径相一致。阀工作时的实际流量应小于或等于它的额定流量，最大不得大于额定流量的1.1倍额定压力阀长期工作所允许的最高压力。对压力控制阀，实际最高压力有时还与阀的调压范围有关；对换向阀，实际最高压力还可能受它的功率极限的限制。中国农业大学工学院流体传动与控制工实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 液压控制阀的性能参数 ✓公称通径 代表阀的通流能力的大小，对应于阀的额定流量。 与阀的进出油口连接的油管应与阀的通径相一致。阀工 作时的实际流量应小于或等于它的额定流量，最大不得 大于额定流量的1.1倍。 ✓额定压力 阀长期工作所允许的最高压力。对压力控制阀，实 际最高压力有时还与阀的调压范围有关；对换向阀，实 际最高压力还可能受它的功率极限的限制。 一、液压控制阀概述

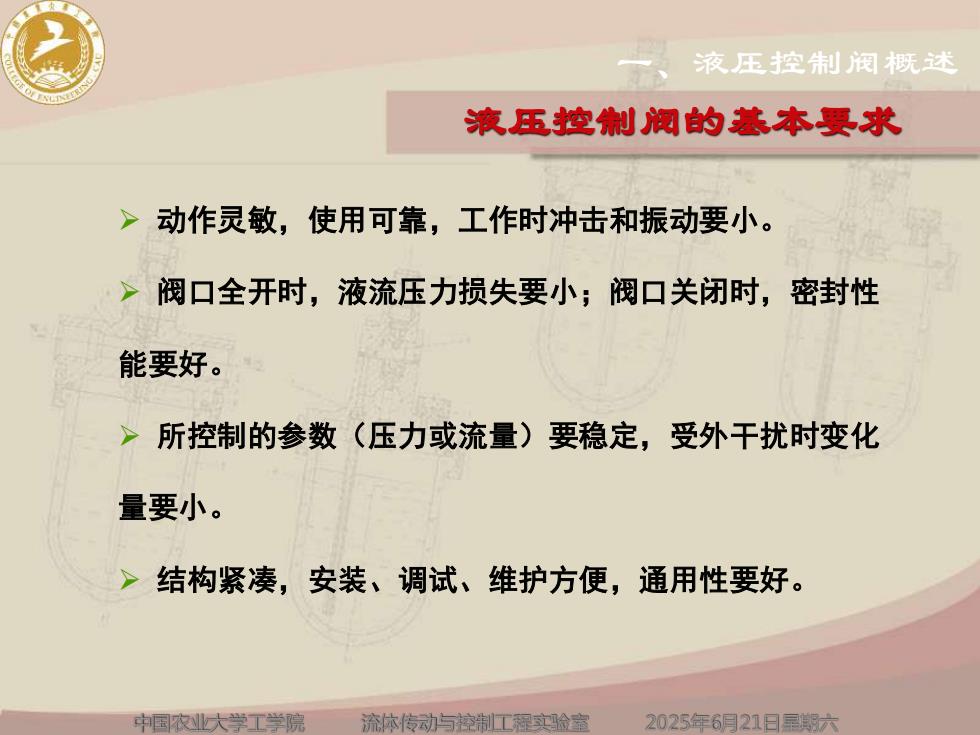

液压控制阀概述液压控制阀的基本要求》动作灵敏，使用可靠，工作时冲击和振动要小。》阀口全开时，液流压力损失要小；阀口关闭时，密封性能要好。所控制的参数（压力或流量）要稳定，受外干扰时变化量要小。结构紧凑，安装、调试、维护方便，通用性要好。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 液压控制阀的基本要求 ➢ 动作灵敏，使用可靠，工作时冲击和振动要小。 ➢ 阀口全开时，液流压力损失要小；阀口关闭时，密封性 能要好。 ➢ 所控制的参数（压力或流量）要稳定，受外干扰时变化 量要小。 ➢ 结构紧凑，安装、调试、维护方便，通用性要好。 一、液压控制阀概述

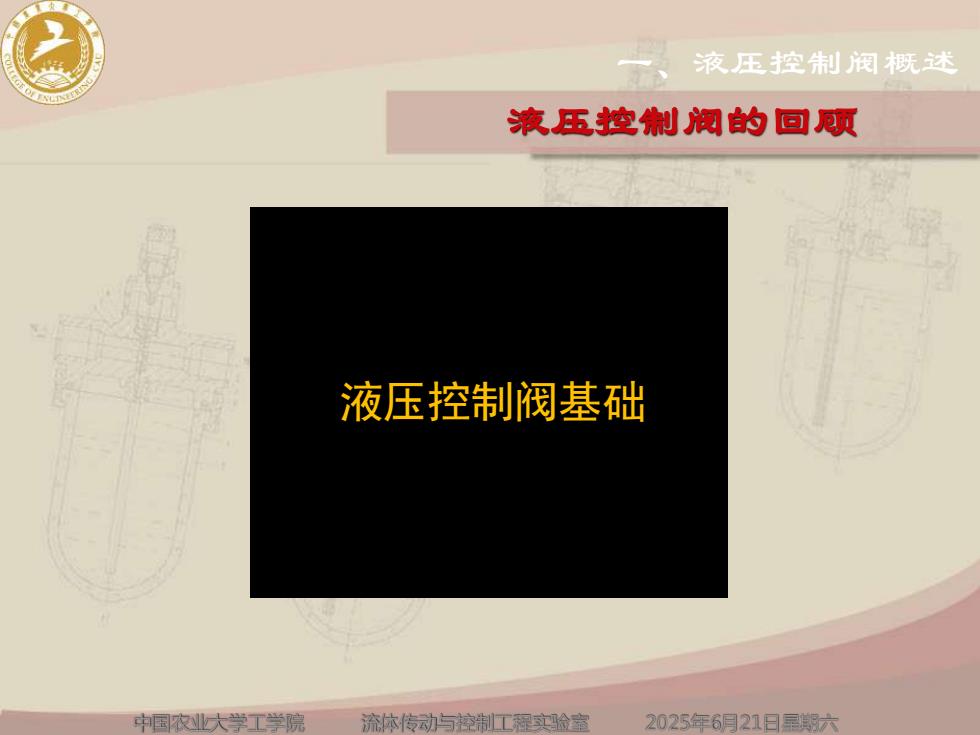

液压控制阀概述5液压控制阀的回顾液压控制阀基础中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 液压控制阀的回顾 一、液压控制阀概述 液压控制阀基础

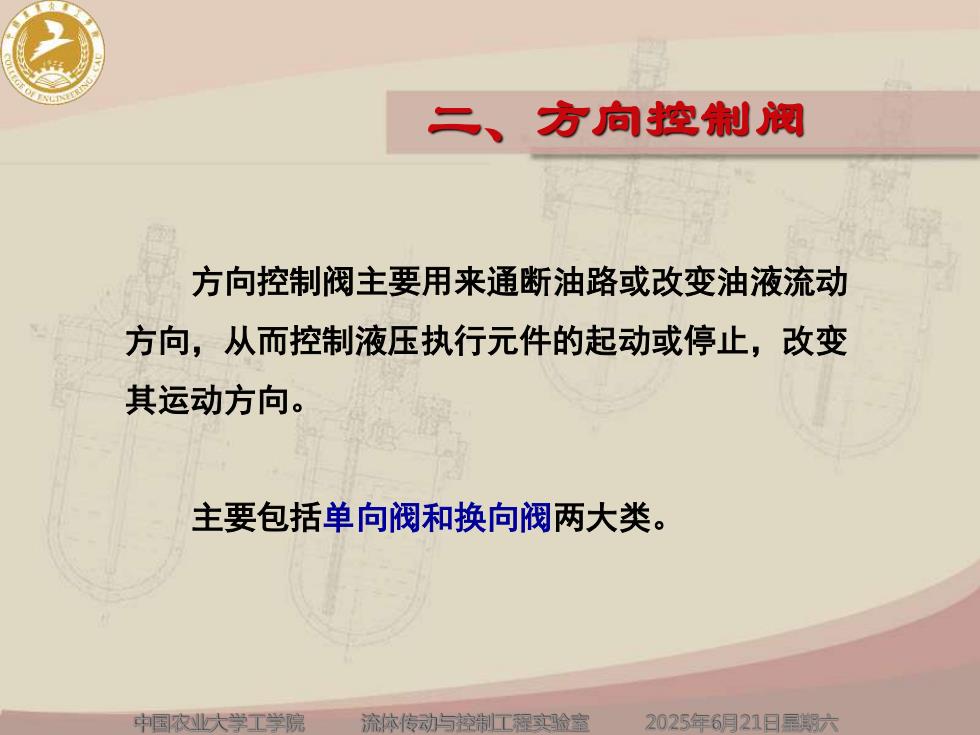

二、方向控制阀方向控制阀主要用来通断油路或改变油液流动方向，从而控制液压执行元件的起动或停止，改变其运动方向。主要包括单向阀和换向阀两大类。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 二、方向控制阀 方向控制阀主要用来通断油路或改变油液流动 方向，从而控制液压执行元件的起动或停止，改变 其运动方向。 主要包括单向阀和换向阀两大类

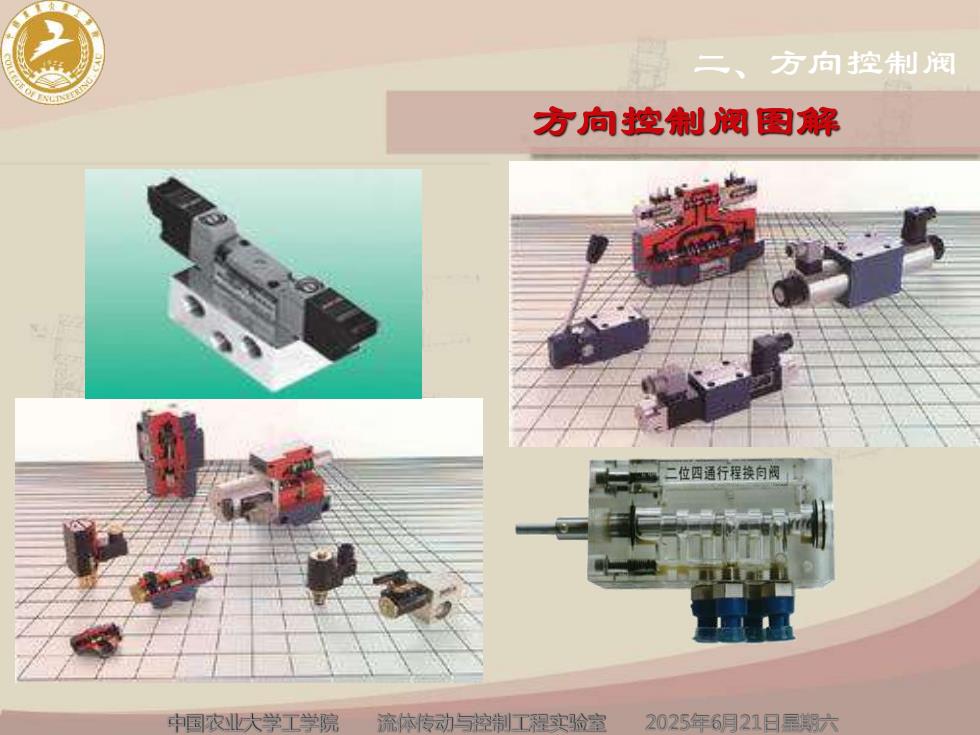

二、方向控制阀方向控制阀图解二位四通行程换向阀中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 二、方向控制阀 方向控制阀图解
