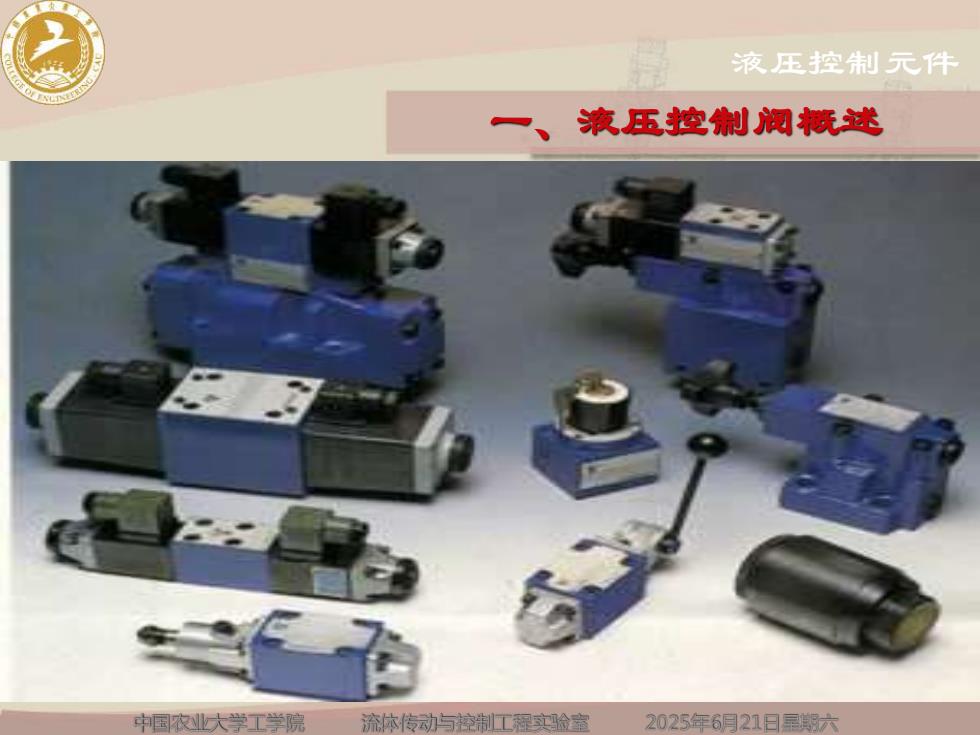

液压控制元件液压控制阀概述中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 一、液压控制阀概述 液压控制元件

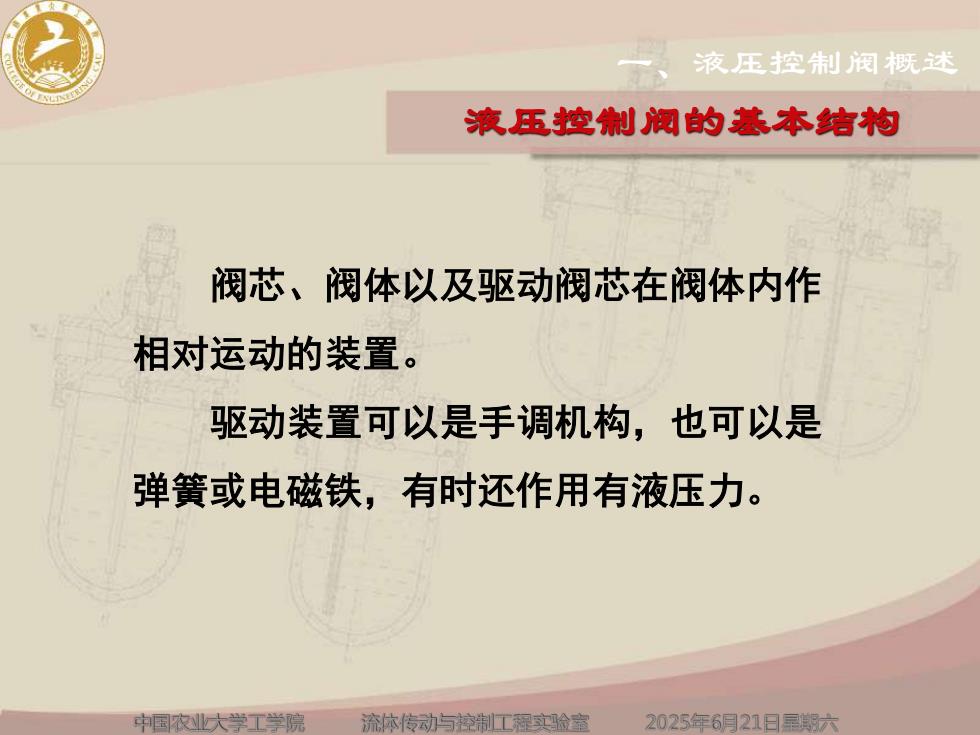

液压控制阀概述液压控制阀的基本结构阀芯、阀体以及驱动阀芯在阀体内作相对运动的装置。驱动装置可以是手调机构，也可以是弹簧或电磁铁，有时还作用有液压力。中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 液压控制阀的基本结构 阀芯、阀体以及驱动阀芯在阀体内作 相对运动的装置。 驱动装置可以是手调机构，也可以是 弹簧或电磁铁，有时还作用有液压力。 一、液压控制阀概述

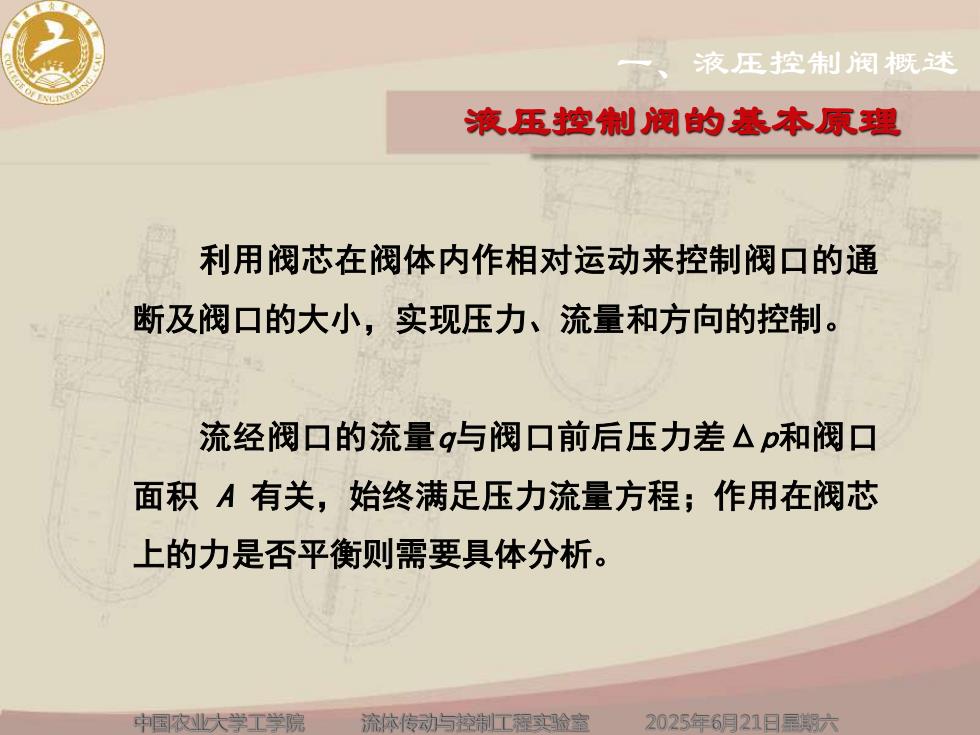

液压控制阀概述液压控制润的基本原理利用阀芯在阀体内作相对运动来控制阀口的通断及阀口的大小，实现压力、流量和方向的控制。流经阀口的流量q与阀口前后压力差△p和阀口面积A有关，始终满足压力流量方程：作用在阀芯上的力是否平衡则需要具体分析。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 液压控制阀的基本原理 利用阀芯在阀体内作相对运动来控制阀口的通 断及阀口的大小，实现压力、流量和方向的控制。 流经阀口的流量q与阀口前后压力差Δp和阀口 面积 A 有关，始终满足压力流量方程；作用在阀芯 上的力是否平衡则需要具体分析。 一、液压控制阀概述

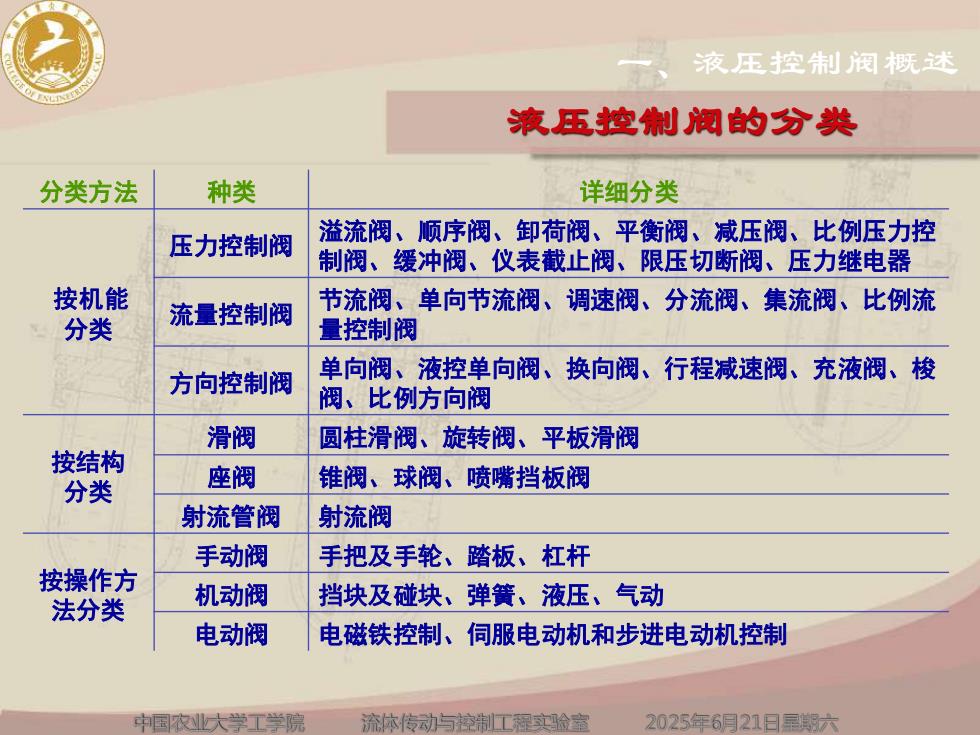

液压控制阀概述液压控制阀的分类种类分类方法详细分类溢流阀、顺序阀、卸荷阀、平衡阀、减压阀、比例压力控压力控制阀制阀、缓冲阀、仪表截止阀、限压切断阀、压力继电器按机能节流阀、单向节流阀、调速阀、分流阀、集流阀、比例流流量控制阀分类量控制阀单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭方向控制阀阀、比例方向阀滑阀圆柱滑阀、旋转阀、平板滑阀按结构座阀锥阀、球阀、喷嘴挡板阀分类射流阀射流管阀手动阀手把及手轮、踏板、杠杆按操作方机动阀挡块及碰块、弹簧、液压、气动法分类电动阀电磁铁控制、伺服电动机和步进电动机控制中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 液压控制阀的分类 分类方法 种类 详细分类 按机能 分类 压力控制阀 溢流阀、顺序阀、卸荷阀、平衡阀、减压阀、比例压力控 制阀、缓冲阀、仪表截止阀、限压切断阀、压力继电器 流量控制阀 节流阀、单向节流阀、调速阀、分流阀、集流阀、比例流 量控制阀 方向控制阀 单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭 阀、比例方向阀 按结构 分类 滑阀 圆柱滑阀、旋转阀、平板滑阀 座阀 锥阀、球阀、喷嘴挡板阀 射流管阀 射流阀 按操作方 法分类 手动阀 手把及手轮、踏板、杠杆 机动阀 挡块及碰块、弹簧、液压、气动 电动阀 电磁铁控制、伺服电动机和步进电动机控制 一、液压控制阀概述

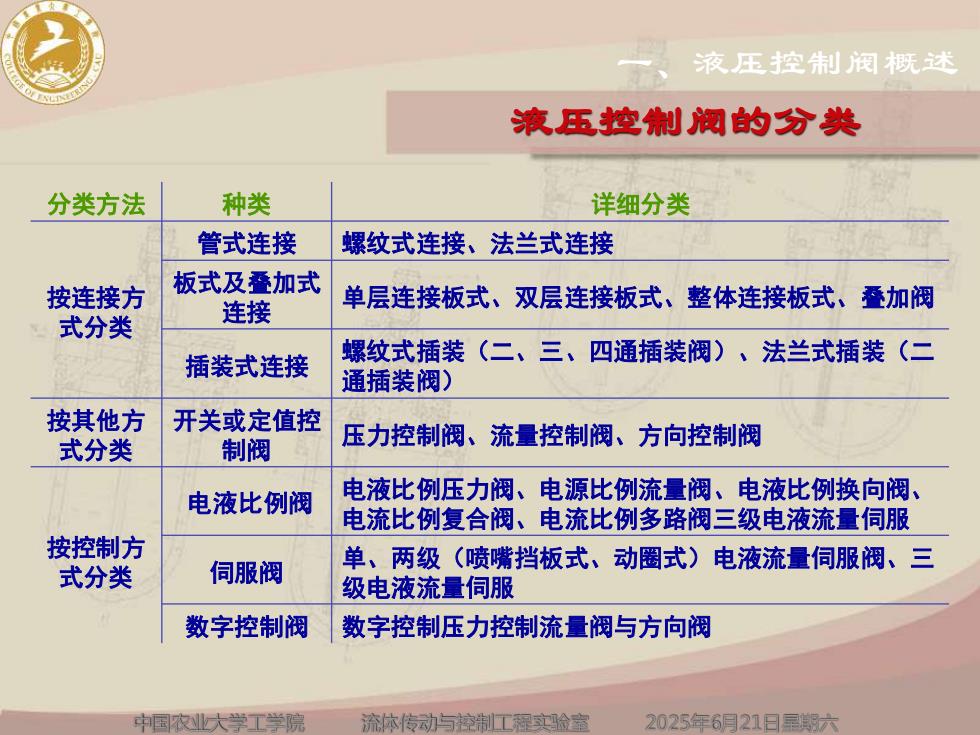

液压控制阀概述液压控制阀的分类种类分类方法详细分类管式连接螺纹式连接、法兰式连接板式及叠加式按连接方单层连接板式、双层连接板式、整体连接板式、叠加阀连接式分类螺纹式插装（二、三、四通插装阀）法兰式插装插装式连接通插装阀）按其他方开关或定值控压力控制阀、流量控制阀、方向控制阀式分类制阀电液比例压力阀、电源比例流量阀、电液比例换向阀电液比例阀电流比例复合阀、电流比例多路阀三级电液流量伺服按控制方单、两级（喷嘴挡板式、动圈式）电液流量伺服阀、三伺服阀式分类级电液流量伺服数字控制阀数字控制压力控制流量阀与方向阀中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 液压控制阀的分类 分类方法 种类 详细分类 按连接方 式分类 管式连接 螺纹式连接、法兰式连接 板式及叠加式 连接 单层连接板式、双层连接板式、整体连接板式、叠加阀 插装式连接 螺纹式插装（二、三、四通插装阀）、法兰式插装（二 通插装阀） 按其他方 式分类 开关或定值控 制阀 压力控制阀、流量控制阀、方向控制阀 按控制方 式分类 电液比例阀 电液比例压力阀、电源比例流量阀、电液比例换向阀、 电流比例复合阀、电流比例多路阀三级电液流量伺服 伺服阀 单、两级（喷嘴挡板式、动圈式）电液流量伺服阀、三 级电液流量伺服 数字控制阀 数字控制压力控制流量阀与方向阀 一、液压控制阀概述
