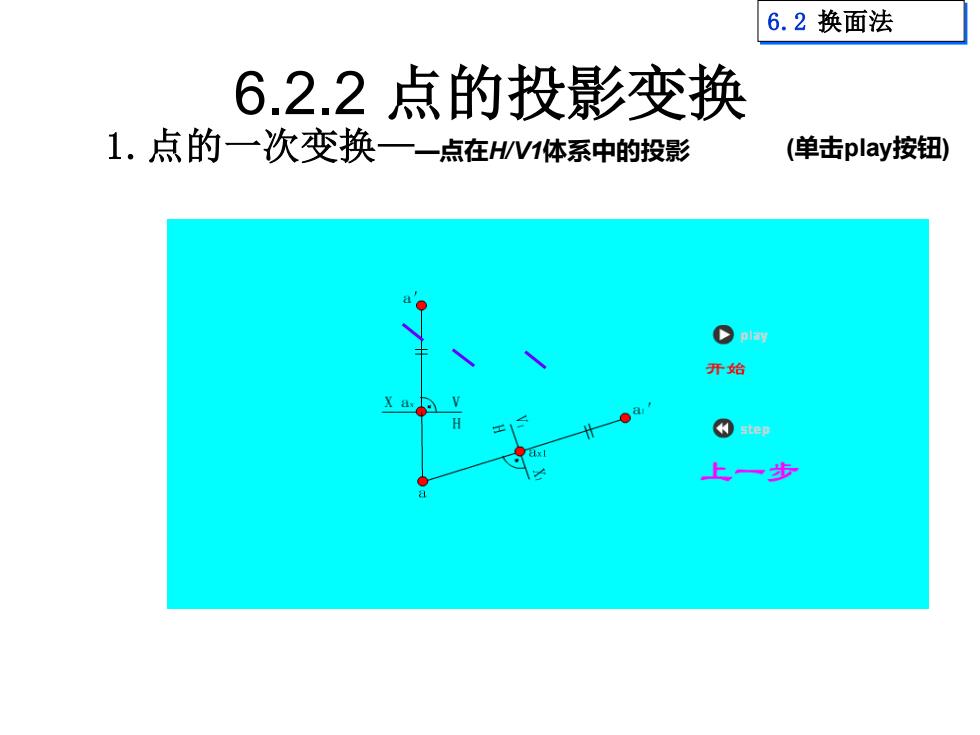

6.2换面法 6.2.2点的投影变换 1.点的一次变换一一点在HW1体系中的投影 (单击play按钮) 开始 step 上一步
6.2.2 点的投影变换 6.2 换面法 1.点的一次变换——点在H/V1体系中的投影 (单击play按钮)

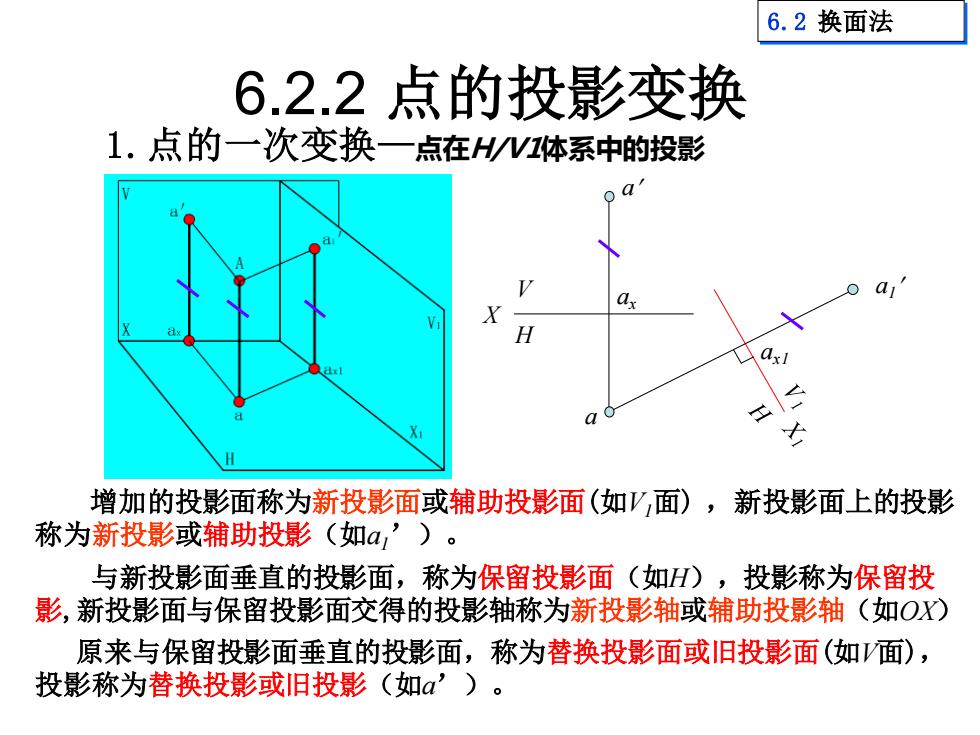

6.2换面法 6.2.2点的投影变换 1.点的一次变换一点在H/V体系中的投影 q, X H ◇axl 增加的投影面称为新投影面或辅助投影面（如V面），新投影面上的投影 称为新投影或辅助投影（如a,’)。 与新投影面垂直的投影面，称为保留投影面（如H)，投影称为保留投 影，新投影面与保留投影面交得的投影轴称为新投影轴或辅助投影轴（如OX) 原来与保留投影面垂直的投影面，称为替换投影面或旧投影面（如面）， 投影称为替换投影或旧投影（如a')
6.2.2 点的投影变换 6.2 换面法 1.点的一次变换—点在H/V1体系中的投影 增加的投影面称为新投影面或辅助投影面(如V1面) ，新投影面上的投影 称为新投影或辅助投影（如a1 ’）。 与新投影面垂直的投影面，称为保留投影面（如H），投影称为保留投 影,新投影面与保留投影面交得的投影轴称为新投影轴或辅助投影轴（如OX） 原来与保留投影面垂直的投影面，称为替换投影面或旧投影面(如V面)， 投影称为替换投影或旧投影（如a ’）。 V H X ax ax1 a a a1

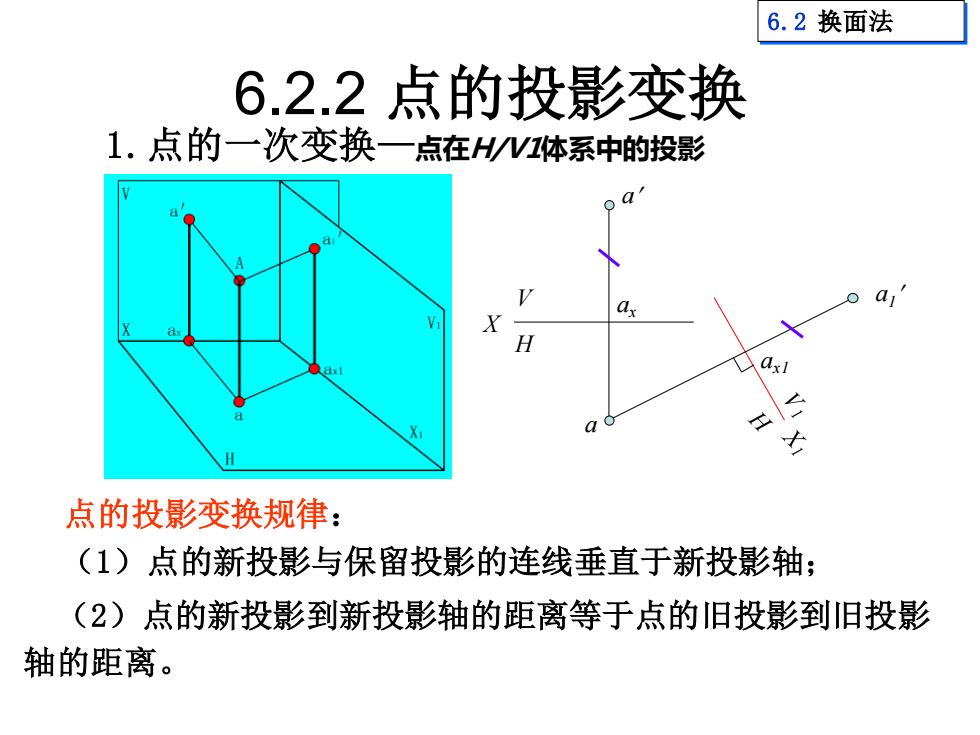

6.2换面法 6.2.2点的投影变换 1.点的一次变换一点在/VZ体系中的投影 a 点的投影变换规律： (1)点的新投影与保留投影的连线垂直于新投影轴； (2)点的新投影到新投影轴的距离等于点的旧投影到旧投影 轴的距离
6.2.2 点的投影变换 6.2 换面法 1.点的一次变换—点在H/V1体系中的投影 （2）点的新投影到新投影轴的距离等于点的旧投影到旧投影 轴的距离。 V H X ax ax1 a a a1 （1）点的新投影与保留投影的连线垂直于新投影轴； 点的投影变换规律：

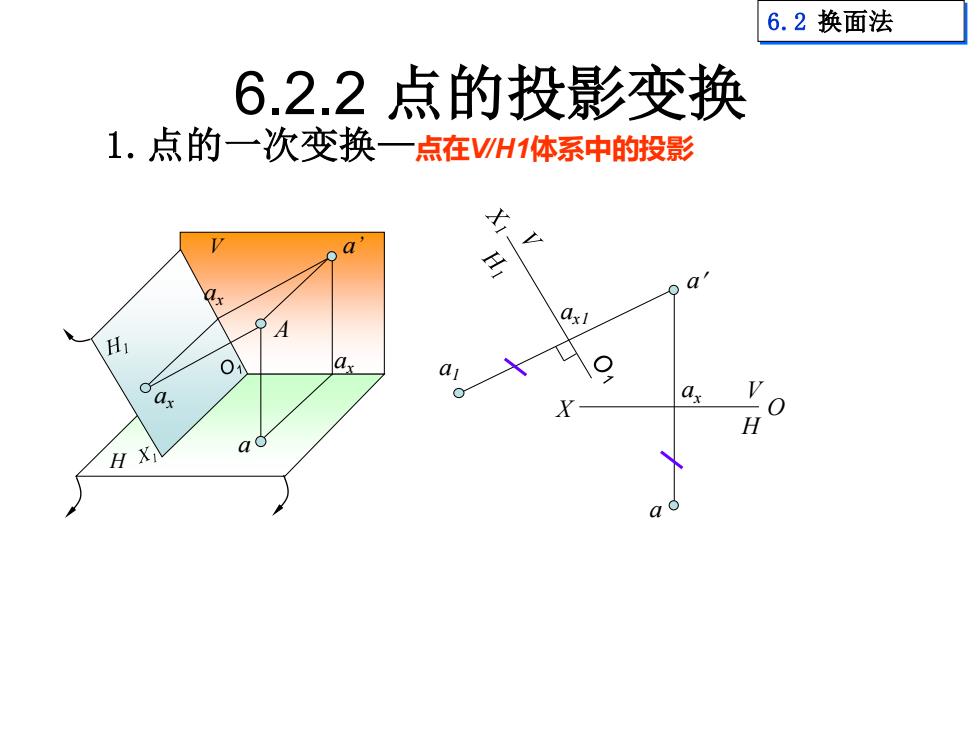

6.2换面法 6.2.2点的投影变换 1.点的一次变换一点在VH1体系中的投影 a' 0 axl a a a ● X H a
a H ax a’ A V 6.2.2 点的投影变换 6.2 换面法 ax ax 1.点的一次变换—点在V/H1体系中的投影 V H X ax ax1 a a a1 O

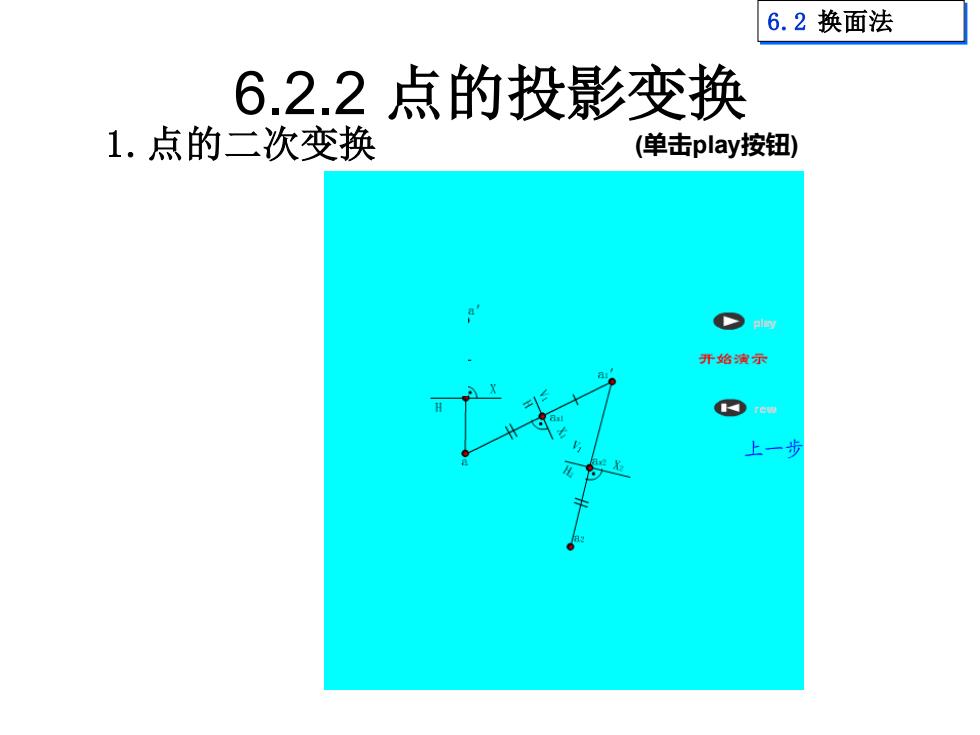

6.2换面法 6.2.2点的投影变换 1.点的二次变换 (单击play按钮) 并始油示 上一步
6.2.2 点的投影变换 6.2 换面法 1.点的二次变换 (单击play按钮)
