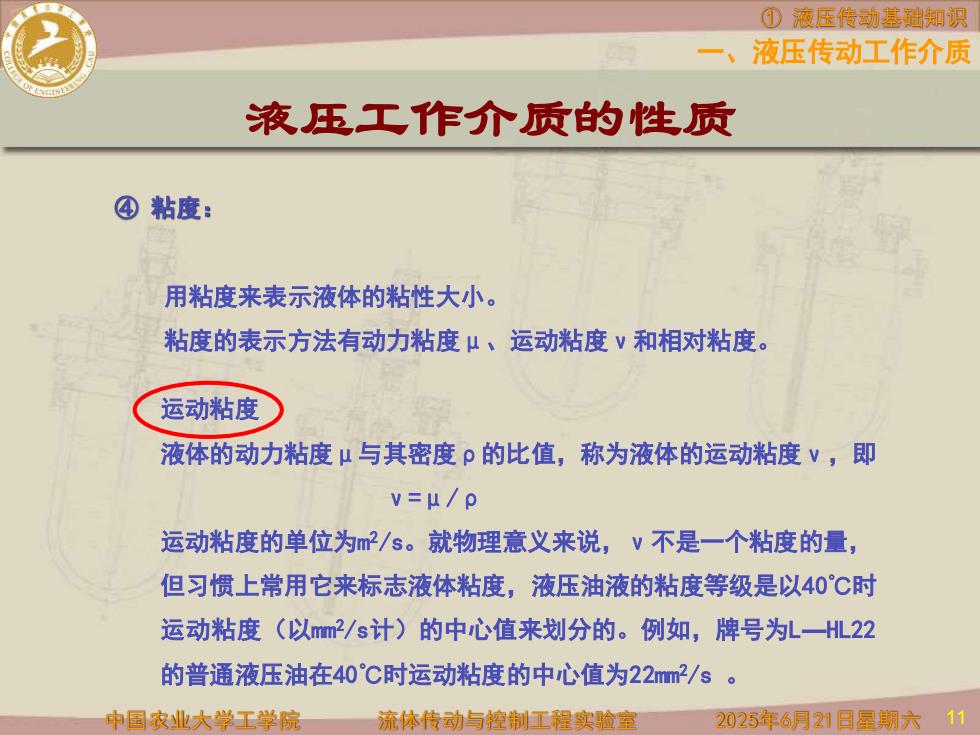

①液压传动基础知识一、液压传动工作介质液压工作介质的性质④粘度：用粘度来表示液体的粘性大小。粘度的表示方法有动力粘度u运动粘度v和相对粘度。运动粘度液体的动力粘度与其密度p的比值，称为液体的运动粘度V，即v=u/p运动粘度的单位为m2/s。就物理意义来说，v不是一个粘度的量，但习惯上常用它来标志液体粘度，液压油液的粘度等级是以40℃C时运动粘度（以mm?/s计）的中心值来划分的。例如，牌号为L一HL22的普通液压油在40℃C时运动粘度的中心值为22mm?/s。11中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 ① 液压传动基础知识 11 一、液压传动工作介质 ④ 粘度： 用粘度来表示液体的粘性大小。 粘度的表示方法有动力粘度μ、运动粘度ν和相对粘度。 液压工作介质的性质 运动粘度 液体的动力粘度μ与其密度ρ的比值，称为液体的运动粘度ν，即 ν=μ/ρ 运动粘度的单位为m 2/s。就物理意义来说，ν不是一个粘度的量， 但习惯上常用它来标志液体粘度，液压油液的粘度等级是以40℃时 运动粘度（以mm2/s计）的中心值来划分的。例如，牌号为L—HL22 的普通液压油在40℃时运动粘度的中心值为22mm2/s

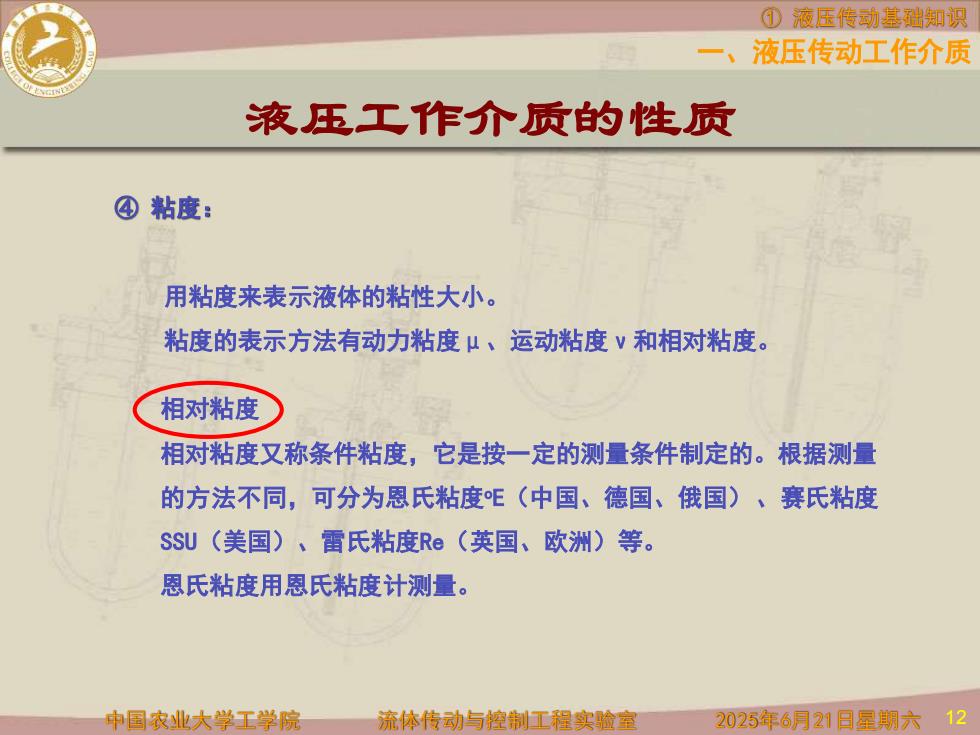

①液压传动基础知识、液压传动工作介质液压工作介质的性质④粘度：用粘度来表示液体的粘性大小。粘度的表示方法有动力粘度u运动粘度v和相对粘度。相对粘度相对粘度又称条件粘度，它是按一定的测量条件制定的。根据测量的方法不同，可分为恩氏粘度E（中国、德国、俄国）赛氏粘度SSU（美国）、雷氏粘度Re（英国、欧洲）等。恩氏粘度用恩氏粘度计测量12中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 ① 液压传动基础知识 12 一、液压传动工作介质 ④ 粘度： 用粘度来表示液体的粘性大小。 粘度的表示方法有动力粘度μ、运动粘度ν和相对粘度。 液压工作介质的性质 相对粘度 相对粘度又称条件粘度，它是按一定的测量条件制定的。根据测量 的方法不同，可分为恩氏粘度oE（中国、德国、俄国）、赛氏粘度 SSU（美国）、雷氏粘度Re（英国、欧洲）等。 恩氏粘度用恩氏粘度计测量

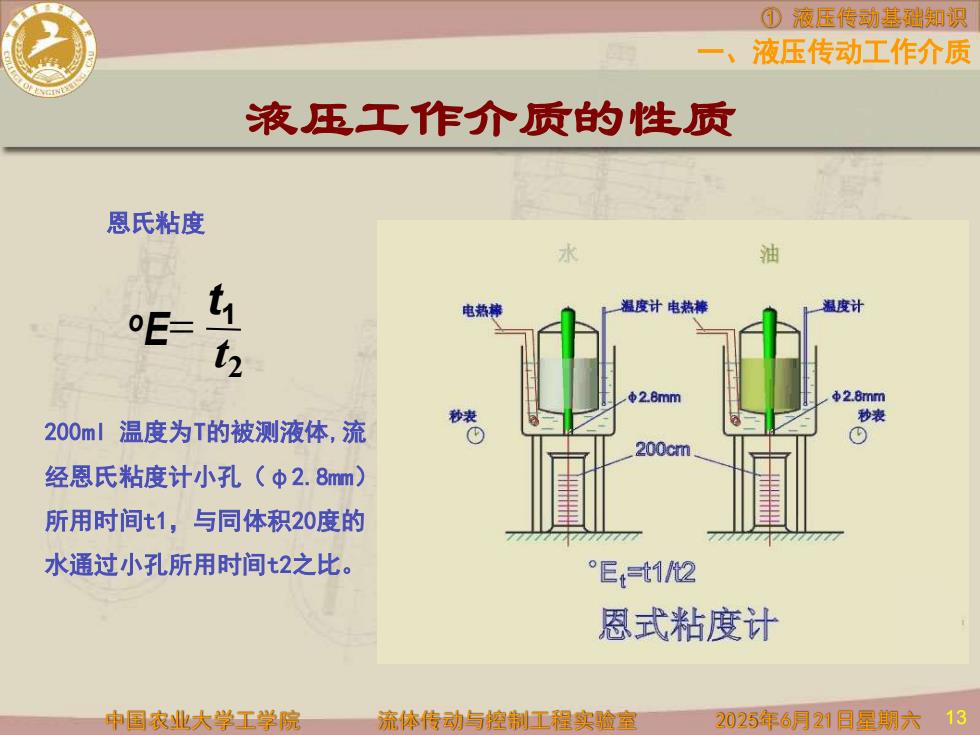

①液压传动基础知识、液压传动工作介质液压工作介质的性质恩氏粘度油水ti温度计温度计电热棒电热梯E=5$2.8mm$2.8mm秒表秒表200ml温度为T的被测液体，流OC200cm经恩氏粘度计小孔（中2.8mm）所用时间t1，与同体积20度的水通过小孔所用时间t2之比。E=t1/2恩式粘度计13中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 ① 液压传动基础知识 13 一、液压传动工作介质 液压工作介质的性质 恩氏粘度 200ml 温度为T的被测液体,流 经恩氏粘度计小孔（φ2.8mm） 所用时间t1，与同体积20度的 水通过小孔所用时间t2之比。 t2 oE= t1

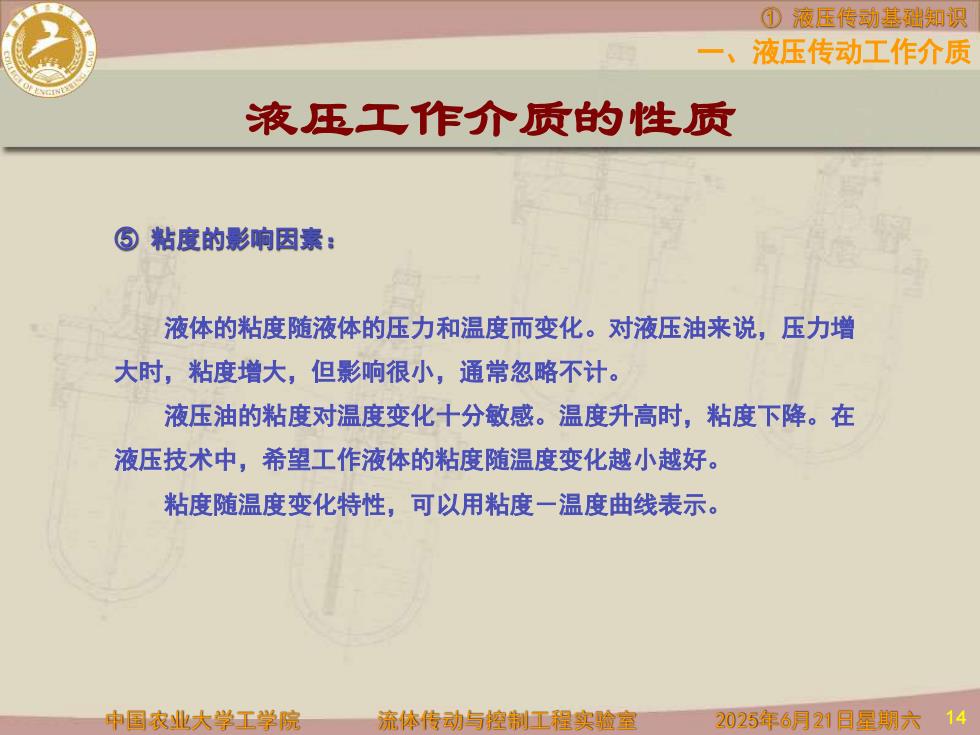

①液压传动基础知识、液压传动工作介质液压工作介质的性质5粘度的影响因素：液体的粘度随液体的压力和温度而变化。对液压油来说，压力增大时，粘度增大，但影响很小，通常忽略不计。液压油的粘度对温度变化十分敏感。温度升高时，粘度下降。在液压技术中，希望工作液体的粘度随温度变化越小越好。粘度随温度变化特性，可以用粘度一温度曲线表示。14中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 ① 液压传动基础知识 14 一、液压传动工作介质 ⑤ 粘度的影响因素： 液体的粘度随液体的压力和温度而变化。对液压油来说，压力增 大时，粘度增大，但影响很小，通常忽略不计。 液压油的粘度对温度变化十分敏感。温度升高时，粘度下降。在 液压技术中，希望工作液体的粘度随温度变化越小越好。 粘度随温度变化特性，可以用粘度－温度曲线表示。 液压工作介质的性质

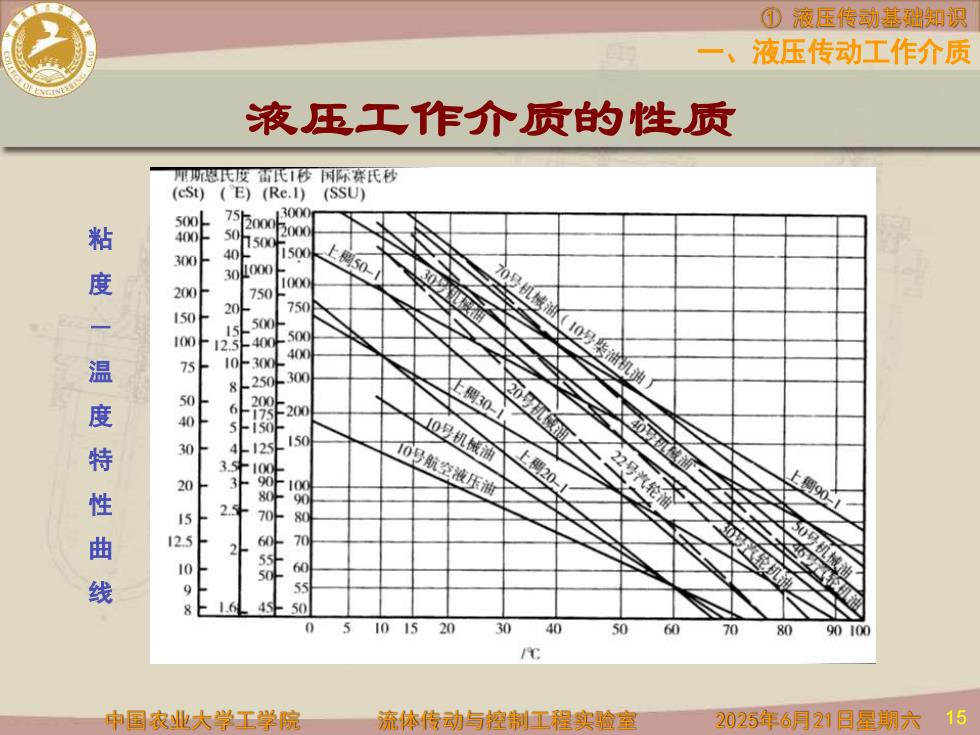

①液压传动基础知识、液压传动工作介质液压工作介质的性质用斯恩氏皮雷氏1秒国际赛氏秒(cSt)(E)(Re.1)(SSU).30007512000500b200050粘度一温度特性曲线4001500150040上棚50300300007051000200750凯械油7502015050010号油机油155001004012.5400loF300753002508稠302050200CF20013540S10号机械油15030F125410号航空液压油3.5100209020388802.57015R8896012.5881091.648-05301015204050607080901001C15中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 ① 液压传动基础知识 15 一、液压传动工作介质 粘 度 － 温 度 特 性 曲 线 液压工作介质的性质
