X-Y26- 折算到低压方乙：是。 由于短路电阻K随温度而变化，因此，算出的短路电阻应按国家标准换算到 基准工作温度75C时的阻值。 feve 2e0e=%e+x月 式中：234.5为铜导线的常数，若用铝导线常数应改为228。 阻抗电压 U=10o0% k=W时的短路损耗Px=lxC 七，考核方式与评分标准 本次实验总分100分，按下表办法进行扣分。 考核内容与要求 考核办法 扣分 1纪律 迟到、早退，扣10分：旷课，成绩评定0分。在实 严格遵守考验期间串岗、追逐、打闹、喧哗、吃食物、打盹睡觉 勤制度、实验纪律办私事、干私活（如阅读非实验内容的书刊、听音乐 发短信、玩游戏等)，发现每次扣10分。未经指导教 师许可，擅自动用他组的仪器设备、工具等，以及与 本实验无关的仪器设备、工具等，发现每次扣10分 2安全 不准穿拖鞋、高跟鞋，不要挂胸饰品，长头发学生必 严格遵守安须将头发扎在脑后，违反者不得参加本次实验，且成 4
全制度，执行安全绩评定0分。违反安全操作规程，发现每次扣10分 操作规程，听从指 吸烟、玩打火机等易出现安全事放的，成绩评定0分 导教师指导。 出现安全事故的，成绩评定0分，且按学院有关规定 处理。 3节约 因违法操作规程等个人主观原因导致仪器设备、工具 爱护公共财 等损坏、丢失的，按学院有关规定赔偿。未做到节约 物，节约水电和实 水电，存在浪费实验材料现象的，发现每次扣10分。 验仪器设备与工 具材料。 45S 实验过程中或结束后，随意堆放仪器设备、工具等， 做好整理、整随地吐痰，乱丢废物、工具等，工位脏乱差，发现每 顿、清扫、清洁、 次扣10分。实验结束，未按要求清理仪器设备、工 素养5S工作。 具，打扫卫生，发现每次扣10分。实验态度不端正， 自觉性、积极性不高，无团队意识或意识较差，发现 每次扣10分。 5应知应会 未按要求完成实验项目日，每少完成一项扣10分。指 5.1能够在规定时 导教师提问，回答不出或回答错误，每题扣10分： 间内完成实验项回答不完整，每题扣5分。未完成且未提交实验报告， 目，实验数据、现扣50分：实验报告内容不完整或表达不清晰或问题 象记录正确、完回答错误，酌情扣分，直至不及格。实验和实验报告 整。 存在弄虚作假和抄袭的，发现每次扣20分。实验报 5.2独立完成实验 告脏乱差、字迹不清，酌情扣分。 报告，回答问趣正 确、全面。 5.3实验报告按规 定书写，报告整 洁、字迹清楚。 得分

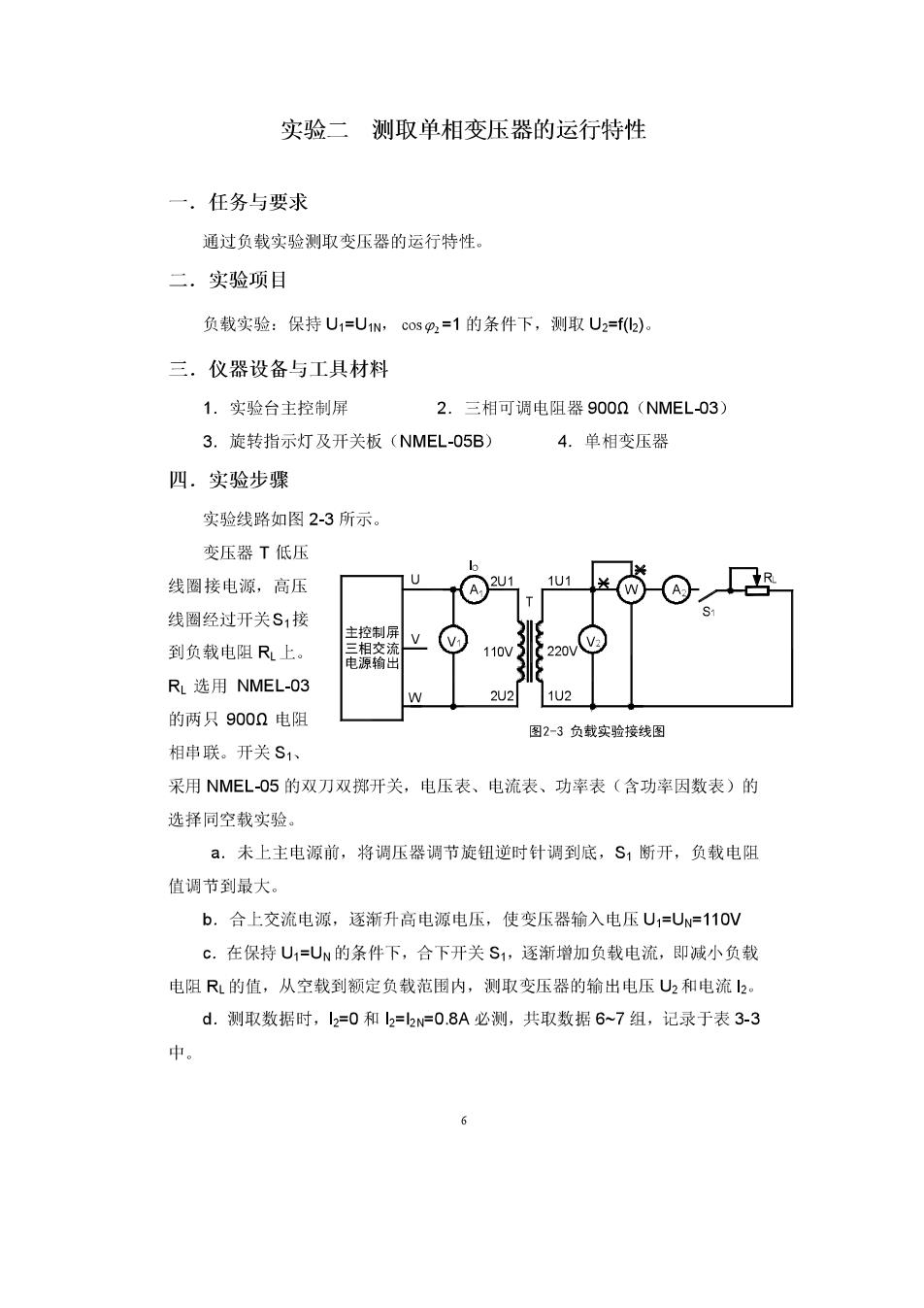

实验二测取单相变压器的运行特性 一，任务与要求 通过负载实验测取变压器的运行特性。 二.实验项目 负载实验：保持U1=U1w,cs%=1的条件下，测取U2=f) 三.仪器设备与工具材料 1.实验台主控制屏 2.三相可调电阻器900n(NMEL-03) 3.旋转指示灯及开关板(NMEL-05B) 4.单相变压器 四.实验步骤 实验线路如图2-3所示。 变压器T低压 线圈接电源，高压 (A 线圈经过开关S1接 生控制厅 到负载电阻R上。 10 RL选用NMEL-O3 2U2 1U2 的两只900Q电阻 图2-3负载实验接线图 相串联。开关S1、 采用NMEL-05的双刀双掷开关，电压表、电流表、功率表（含功率因数表）的 选择同空载实验。 a.未上主电源前，将调压器调节旋钮逆时针调到底，S1断开，负载电阻 值调节到最大。 b.合上交流电源，逐渐升高电源电压，使变压器输入电压U1=Uw=110V c.在保持U=Uw的条件下，合下开关S1,逐渐增加负载电流，即减小负载 电阻R的值，从空载到额定负载范围内，测取变压器的输出电压U2和电流2。 d.测取数据时，l2=0和h=hw0.8A必测，共取数据6~7组，记录于表3-3 中。 6
表3-3 cos2=1 U1=UN-=110V 序号1 3 4 5 6 7 U2(V) 2(A) 五，注意事项 在变压器实验中，应注意电压表、电流表、功率表的合理布置 六.实验报告 1.变压器的电压变化率△U (1)绘出os%,=1和cosg,=0.8两条外特性曲线U2=f2),由特性曲线计算 出l2=2N时的电压变化率△U 4U-a-x10% (2)根据实验求出的参数，算出h=2N、cosg,=1和l2=hN、cosg2=0.8时 的电压变化率△U。 AU=(UKrcos2+UKx sing2) 将两种计算结果进行比较，并分析不同性质的负载对输出电压的影响。 七.考核方式与评分标准 本次实验总分100分，按下表办法进行扣分。 考核内容与要求 考核办法 扣分 1纪律 迟到、早退，扣10分：旷课，成绩评定0分。在实 严格遵守考 验期间串岗、追逐、打闹、喧哗、吃食物、打盹睡觉 勤制度、实验纪律 办私事、干私活（如阅读非实验内容的书刊、听音乐 发短信、玩游戏等)，发现每次扣10分。未经指导教 师许可，擅自动用他组的仪器设备、工具等，以及与 本实验无关的仪器设备、工具等，发现每次扣10分 2安全 不准穿拖鞋、高跟鞋，不要挂胸饰品，长头发学生必 严格遵守安 须将头发扎在脑后，违反者不得参加本次实验，且成 全制度，执行安全 绩评定0分。违反安全操作规程，发现每次扣10分
操作规程，听从指吸烟、玩打火机等易出现安全事故的，成绩评定0分 导教师指导。 出现安全事故的，成绩评定0分，且按学院有关规定 处理。 3节约 因违法操作规程等个人主观原因导致仪器设备、工具 爱护公共财 等损环、丢失的，按学院有关规定赔偿。未做到节约 物，节约水电和实 水电，存在浪费实验材料现象的，发现每次扣10分。 验仪器设各与工 具材料。 45s 实验过程中或结束后，随意推放仪器设备、工具等， 做好整理、整随地吐痰，乱丢废物、工具等，工位脏乱差，发现每 顿、清扫、清洁、 次扣10分。实验结来，未按要求清理仪器设备、工 素养5S工作. 具，打扫卫生，发现每次扣10分。实验态度不端正， 自觉性、积极性不高，无团队意识或意识较差，发现 每次扣10分。 5应知应会 未按要求完成实验项目，每少完成一项扣10分。指 5.1能够在规定时 导教师提问，回答不出或回答错误，每题扣10分： 间内完成实验项回答不完整，每题扣5分。未完成且未提交实验报告 目，实验数据、现扣50分：实验报告内容不完整或表达不清晰或问题 象记录正确、完回答错误，酌情扣分，直至不及格。实验和实验报告 整。 存在弄虚作假和抄袭的，发现每次扣20分。实验报 5.2独立完成实验 告脏乱差、字迹不清，酌情扣分。 报告，回答问题正 确、全面。 5.3实验报告按规 定书写，报告整 洁、字迹清楚。 得分
