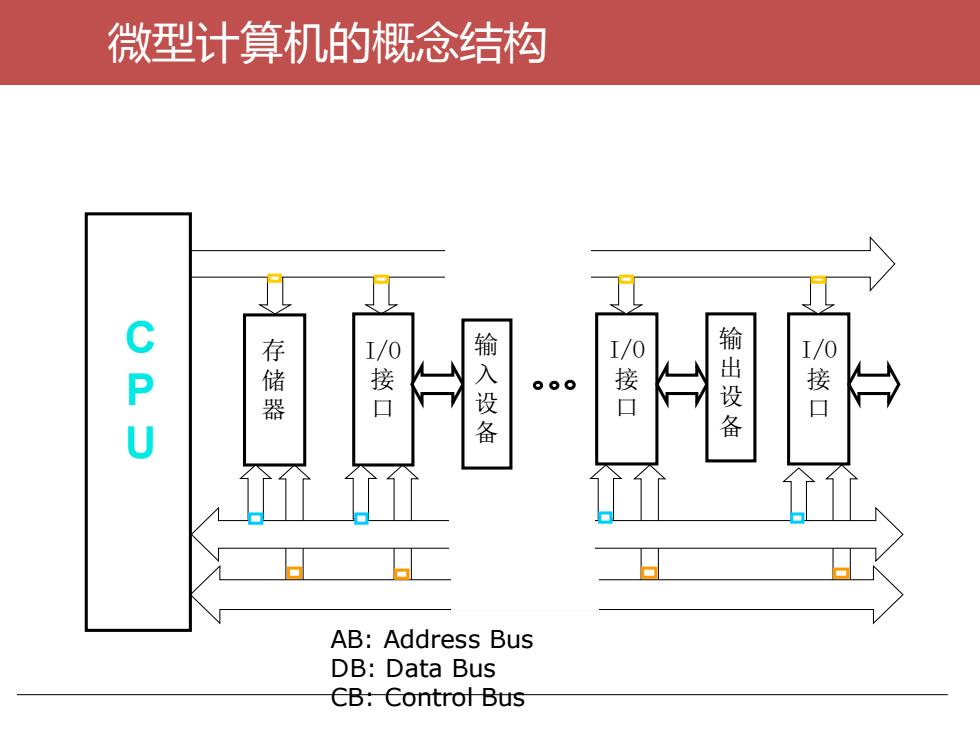

微型计算机的概念结构输出设备输入设备1/0存储器1/01/0接口接接=P000口口UAB:AddressBusDB:DataBusCB:ControlBus
微型计算机的概念结构 存 储 器 I/O 接 口 输 入 设 备 I/O 接 口 地址总线 AB 输 出 设 备 C P U 数据总线 DB 控制总线 CB I/O 接 口 AB: Address Bus DB: Data Bus CB: Control Bus

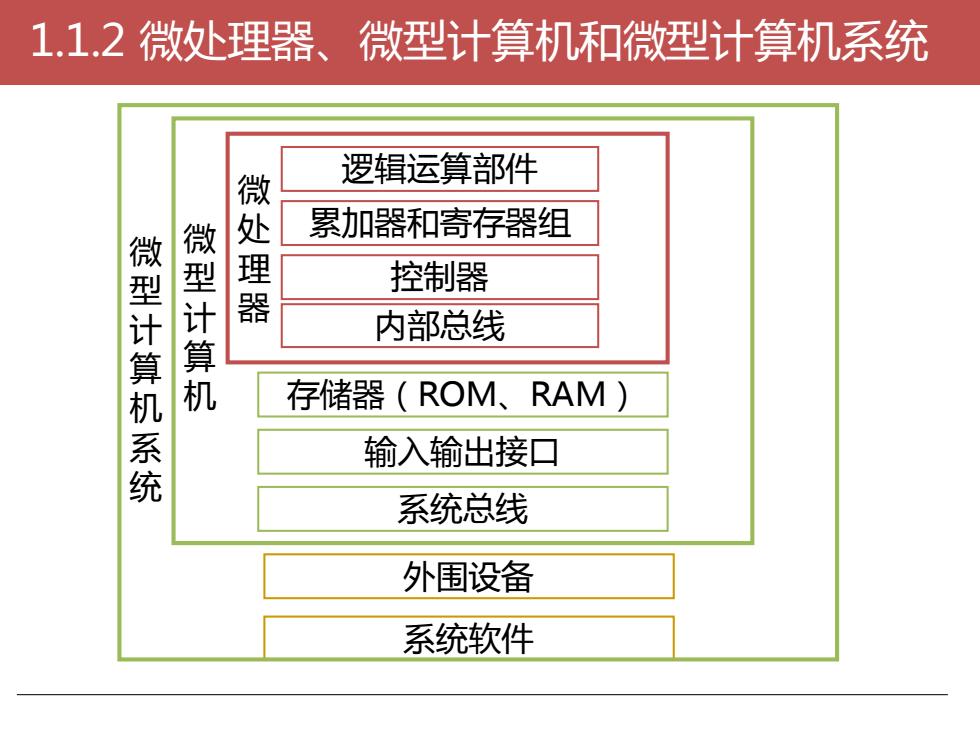

1.1.2微处理器、微型计算机和微型计算机系统逻辑运算部件微处理器累加器和寄存器组微型计算机微型计算机系统控制器内部总线存储器(ROM、RAM输入输出接口系统总线外围设备系统软件
1.1.2 微处理器、微型计算机和微型计算机系统 逻辑运算部件 累加器和寄存器组 控制器 内部总线 微 处 理 器 存储器（ROM、RAM） 输入输出接口 系统总线 微 型 计 算 机 外围设备 系统软件 微 型 计 算 机 系 统

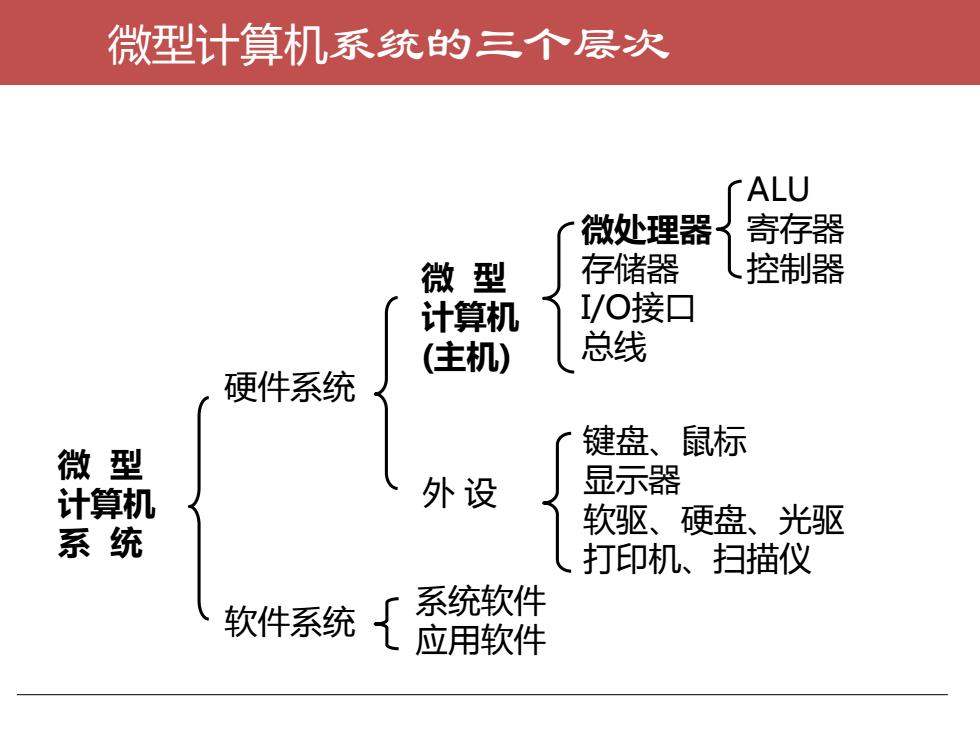

微型计算机系统的三个层次┌ALU寄存器微处理器存储器控制器微型I/O接口计算机总线(主机)硬件系统键盘、鼠标微型显示器外设计算机软驱、硬盘、光驱系统打印机、扫描仪系统软件软件系统3应用软件1
微型计算机系统的三个层次 微处理器 存储器 I/O接口 总线 硬件系统 软件系统 微 型 计算机 系 统 微 型 计算机 (主机) 外 设 ALU 寄存器 控制器 键盘、鼠标 显示器 软驱、硬盘、光驱 打印机、扫描仪 系统软件 应用软件

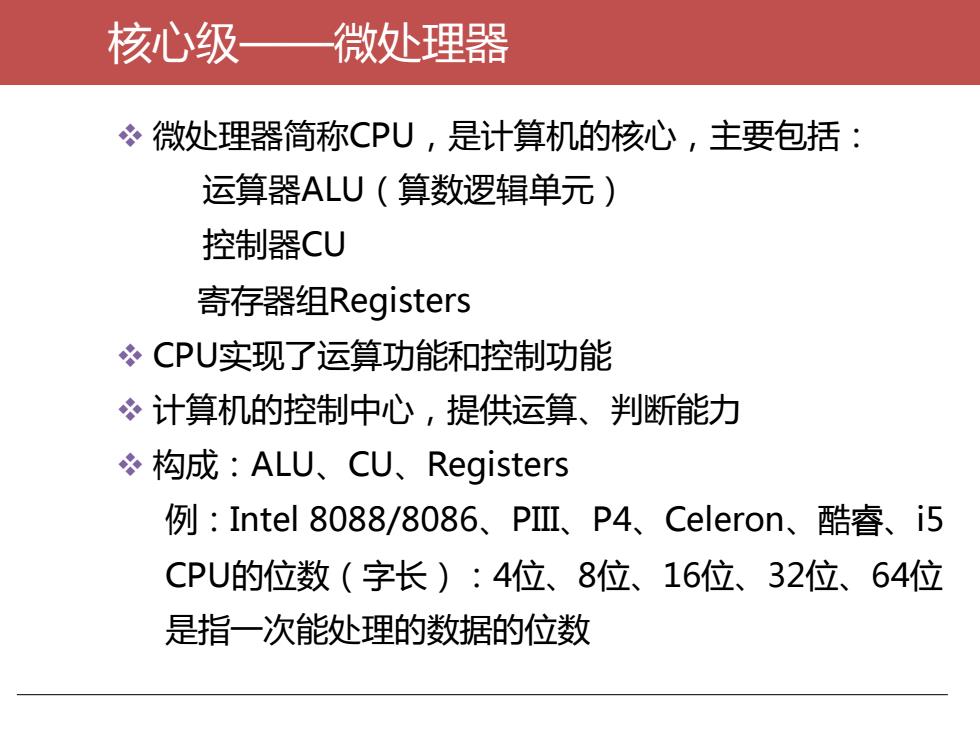

核心级一微处理器心微处理器简称CPU，是计算机的核心，主要包括：运算器ALU（算数逻辑单元）控制器CU寄存器组Registers&CPU实现了运算功能和控制功能心计算机的控制中心，提供运算、判断能力构成：ALU、CU、Registers例：Intel8088/8086、PIII、P4、Celeron、酷睿、i5CPU的位数（字长）：4位、8位、16位、32位、64位是指一次能处理的数据的位数
核心级——微处理器 ❖ 微处理器简称CPU，是计算机的核心，主要包括： 运算器ALU（算数逻辑单元） 控制器CU 寄存器组Registers ❖ CPU实现了运算功能和控制功能 ❖ 计算机的控制中心，提供运算、判断能力 ❖ 构成：ALU、CU、Registers 例：Intel 8088/8086、PIII、P4、Celeron、酷睿、i5 CPU的位数（字长）：4位、8位、16位、32位、64位 是指一次能处理的数据的位数

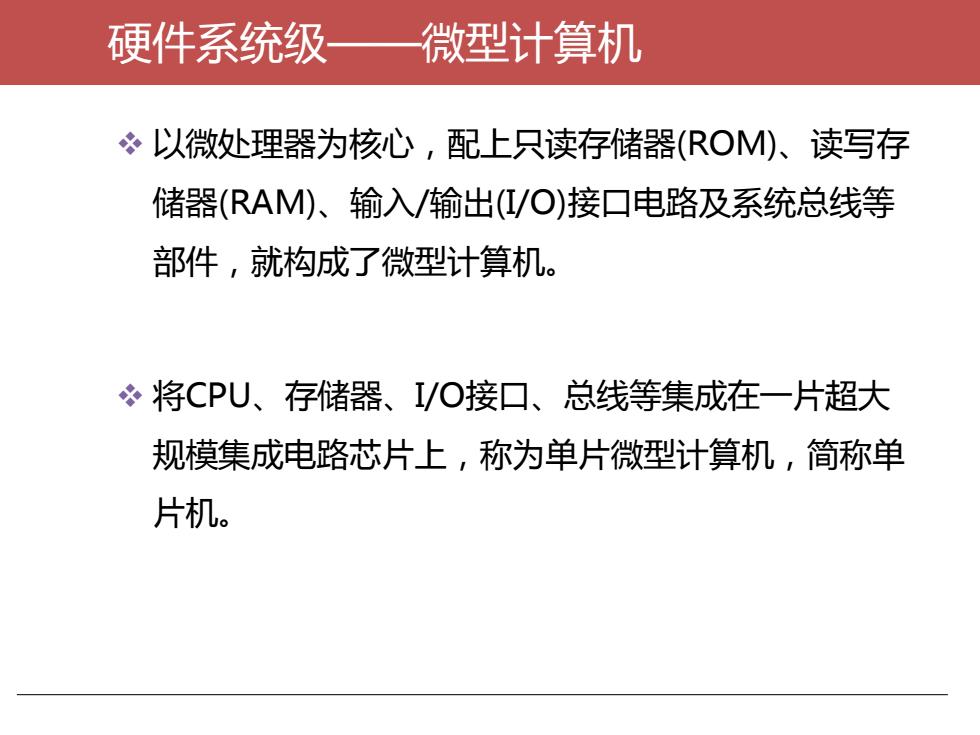

硬件系统级一微型计算机*以微处理器为核心，配上只读存储器(ROM)、读写存储器(RAM)、输入/输出(I/O)接口电路及系统总线等部件，就构成了微型计算机心将CPU、存储器、I/O接口、总线等集成在一片超大规模集成电路芯片上，称为单片微型计算机，简称单片机
硬件系统级——微型计算机 ❖ 以微处理器为核心，配上只读存储器(ROM)、读写存 储器(RAM)、输入/输出(I/O)接口电路及系统总线等 部件，就构成了微型计算机。 ❖ 将CPU、存储器、I/O接口、总线等集成在一片超大 规模集成电路芯片上，称为单片微型计算机，简称单 片机
