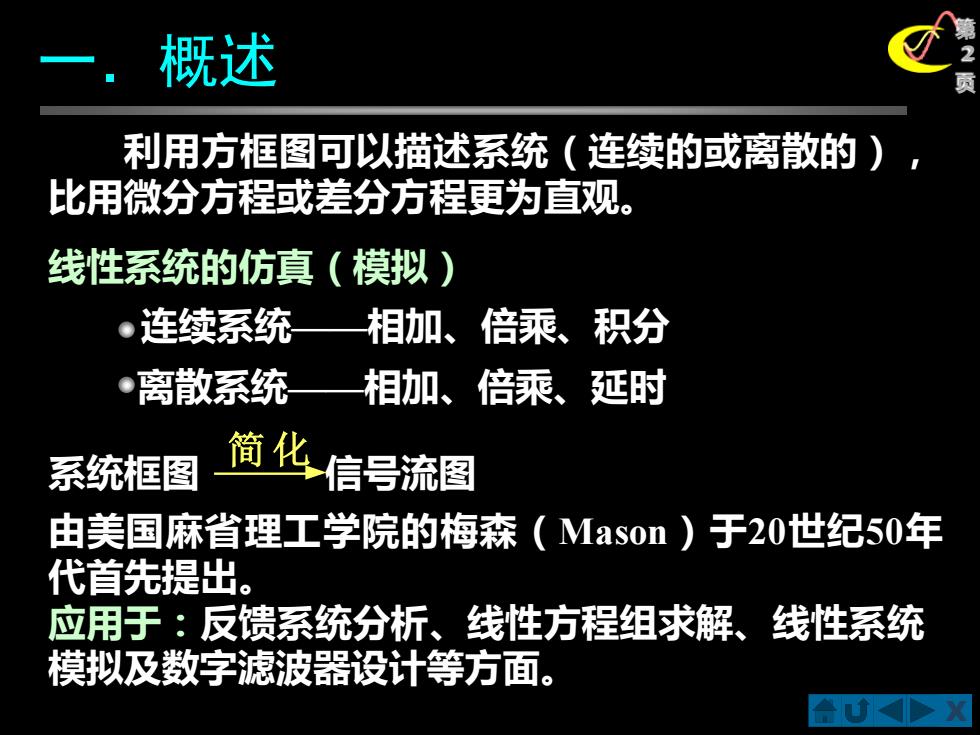

概述 利用方框图可以描述系统（连续的或离散的) 比用微分方程或差分方程更为直观。 线性系统的仿真（模拟） ·连续系统—相加、倍乘、； 积分 ·离散系统—相加、倍乘、 延时 系统框图 简化 信号流图 由美国麻省理工学院的梅森（Mason)于20世纪50年 代首先提出。 应用于：反馈系统分析、线性方程组求解、线性系统 模拟及数字滤波器设计等方面
X 第 2 页 系统框图 信号流图 一．概述 利用方框图可以描述系统（连续的或离散的）， 比用微分方程或差分方程更为直观。 线性系统的仿真（模拟） 连续系统——相加、倍乘、积分 离散系统——相加、倍乘、延时 简 化 由美国麻省理工学院的梅森（Mason）于20世纪50年 代首先提出。 应用于：反馈系统分析、线性方程组求解、线性系统 模拟及数字滤波器设计等方面
信号流图方法的主要优点 系统模型的表示简明清楚； ·简化系统函数的计算方程
X 第 3 信号流图方法的主要优点 页 系统模型的表示简明清楚； 简化系统函数的计算方程
二.系统的信号流图表示法 实际上是用一些点和支路来描述系统： Xs)· Y(s) 流图 H(s) x( H Y(s) 方框图 X(s、Y(s) 称为结点 线段表示信号传输的路径，称为支路。 信号的传输方向用箭头表示，转移函数标在箭头附近， 相当于乘法器
X 第 4 二．系统的信号流图表示法 页 X(s) H(s) Y(s) H(s) X(s) Y(s) 实际上是用一些点和支路来描述系统： 方框图 流图 X(s)、Y(s) 称为结点 线段表示信号传输的路径，称为支路。 信号的传输方向用箭头表示，转移函数标在箭头附近， 相当于乘法器

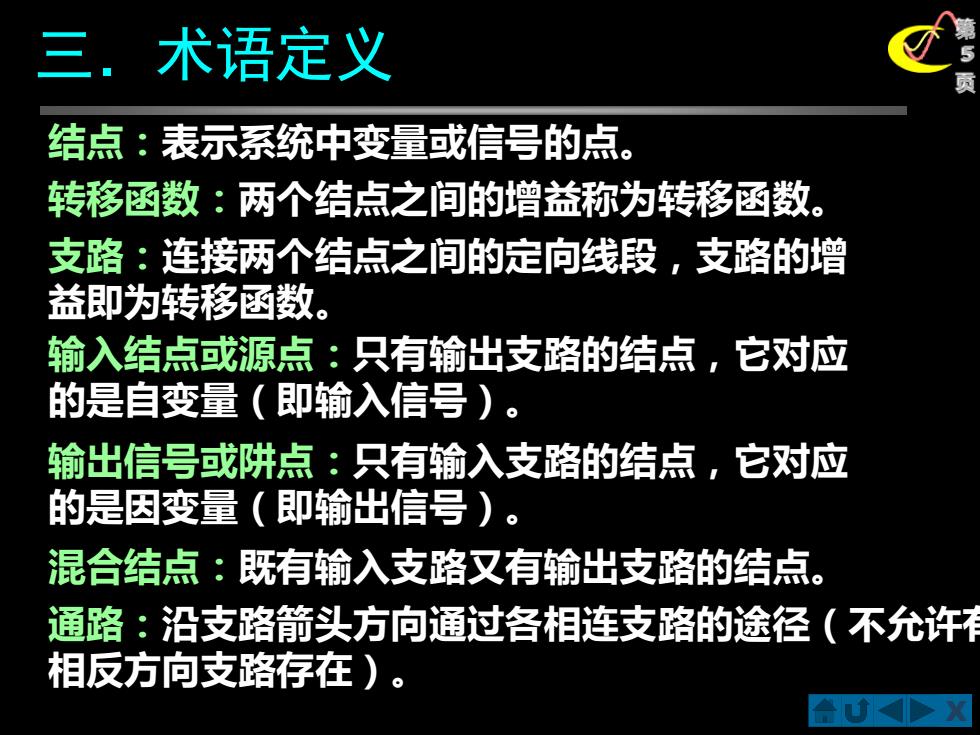

三.术语定义 结点：表示系统中变量或信号的点。 转移函数：两个结点之间的增益称为转移函数。 支路：连接两个结点之间的定向线段，支路的增 益即为转移函数。 输入结点或源点：只有输出支路的结点，它对应 的是自变量（即输入信号）。 输出信号或阱点：只有输入支路的结点，它对应 的是因变量（即输出信号）。 混合结点：既有输入支路又有输出支路的结点。 通路：沿支路箭头方向通过各相连支路的途径（不允许有 相反方向支路存在)
X 第 5 三．术语定义 页 结点：表示系统中变量或信号的点。 转移函数：两个结点之间的增益称为转移函数。 支路：连接两个结点之间的定向线段，支路的增 益即为转移函数。 输入结点或源点：只有输出支路的结点，它对应 的是自变量（即输入信号）。 输出信号或阱点：只有输入支路的结点，它对应 的是因变量（即输出信号）。 混合结点：既有输入支路又有输出支路的结点。 通路：沿支路箭头方向通过各相连支路的途径（不允许有 相反方向支路存在）
