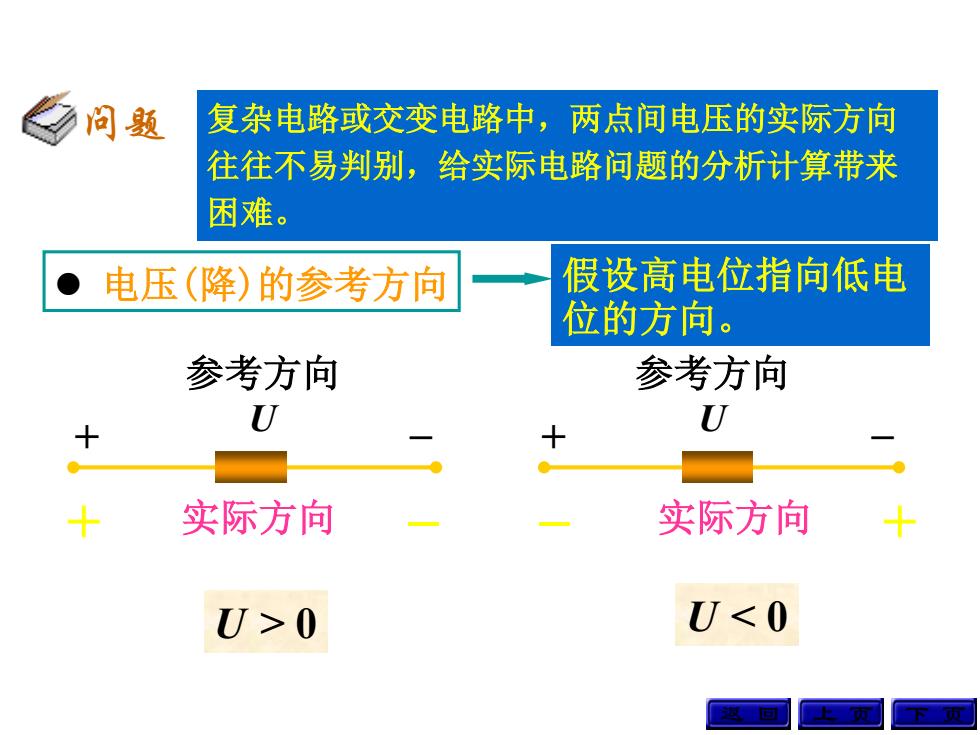

问题 复杂电路或交变电路中，两点间电压的实际方向 往往不易判别，给实际电路问题的分析计算带来 困难。 电压（降）的参考方向 假设高电位指向低电 位的方向。 参考方向 参考方向 + U U + + 实际方向 实际方向 U>0 U<0
复杂电路或交变电路中，两点间电压的实际方向 往往不易判别，给实际电路问题的分析计算带来 困难。 电压(降)的参考方向 U > 0 参考方向 U + – 参考方向 U + – U < 0 假设高电位指向低电 位的方向。 上 页 下 页 问题 + 实际方向 – – 实际方向 + 返 回

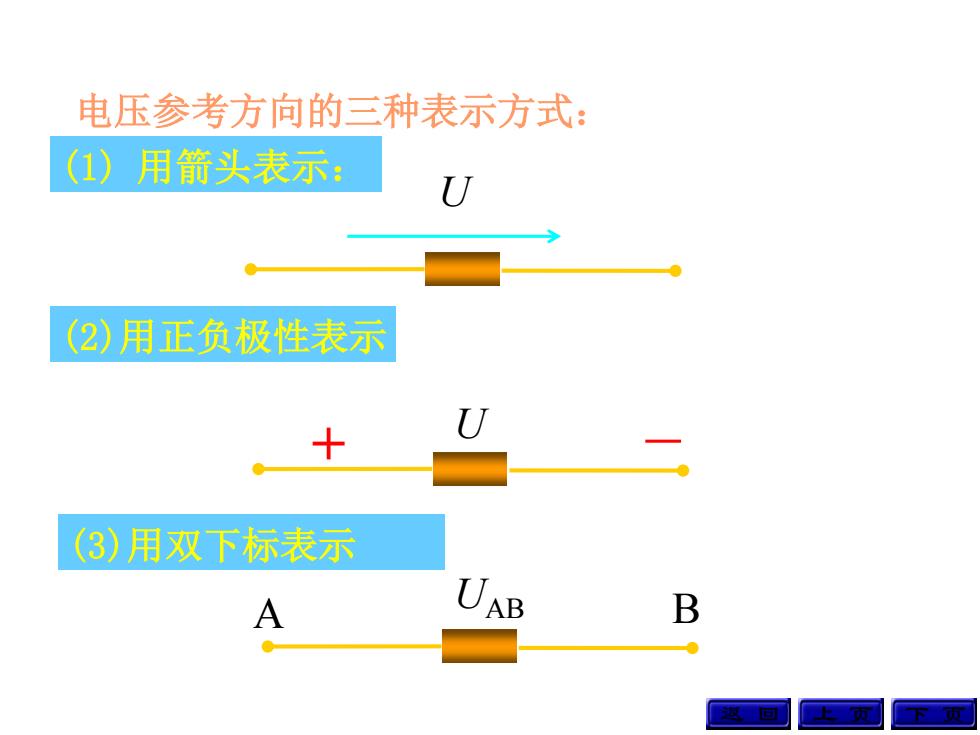

电压参考方向的三种表示方式： (1) 用箭头表示： (2)用正负极性表示 U ● (3)用双下标表示 A UAB B
电压参考方向的三种表示方式： (1) 用箭头表示： (2)用正负极性表示 (3)用双下标表示 U U + A UAB B 返 回 上 页 下 页
3.关联参考方向 元件或支路的，i采用相同的参考方向称之为 关联参考方向。反之，称为非关联参考方向。 u u 关联参考方向 非关联参考方向
元件或支路的u，i 采用相同的参考方向称之为 关联参考方向。反之，称为非关联参考方向。 关联参考方向 非关联参考方向 3.关联参考方向 i + - - + i u u 返 回 上 页 下 页

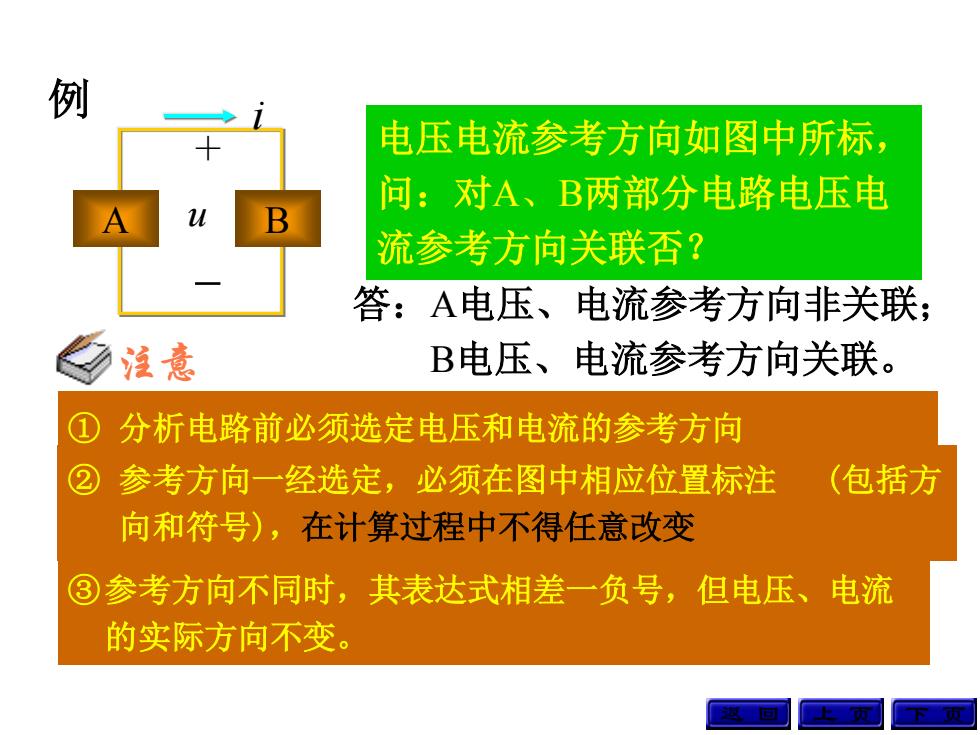

例 电压电流参考方向如图中所标， 问：对A、B两部分电路电压电 流参考方向关联否？ 答：A电压、电流参考方向非关联； 注意 B电压、电流参考方向关联。 ① 分析电路前必须选定电压和电流的参考方向 ② 参考方向一经选定，必须在图中相应位置标注 (包括方 向和符号)，在计算过程中不得任意改变 ③参考方向不同时，其表达式相差一负号，但电压、电流 的实际方向不变
① 分析电路前必须选定电压和电流的参考方向 ② 参考方向一经选定，必须在图中相应位置标注 (包括方 向和符号)，在计算过程中不得任意改变 ③参考方向不同时，其表达式相差一负号，但电压、电流 的实际方向不变。 例 电压电流参考方向如图中所标， 问：对A、B两部分电路电压电 流参考方向关联否？ 答：A电压、电流参考方向非关联； B电压、电流参考方向关联。 上 页 下 页 注意 ＋ － A u B i 返 回

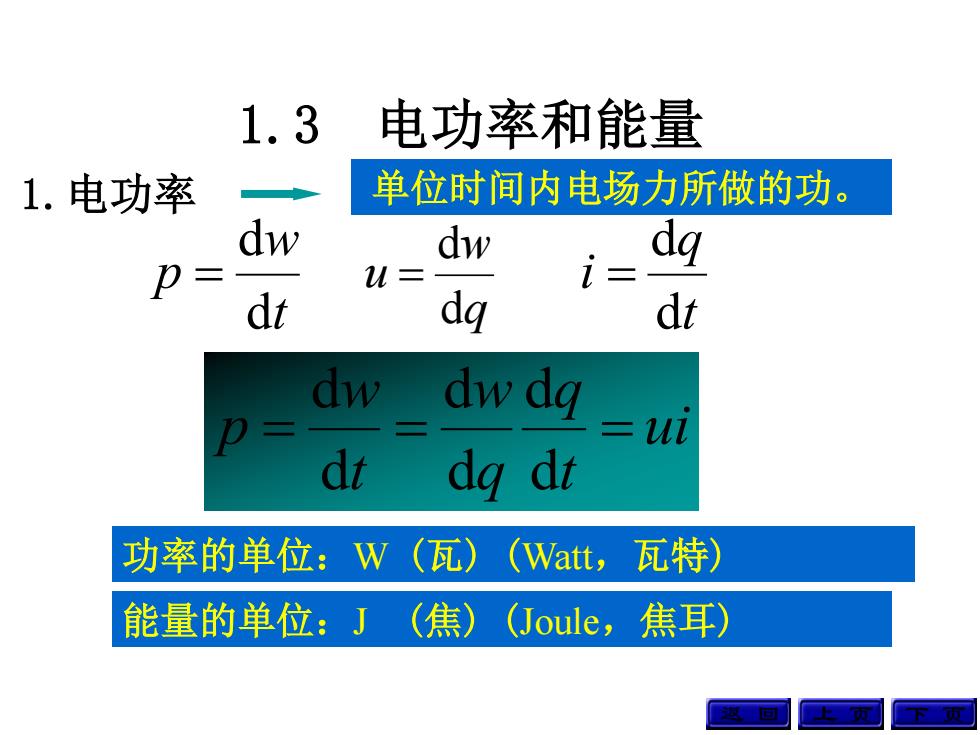

1.3 电功率和能量 1.电功率 单位时间内电场力所做的功。 dw dw dq u= i= dt dq dt dw dw dq 三U dt dg dt 功率的单位：W(瓦) (Watt,瓦特) 能量的单位：J(焦) (Joule,焦耳)
1.3 电功率和能量 1.电功率 t w p d d ui t q q w t w p d d d d d d 功率的单位：W (瓦) (Watt，瓦特) 能量的单位：J (焦) (Joule，焦耳) 单位时间内电场力所做的功。 上 页 下 页 q w u d d t q i d d 返 回
