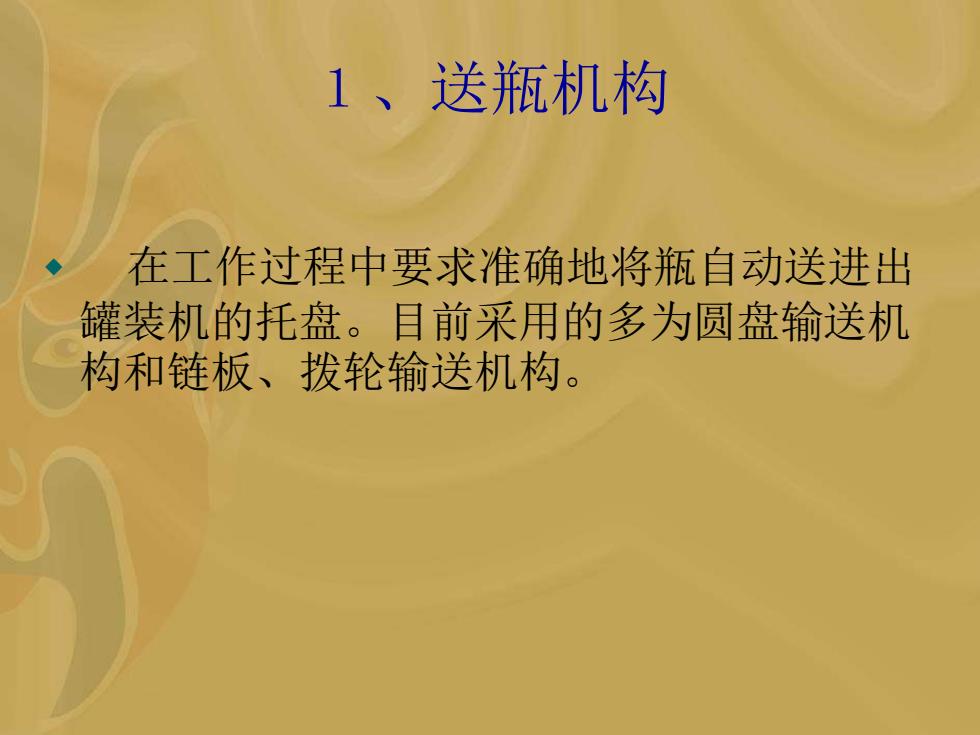

１、送瓶机构 在工作过程中要求准确地将瓶自动送进出 罐装机的托盘。目前采用的多为圆盘输送机 构和链板、拨轮输送机构
１、送瓶机构 在工作过程中要求准确地将瓶自动送进出 罐装机的托盘。目前采用的多为圆盘输送机 构和链板、拨轮输送机构
1）圆盘输送机构 （1） 结构：见图。 （2） 工作过程：瓶存放在回 转圆盘2上，借惯性及离心 力作用，移向圆盘边缘，在 边缘有挡板3，挡住瓶罐以 免掉落，在圆盘一侧，装置 有弧形导板4，并与挡板形 成导槽，经螺旋分隔器5整 理，进行等距离排列，再由 爪式拨轮拨进装料机构工作 台7上进行装料
1）圆盘输送机构 （1） 结构：见图。 （2） 工作过程：瓶存放在回 转圆盘2上，借惯性及离心 力作用，移向圆盘边缘，在 边缘有挡板3，挡住瓶罐以 免掉落，在圆盘一侧，装置 有弧形导板4，并与挡板形 成导槽，经螺旋分隔器5整 理，进行等距离排列，再由 爪式拨轮拨进装料机构工作 台7上进行装料
2）链板、拨轮输送机构 结构：见图 工作过程： 瓶由链 板式输送机（1）送 入，由四爪拨轮（2） 分隔整理排列，沿 定位板（3）进入装 料机构（4）进行装 料，经由四爪拔轮 （5）拔出，由链板 式输送机（6）带走， 完成输送瓶罐工作
2）链板、拨轮输送机构 结构：见图 工作过程： 瓶由链 板式输送机（1）送 入，由四爪拨轮（2） 分隔整理排列，沿 定位板（3）进入装 料机构（4）进行装 料，经由四爪拔轮 （5）拔出，由链板 式输送机（6）带走， 完成输送瓶罐工作
２、瓶罐的升降机构 在装料机中，把瓶罐升到规定的位置进行 装料，然后又把装满的瓶罐下降到规定的位 置，这一作用是由瓶罐升降机构来完成的。 目前采用的有三种形式：滑道式、压缩空 气式和压缩空气混合式
２、瓶罐的升降机构 在装料机中，把瓶罐升到规定的位置进行 装料，然后又把装满的瓶罐下降到规定的位 置，这一作用是由瓶罐升降机构来完成的。 目前采用的有三种形式：滑道式、压缩空 气式和压缩空气混合式

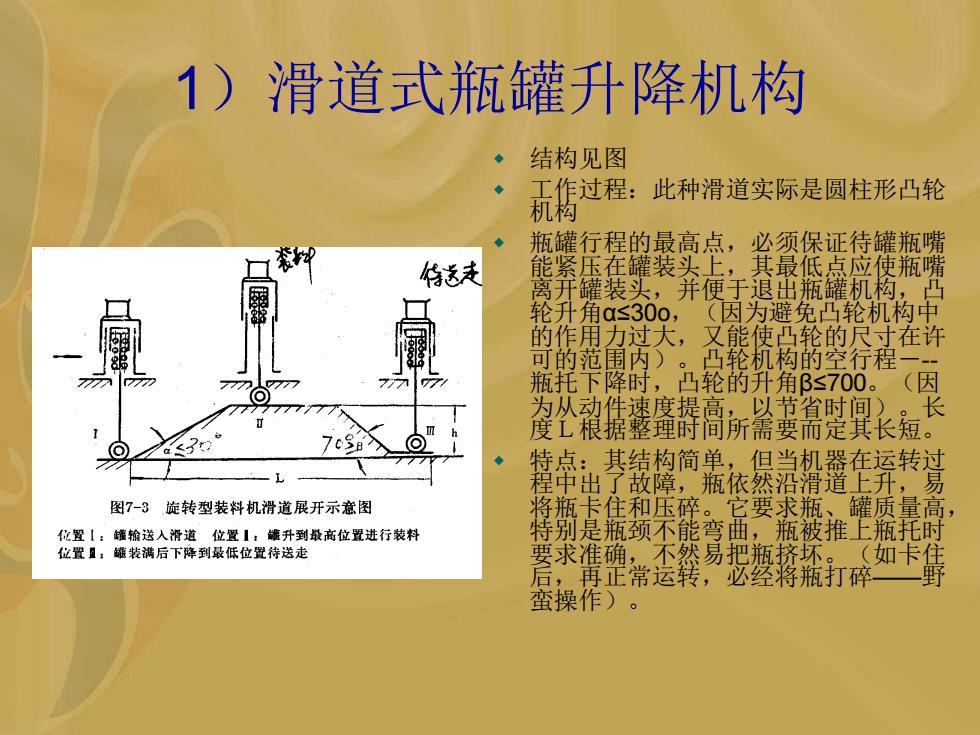

1）滑道式瓶罐升降机构 结构见图 工作过程：此种滑道实际是圆柱形凸轮 机构 瓶罐行程的最高点，必须保证待罐瓶嘴 能紧压在罐装头上，其最低点应使瓶嘴 离开罐装头，并便于退出瓶罐机构，凸 轮升角α≤30o，（因为避免凸轮机构中 的作用力过大，又能使凸轮的尺寸在许 可的范围内）。凸轮机构的空行程－- 瓶托下降时，凸轮的升角β≤700。（因 为从动件速度提高，以节省时间）。长 度Ｌ根据整理时间所需要而定其长短。 特点：其结构简单，但当机器在运转过 程中出了故障，瓶依然沿滑道上升，易 将瓶卡住和压碎。它要求瓶、罐质量高， 特别是瓶颈不能弯曲，瓶被推上瓶托时 要求准确，不然易把瓶挤坏。（如卡住 后，再正常运转，必经将瓶打碎——野 蛮操作）
1）滑道式瓶罐升降机构 结构见图 工作过程：此种滑道实际是圆柱形凸轮 机构 瓶罐行程的最高点，必须保证待罐瓶嘴 能紧压在罐装头上，其最低点应使瓶嘴 离开罐装头，并便于退出瓶罐机构，凸 轮升角α≤30o，（因为避免凸轮机构中 的作用力过大，又能使凸轮的尺寸在许 可的范围内）。凸轮机构的空行程－- 瓶托下降时，凸轮的升角β≤700。（因 为从动件速度提高，以节省时间）。长 度Ｌ根据整理时间所需要而定其长短。 特点：其结构简单，但当机器在运转过 程中出了故障，瓶依然沿滑道上升，易 将瓶卡住和压碎。它要求瓶、罐质量高， 特别是瓶颈不能弯曲，瓶被推上瓶托时 要求准确，不然易把瓶挤坏。（如卡住 后，再正常运转，必经将瓶打碎——野 蛮操作）
