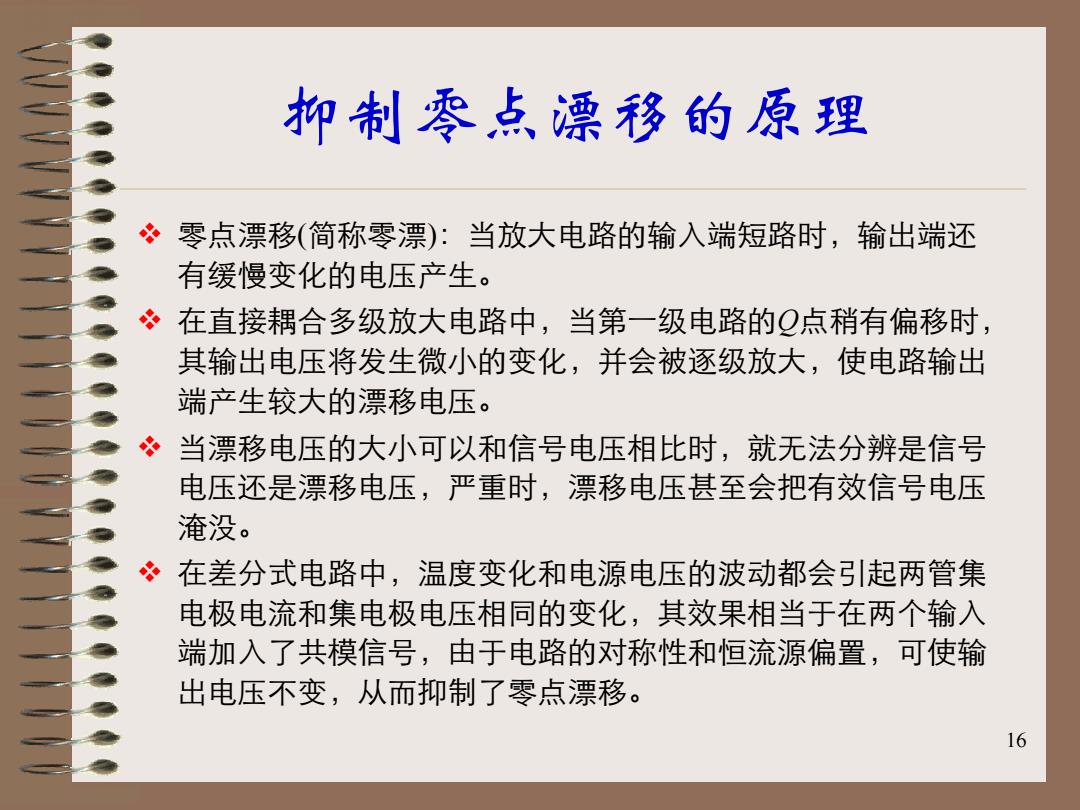

抑制零点漂移的原理 零点漂移（简称零漂）：当放大电路的输入端短路时，输出端还 有缓慢变化的电压产生。 在直接耦合多级放大电路中，当第一级电路的Q点稍有偏移时， 其输出电压将发生微小的变化，并会被逐级放大，使电路输出 端产生较大的漂移电压。 当漂移电压的大小可以和信号电压相比时，就无法分辨是信号 电压还是漂移电压，严重时，漂移电压甚至会把有效信号电压 淹没。 在差分式电路中，温度变化和电源电压的波动都会引起两管集 电极电流和集电极电压相同的变化，其效果相当于在两个输入 端加入了共模信号，由于电路的对称性和恒流源偏置，可使输 出电压不变，从而抑制了零点漂移。 16
16 抑制零点漂移的原理 零点漂移 (简称零漂 )：当放大电路的输入端短路时，输出端还 有缓慢变化的电压产生。 在直接耦合多级放大电路中，当第一级电路的 Q点稍有偏移时， 其输出电压将发生微小的变化，并会被逐级放大，使电路输出 端产生较大的漂移电压。 当漂移电压的大小可以和信号电压相比时，就无法分辨是信号 电压还是漂移电压，严重时，漂移电压甚至会把有效信号电压 淹没。 在差分式电路中，温度变化和电源电压的波动都会引起两管集 电极电流和集电极电压相同的变化，其效果相当于在两个输入 端加入了共模信号，由于电路的对称性和恒流源偏置，可使输 出电压不变，从而抑制了零点漂移
双端输入、双端输出的差模电压增益 若输入为差模方式，y1=-v2=vd2, 一管的电流增加，另一管的电流减小， 在电路完全对称的条件下，I。1的增加 量等于I2的减小量，所以流过恒流源 的电流不变，v。0,故交流通路等效 为下图。 当从两管集电极作双端输出时，其差 模电压增益与单管放大电路的电压增 益相同，即 y。=yo1-2= BR。 2Vi
17 双端输入、双端输出的差模电压增益 若输入为差模方式， vi1=-vi2=vid/2， 一管的电流增加，另一管的电流减小， 在电路完全对称的条件下, IC1的增加 量等于 IC2的减小量，所以流过恒流源 的电流 I0不变， v e=0，故交流通路等效 为下图。 当从两管集电极作双端输出时，其差 模电压增益与单管放大电路的电压增 益相同，即 be c i o i i o o id o VD r R v v v v v v v v A β = = − − − = = 1 1 1 2 1 2 2 2

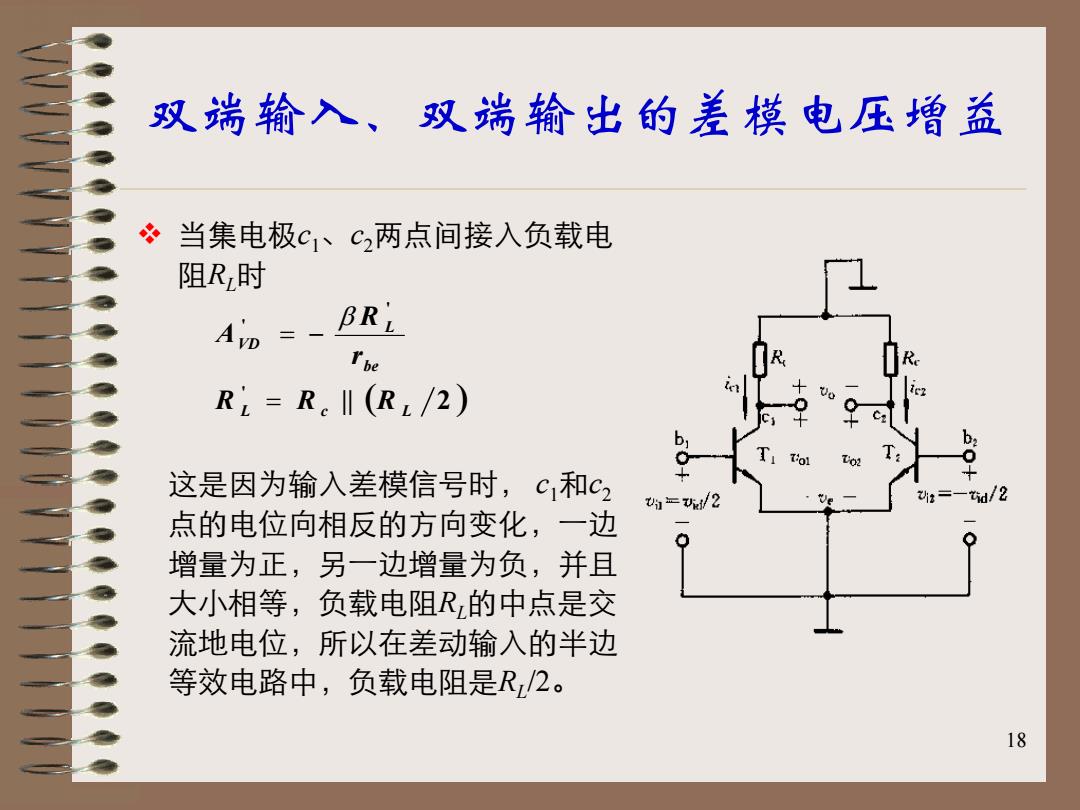

双端输入、双端输出的差模电压增益 当集电极c1、c2两点间接入负载电 阻R时 BRL R=Rc‖(R,/2) 这是因为输入差模信号时，c,和C2 h正/2 Vi:=-td/2 点的电位向相反的方向变化，一边 增量为正，另一边增量为负，并且 大小相等，负载电阻R的中点是交 流地电位，所以在差动输入的半边 等效电路中，负载电阻是R,/2。 18
18 双端输入、双端输出的差模电压增益 当集电极 c1、 c 2两点间接入负载电 阻 R L 时 这是因为输入差模信号时， c1和 c 2 点的电位向相反的方向变化，一边 增量为正，另一边增量为负，并且 大小相等，负载电阻 R L的中点是交 流地电位，所以在差动输入的半边 等效电路中，负载电阻是 R L/2 。 || ( ) 2 ' ' ' L c L be L VD R R R r R A = = − β

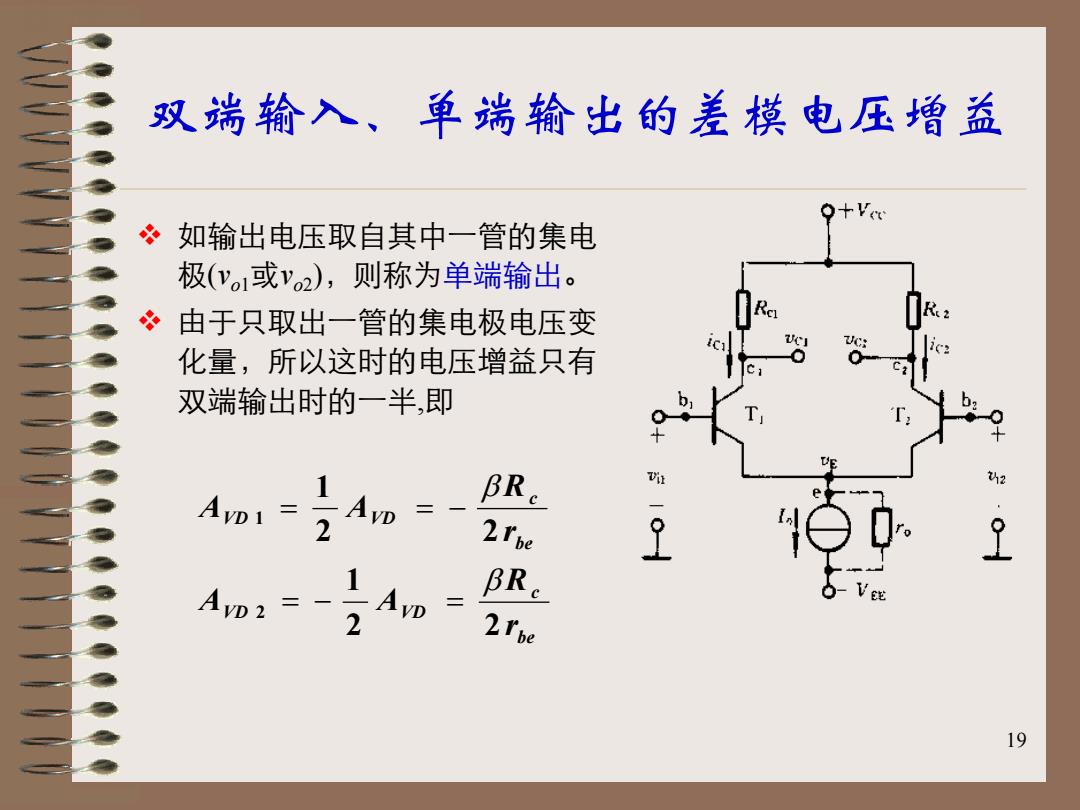

双端输入、单端输出的差模电压增益 ?如输出电压取自其中一管的集电 极(vo1或vo2),则称为单端输出。 必 由于只取出一管的集电极电压变 化量，所以这时的电压增益只有 双端输出时的一半，即 BR。 2 1 19
19 双端输入、单端输出的差模电压增益 如输出电压取自其中一管的集电 极 ( v o1或 v o 2 )，则称为单端输出 。 由于只取出一管的集电极电压变 化量，所以这时的电压增益只有 双端输出时的一半,即 be c VD VD be c VD VD r R A A r R A A 2 2 1 2 2 1 2 1 β β = − = = = −

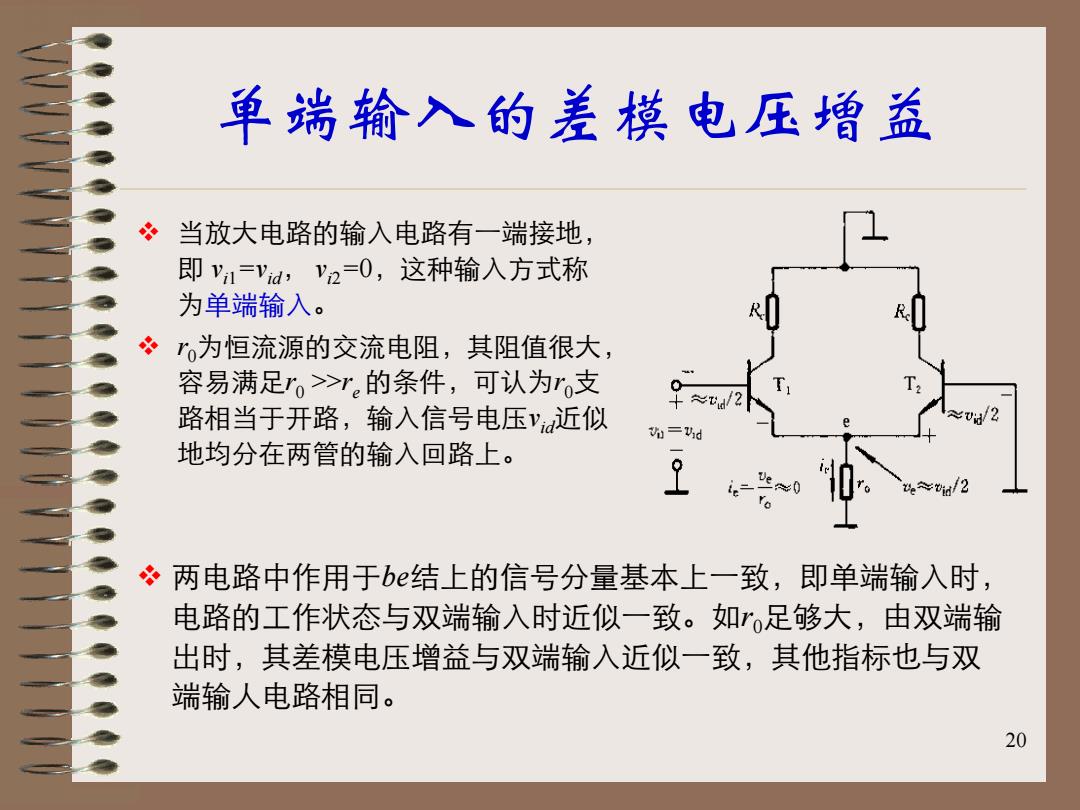

单端输入的差模电压增益 当放大电路的输入电路有一端接地， 即v=vd,v2=0, 这种输入方式称 为单端输入。 为恒流源的交流电阻，其阻值很大， 容易满足r。>>r的条件，可认为r支 路相当于开路，输入信号电压'a近似 hd 地均分在两管的输入回路上。 冬两电路中作用于b结上的信号分量基本上一致，即单端输入时， 电路的工作状态与双端输入时近似一致。如”足够大，由双端输 出时，其差模电压增益与双端输入近似一致，其他指标也与双 端输人电路相同。 20
20 单端输入的差模电压增益 当放大电路的输入电路有一端接地， 即 vi1=vid， vi2 = 0，这种输入方式称 为单端输入 。 r 0为恒流源的交流电阻，其阻值很大， 容易满足 r 0 >> re 的条件，可认为 r 0 支 路相当于开路，输入信号电压 vid近似 地均分在两管的输入回路上。 两电路中作用于be结上的信号分量基本上一致，即单端输入时， 电路的工作状态与双端输入时近似一致。如 r 0足够大，由双端输 出时，其差模电压增益与双端输入近似一致，其他指标也与双 端输人电路相同
