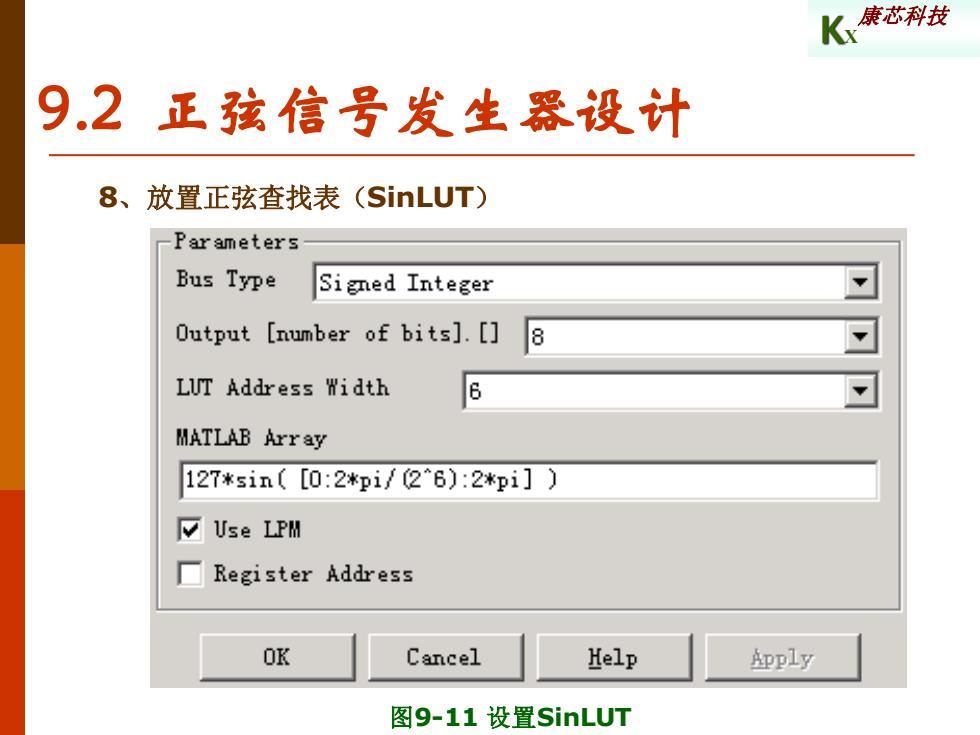

K 康芯科技 9.2正弦信号发生器设计 8、放置正弦查找表(SinLUT) Parameters Bus Type Signed Integer Output [number of bits].[ 8 LUT Address Width 6 MATLAB Array 127*sin([0:2*pi/2^6):2*pi]) Use LPM Register Address OK Cancel Help Apply 图9-11设置SinLUT
KX 康芯科技 9.2 正弦信号发生器设计 图9-11 设置SinLUT 8、放置正弦查找表（SinLUT）

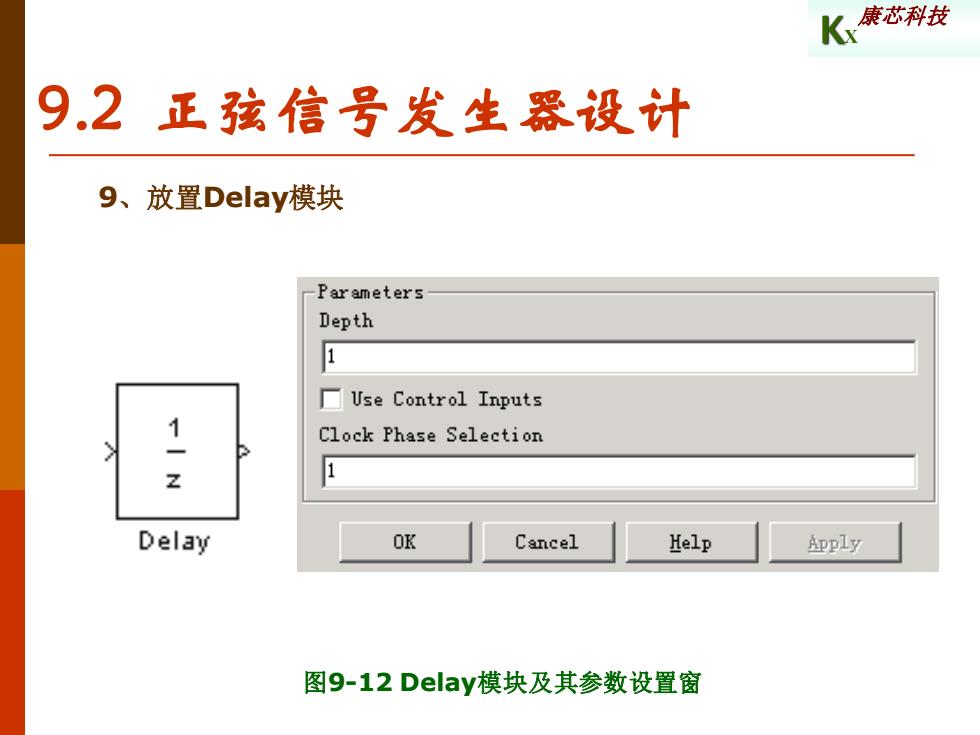

K康芯科技 9.2正孩信号发生器设计 9、放置Delay模块 -Parameters Depth 1 ■Use Control Inputs Clock Phase Selection 1 Delay OK Cancel Help Apply 图9-12 Delay模块及其参数设置窗
KX 康芯科技 9.2 正弦信号发生器设计 图9-12 Delay模块及其参数设置窗 9、放置Delay模块

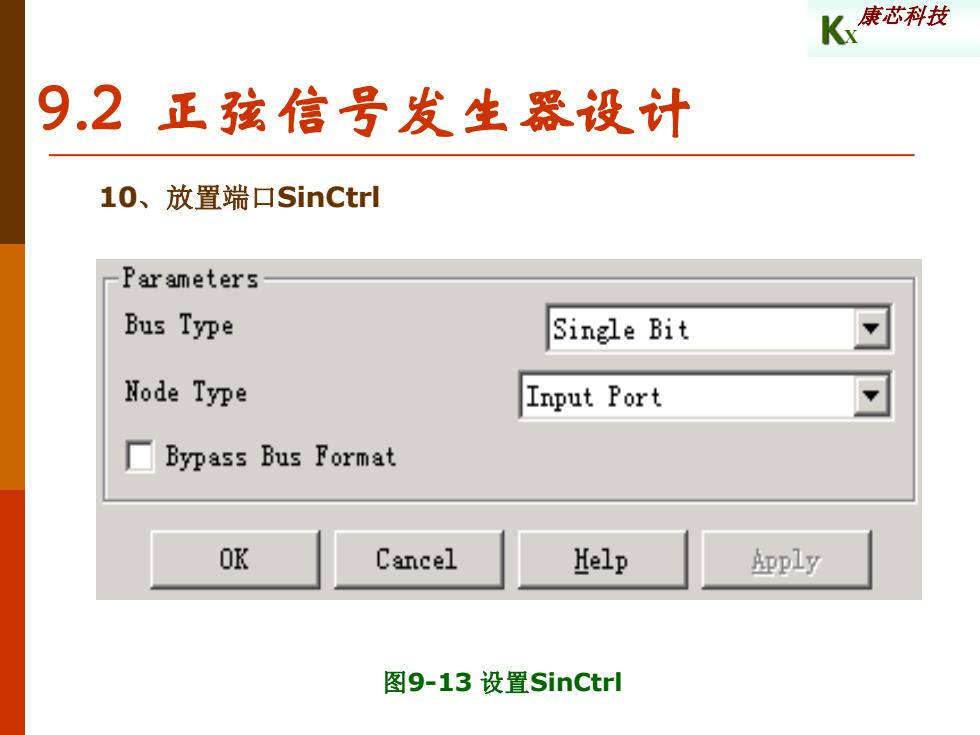

K蘖科技 9.2正孩信号发生器设计 10、放置端口SinCtrl Parameters Bus Type Single Bit Node Type Input Port Bypass Bus Format OK Cancel Help 如ply 图9-13设置SinCtrl
KX 康芯科技 9.2 正弦信号发生器设计 图9-13 设置SinCtrl 10、放置端口SinCtrl
K康芯科技 9.2正孩信号发生器设计 10、放置端口SinCtrl Parameters Bus Type Single Bit Node Type Input Port Bypass Bus Format OK Cancel Help 知ply 图9-13设置SinCtrl
KX 康芯科技 9.2 正弦信号发生器设计 图9-13 设置SinCtrl 10、放置端口SinCtrl

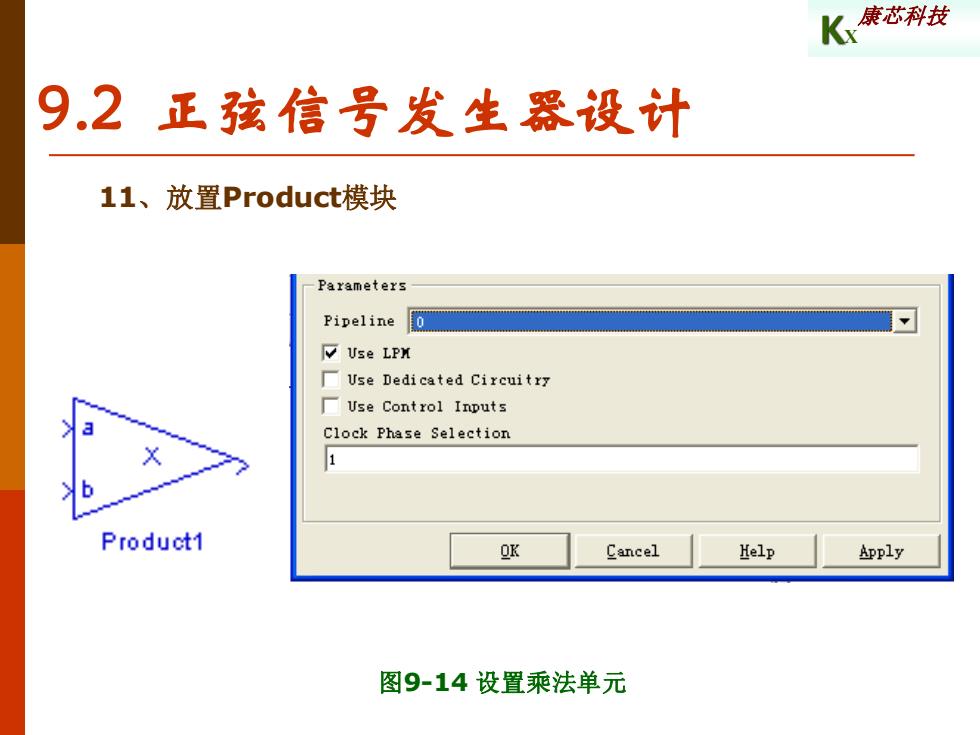

K康还科技 9.2正孩信号发生器设计 11、放置Product模块 Parameters Pipeline 0 Use LPX Use Dedicated Circuitrz 厂Use Control Inputs Clock Phase Selection Product1 OK Cancel Help Apply 图9-14设置乘法单元
KX 康芯科技 9.2 正弦信号发生器设计 图9-14 设置乘法单元 11、放置Product模块
