三、倾斜荷载下地基的破坏形式■倾斜荷载引起的地基失稳破坏形式有表层滑动和深层整体滑动破坏。11
11 三、倾斜荷载下地基的破坏形式 ◼ 倾斜荷载引起的地基失稳破坏形式有表 层滑动和深层整体滑动破坏

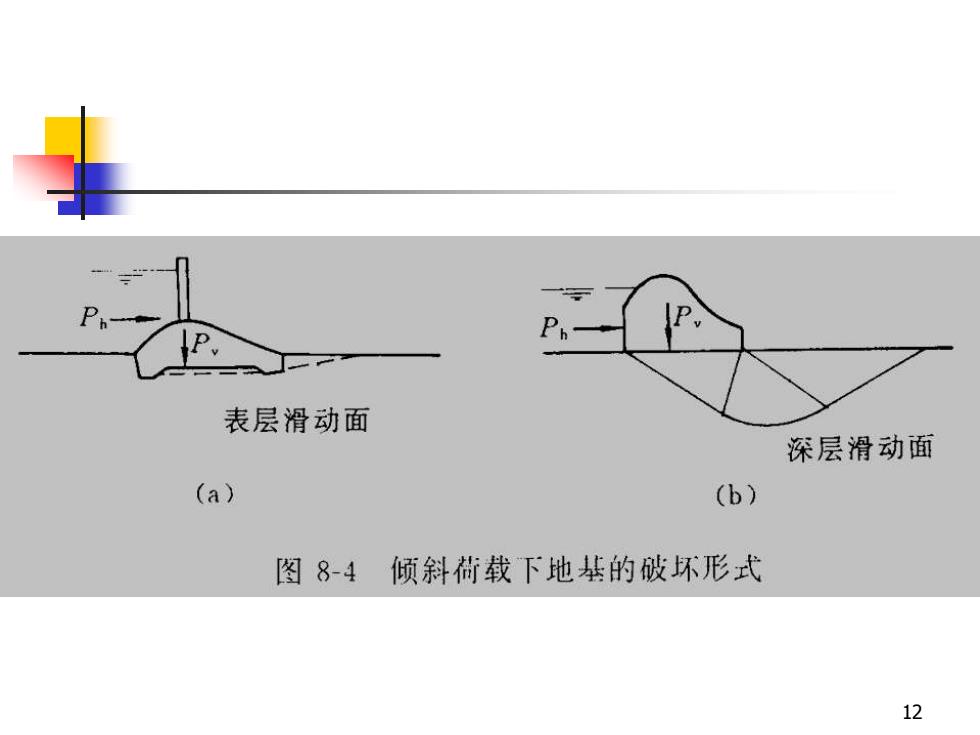

S表层滑动面深层滑动面(a)(b)图8-4倾斜荷载下地基的破坏形式12
12

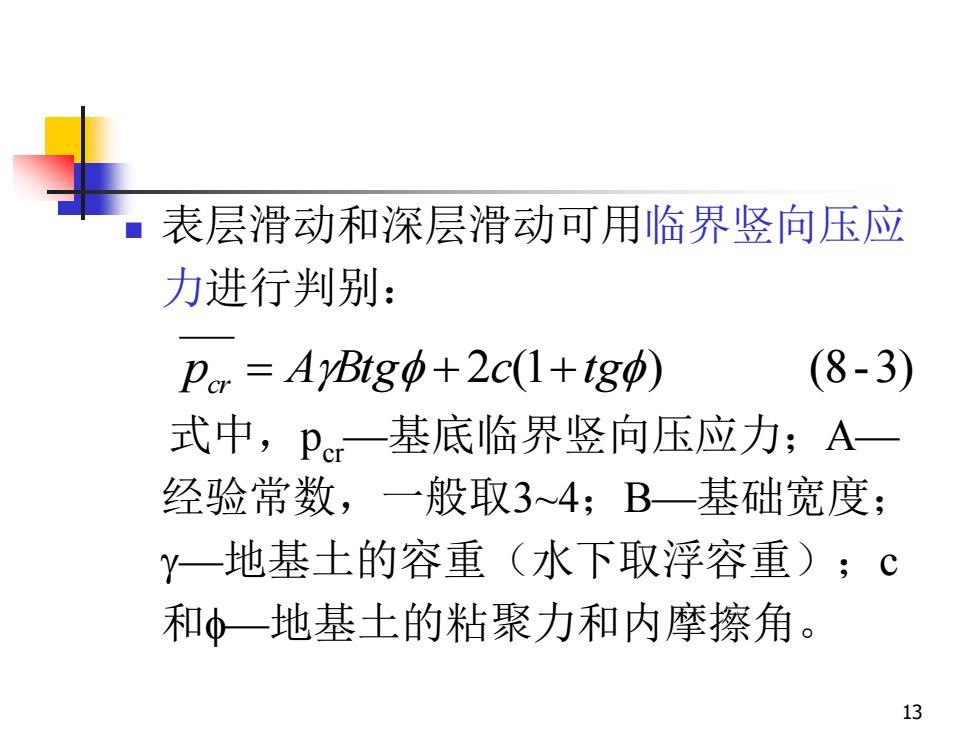

表层滑动和深层滑动可用临界竖向压应力进行判别：(8-3)Per = AyBtgΦ + 2c(1 +tgd)式中，Pcr一基底临界竖向压应力；A一经验常数，一般取3~4；B一基础宽度；一地基土的容重（水下取浮容重）；c和一地基土的粘聚力和内摩擦角。13
13 ◼ 表层滑动和深层滑动可用临界竖向压应 力进行判别： 式中，pcr—基底临界竖向压应力；A— 经验常数，一般取3~4；B—基础宽度； —地基土的容重（水下取浮容重）；c 和—地基土的粘聚力和内摩擦角。 p ABtg 2c(1 t g) (8-3) cr = + +

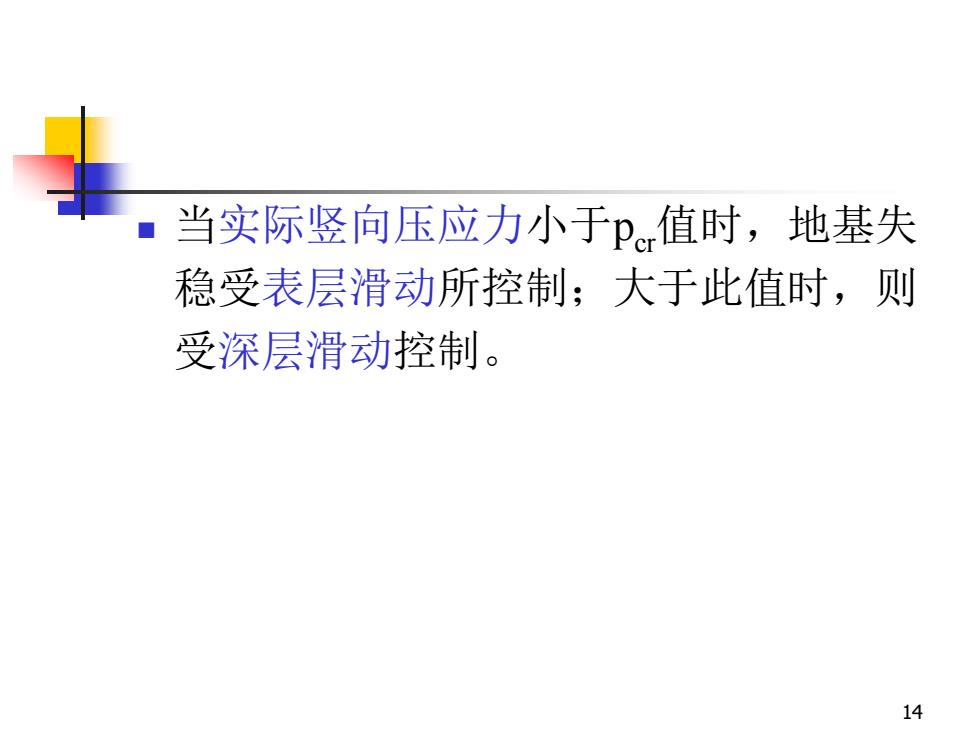

当实际竖向压应力小于p值时，地基失稳受表层滑动所控制：大于此值时，则受深层滑动控制。14
14 ◼ 当实际竖向压应力小于pcr值时，地基失 稳受表层滑动所控制；大于此值时，则 受深层滑动控制

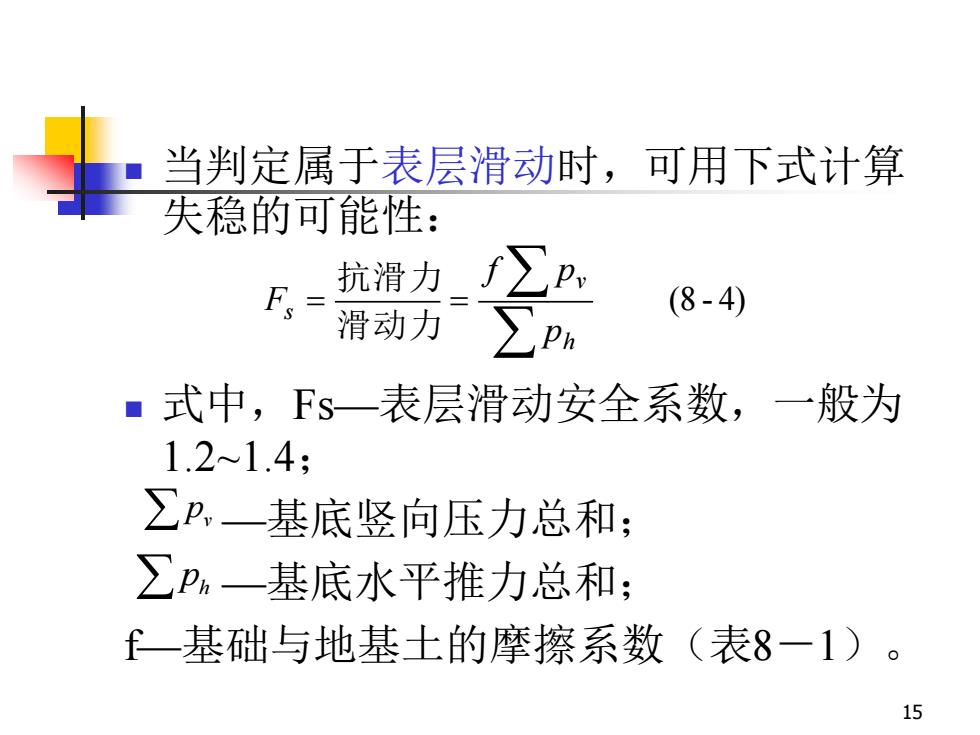

当判定属于表层滑动时，可用下式计算失稳的可能性：fEpy抗滑力F.=(8 - 4)滑动力Zph式中，Fs一表层滑动安全系数，一般为1.2~1.4;Zp一基底竖向压力总和;Zph一基底水平推力总和；f一基础与地基土的摩擦系数（表8一1）。15
15 ◼ 当判定属于表层滑动时，可用下式计算 失稳的可能性： ◼ 式中，Fs—表层滑动安全系数，一般为 1.2~1.4； —基底竖向压力总和； —基底水平推力总和； f—基础与地基土的摩擦系数（表8－1）。 (8 - 4) = = h v s p f p F 滑动力 抗滑力 pv ph
