《土力学与地基基础》课程教学课件（PPT讲稿）第二章 土的渗透性和渗流问题 第三节 二维渗流与流网 第四节 渗透力和渗透变形

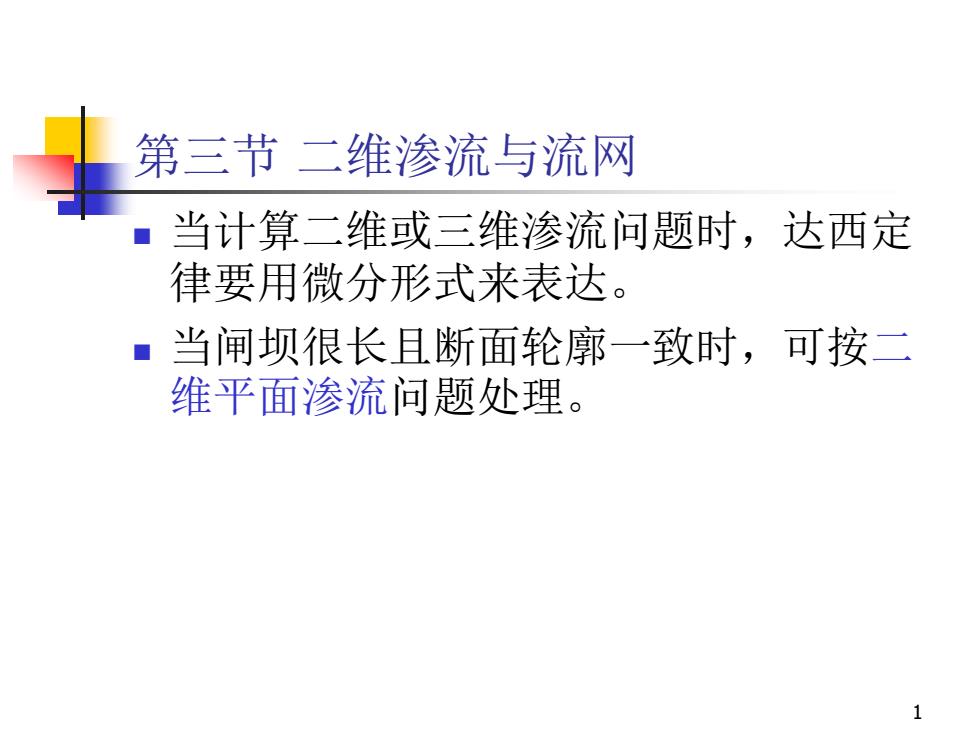

第三节二维渗流与流网当计算二维或三维渗流问题时，达西定律要用微分形式来表达。当闸坝很长且断面轮廓一致时，可按二维平面渗流问题处理1

1 第三节 二维渗流与流网 ◼ 当计算二维或三维渗流问题时，达西定 律要用微分形式来表达。 ◼ 当闸坝很长且断面轮廓一致时，可按二 维平面渗流问题处理

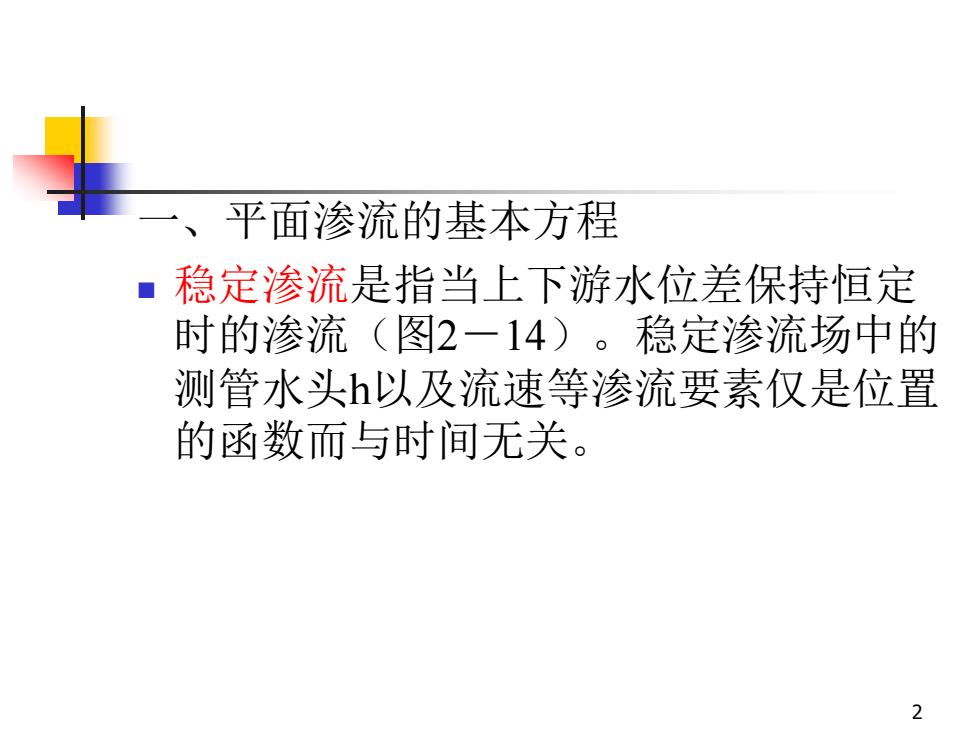

、平面渗流的基本方程稳定渗流是指当上下游水位差保持恒定时的渗流（图2一14）。稳定渗流场中的测管水头h以及流速等渗流要素仅是位置的函数而与时间无关。2

2 一、平面渗流的基本方程 ◼ 稳定渗流是指当上下游水位差保持恒定 时的渗流（图2－14）。稳定渗流场中的 测管水头h以及流速等渗流要素仅是位置 的函数而与时间无关

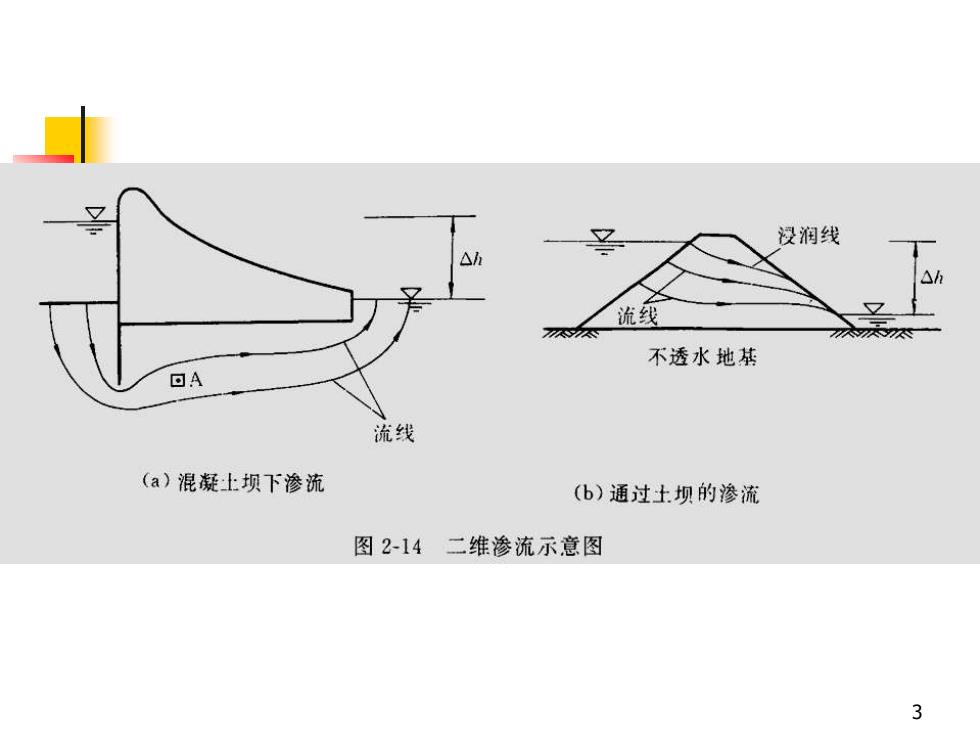

没润线Ah27流线1不透水地基DA流线（a）混凝上坝下渗流（b）通过土坝的渗流图2-14二维渗流示意图3

3

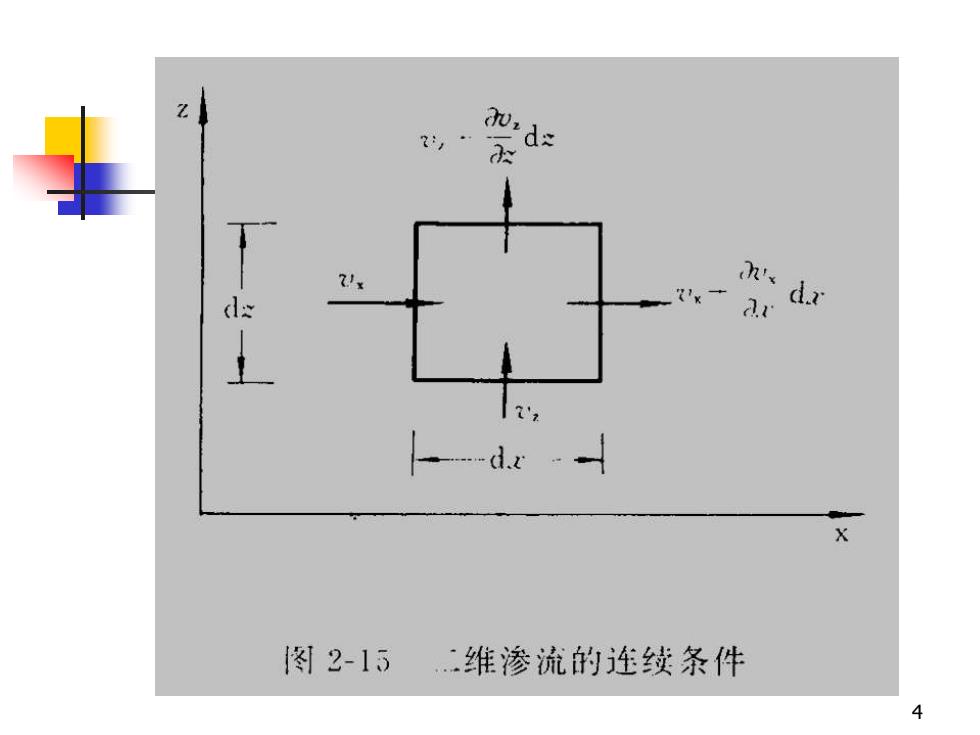

aro,AZxd.d11图]2-15二维渗流的连续条件

4

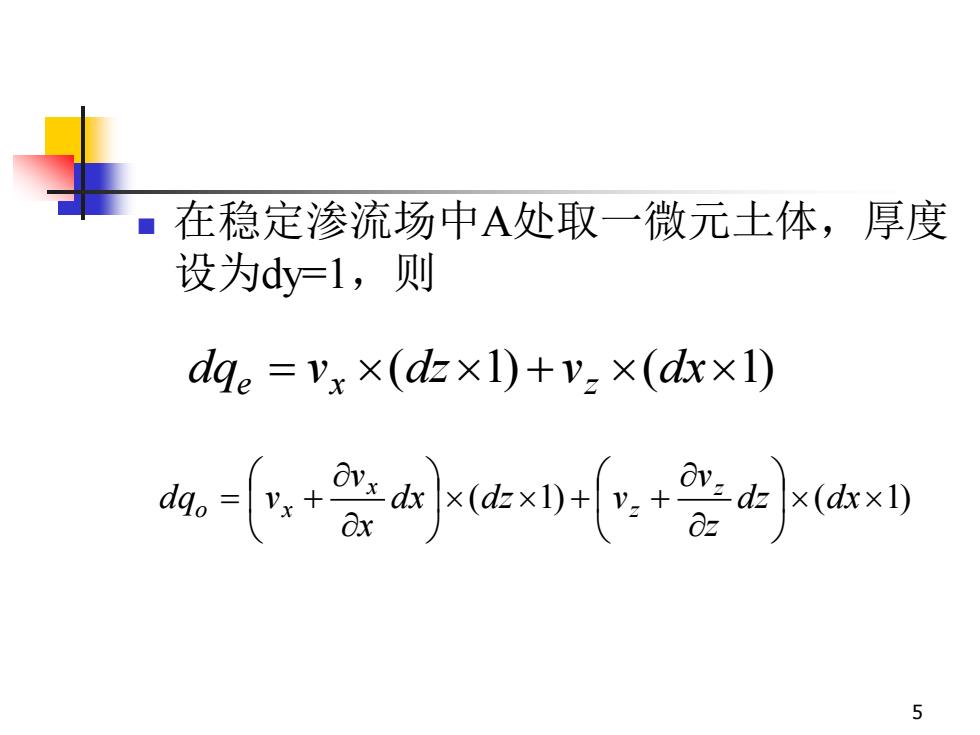

在稳定渗流场中A处取一微元土体，厚度设为dy=1，则dqe = Vx ×(dz×l)+Vz ×(dx×l)1×(dz×1)+×(dx×l)V-+dzdx5

5 ◼ 在稳定渗流场中A处取一微元土体，厚度 设为dy=1，则 dq = v (dz1) + v (dx1) e x z ( 1) ( 1)          + +        = + d z d x z v d x d z v x v d q v z z x o x
