第四节桩基础的设计步骤一、收集设计资料充分掌握设计原始资料，包括建筑物类型、荷载、工程地质勘察资料、材料来源及施工技术设备等情况，并尽量了解当地使用桩基的经验以供设计参考
第四节 桩基础的设计步骤 一、收集设计资料 • 充分掌握设计原始资料，包括建筑物类型、 荷载、工程地质勘察资料、材料来源及施 工技术设备等情况，并尽量了解当地使用 桩基的经验以供设计参考

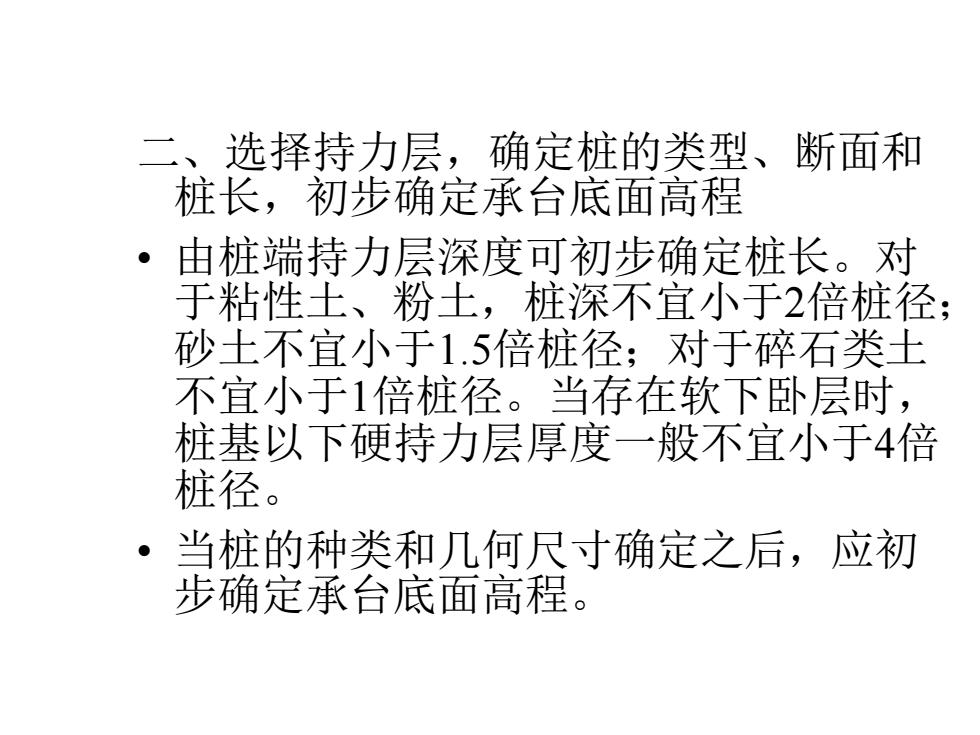

二、选择持力层，确定桩的类型、断面和桩长，初步确定承台底面高程·由桩端持力层深度可初步确定桩长。对于粘性土、粉土，桩深不宜小于2倍桩径砂土不宜小于1.5倍桩径；对于碎石类王不宜小于1倍桩径。当存在软下卧层时，桩基以下硬持力层厚度一般不宜小于4倍桩径。·当桩的种类和几何尺寸确定之后，应初步确定承台底面高程
二、选择持力层，确定桩的类型、断面和 桩长，初步确定承台底面高程 • 由桩端持力层深度可初步确定桩长。对 于粘性土、粉土，桩深不宜小于2倍桩径； 砂土不宜小于1.5倍桩径；对于碎石类土 不宜小于1倍桩径。当存在软下卧层时， 桩基以下硬持力层厚度一般不宜小于4倍 桩径。 • 当桩的种类和几何尺寸确定之后，应初 步确定承台底面高程

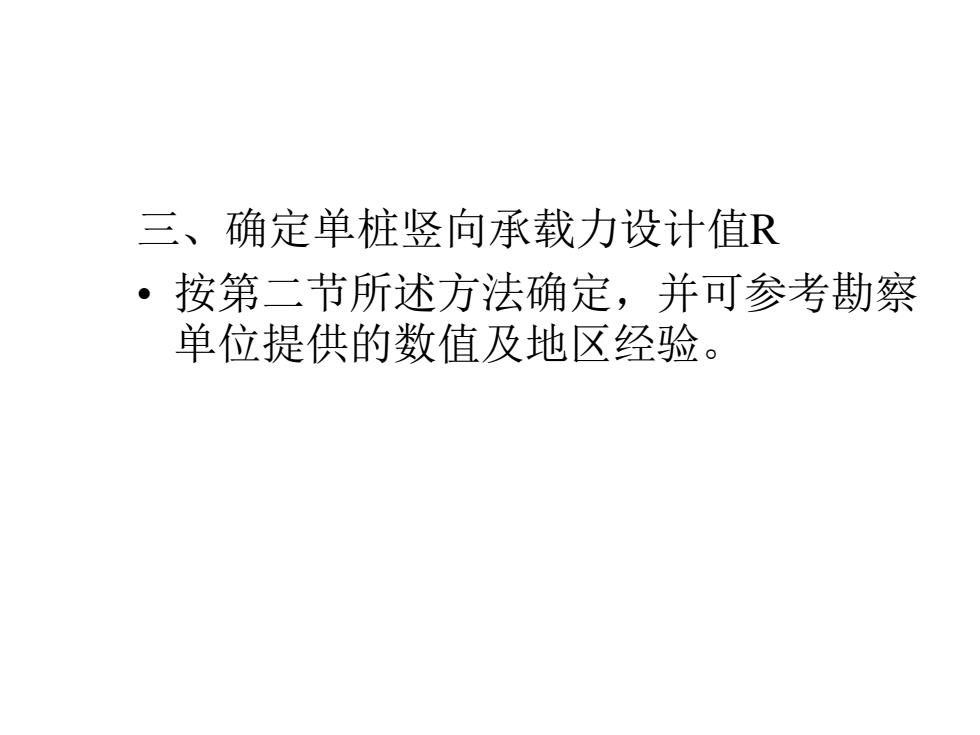

三、确定单桩竖向承载力设计值R·按第二节所述方法确定，并可参考勘察单位提供的数值及地区经验
三、确定单桩竖向承载力设计值R • 按第二节所述方法确定，并可参考勘察 单位提供的数值及地区经验

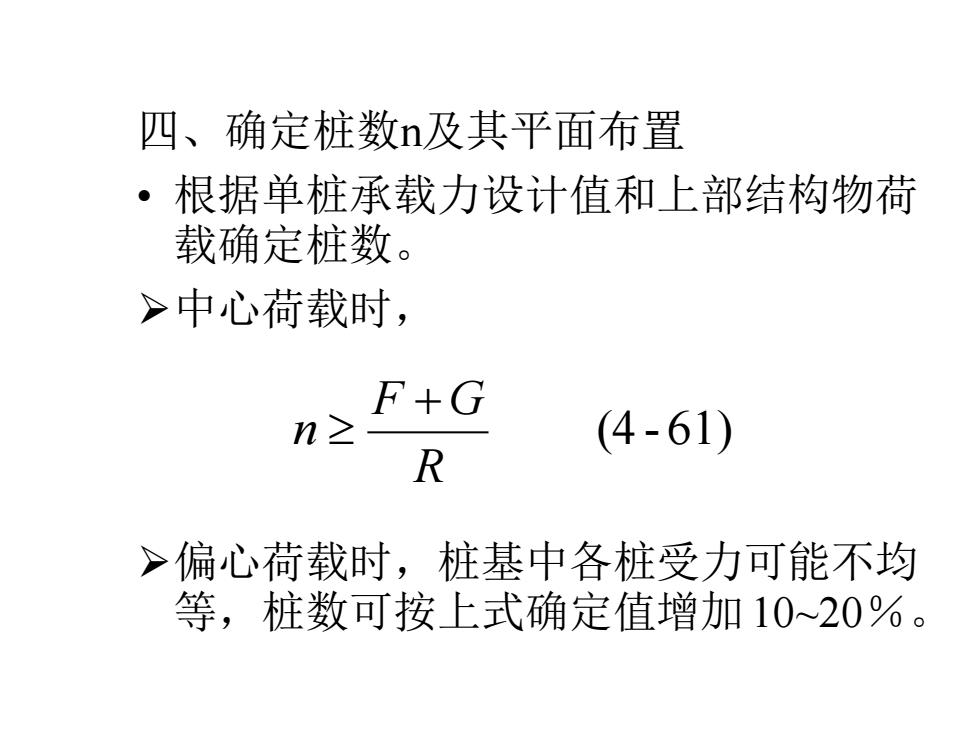

四、确定桩数n及其平面布置·根据单桩承载力设计值和上部结构物荷载确定桩数。>中心荷载时，F+Gn≥(4-61)R>偏心荷载时，桩基中各桩受力可能不均等，桩数可按上式确定值增加10~20%
四、确定桩数n及其平面布置 • 根据单桩承载力设计值和上部结构物荷 载确定桩数。 ➢中心荷载时， ➢偏心荷载时，桩基中各桩受力可能不均 等，桩数可按上式确定值增加10~20％。 (4 - 61) R F G n +

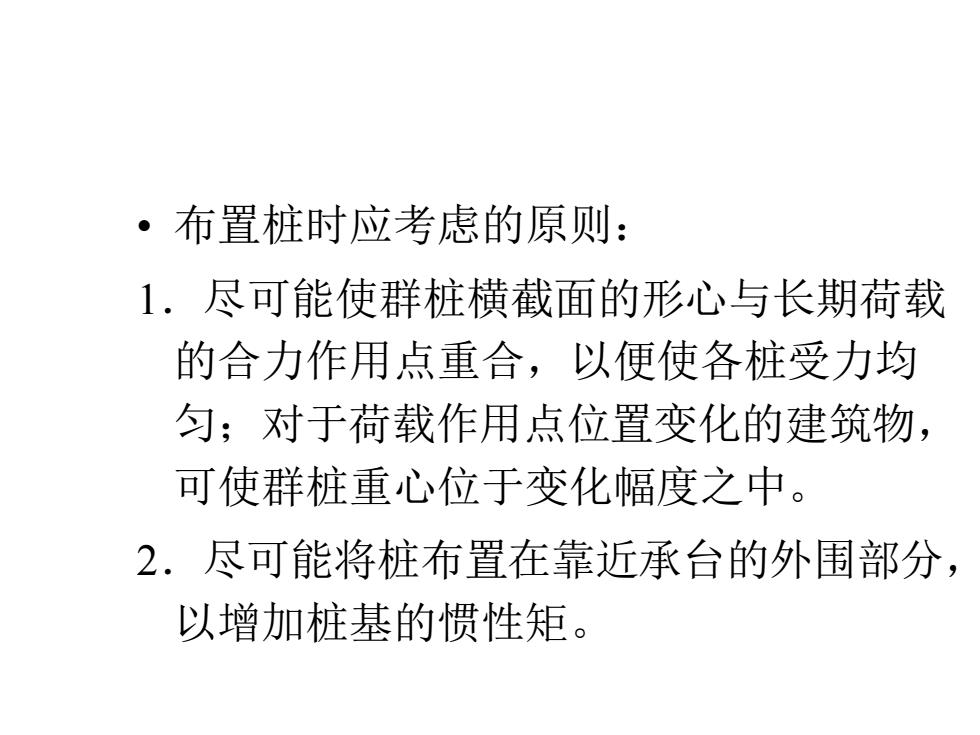

·布置桩时应考虑的原则：1，尽可能使群桩横截面的形心与长期荷载的合力作用点重合，以便使各桩受力均匀：对于荷载作用点位置变化的建筑物，可使群桩重心位于变化幅度之中。2.尽可能将桩布置在靠近承台的外围部分，以增加桩基的惯性矩
• 布置桩时应考虑的原则： 1．尽可能使群桩横截面的形心与长期荷载 的合力作用点重合，以便使各桩受力均 匀；对于荷载作用点位置变化的建筑物， 可使群桩重心位于变化幅度之中。 2．尽可能将桩布置在靠近承台的外围部分， 以增加桩基的惯性矩
