《土力学与地基基础》课程教学课件（PPT讲稿）第十章 桩基础与深基础 第二节 单桩承载力的确定

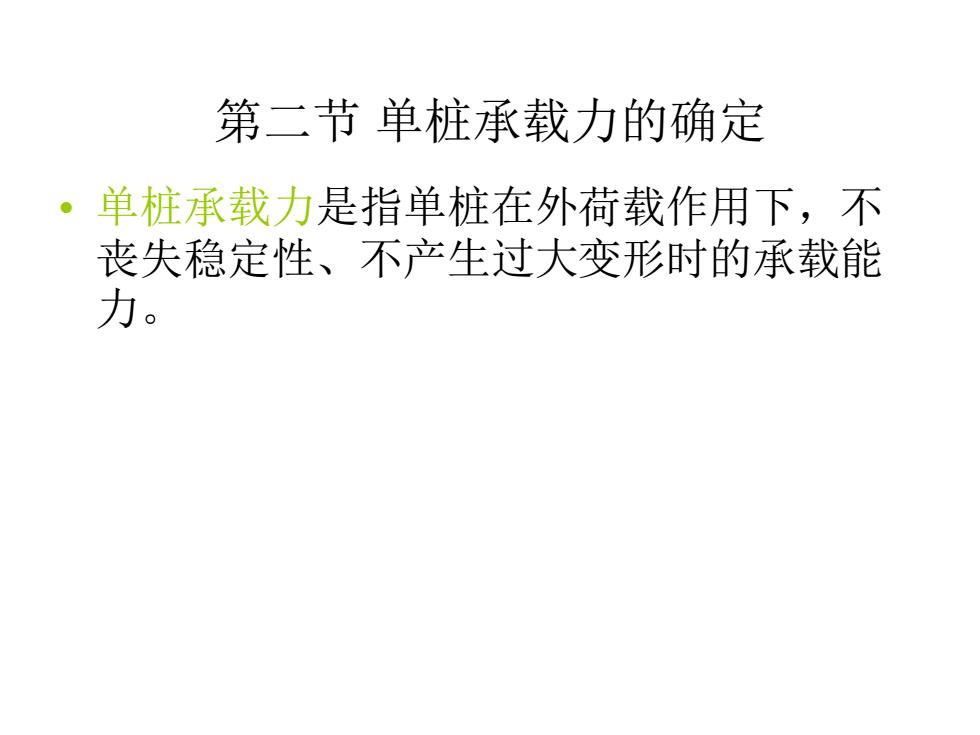

第二节单桩承载力的确定。单桩承载力是指单桩在外荷载作用下，不丧失稳定性、不产生过大变形时的承载能力

第二节 单桩承载力的确定 • 单桩承载力是指单桩在外荷载作用下，不 丧失稳定性、不产生过大变形时的承载能 力

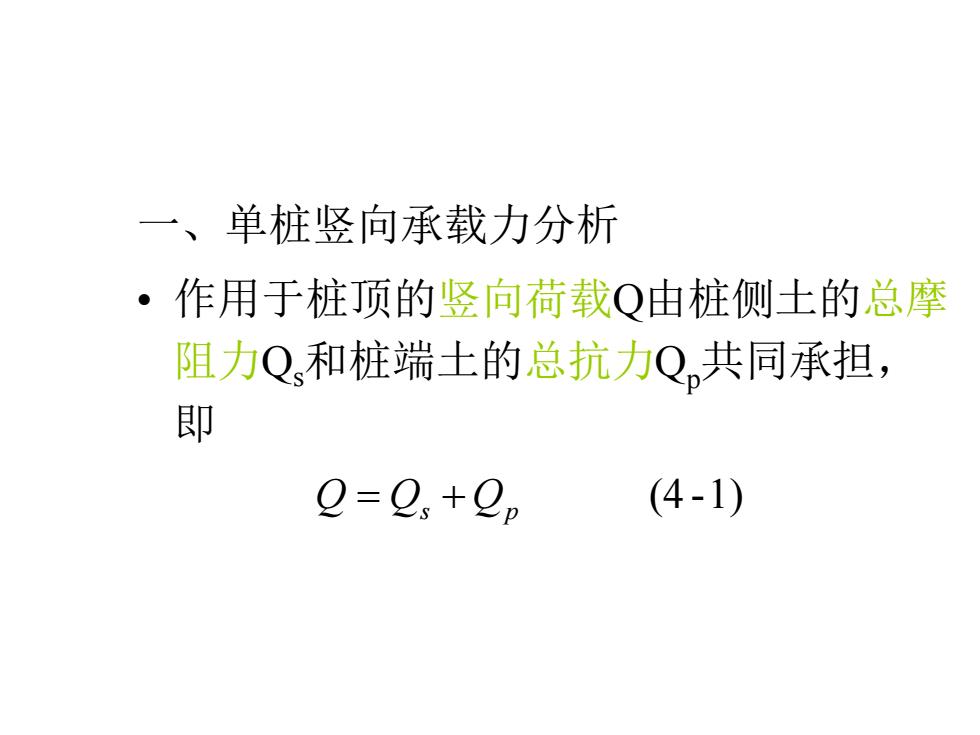

一、单桩竖向承载力分析·作用于桩顶的竖向荷载Q由桩侧土的总摩阻力Q,和桩端土的总抗力Q,共同承担，即(4 -1)Q=Q,+Qp

一、单桩竖向承载力分析 • 作用于桩顶的竖向荷载Q由桩侧土的总摩 阻力Qs和桩端土的总抗力Qp共同承担， 即 (4 -1) Q = Qs + Qp

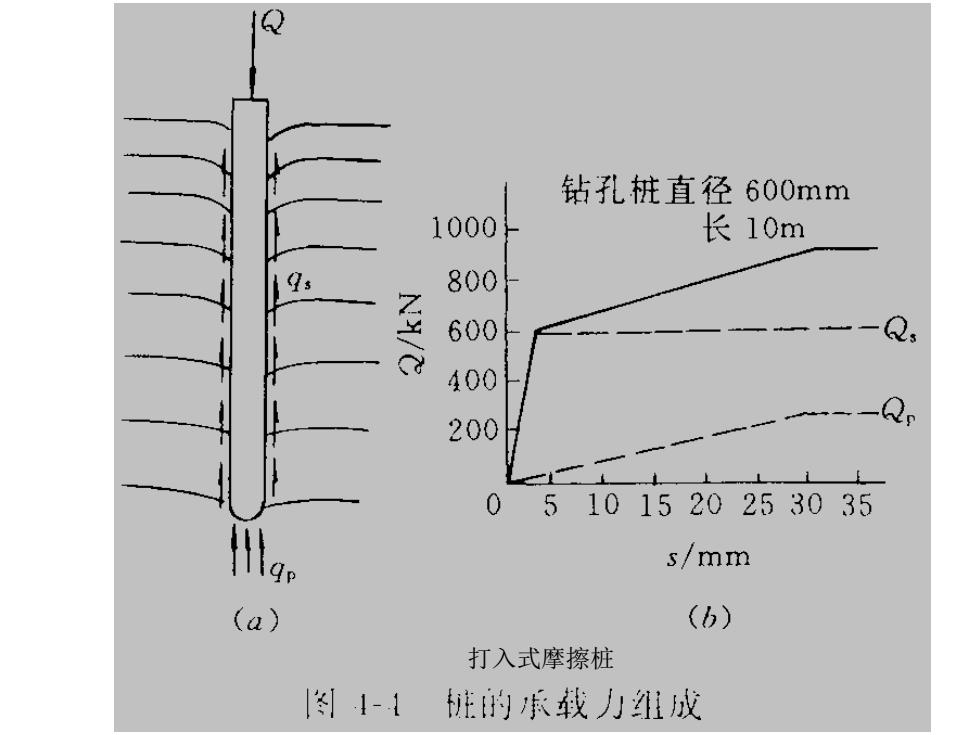

Q钻孔桩直径600mm1000长10m8004sZ二60024002000510 1520253035s/mmTigr(b)(a)打入式摩擦桩[图→桩的承载力组成

打入式摩擦桩

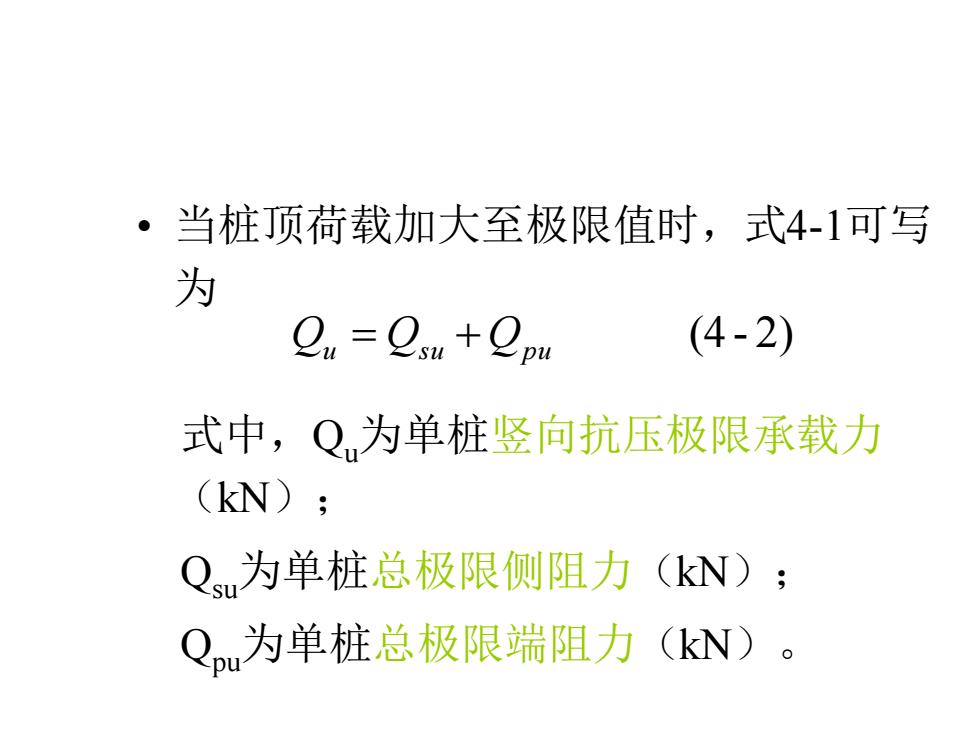

·当桩顶荷载加大至极限值时，式4-1可写为(4 - 2)Qu=Qsu +Qpp式中，Q为单桩竖向抗压极限承载力(KN) ;Qs,为单桩总极限侧阻力（kN）;Qpu为单桩总极限端阻力（kN）

• 当桩顶荷载加大至极限值时，式4-1可写 为 式中，Qu为单桩竖向抗压极限承载力 （kN）； Qsu为单桩总极限侧阻力（kN）； Qpu为单桩总极限端阻力（kN）。 (4 - 2) Qu = Qs u + Qp u

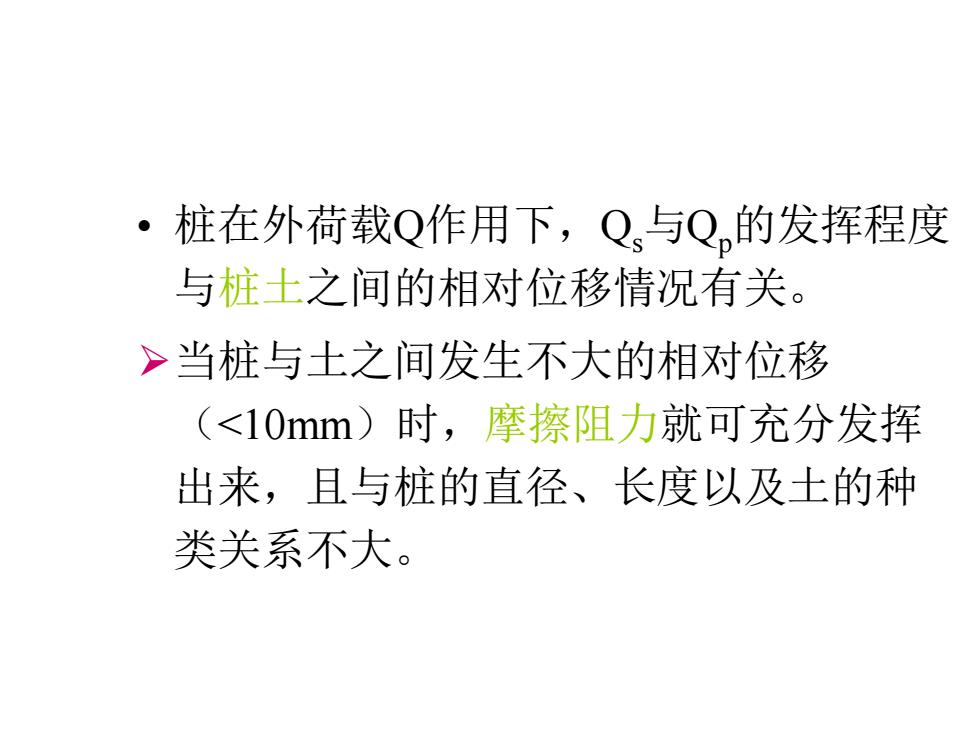

·桩在外荷载Q作用下，Q.与Q,的发挥程度与桩土之间的相对位移情况有关。>当桩与王之间发生不大的相对位移（<10mm）时，摩擦阻力就可充分发挥出来，且与桩的直径、长度以及土的种类关系不大

• 桩在外荷载Q作用下，Qs与Qp的发挥程度 与桩土之间的相对位移情况有关。 ➢当桩与土之间发生不大的相对位移 （<10mm）时，摩擦阻力就可充分发挥 出来，且与桩的直径、长度以及土的种 类关系不大
