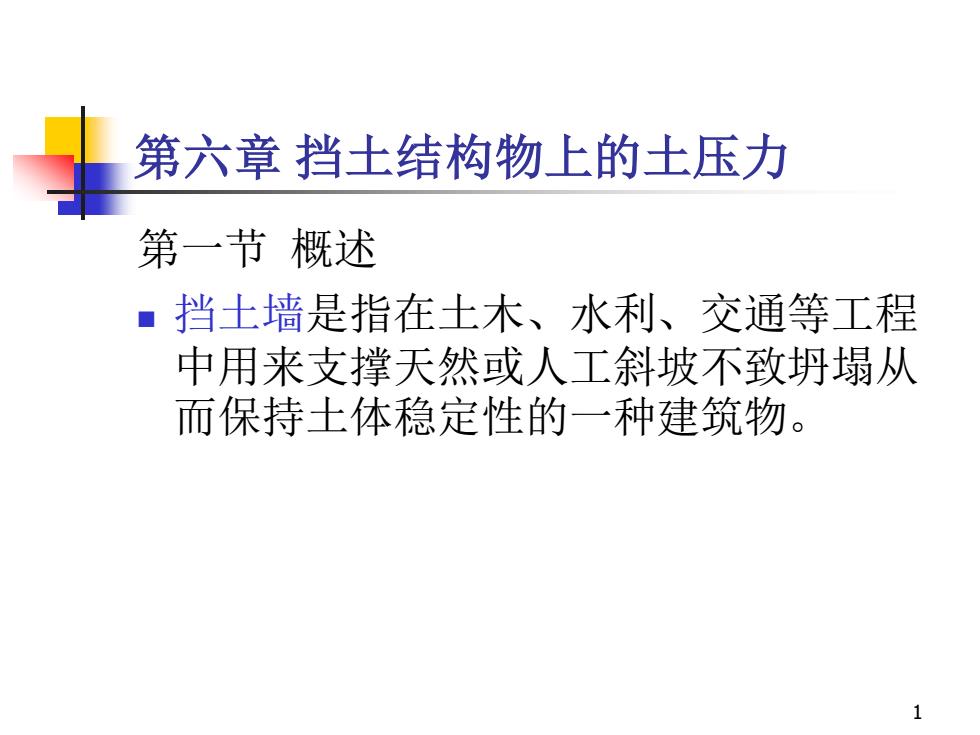

第六章挡土结构物上的土压力第一节 概述■挡土墙是指在土木、水利、交通等工程中用来支撑天然或人工斜坡不致珊塌从而保持王体稳定性的一种建筑物。1
1 第六章 挡土结构物上的土压力 第一节 概述 ◼ 挡土墙是指在土木、水利、交通等工程 中用来支撑天然或人工斜坡不致坍塌从 而保持土体稳定性的一种建筑物

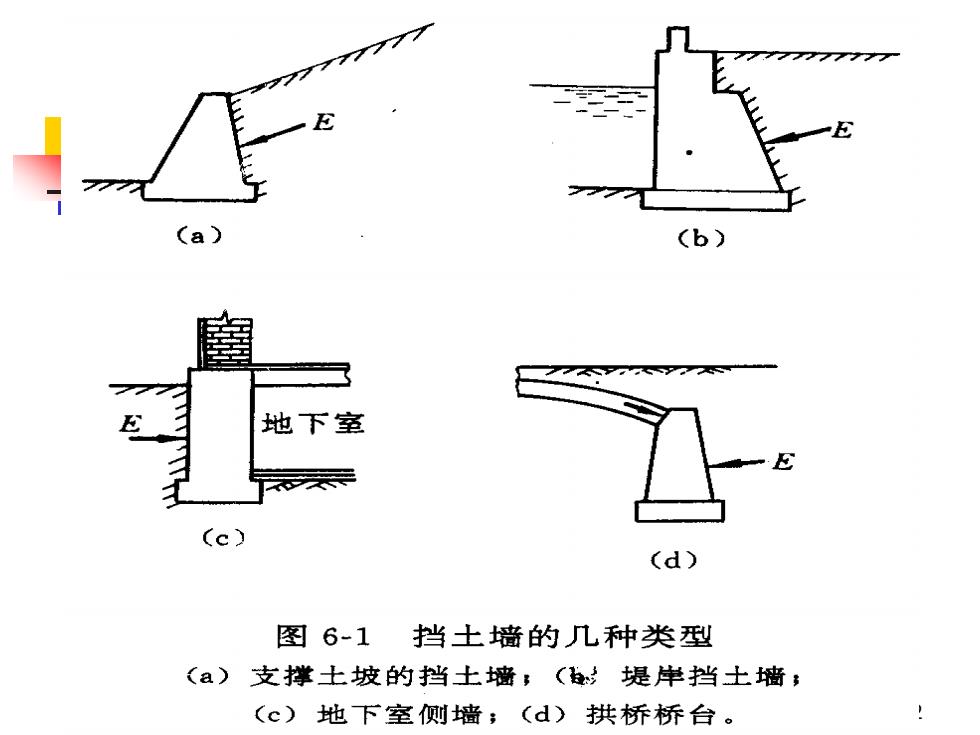

(a)(b)E地下室d(c)(d)图6-1挡土墙的几种类型（a）支撑土坡的挡土墙：（堤库挡土墙：（c）地下室侧墙；（d）拱桥桥台
2

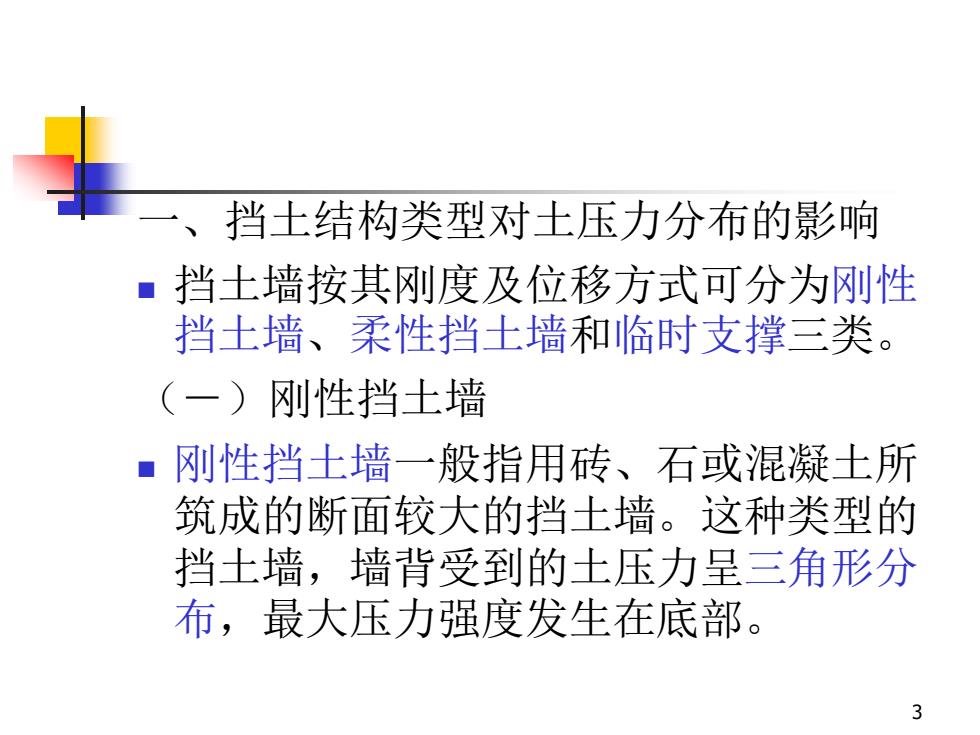

一、挡土结构类型对土压力分布的影响挡土墙按其刚度及位移方式可分为刚性挡土墙、柔性挡土墙和临时支撑三类。（一）刚性挡土墙■刚性挡土墙一般指用砖、石或混凝土所筑成的断面较大的挡土墙。这种类型的挡土墙，墙背受到的土压力呈三角形分布，最大压力强度发生在底部。3
3 一、挡土结构类型对土压力分布的影响 ◼ 挡土墙按其刚度及位移方式可分为刚性 挡土墙、柔性挡土墙和临时支撑三类。 （－）刚性挡土墙 ◼ 刚性挡土墙一般指用砖、石或混凝土所 筑成的断面较大的挡土墙。这种类型的 挡土墙，墙背受到的土压力呈三角形分 布，最大压力强度发生在底部

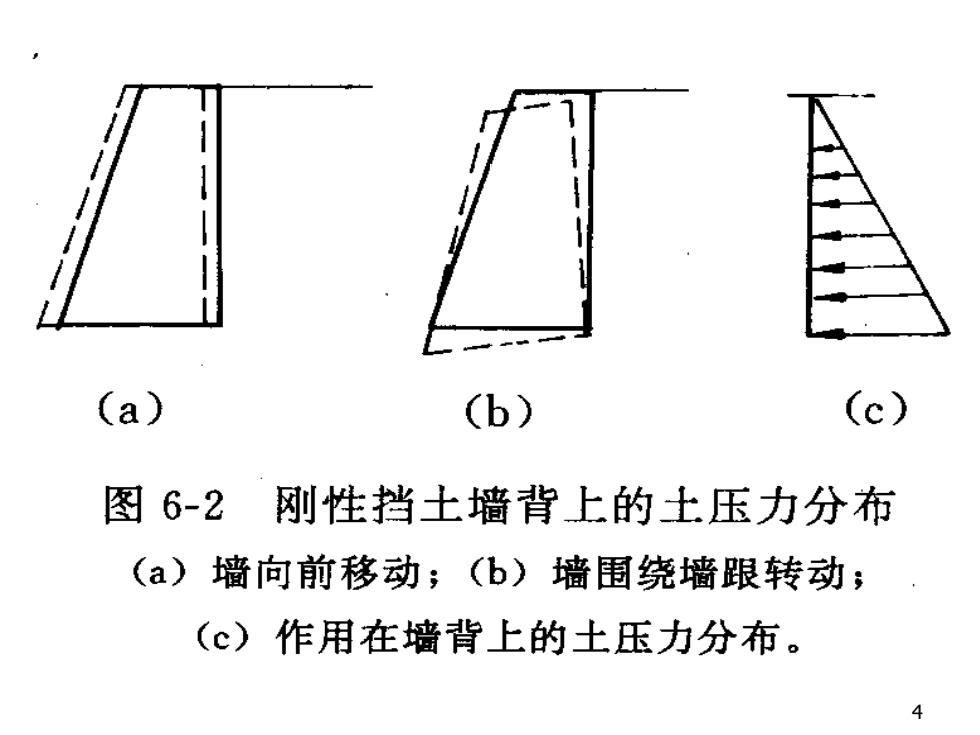

(c)(a)(b)图 6-2刚性挡土墙背上的土压力分布（a）墙向前移动；（b）墙围绕墙跟转动；（c）作用在墙背上的土压力分布
4

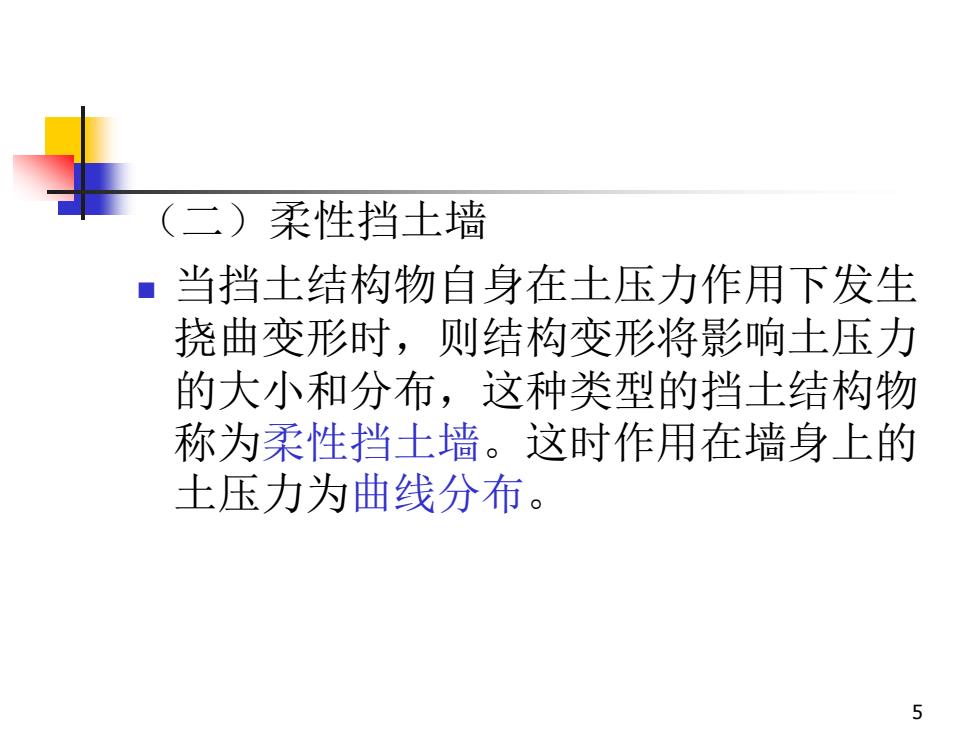

（二）柔性挡土墙当挡土结构物自身在土压力作用下发生挠曲变形时，则结构变形将影响土压力的大小和分布，这种类型的挡土结构物称为柔性挡土墙。这时作用在墙身上的土压力为曲线分布。5
5 （二）柔性挡土墙 ◼ 当挡土结构物自身在土压力作用下发生 挠曲变形时，则结构变形将影响土压力 的大小和分布，这种类型的挡土结构物 称为柔性挡土墙。这时作用在墙身上的 土压力为曲线分布
