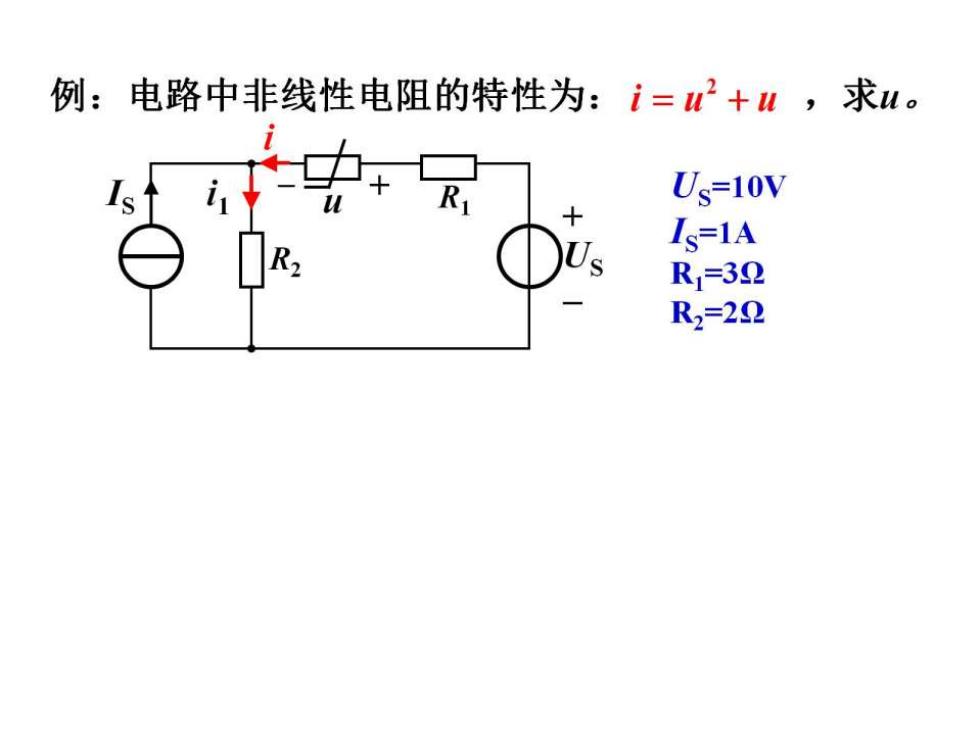

例：电路中非线性电阻的特性为：i=2+u,求u。 Us=10V Is=1A R=32 R2=22

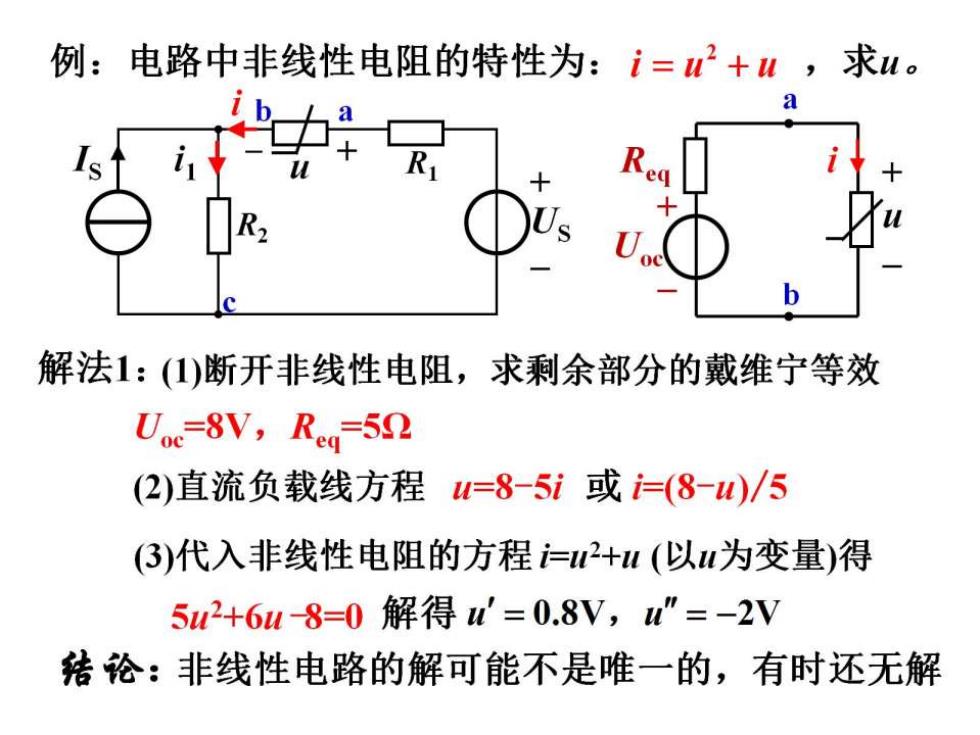

例：电路中非线性电阻的特性为：i=2+4,求山。 7 b i i 解法1：()断开非线性电阻，求剩余部分的戴维宁等效 Uoe=8V,Reg=59 (2)直流负载线方程M=8-5i或=(8-)/5 (3)代入非线性电阻的方程=2+u(以为变量)得 5u2+6u8=0解得l'=0.8V,”=-2V 结论：非线性电路的解可能不是唯一的，有时还无解

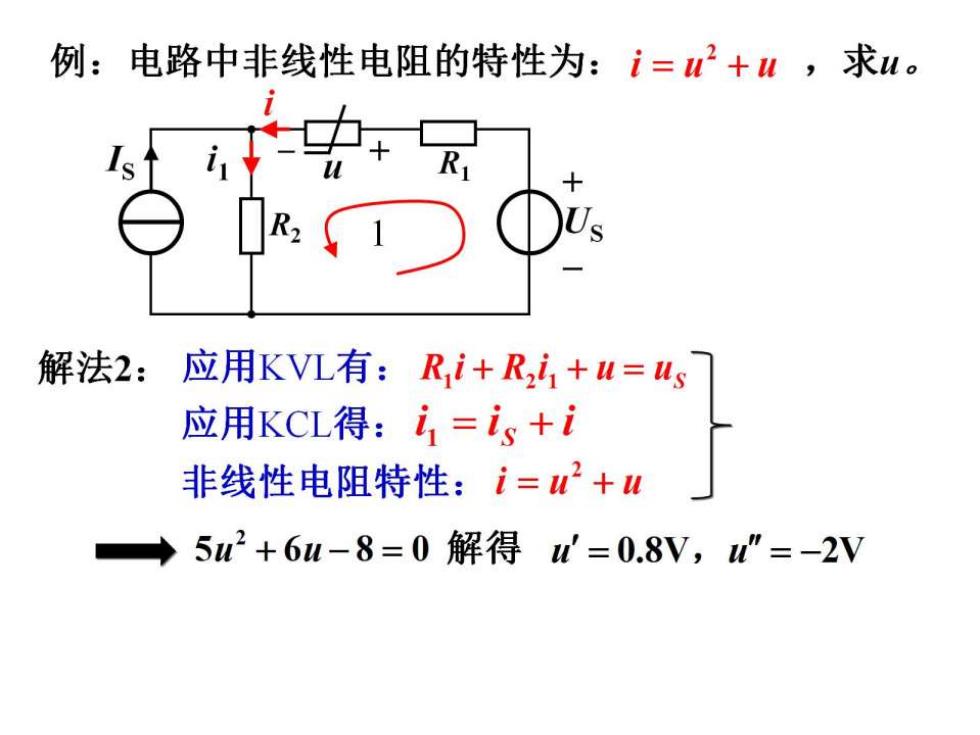

例：电路中非线性电阻的特性为：i=2+4,求u。 解法2：应用KVL有：Ri+R1+u=us 应用KCL得：i=is+i 非线性电阻特性：i=W2+u 52+6u-8=0解得W=0.8V,"=-2V

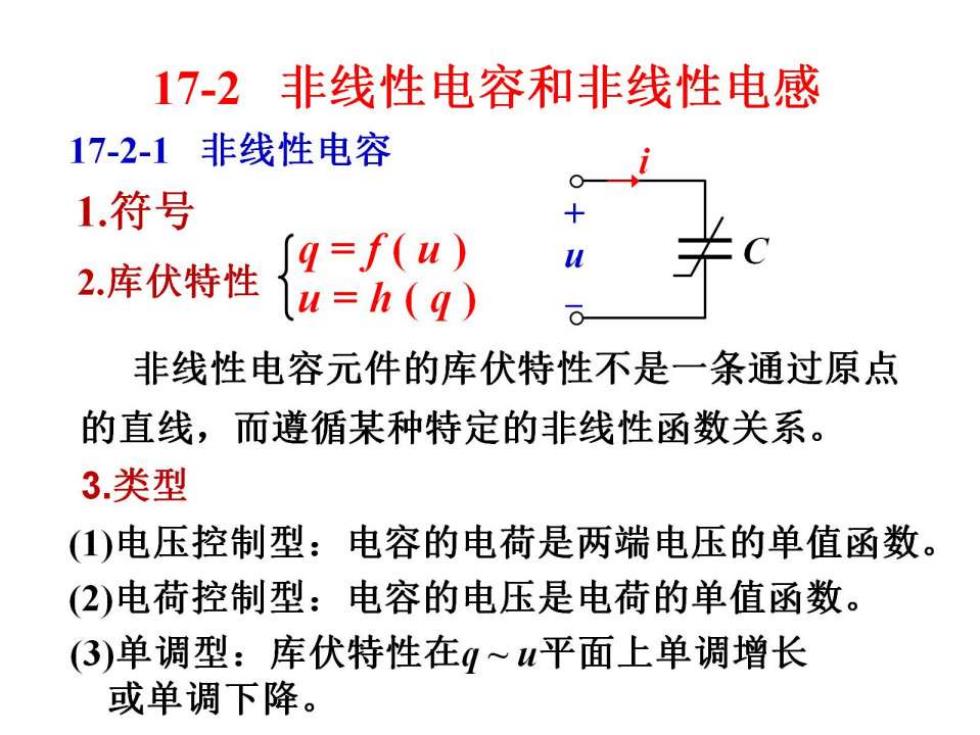

17-2 非线性电容和非线性电感 17-2-1非线性电容 1.符号 2.库伏特性 9=f(w) u=h(q) 非线性电容元件的库伏特性不是一条通过原点 的直线，而遵循某种特定的非线性函数关系。 3.类型 ()电压控制型：电容的电荷是两端电压的单值函数。 (2)电荷控制型：电容的电压是电荷的单值函数。 (3)单调型：库伏特性在q~u平面上单调增长 或单调下降

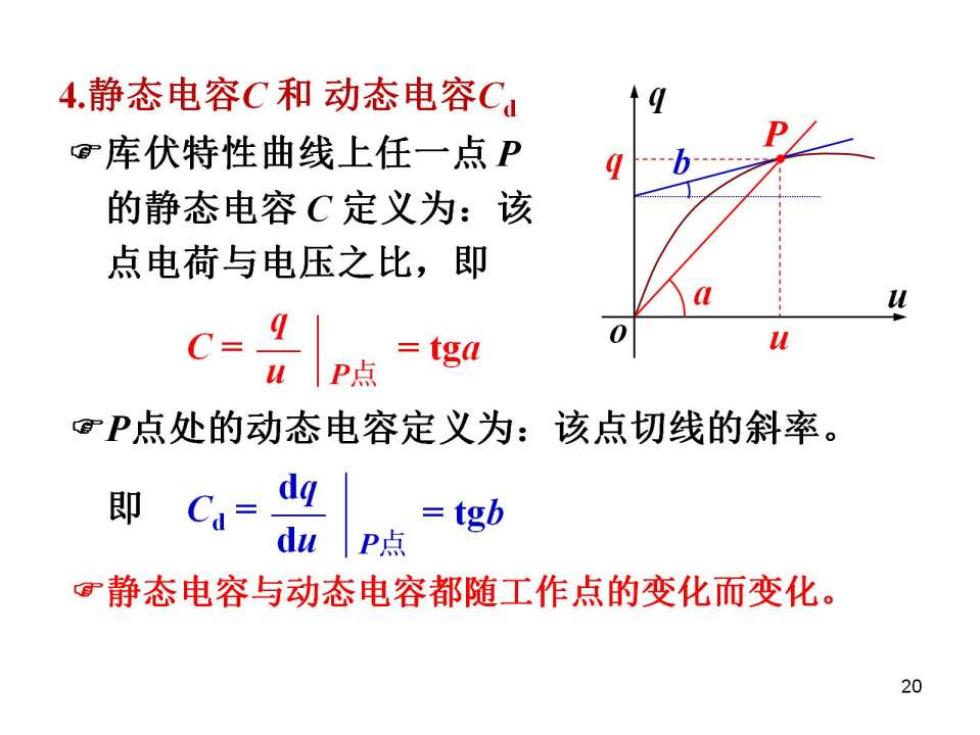

4.静态电容C和动态电容C ©库伏特性曲线上任一点P 的静态电容C定义为：该 点电荷与电压之比，即 c 、9 tga P点 P点处的动态电容定义为：该点切线的斜率。 即 Ca= tgb duP点 可静态电容与动态电容都随工作点的变化而变化。 20
