(3)按集成度分类： ①低密度PLD(LDPLD):结构简单，成本低、 速度高、设计简便，但其规模较小（通常每片只有数 百门)，难于实现复杂的逻辑。 按编程部位分类LDPLD 分类 与阵列 或阵列 输出电路 可编程类型 可编程只读存储器PROM 固定 可编程 固定 半场可编程 现场可编程逻辑阵列 FPLA 可编程 可编程 固定 全场可编程 可编程阵列逻辑PAL 可编程 固定 固定 半场可编程 通用阵列逻辑GAL 可编程 固定 逻辑宏单元(OLMC) 半场可编程 2025-1-16 新疆大学信息科学与工程学院 《数字电路》课题组 6
2025-1-16 新疆大学信息科学与工程学院 《数字电路》课题组 6 （3）按集成度分类： ① 低密度PLD(LDPLD)：结构简单，成本低、 速度高、设计简便，但其规模较小(通常每片只有数 百门)，难于实现复杂的逻辑。 按编程部位分类LDPLD 分类 与阵列 或阵列 输出电路 可编程类型 可编程只读存储器PROM 固定 可编程 固定 半场可编程 现场可编程逻辑阵列 FPLA 可编程 可编程 固定 全场可编程 可编程阵列逻辑PAL 可编程 固定 固定 半场可编程 通用阵列逻辑GAL 可编程 固定 逻辑宏单元（OLMC） 半场可编程
高密度PLD(HDPLD): 分类 结构形式 类型 可擦除可编程逻辑器件 (EPLD) 与或阵列 阵列型 复杂可编程逻辑器件(CPLD) 与或阵列 阵列型 现场可编程门阵列(FPGA) 门阵列 单元型 (4)PLD器件的优点 缩短设计周期，降低设计风险 高可靠性和可加密性 降低了产品生产的总费 新疆大学信息科学与工程学院 2025-1-16 《数字电路》课题组
2025-1-16 新疆大学信息科学与工程学院 《数字电路》课题组 7 ② 高密度PLD(HDPLD)： 分类 结构形式 类型 可擦除可编程逻辑器件 (EPLD) 与或阵列 阵列型 复杂可编程逻辑器件(CPLD) 与或阵列 阵列型 现场可编程门阵列(FPGA) 门阵列 单元型 （4）PLD器件的优点 缩短设计周期，降低设计风险 高可靠性和可加密性 降低了产品生产的总费
(5)常采用可编程元件（存储单元）的类型： ① 一次性编程的熔丝或反熔丝元件； ② 紫外线擦除、电可编程的 EPROM(UVEPROM)存储单元，即JVCMOS.工艺 结构； ③电擦除、电可编程存储单元，一类是 E2PROM即E2CMOS工艺结构，另一类是快闪 Flash)存储单元； ④基于静态存储器(SRAM)的编程元件。 其中，③类和④类目前使用最广泛。 2025-1-16 新疆大学信息科学与工程学院 《数字电路》课题组
2025-1-16 新疆大学信息科学与工程学院 《数字电路》课题组 8 （5）常采用可编程元件(存储单元)的类型： ① 一次性编程的熔丝或反熔丝元件； ② 紫外线擦除、电可编程的 EPROM(UVEPROM)存储单元，即UVCMOS工艺 结构； ③ 电擦除、电可编程存储单元，一类是 E2PROM即E2CMOS工艺结构，另一类是快闪 (Flash)存储单元； ④ 基于静态存储器(SRAM)的编程元件。 其中，③类和④类目前使用最广泛

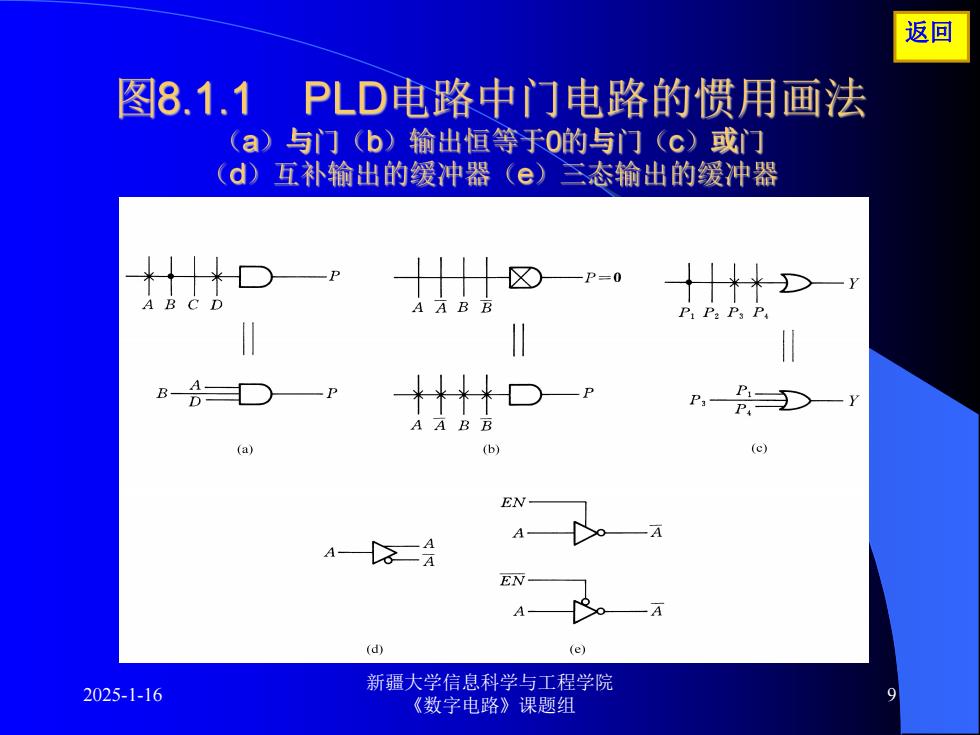

返回 图8.1.1 PLD电路中门电路的惯用画法 (a)与门(b)输出恒等于0的与门(c)或门 (d)互补输出的缓冲器(e)三态输出的缓冲器 —P=0 AB D P.P. (a) (b) (e) EN- A ● A二A EN- A— A (d) (e) 2025-1-16 新疆大学信息科学与工程学院 9 《数字电路》课题组
2025-1-16 新疆大学信息科学与工程学院 《数字电路》课题组 9 返回
返回 8.2 现场可编程逻辑阵列(FPLA) 。一、FPLA的基本电路结构 ☑●二、FPLA的异或输出结构 )●三、时序逻辑型FPLA的电路结构 2025-1-16 新疆大学信息科学与工程学院 10 《数字电路》课题组
2025-1-16 新疆大学信息科学与工程学院 《数字电路》课题组 10 l 一、FPLA的基本电路结构 l 二、FPLA的异或输出结构 l 三、时序逻辑型 FPLA的电路结构 返回
