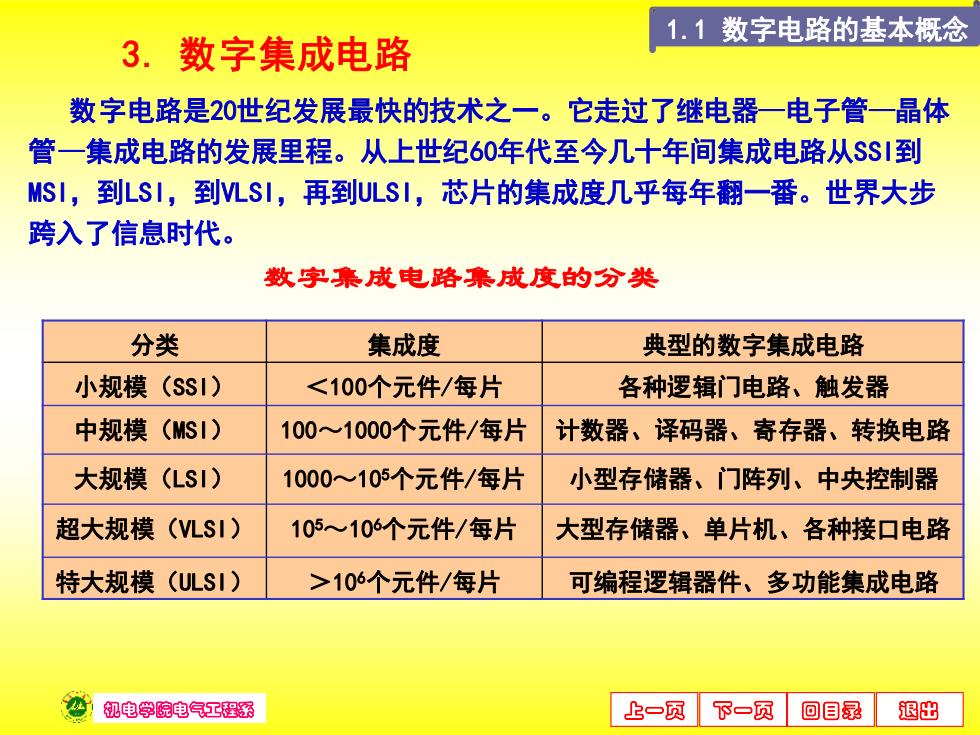

1.1 数字电路的基本概念 3.数字集成电路 数字电路是20世纪发展最快的技术之一。它走过了继电器一电子管一晶体 管一集成电路的发展里程。从上世纪60年代至今几十年间集成电路从S$1到 MSI,到LSl,到LSI,再到ULSI,芯片的集成度几乎每年翻一番。世界大步 跨入了信息时代。 数字集成电路集成度的分类 分类 集成度 典型的数字集成电路 小规模(SSI) <100个元件/每片 各种逻辑门电路、触发器 中规模(MSI) 100~1000个元件/每片 计数器、译码器、寄存器、转换电路 大规模(LSI) 1000~105个元件/每片 小型存储器、门阵列、中央控制器 超大规模(LSI) 105~106个元件/每片 大型存储器、单片机、各种接口电路 特大规模(ULSI) >10个元件/每片 可编程逻辑器件、多功能集成电路 机电学院电气工程系 上一页下-页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 3. 数字集成电路 数字集成电路集成度的分类 分类 集成度 典型的数字集成电路 小规模（SSI） ＜100个元件/每片 各种逻辑门电路、触发器 中规模（MSI） 100～1000个元件/每片 计数器、译码器、寄存器、转换电路 大规模（LSI） 1000～105个元件/每片 小型存储器、门阵列、中央控制器 超大规模（VLSI） 105～106个元件/每片 大型存储器、单片机、各种接口电路 特大规模（ULSI） ＞106个元件/每片 可编程逻辑器件、多功能集成电路 数字电路是20世纪发展最快的技术之一。它走过了继电器—电子管—晶体 管—集成电路的发展里程。从上世纪60年代至今几十年间集成电路从SSI到 MSI，到LSI，到VLSI，再到ULSI，芯片的集成度几乎每年翻一番。世界大步 跨入了信息时代。 1.1 数字电路的基本概念

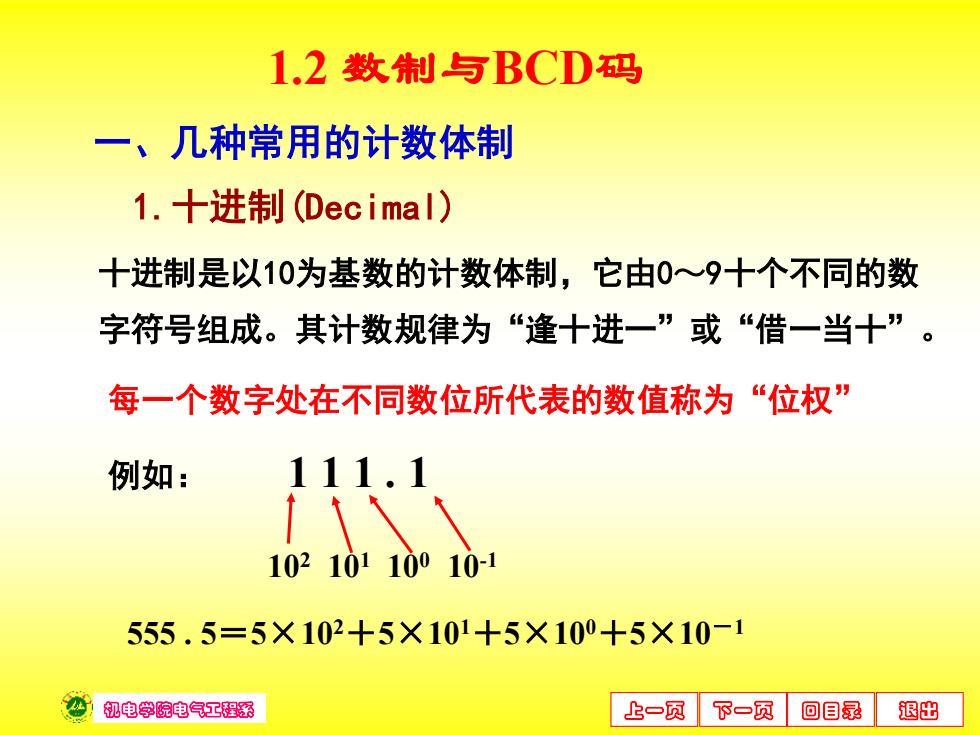

1.2数制与BCD码 一、几种常用的计数体制 1.十进制(Decimal) 十进制是以10为基数的计数体制，它由0~9十个不同的数 字符号组成。其计数规律为“逢十进一”或“借一当十”。 每一个数字处在不同数位所代表的数值称为“位权” 例如： 111.1 t 10210110010-1 555.5=5×102+5×101+5×100+5×10-1 必，机电学院电气工系 上一页 下一页回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 一、几种常用的计数体制 1.十进制(Decimal) 十进制是以10为基数的计数体制，它由0～9十个不同的数 字符号组成。其计数规律为“逢十进一”或“借一当十” 。 每一个数字处在不同数位所代表的数值称为“位权” 例如： 1 1 1 . 1 102 101 100 10-1 555 . 5＝5×102＋5×101＋5×100＋5×10－1 1.2 数制与BCD码
