隧道工程 第二章隧道总体设计
第三章隧道总体设计 3.1隧道选址 3.2隧道的几何设计 3.3衬砌内轮廓线及几何尺寸拟定 3.4道路隧道勘测设计文件的内容和组成 图 冠 超

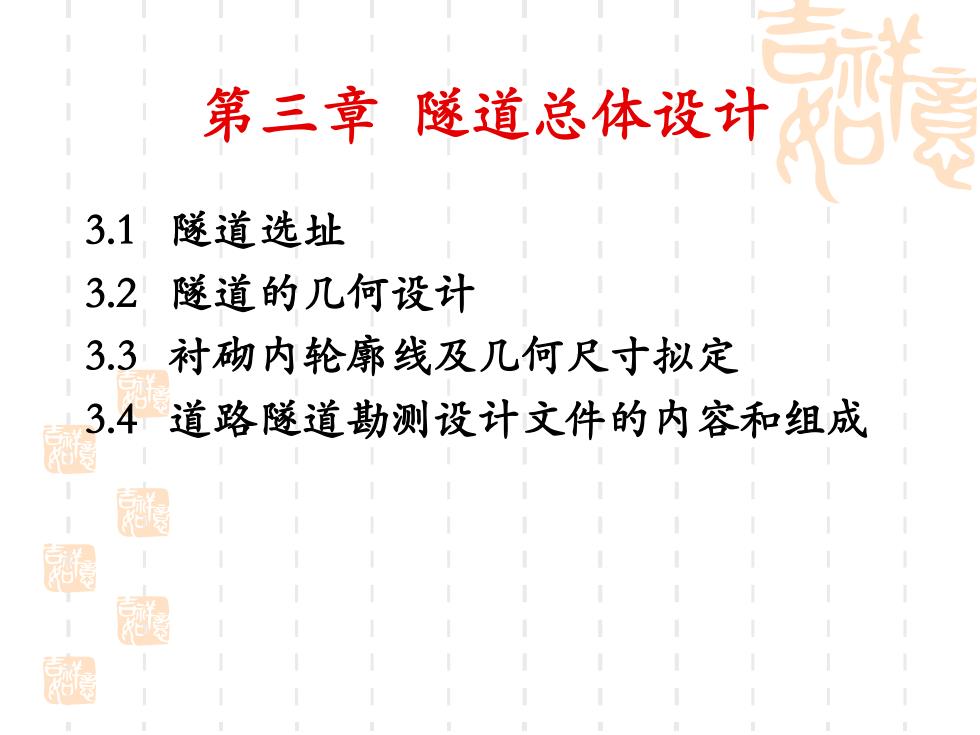

第三章 隧道总体设计 3.1 隧道选址 3.2 隧道的几何设计 3.3 衬砌内轮廓线及几何尺寸拟定 3.4 道路隧道勘测设计文件的内容和组成

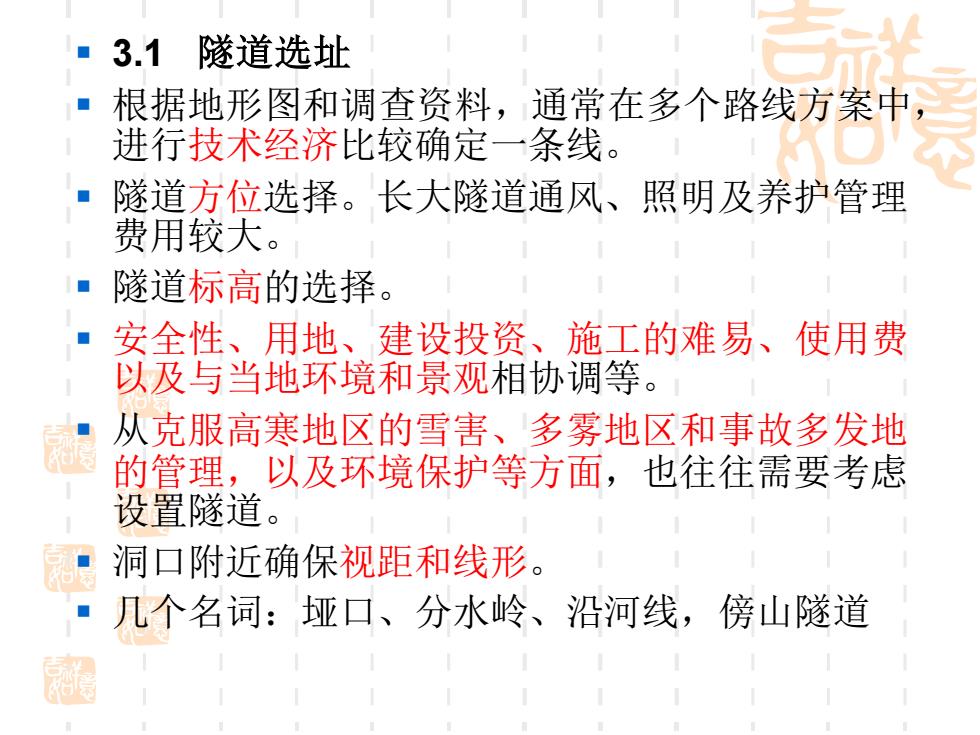

▣3.1 隧道选址 根据地形图和调查资料，通常在多个路线方案中， 进行技术经济比较确定一条线。 ·隧道方位选择。长大隧道通风、照明及养护管理 费用较大。 ■隧道标高的选择。 安全性、用地、建设投资、施工的难易、使用费 以及与当地环境和景观相协调等。 从克服高寒地区的雪害、多雾地区和事故多发地 的管理，以及环境保护等方面，也往往需要考虑 设置隧道。 洞口附近确保视距和线形。 几个名词：垭口、分水岭、沿河线，傍山隧道
▪ 3.1 隧道选址 ▪ 根据地形图和调查资料，通常在多个路线方案中， 进行技术经济比较确定一条线。 ▪ 隧道方位选择。长大隧道通风、照明及养护管理 费用较大。 ▪ 隧道标高的选择。 ▪ 安全性、用地、建设投资、施工的难易、使用费 以及与当地环境和景观相协调等。 ▪ 从克服高寒地区的雪害、多雾地区和事故多发地 的管理，以及环境保护等方面，也往往需要考虑 设置隧道。 ▪ 洞口附近确保视距和线形。 ▪ 几个名词：垭口、分水岭、沿河线，傍山隧道
3.1隧道选址 1、公路隧道选址的基本原则 (1)必须与公路总体设计相协调适应 交通量、公路等级等)； (2)隧道位置应选择在稳定的地层中；
3.1 隧道选址 1、公路隧道选址的基本原则 (1)必须与公路总体设计相协调适应 (交通量、公路等级等); (2)隧道位置应选择在稳定的地层中；

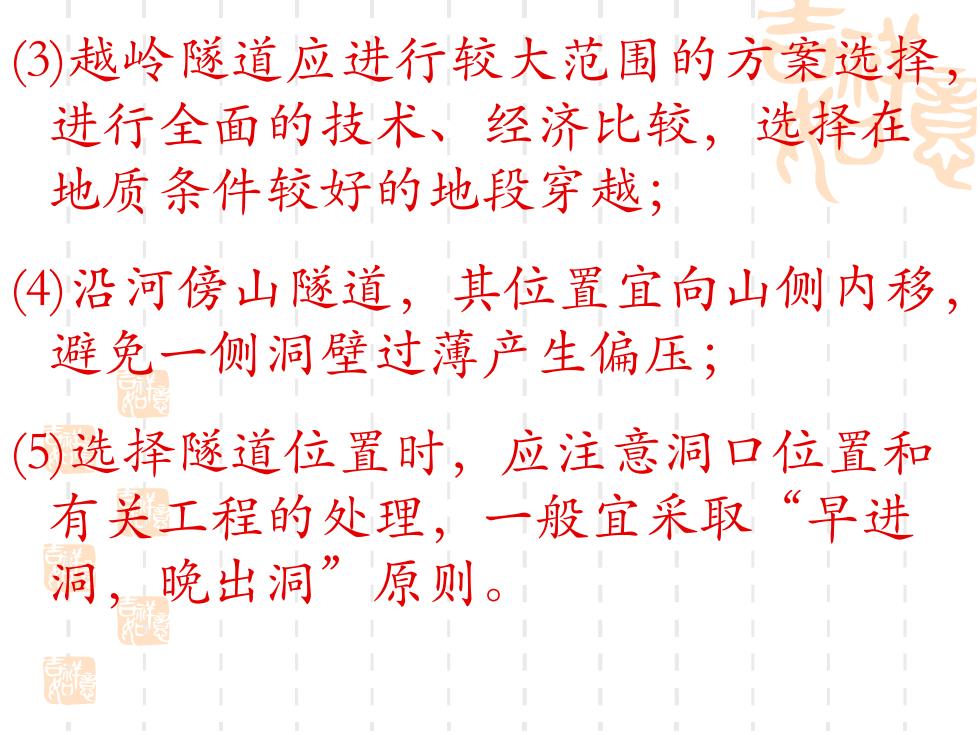

(3)越岭隧道应进行较大范围的方案选择， 进行全面的技术、经济比较，选择在 地质条件较好的地段穿越； (④沿河傍山隧道，其位置宜向山侧内移， 避免一侧洞壁过薄产生偏压； (⑤)选择隧道位置时，应注意洞口位置和 有关工程的处理，一般宜采取“早进 洞，晚出洞”原则
(3)越岭隧道应进行较大范围的方案选择， 进行全面的技术、经济比较，选择在 地质条件较好的地段穿越； (4)沿河傍山隧道，其位置宜向山侧内移， 避免一侧洞壁过薄产生偏压； (5)选择隧道位置时，应注意洞口位置和 有关工程的处理，一般宜采取“早进 洞，晚出洞”原则
