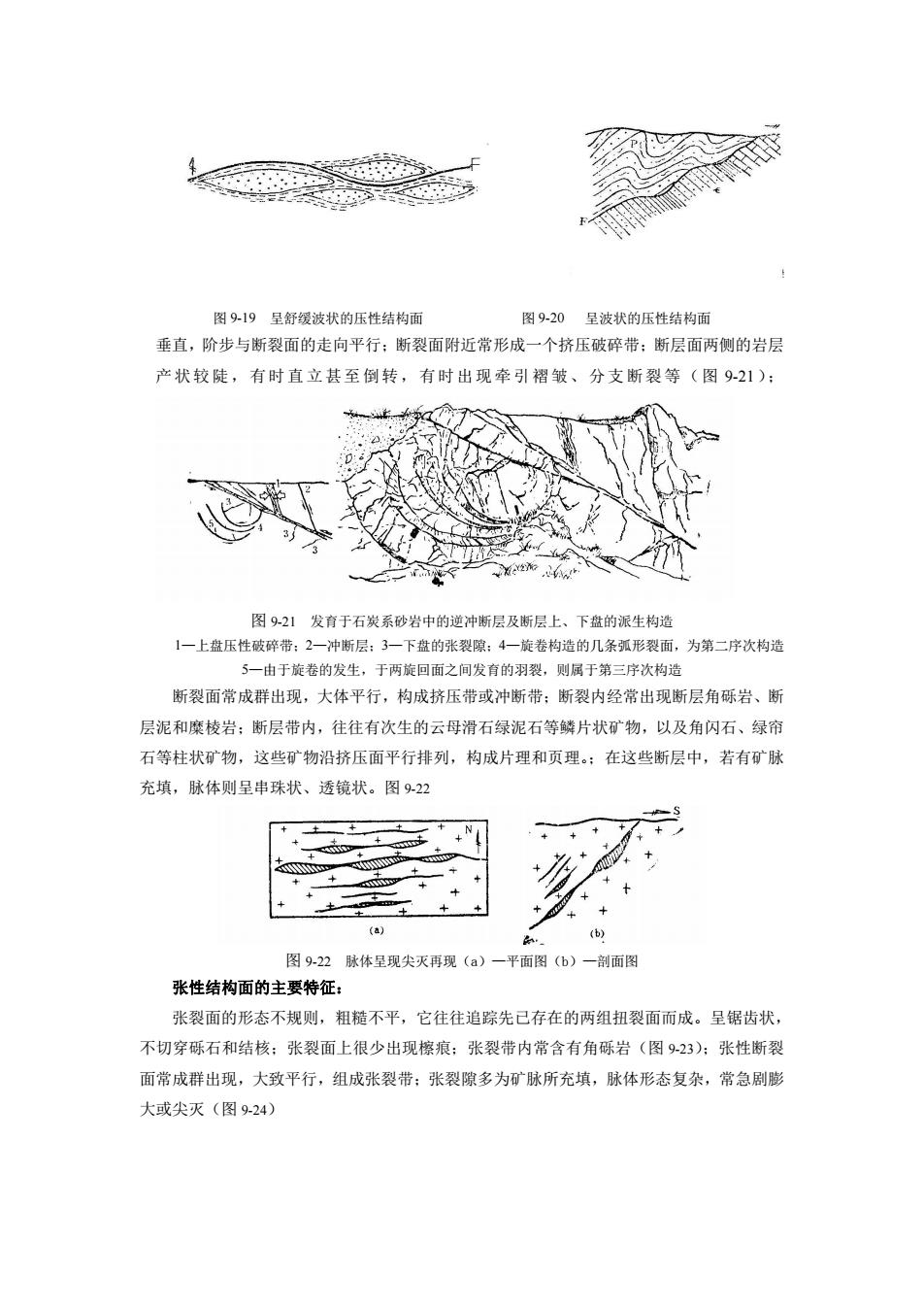

图 9-19 呈舒缓波状的压性结构面 图 9-20 呈波状的压性结构面 垂直，阶步与断裂面的走向平行；断裂面附近常形成一个挤压破碎带；断层面两侧的岩层 产状较陡 ，有时直立甚至 倒转，有时出现 牵引褶皱、分支 断裂等（图 9-21）； 图 9-21 发育于石炭系砂岩中的逆冲断层及断层上、下盘的派生构造 1—上盘压性破碎带；2—冲断层；3—下盘的张裂隙；4—旋卷构造的几条弧形裂面，为第二序次构造 5—由于旋卷的发生，于两旋回面之间发育的羽裂，则属于第三序次构造 断裂面常成群出现，大体平行，构成挤压带或冲断带；断裂内经常出现断层角砾岩、断 层泥和糜棱岩；断层带内，往往有次生的云母滑石绿泥石等鳞片状矿物，以及角闪石、绿帘 石等柱状矿物，这些矿物沿挤压面平行排列，构成片理和页理。；在这些断层中，若有矿脉 充填，脉体则呈串珠状、透镜状。图 9-22 图 9-22 脉体呈现尖灭再现（a）—平面图（b）—剖面图 张性结构面的主要特征： 张裂面的形态不规则，粗糙不平，它往往追踪先已存在的两组扭裂面而成。呈锯齿状， 不切穿砾石和结核；张裂面上很少出现檫痕；张裂带内常含有角砾岩（图 9-23）；张性断裂 面常成群出现，大致平行，组成张裂带；张裂隙多为矿脉所充填，脉体形态复杂，常急剧膨 大或尖灭（图 9-24）
图9,23张性断裂内的角砾岩 图924张性裂隙控制的树枝状矿脉 扭性结构面的主要特征： 扭裂面一般较平整光滑，尤如刀切，倾角较陡，产状稳定，延伸远而直。可切制早期 构造及沉积体：扭裂面上常见磨光镜面及擦痕：扭裂带内产生角砾岩，棱角常被搓碎磨圆， 砾石大小均匀，成分同原岩，胶结物复杂：在扭性断裂附近往往出现扭性节理、牵引褶曲和 旋扭构造：扭裂面经常成群出现，彼此平行，间距稳定，常呈两组，互相交切，将岩块切成 菱形块或方块状：沿扭裂面充填的矿体，形态简单，厚度小而均匀。 上述三种为基本的单性结构面的鉴定特征。在实际工作中，为了更好地准确地鉴定结 构面的力学性质，要首先抓住压性结构面在区域上的展布方向，然后根据同一应力场中形成 的压、张、扭三种结构面在空间的展布规律，就能找出与压性结构面配套的张性结构面和扭 性结构面，从而确定区域性的主压应力作用的方向。 压扭性结构面的主要特征： 具有压性和扭性面的缘合，但常以其中的某一性质为主。这类结构面的鉴定主要参考 压性和扭性结构面的特征，并结合以下标志： 断裂面形态在局部地段比较平直，产状在大范围内稳定，组合形态常呈雁行排列，断 裂面上的擦痕和阶步十分发有，其旁侧有时出现牵引褶曲和分支断裂。断裂面在平面上或在 剖面上均与主干断裂相交（图925）。断裂带内出现劈理、片理和构造透镜体，它们在平面 和剖面上均与主干断裂面以小角度相交（图824）。沿压扭性断新裂充填的矿脉多呈斜列式展 布（图9-26）。 图9-25鲜水河断裂地裂隙所显示的 图9-26云南水仁县平地锡矿石英队 应力活动方式示意图 1一花岗岩：2一云英岩化花岗岩：3一石英脉 1一扭性地裂隙：2一压扭性地裂隙：3一张扭性地裂隙： 4一张性地裂限：5一鼓包：6一东西向主压应力：7一东西向挤压导致出的北西向力偶（据力鸣）
图 9-23 张性断裂内的角砾岩 图 9-24 张性裂隙控制的树枝状矿脉 扭性结构面的主要特征： 扭裂面一般较平整光滑，尤如刀切，倾角较陡，产状稳定，延伸远而直。可切割早期 构造及沉积体；扭裂面上常见磨光镜面及檫痕；扭裂带内产生角砾岩，棱角常被搓碎磨圆， 砾石大小均匀，成分同原岩，胶结物复杂；在扭性断裂附近往往出现扭性节理、牵引褶曲和 旋扭构造；扭裂面经常成群出现，彼此平行，间距稳定，常呈两组，互相交切，将岩块切成 菱形块或方块状；沿扭裂面充填的矿体，形态简单，厚度小而均匀。 上述三种为基本的单性结构面的鉴定特征。在实际工作中，为了更好地准确地鉴定结 构面的力学性质，要首先抓住压性结构面在区域上的展布方向，然后根据同一应力场中形成 的压、张、扭三种结构面在空间的展布规律，就能找出与压性结构面配套的张性结构面和扭 性结构面，从而确定区域性的主压应力作用的方向。 压扭性结构面的主要特征： 具有压性和扭性面的综合，但常以其中的某一性质为主。这类结构面的鉴定主要参考 压性和扭性结构面的特征，并结合以下标志： 断裂面形态在局部地段比较平直，产状在大范围内稳定，组合形态常呈雁行排列，断 裂面上的檫痕和阶步十分发育，其旁侧有时出现牵引褶曲和分支断裂。断裂面在平面上或在 剖面上均与主干断裂相交（图 9-25）。断裂带内出现劈理、片理和构造透镜体，它们在平面 和剖面上均与主干断裂面以小角度相交（图 8-24）。沿压扭性断裂充填的矿脉多呈斜列式展 布（图 9-26）。 N 1 2 3 （b） N 1 2 3 4 5 6 7 图 9-25 鲜水河断裂地裂隙所显示的 图 9-26 云南水仁县平地锡矿石英脉 应力活动方式示意图 1—花岗岩； 2—云英岩化花岗岩； 3—石英脉 1— 扭性地裂隙；2—压扭性地裂隙；3—张扭性地裂隙； 4—张性地裂隙；5—鼓包；6—东西向主压应力；7—东西向挤压导致出的北西向力偶（据力鸣）
张扭性结构面的主要特征 这类结构面具有张性和扭性结构面综合特征。此外，断裂面常呈不对称的锯齿状，齿形 较圆滑，连续性较差，产状不稳定，显示出追踪的张性断裂特点（图927）。断裂带内常出 现大小不一次棱角状的构造角砾岩：成群出现的张扭性断裂多呈弧形或斜列式展布，组成旋 扭构造或多字型构造：张扭性断裂内充填岩脉或矿脉，脉体形态很复杂。 图927锯齿状张节理和张扭性裂面 (a一锯齿状张节理：(b)、(c)、()一张扭性裂面：AB一引张分量： AC一扭动分量：AA·一两壁位移距离 (据张文佑)》 (五)关于构造形迹的序次和等级划分 为了认识构造运动的发生、发展过程，在对结构面进行力学分析的大量基础工作之后 还必须查明构造形迹的序次和等级，这样才能保证在理论分析和实践应用上不造成混乱。 构造形迹的序次是指具有生成联系的构造形迹依次出现的先后次序。例如，在同一外 力作用下的某一岩块中，依次控制出现的一连串的构造形迹形成的先后次序。出现序次的原 因在于局部边界条件的变化。在一定的地块范围内，尽管总的动力作用方式不变，但由于产 生了褶皱或断裂，内部边界条件发生了变化，因而随着产生的构造形迹的力学性质和展布方 位就会有所不同。因此，局部边界条件的变化是划分序次的主要依据。序次不是单纯的时间 先后，在进行序次分析时要注意这个问题。 构造形迹的等级是指这些构造形迹的相对大小。同一构造体系中有各项构造形迹，可 根据其规模大小，划分为不同的等级。某一个构造体系中，占主导地位的构造形迹列为一级 构造，规模较小的列为二级构造，规模更小的列为三级构造，依次类推。构造形迹级别的划 分与研究范围的大小有关，因而只有相对的意义。在实际工作中，往往把研究范围内规模最 大，占主导地位的构造定为一级构造。 构造序次和等级的划分对于生产实践有着重要意义。实践证明，不同序次、不同等级 的构造对于矿产的分布具有不同的控制作用。例如，松辽平原、华北平原、江汉平原是我国 东部新华夏系的一级构造，控制着中、新生代的油气区，具体的油田则分布在这些盆地中二 级、三级构造中：煤田的分布也受到新华系一级隆起的控制，其中的聚煤盆地，都是它的低 序次构造成分。一般说来，高级别、初序次的构造控制着成矿带的分布，低级别、低序次的
张扭性结构面的主要特征： 这类结构面具有张性和扭性结构面综合特征。此外，断裂面常呈不对称的锯齿状，齿形 较圆滑，连续性较差，产状不稳定，显示出追踪的张性断裂特点（图 9-27）。断裂带内常出 现大小不一次棱角状的构造角砾岩；成群出现的张扭性断裂多呈弧形或斜列式展布，组成旋 扭构造或多字型构造；张扭性断裂内充填岩脉或矿脉，脉体形态很复杂。 图 9-27 锯齿状张节理和张扭性裂面 （a）—锯齿状张节理； （b）、（c）、（d）—张扭性裂面； AB—引张分量； AC—扭动分量； AAˊ—两壁位移距离 （据张文佑） （五）关于构造形迹的序次和等级划分 为了认识构造运动的发生、发展过程，在对结构面进行力学分析的大量基础工作之后， 还必须查明构造形迹的序次和等级，这样才能保证在理论分析和实践应用上不造成混乱。 构造形迹的序次是指具有生成联系的构造形迹依次出现的先后次序。例如，在同一外 力作用下的某一岩块中，依次控制出现的一连串的构造形迹形成的先后次序。出现序次的原 因在于局部边界条件的变化。在一定的地块范围内，尽管总的动力作用方式不变，但由于产 生了褶皱或断裂，内部边界条件发生了变化，因而随着产生的构造形迹的力学性质和展布方 位就会有所不同。因此，局部边界条件的变化是划分序次的主要依据。序次不是单纯的时间 先后，在进行序次分析时要注意这个问题。 构造形迹的等级是指这些构造形迹的相对大小。同一构造体系中有各项构造形迹，可 根据其规模大小，划分为不同的等级。某一个构造体系中，占主导地位的构造形迹列为一级 构造，规模较小的列为二级构造，规模更小的列为三级构造，依次类推。构造形迹级别的划 分与研究范围的大小有关，因而只有相对的意义。在实际工作中，往往把研究范围内规模最 大，占主导地位的构造定为一级构造。 构造序次和等级的划分对于生产实践有着重要意义。实践证明，不同序次、不同等级 的构造对于矿产的分布具有不同的控制作用。例如，松辽平原、华北平原、江汉平原是我国 东部新华夏系的一级构造，控制着中、新生代的油气区，具体的油田则分布在这些盆地中二 级、三级构造中；煤田的分布也受到新华系一级隆起的控制，其中的聚煤盆地，都是它的低 序次构造成分。一般说来，高级别、初序次的构造控制着成矿带的分布，低级别、低序次的
构造控制着矿田、矿床的分布。所以搞清楚构造形迹的序次和等级，在找矿湖探方面尤为重 要。 (六)构造体系 1.构造体系的概念 构造体系是由许多不同形态、不同性质、不同等级和不同序次，但具有成生联系的各项 结构要素所组成的构造带，以及它们之间所夹的岩块或地块组合而成的总体。 地壳上的各种构造形迹不是孤立存在的，某些构造形迹在形成和发展过程中，往往相伴 成群出现。在空间上作有规律的排列组合。比如说：在野外工作中，经常发现同一走向的褶 曲往往不止一个，常有与褶曲走向相同的挤压带、种断带：与它们垂直的张裂带：与它们走 向斜交的两组扭裂面等一系列构造形迹相伴出现。如果大体上它们是同一时期，同一运动， 或者是同一方式断续几次运动的产物，就构成一个具有成生联系的总体，称为构造体系。 个构造体系，包括有各种构造形迹，虽然它们的大小、形态、性质和序次不同，但它们在形 成发展过程中具有成因上的联系，即成生联系。因此，可以把具有成生联系的构造形迹及其 所影响的岩块、地块看作一个统一的整体。 根据构造体系的规模大小，可分为巨型、大型、中型、小型等不同等级。一般来讲，中 小型构造体系是一次性局部构造运动的产物，只涉及有限的范围：大型构造体系是区域构造 运动的产物：巨型构造体系是全球构造运动的结果，占据广阔的空间，往往具有全球意义。 大型、巨型构造体系往往经历了多次同一方向、方式的构造运动。而且每次剧烈运动的时间 间隔也往往较长。 造体系形成时期的确定，主要是根据地层不整合关系、构造形迹之间的关系、沉积建造、 岩浆活动以及同位素年龄测定等方面的资料综台分折。目前，把燕山运动以前形成的构 造体系，称为古构造体系：把第四纪以来仍在活动的构造体系，称为活动性构造体系。 构造体系也存在一个序次问题。分清构造体系的序次，对于恢复该体系的构造应力场是 极为重要的。 2.构造型式及其确定原则 构造型式是由于地壳各部分的岩块或地块力学性质的差异，以及应力作用的方式、方向 的不同，从而产生各种不同类型的具有独自形态特征的构造体系的具体表象。例如，有的构 造体系的组合形态象“山”字，称为山字型构造体系；另有的象“多”字，称为多字型构造 体系：还有的象一朵盛开的莲花，称为莲花状构造体系等.。 构造体系是人们在认识地质构造规律的基础上，总结出来的一个抽象概念，只有构造体系的 各种类别和型式才是具体的，每一种构造型式都是一幅应变图象，每一幅应变图象都对应者 一定的构造应力场。因此，只要己经查明的一群构造形迹所呈现的应变图象能够合理地以某 种构造应力场来解释：那么，它就应该被认定为一个构造体系，借助构造应力场和构造体系 的认识，又可以预见一些尚未查明的构造形变。 在一个地区一个构造体系的各种构造形迹，可以相互穿插、相互连接、或者彼此分离」
构造控制着矿田、矿床的分布。所以搞清楚构造形迹的序次和等级，在找矿勘探方面尤为重 要。 （六）构造体系 1．构造体系的概念 构造体系是由许多不同形态、不同性质、不同等级和不同序次，但具有成生联系的各项 结构要素所组成的构造带，以及它们之间所夹的岩块或地块组合而成的总体。 地壳上的各种构造形迹不是孤立存在的，某些构造形迹在形成和发展过程中，往往相伴 成群出现。在空间上作有规律的排列组合。比如说：在野外工作中，经常发现同一走向的褶 曲往往不止一个，常有与褶曲走向相同的挤压带、冲断带；与它们垂直的张裂带；与它们走 向斜交的两组扭裂面等一系列构造形迹相伴出现。如果大体上它们是同一时期，同一运动， 或者是同一方式断续几次运动的产物，就构成一个具有成生联系的总体，称为构造体系。一 个构造体系，包括有各种构造形迹，虽然它们的大小、形态、性质和序次不同，但它们在形 成发展过程中具有成因上的联系，即成生联系。因此，可以把具有成生联系的构造形迹及其 所影响的岩块、地块看作一个统一的整体。 根据构造体系的规模大小，可分为巨型、大型、中型、小型等不同等级。一般来讲，中 小型构造体系是一次性局部构造运动的产物，只涉及有限的范围；大型构造体系是区域构造 运动的产物；巨型构造体系是全球构造运动的结果，占据广阔的空间，往往具有全球意义。 大型、巨型构造体系往往经历了多次同一方向、方式的构造运动。而且每次剧烈运动的时间 间隔也往往较长。 造体系形成时期的确定，主要是根据地层不整合关系、构造形迹之间的关系、沉积建造、 岩浆活动以及同位素年龄测定等方面的资料综台分折。目前，把燕山运动以前形成的构 造体系，称为古构造体系；把第四纪以来仍在活动的构造体系，称为活动性构造体系。 构造体系也存在一个序次问题。分清构造体系的序次，对于恢复该体系的构造应力场是 极为重要的。 2．构造型式及其确定原则 构造型式是由于地壳各部分的岩块或地块力学性质的差异，以及应力作用的方式、方向 的不同，从而产生各种不同类型的具有独自形态特征的构造体系的具体表象。例如，有的构 造体系的组合形态象“山”字，称为山字型构造体系；另有的象“多”字，称为多字型构造 体系；还有的象一朵盛开的莲花，称为莲花状构造体系等.。 构造体系是人们在认识地质构造规律的基础上，总结出来的一个抽象概念，只有构造体系的 各种类别和型式才是具体的。每一种构造型式都是一幅应变图象，每一幅应变图象都对应着 一定的构造应力场。因此，只要已经查明的一群构造形迹所呈现的应变图象能够合理地以某 种构造应力场来解释；那么，它就应该被认定为一个构造体系，借助构造应力场和构造体系 的认识，又可以预见一些尚未查明的构造形变。 在一个地区一个构造体系的各种构造形迹，可以相互穿插、相互连接、或者彼此分离
甚至相距很远，排列方式和空间展布形态也可以不一致。如何得知上述各种构造形迹是同属 于一个构造体系呢？确定构造体系的构造型式有以下三条原则： (1)构造形迹经常按一定的方式排列组合成一定的型式，在地壳上的不同地区多次出 现。如山字型、多字型、帚状构造等等，都是地壳上普遍存在的构造型式。 (②)构造形迹的这种有规律的组合形式，能用统一的构造应力场来加以解释。因为一个 构造体系是某一种方式的地应力作用的结果。所以具有统一的构造应力场。 (③)构造形迹的组合形式可以用适当的材料，用实验的方法做出与自然界的构造型式相 似的构造模型。 上述三条原侧，是对一个构造型式从感性到理性的认识过程。野外实地调查研究是最基本的 工作，只有通过实际调查，确定了构造形迹的某种组台形式客观存在的时候，才能进行力学 成因分析和实验验证。 3.构造体系的主要类型 构造体系的类型很多。根据目前的认识范围和程度，构造体系可分为以下三大类： 纬向构造体系：经向构造体系：扭动构造体系。 而扭动构造体系又可分为以下两种类型： 直扭构造体系类型：多字型构造：入字型构造：棋盘格式构造：山字型构造 旋扭构造体系类型：帚状构造：莲花状构造：涡轮状构造：“s”状构造和反“S”状构 造：歹字型构造 现将主要特征分别介绍如下： 3.1纬向构造体系 3.1.1基本特征 纬向构造体系，包括若干巨型复杂的东西构造带。在地壳分布广泛，规模极大，是全 球性造体系。其中，每一个东西构造带又自成一个体系，其主体是由巨型隆起带、沉降带、 复式裙皱带、冲断带、变质岩带和岩浆带等组成。同时，伴由南北向的横张断裂，北东和北 西向的两组共轭扭性断裂及其它低序次构造。这类构造体系总体上沿东西向延伸，所以又称 东西构造带。 东西构造带的各种构造成分，尽管它们的形态、方位、规模和性质不一定相同。但都 致反映了南北向的强烈挤压。此外.还具有东西向的平移现象。在北半球那些巨型的的东 西构造带的南面，常有巨大的平移断层，越近赤道者错动越大。其平移方向总的来说是南盘 相对向西，北盘相对向东：在南半球，其平移方向与北半球相反。 巨型东西构造带具有明显的纬度分带性，带与带之间相距纬度8°左右，其间常有规模 较小的区域性东两向构造带出现。巨型纬向带在全球的分布并不均匀，而是比较集中地发有 在中纬度地区。每条复杂的构造带一般都有长期发展的历史，经历了反复多次的构造运动， 表现为大幅度的紧密裙皱和不同规模、不同类型的断裂，并伴随不同时期、不同类型的岩浆 侵入喷出活动。由于其规模大，切制地壳深，活动历史悠久，十分有利矿产的生成。从我国
甚至相距很远，排列方式和空间展布形态也可以不一致。如何得知上述各种构造形迹是同属 于一个构造体系呢?确定构造体系的构造型式有以下三条原则： （1） 构造形迹经常按一定的方式排列组合成一定的型式，在地壳上的不同地区多次出 现。如山字型、多字型、帚状构造等等，都是地壳上普遍存在的构造型式。 (2) 构造形迹的这种有规律的组合形式，能用统一的构造应力场来加以解释。因为一个 构造体系是某一种方式的地应力作用的结果。所以具有统一的构造应力场。 (3) 构造形迹的组合形式可以用适当的材料，用实验的方法做出与自然界的构造型式相 似的构造模型。 上述三条原则，是对一个构造型式从感性到理性的认识过程。野外实地调查研究是最基本的 工作，只有通过实际调查，确定了构造形迹的某种组台形式客观存在的时候，才能进行力学 成因分析和实验验证。 3．构造体系的主要类型 构造体系的类型很多。根据目前的认识范围和程度，构造体系可分为以下三大类： 纬向构造体系；经向构造体系；扭动构造体系。 而扭动构造体系又可分为以下两种类型： 直扭构造体系类型：多字型构造；入字型构造；棋盘格式构造；山字型构造 旋扭构造体系类型：帚状构造；莲花状构造；涡轮状构造；“S”状构造和反“S”状构 造；歹字型构造 现将主要特征分别介绍如下： 3．1 纬向构造体系 3．1．1 基本特征 纬向构造体系，包括若干巨型复杂的东西构造带。在地壳分布广泛，规模极大，是全 球性造体系。其中，每一个东西构造带又自成一个体系，其主体是由巨型隆起带、沉降带、 复式褶皱带、冲断带、变质岩带和岩浆带等组成。同时，伴由南北向的横张断裂，北东和北 西向的两组共轭扭性断裂及其它低序次构造。这类构造体系总体上沿东西向延伸，所以又称 东西构造带。 东西构造带的各种构造成分，尽管它们的形态、方位、规模和性质不一定相同。但都 一致反映了南北向的强烈挤压。此外．还具有东西向的平移现象。在北半球那些巨型的的东 西构造带的南面，常有巨大的平移断层，越近赤道者错动越大。其平移方向总的来说是南盘 相对向西，北盘相对向东；在南半球，其平移方向与北半球相反。 巨型东西构造带具有明显的纬度分带性，带与带之间相距纬度 8°左右，其间常有规模 较小的区域性东两向构造带出现。巨型纬向带在全球的分布并不均匀，而是比较集中地发育 在中纬度地区。每条复杂的构造带一般都有长期发展的历史，经历了反复多次的构造运动， 表现为大幅度的紧密褶皱和不同规模、不同类型的断裂，并伴随不同时期、不同类型的岩浆 侵入喷出活动。由于其规模大，切割地壳深，活动历史悠久，十分有利矿产的生成。从我国
