完拉超依职出技术学院 Karamay Vocational Technical College 构造地质学 软沉积变形 克拉码依职业技术学院 石袖工程系 2021年3月
构造地质学 软沉积变形 克拉玛依职业技术学院 石油工程系 2021年3月

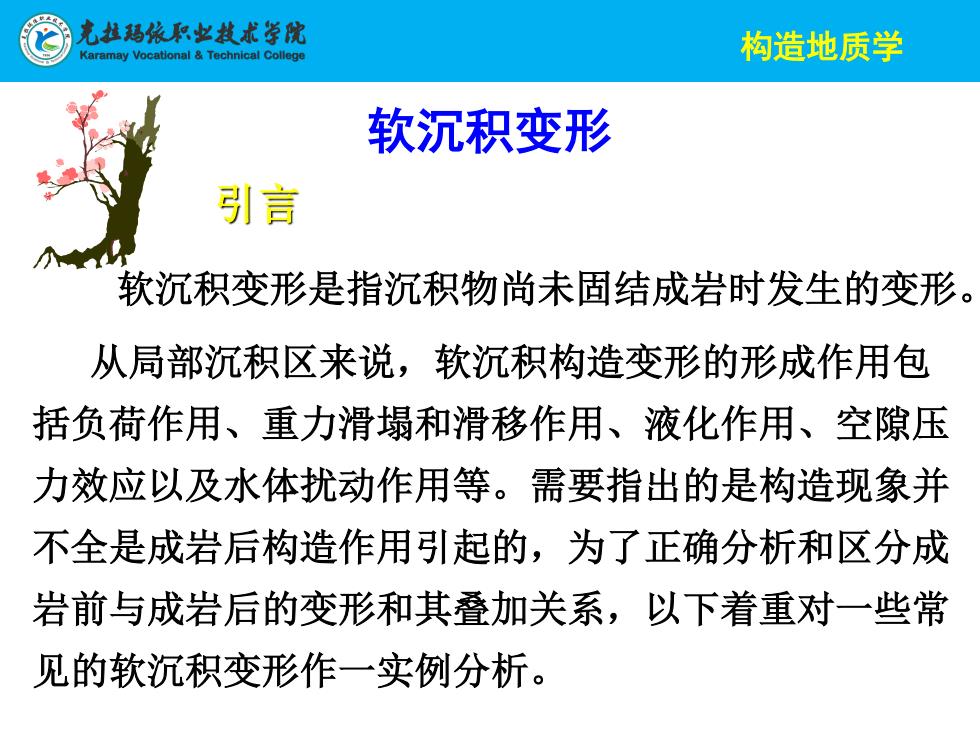

光挂移依职出技术学院 Karamay Vocational Technical College 构造地质学 软沉积变形 引言 软沉积变形是指沉积物尚未固结成岩时发生的变形。 从局部沉积区来说，软沉积构造变形的形成作用包 括负荷作用、重力滑塌和滑移作用、液化作用、空隙压 力效应以及水体扰动作用等。需要指出的是构造现象并 不全是成岩后构造作用引起的，为了正确分析和区分成 岩前与成岩后的变形和其叠加关系，以下着重对一些常 见的软沉积变形作一实例分析
构造地质学 软沉积变形 引言 软沉积变形是指沉积物尚未固结成岩时发生的变形。 从局部沉积区来说，软沉积构造变形的形成作用包 括负荷作用、重力滑塌和滑移作用、液化作用、空隙压 力效应以及水体扰动作用等。需要指出的是构造现象并 不全是成岩后构造作用引起的，为了正确分析和区分成 岩前与成岩后的变形和其叠加关系，以下着重对一些常 见的软沉积变形作一实例分析
完拉超依职出技术学院 aramay Vocational Technical College 构造地质学 一、压模与火焰状构造 压模是一种底面印模，又叫重荷模，一般发育在泥质物 之上的砂层底面，呈圆丘状或不规则的瘤状突起。其排列杂 乱，大小不一，突起高度从几毫米到十几厘米，但在同一层 面上，压模的形状和大小较近似。有时砂岩中的原生层理因 这种构造存在而变形，但向上层面逐渐恢复正常。压模是当 砂层沉积处在塑性状态的泥质层之上时由于超负载或差异负 载作用沉积物发生垂向流动而成（图7-18)
构造地质学 一、压模与火焰状构造 压模是一种底面印模，又叫重荷模，一般发育在泥质物 之上的砂层底面，呈圆丘状或不规则的瘤状突起。其排列杂 乱，大小不一，突起高度从几毫米到十几厘米，但在同一层 面上，压模的形状和大小较近似。有时砂岩中的原生层理因 这种构造存在而变形，但向上层面逐渐恢复正常。压模是当 砂层沉积处在塑性状态的泥质层之上时由于超负载或差异负 载作用沉积物发生垂向流动而成（图7-18）
光挂移依职出技术学优 Karamay Vocational Technical College 构造地质学 (B (A)初沉积状态：(B)负荷引起的变形 图7-18泥岩（黑色）之上的砂层底面
构造地质学 图7-18 泥岩(黑色)之上的砂层底面

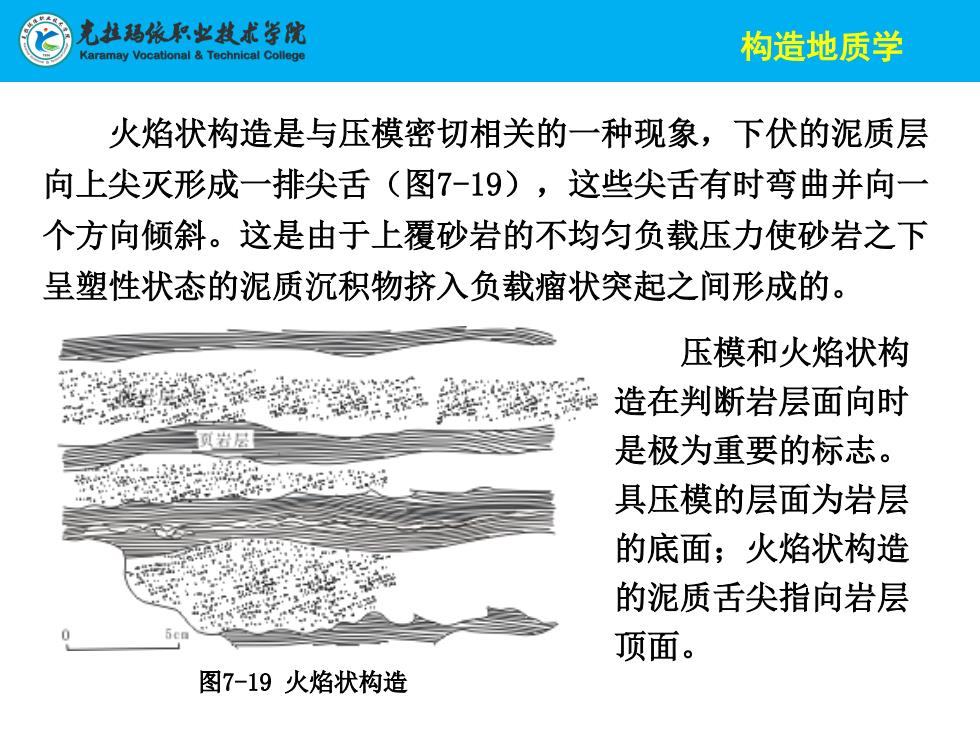

完丛超依职出技术学院 aramay Vocational Technical College 构造地质学 火焰状构造是与压模密切相关的一种现象，下伏的泥质层 向上尖灭形成一排尖舌（图7-19)，这些尖舌有时弯曲并向一 个方向倾斜。这是由于上覆砂岩的不均匀负载压力使砂岩之下 呈塑性状态的泥质沉积物挤入负载瘤状突起之间形成的。 压模和火焰状构 造在判断岩层面向时 页岩层 是极为重要的标志。 具压模的层面为岩层 的底面；火焰状构造 的泥质舌尖指向岩层 顶面。 图7-19火焰状构造
构造地质学 火焰状构造是与压模密切相关的一种现象，下伏的泥质层 向上尖灭形成一排尖舌（图7-19），这些尖舌有时弯曲并向一 个方向倾斜。这是由于上覆砂岩的不均匀负载压力使砂岩之下 呈塑性状态的泥质沉积物挤入负载瘤状突起之间形成的。 图7-19 火焰状构造 压模和火焰状构 造在判断岩层面向时 是极为重要的标志。 具压模的层面为岩层 的底面；火焰状构造 的泥质舌尖指向岩层 顶面
