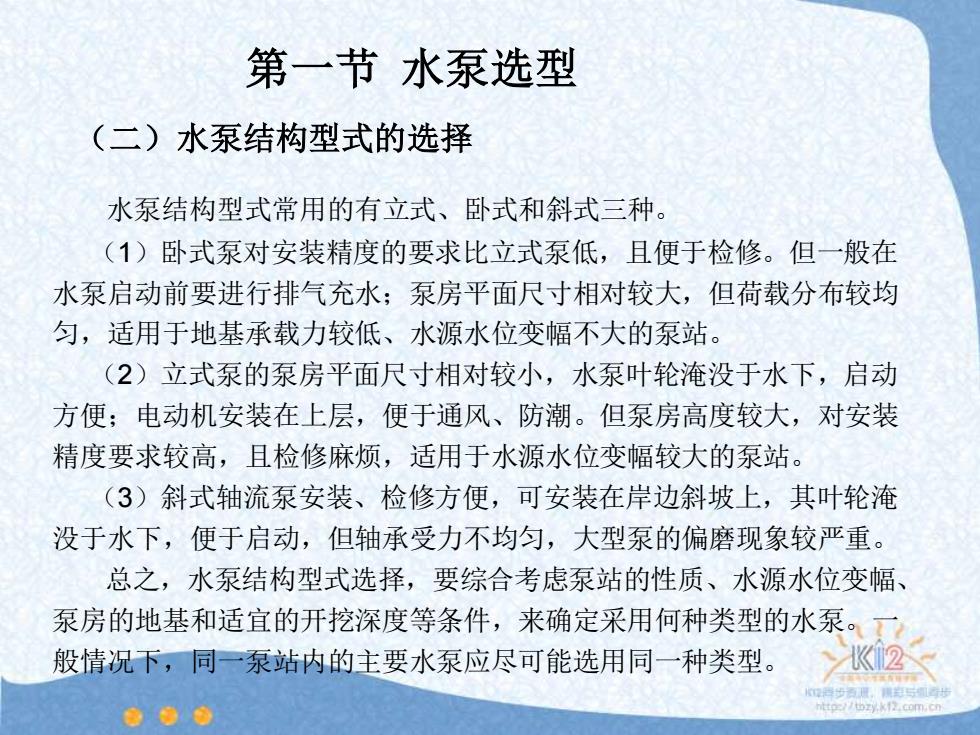

第一节水泵选型 (二)水泵结构型式的选择 水泵结构型式常用的有立式、卧式和斜式三种。 (1)卧式泵对安装精度的要求比立式泵低，且便于检修。但一般在 水泵启动前要进行排气充水；泵房平面尺寸相对较大，但荷载分布较均 匀，适用于地基承载力较低、水源水位变幅不大的泵站。 (2)立式泵的泵房平面尺寸相对较小，水泵叶轮淹没于水下，启动 方便；电动机安装在上层，便于通风、防潮。但泵房高度较大，对安装 精度要求较高，且检修麻烦，适用于水源水位变幅较大的泵站。 (3)斜式轴流泵安装、检修方便，可安装在岸边斜坡上，其叶轮淹 没于水下，便于启动，但轴承受力不均匀，大型泵的偏磨现象较严重。 总之，水泵结构型式选择，要综合考虑泵站的性质、水源水位变幅、 泵房的地基和适宜的开挖深度等条件，来确定采用何种类型的水泵。一 般情况下，同一泵站内的主要水泵应尽可能选用同一种类型。 意●步
水泵结构型式常用的有立式、卧式和斜式三种。 （1）卧式泵对安装精度的要求比立式泵低，且便于检修。但一般在 水泵启动前要进行排气充水；泵房平面尺寸相对较大，但荷载分布较均 匀，适用于地基承载力较低、水源水位变幅不大的泵站。 （2）立式泵的泵房平面尺寸相对较小，水泵叶轮淹没于水下，启动 方便；电动机安装在上层，便于通风、防潮。但泵房高度较大，对安装 精度要求较高，且检修麻烦，适用于水源水位变幅较大的泵站。 （3）斜式轴流泵安装、检修方便，可安装在岸边斜坡上，其叶轮淹 没于水下，便于启动，但轴承受力不均匀，大型泵的偏磨现象较严重。 总之，水泵结构型式选择，要综合考虑泵站的性质、水源水位变幅、 泵房的地基和适宜的开挖深度等条件，来确定采用何种类型的水泵。一 般情况下，同一泵站内的主要水泵应尽可能选用同一种类型。 （二）水泵结构型式的选择 第一节 水泵选型
第一节水泵选型 (三)水泵台数的确定 泵站中水泵的数量应满足泵站设计流量所需的水泵台数与备用水泵台 数之和。确定水泵台数时，应考虑以下几个问题。 (1)建设费和运行费。建设费包括机电设备费和土建工程费。机组台 数多少，对泵站建设费和运行管理费影响较大。水泵台数多，增大泵房平 面尺寸，从而增加泵站投资（包括设备费和基建费）。在同样流量情况下， 一般机组台数越少，其建设费和运行费越小。 (2)运行管理。水泵台数越少，在设备总容量一定的前提下，单机容 量越大，运行效率越高，需要的运行管理人员及维修费用等越少：一般讲 机组台数少，管理运行较为方便，且需要的运行管理人员也少。 (3)供（排）水的适应性和可靠性。机组台数越多，越容易适应不同时 期灌排流量的要求，减少运行中个别机组发生故障对灌排需求的影响，适 应性和可靠性越好：机组台数少，流量调节受到一定限制，一旦机组发生 故障，对全站的生产影响较大，供（排）水的适应性和可靠性比较差。K2 ●●● tp://tbzy.k12
（三）水泵台数的确定 泵站中水泵的数量应满足泵站设计流量所需的水泵台数与备用水泵台 数之和。确定水泵台数时，应考虑以下几个问题。 （1）建设费和运行费。建设费包括机电设备费和土建工程费。机组台 数多少，对泵站建设费和运行管理费影响较大。水泵台数多，增大泵房平 面尺寸，从而增加泵站投资(包括设备费和基建费)。在同样流量情况下， 一般机组台数越少，其建设费和运行费越小。 （2）运行管理。水泵台数越少，在设备总容量一定的前提下，单机容 量越大，运行效率越高，需要的运行管理人员及维修费用等越少；一般讲 机组台数少，管理运行较为方便，且需要的运行管理人员也少。 （3）供(排)水的适应性和可靠性。机组台数越多，越容易适应不同时 期灌排流量的要求，减少运行中个别机组发生故障对灌排需求的影响，适 应性和可靠性越好；机组台数少，流量调节受到一定限制，一旦机组发生 故障，对全站的生产影响较大，供(排)水的适应性和可靠性比较差。 第一节 水泵选型
