7.1.3力学强度和硬度 冬（二)硬度 划痕硬度 釉面硬度一般为莫氏硬度7~8；维氏硬度5200~7500MPa 影响硬度的因素： ·()化学组成：适应加和性法测计算因子如下： SIO2 B203 Na2O K20 PbO Cao ZnO BaO Al203 10.0 6.1 -3.7 10.2 -10.9 -4.3 -0.6 -0.7 -3.5 B203<15%,10~12%,时在硼硅酸盐釉玻璃中硬度最大 ·(2)矿物组成：釉层中析出微晶体的种类和数量。 锆英石、尖晶石、莫来石、金红石、钙长石、硅灰石等。 ·(3)釉的膨胀系数和弹性模量 釉弹性模量小、弹性好，釉受到压应力；均有利于硬度的提高
❖（二）硬度 划痕硬度 釉面硬度一般为 莫氏硬度7~8；维氏硬度5200~7500MPa 影响硬度的因素： ▪ (1)化学组成：适应加和性法则计算因子如下： SIO2 B2O3 Na2O K2O PbO CaO ZnO BaO Al2O3 10.0 6.1 -3.7 -10.2 -10.9 -4.3 -0.6 -0.7 -3.5 ▪ (2) 矿物组成：釉层中析出微晶体的种类和数量。 锆英石、尖晶石、莫来石、金红石、钙长石、硅灰石等。 B2O3<15%，10~12 %，时在硼硅酸盐釉玻璃中硬度最大 7.1.3 力学强度和硬度 ▪ (3) 釉的膨胀系数和弹性模量 釉弹性模量小、弹性好，釉受到压应力；均有利于硬度的提高
7.1.4化学稳定性 冬（一)釉受水、碱和酸的侵蚀机理 取决于S1一O四面体相互联接的程度，没有被其它离 子嵌入而造成Si一O断裂的完整网络结构愈多，即连接程 度越高，则化学稳定性愈高。开始时是在网络结点上的离 子与溶液中水化的质点之间进行，接着会从釉结构中萃取 出一价及二价阳离子

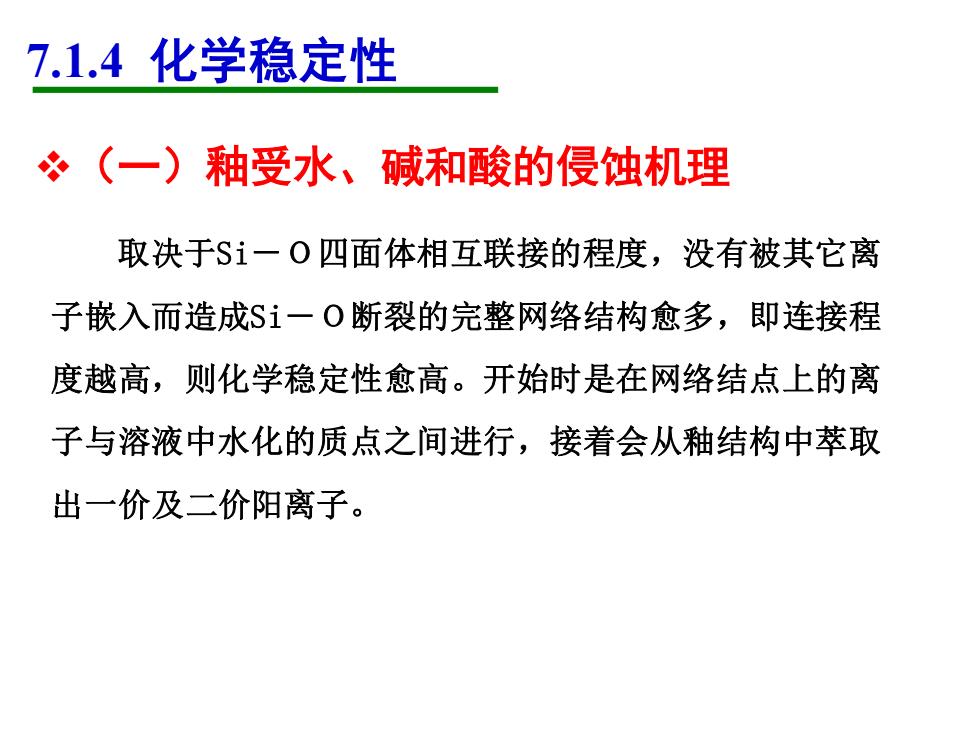

❖（一）釉受水、碱和酸的侵蚀机理 7.1.4 化学稳定性 取决于Si－Ｏ四面体相互联接的程度，没有被其它离 子嵌入而造成Si－Ｏ断裂的完整网络结构愈多，即连接程 度越高，则化学稳定性愈高。开始时是在网络结点上的离 子与溶液中水化的质点之间进行，接着会从釉结构中萃取 出一价及二价阳离子
7.1.4化学稳定性 冬（一）釉受水、碱和酸的侵蚀机理 ·（1)水对釉的浸蚀 首先是水中的氢置换碱离子 =Si-O-R+H·OH Si-OH+R+OH 然后0H与Si-0-Si键反应 ≡Si-O—Si=+OH→=Si-OH+=Si-O 断裂的桥氧和其他水分子作用产生羟基离子 =SiO+HOH→=Si—OH+OHt 生成物：Si(OD4·nH20或者SiO2·xH2O类似硅凝胶，呈薄膜状 态覆盖在釉层表面，釉层中含S0,多会↓被浸蚀的程度。若有 二价或多价离子存在，它们会阻碍碱金属离子扩散，抑制浸蚀 作用的进行

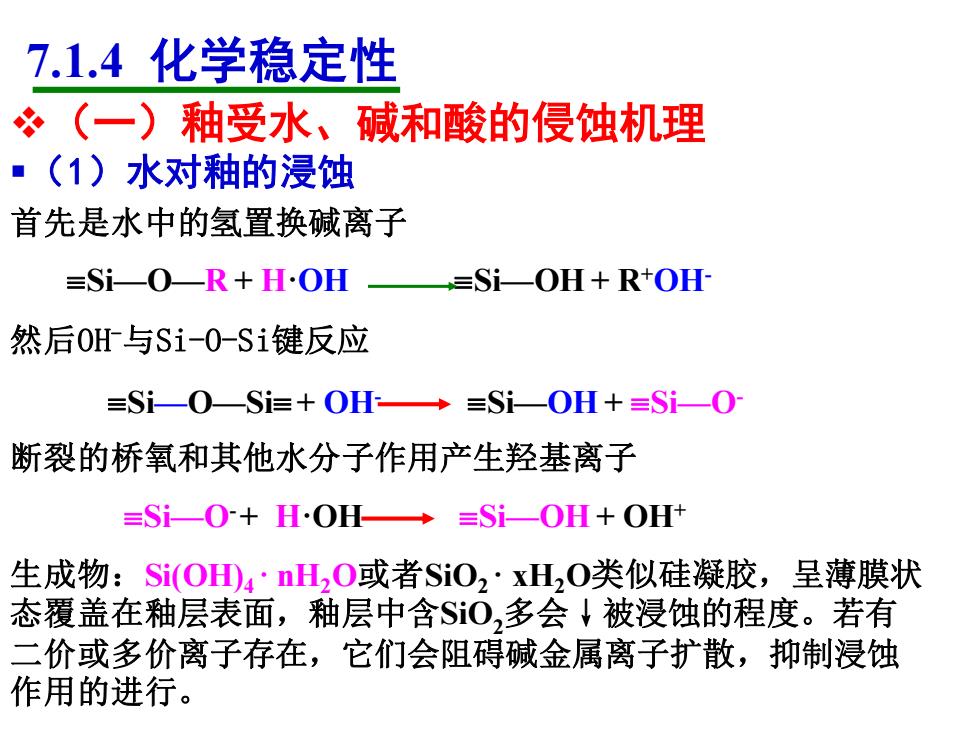

❖（一）釉受水、碱和酸的侵蚀机理 7.1.4 化学稳定性 ▪（1）水对釉的浸蚀 首先是水中的氢置换碱离子 Si—O—R + H·OH Si—OH + R+OH- 然后OH-与Si-O-Si键反应 断裂的桥氧和其他水分子作用产生羟基离子 生成物：Si(OH)4 · nH2O或者SiO2 ·xH2O类似硅凝胶，呈薄膜状 态覆盖在釉层表面，釉层中含SiO2多会↓被浸蚀的程度。若有 二价或多价离子存在，它们会阻碍碱金属离子扩散，抑制浸蚀 作用的进行。 Si—O—Si + OH- Si—OH + Si—O- Si—O-+ H·OH Si—OH + OH+
7.1.4化学稳定性 （2)碱侵蚀机理 ≡Si—O—Si≡+Na*OH◆≡Si-OH+≡Si一ONa+ 碱会破坏$-O骨架，但不会形成硅凝胶薄膜，因此釉层会脱落。 (3)酸侵蚀机理 一般酸（HF例外)不与釉发生反应，但稀酸中的水侵蚀， 一般的酸通过水的作用浸蚀玻璃，因此浓酸的作用低于稀酸。 某些有机酸的作用大于浓无机酸。 =Si—O-Si=+HF→=Si一OH+=Si—F 釉玻璃与F的反应剧烈（有利用价值） 有机酸中的有机阳离子在溶液中对釉玻璃有侵蚀作用HAC)

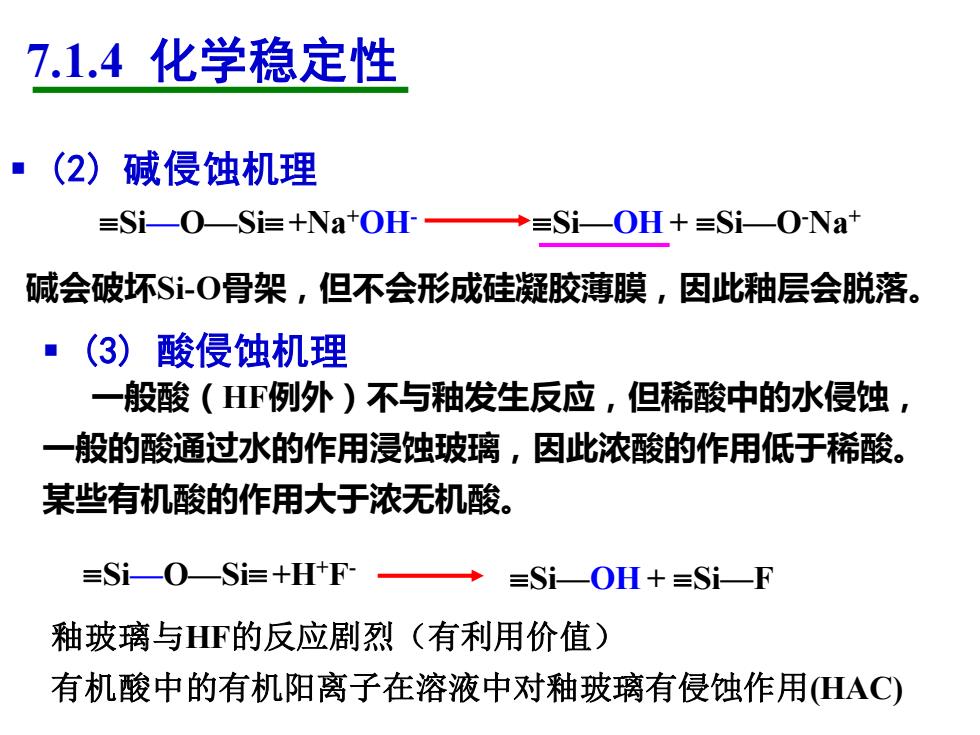

▪ (2) 碱侵蚀机理 碱会破坏Si-O骨架，但不会形成硅凝胶薄膜，因此釉层会脱落。 Si—O—Si +Na+OH- Si—OH + Si—O-Na+ ▪ (3) 酸侵蚀机理 一般酸（HF例外）不与釉发生反应，但稀酸中的水侵蚀， 一般的酸通过水的作用浸蚀玻璃，因此浓酸的作用低于稀酸。 某些有机酸的作用大于浓无机酸。 Si—O—Si +H+F - Si—OH + Si—F 釉玻璃与HF的反应剧烈（有利用价值） 有机酸中的有机阳离子在溶液中对釉玻璃有侵蚀作用(HAC) 7.1.4 化学稳定性
