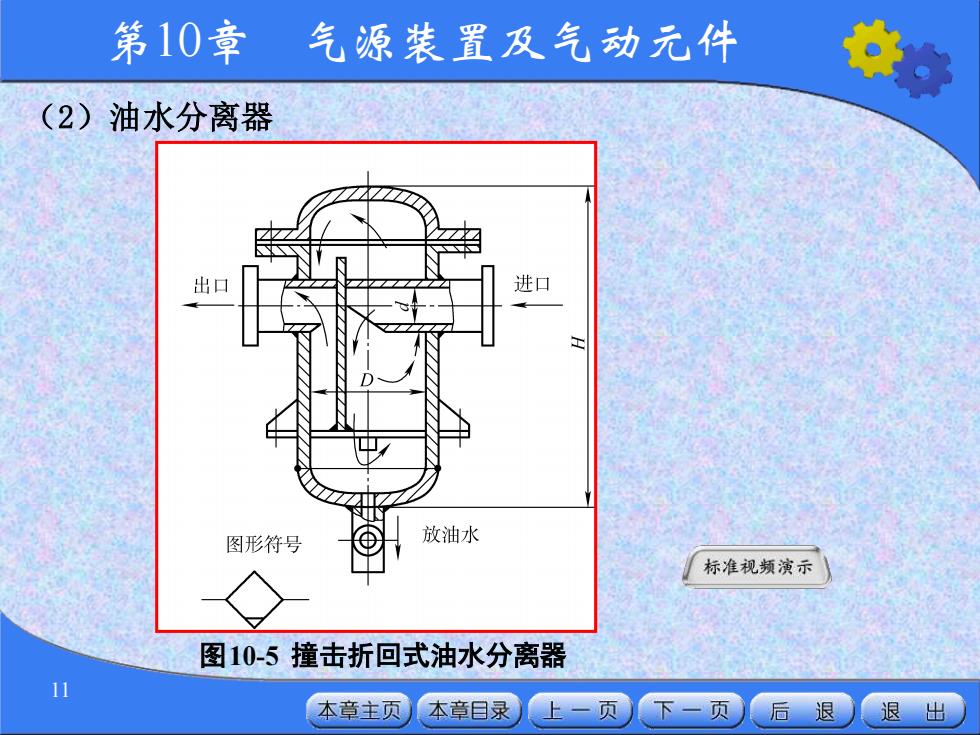

第10章 气源装置及气动元件 (2)油水分离器 出口 进口 图形符号 放油水 标准视频演示 图10-5撞击折回式油水分离器 11 本章主页本章目录 上一页 下一页 后退 退出
第10章 气源装置及气动元件 11 图10-5 撞击折回式油水分离器 （2）油水分离器
第10章 气源装置及气动元件 妆 (3)贮气罐 图形符号 0 图10-6贮气罐 12 本章主页 本章目录 上一页 下一页后退退出
第10章 气源装置及气动元件 12 图10-6 贮气罐 （3）贮气罐

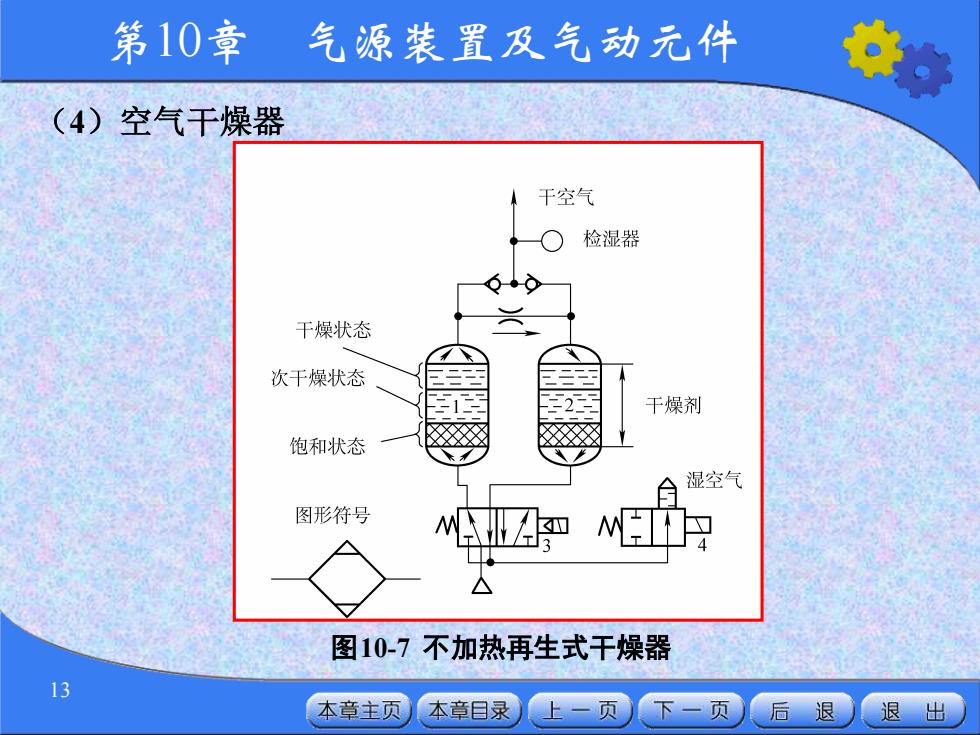

第10章 气源装置及气动元件 (4)空气干燥器 干空气 检湿器 干燥状态 次干燥状态 干燥剂 饱和状态 月湿空气 图形符号 图10-7不加热再生式干燥器 13 本章主页本章日录 上一页下一页 后退退出
第10章 气源装置及气动元件 13 图10-7 不加热再生式干燥器 （4）空气干燥器
第10章 气源装置及气动元件 10.1.3气动三大件 空气过滤器、减压阀、油雾器一起称为气动三大件，其安装次 序根据进气方向为空气过滤器（二次过滤器）、减压阀和油雾器， 如图10-8所示。 1-空气滤气器 2-减压阀 3-压力表 4-油雾器 图10-8气动三联件 14 本章主页 本章目录 上一页 下一页 后退退出
第10章 气源装置及气动元件 14 10.1.3 气动三大件 空气过滤器、减压阀、油雾器一起称为气动三大件，其安装次 序根据进气方向为空气过滤器（二次过滤器）、减压阀和油雾器， 如图10-8所示。 图10-8 气动三联件 1-空气滤气器 2-减压阀 3-压力表 4-油雾器
