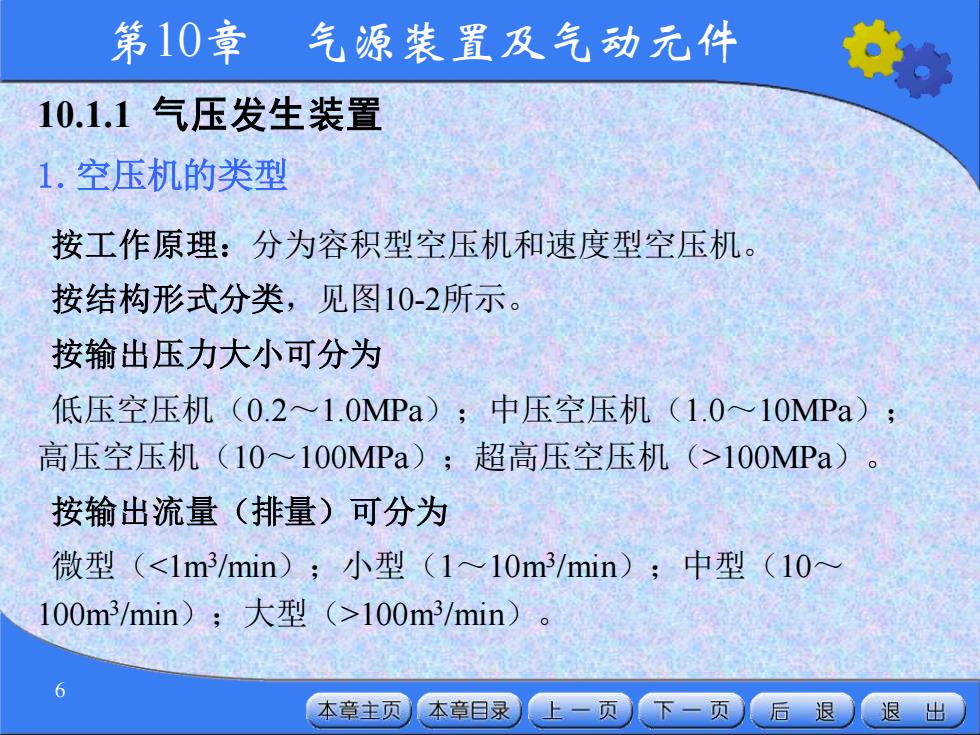

第10章 气源装置及气动元件 10.1.1气压发生装置 1.空压机的类型 按工作原理：分为容积型空压机和速度型空压机。 按结构形式分类，见图10-2所示。 按输出压力大小可分为 低压空压机(0.2~1.0MPa);中压空压机(1.0~10MPa); 高压空压机(10~100MPa);超高压空压机(>100MPa)。 按输出流量（排量）可分为 微型(<1m3/min);小型(1~10m3/min);中型(10~ 100m3/min);大型(>100m3/min) 本章主页 本章目录 上一页 下一页 后退 退出
第10章 气源装置及气动元件 6 10.1.1 气压发生装置 1.空压机的类型 按工作原理：分为容积型空压机和速度型空压机。 按结构形式分类，见图10-2所示。 按输出压力大小可分为 低压空压机（0.2～1.0MPa）；中压空压机（1.0～10MPa）； 高压空压机（10～100MPa）；超高压空压机（>100MPa）。 按输出流量（排量）可分为 微型（<1m3 /min）；小型（1～10m3 /min）；中型（10～ 100m3 /min）；大型（>100m3 /min）
第10章 气源装置及气动元件 Compressors((压缩机) Dynamic(速度型) Displacement(容积型) Ejector(喷射式) Radial(径向式)Aial轴流式) Rotary旋转式) Reciprocating(往复式) One rotor(单转子) Two rotors(双转子) Trunk Croes head Labyrinth Diaphragm (筒形) 〔十字头)（迷宫式） (隔源式) Vane Liquid ring Screw Screw Roots (叶片式)〔液环) （螺杆) (螺杆) (鲁氏) 图10-2空气压缩机基本类型 本章主页本章目录 上一页 下一页 后退 退出
第10章 气源装置及气动元件 7 图10-2 空气压缩机基本类型
第10章 气源装置及气动元件 2.空压机的工作原理 以活塞式压缩机为例介绍空压机的工作原理。 777777777777777777 图10-3活塞式空压机的工作原理图 1-排气阀2-气缸3-活塞4-活塞杆5-滑块6-连杆7-曲柄8-吸气阀9-弹簧 8 本章主页 本章目录 上一页 下一页 〔后退 退出
第10章 气源装置及气动元件 8 2.空压机的工作原理 以活塞式压缩机为例介绍空压机的工作原理。 图10-3 活塞式空压机的工作原理图 1-排气阀 2-气缸 3-活塞 4-活塞杆 5-滑块 6-连杆 7-曲柄 8-吸气阀 9-弹簧
第10章 气源装置及气动元件 10.1.2压缩空气净化和贮存的装置和设备 1.气动系统对压缩空气质量的要求 2.压缩空气净化贮存设备 (1)冷却器 冷却器的结构形式有：蛇形管式（见图10-4a)、列管式（见 图10-4b)、散热片式、套管式等。 冷却方式有水冷和风冷式两种； 本章主页本章目录 上一页 下一页 后退 退出
第10章 气源装置及气动元件 9 10.1.2 压缩空气净化和贮存的装置和设备 1.气动系统对压缩空气质量的要求 2. 压缩空气净化贮存设备 （1）冷却器 冷却器的结构形式有：蛇形管式（见图10-4a）、列管式（见 图10-4b）、散热片式、套管式等。 冷却方式有水冷和风冷式两种；
第10章 气源装置及气动元件 热水 热空气 热水 热空气 冷空气 图形符号 冷却水 冷却水 冷空气 b) 图10-4冷却器 a)蛇管式 标准视频演示 b) 列管式 标准视频演示 10 本章主页 本章目录 上一页 下一页 后退 退出
第10章 气源装置及气动元件 10 a) 蛇管式 b) 列管式 图10-4 冷却器
