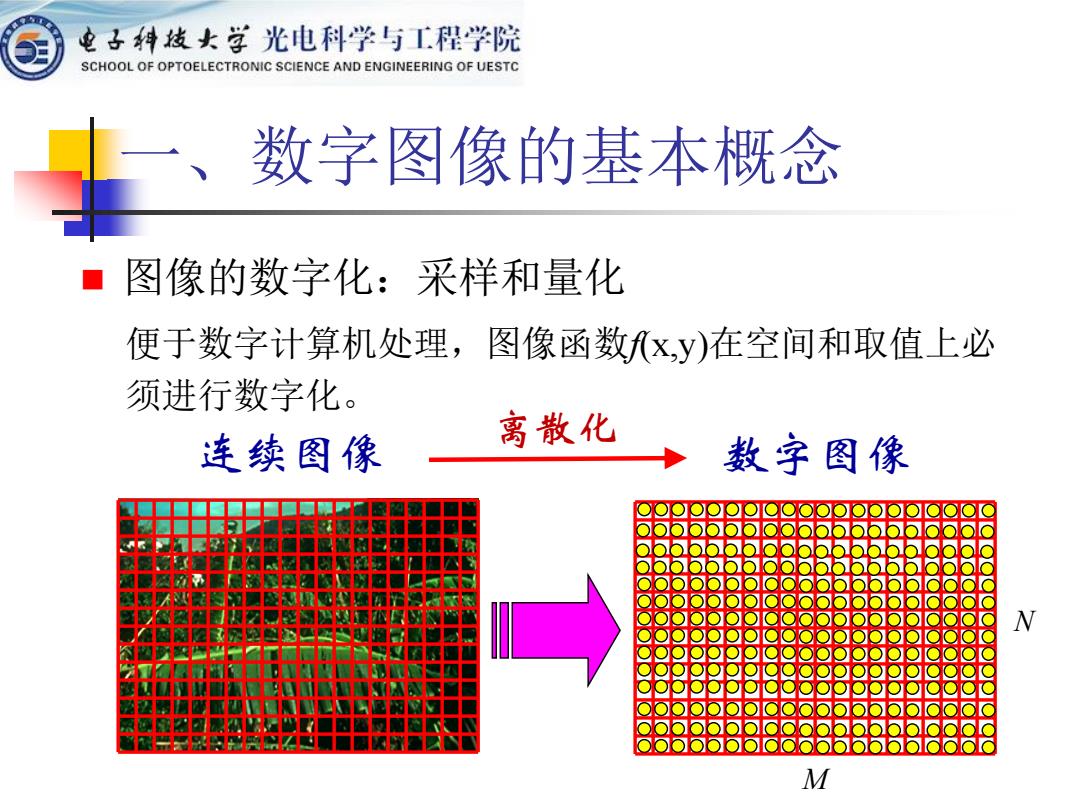

电子科发女学光电科学与工程学院 SCHOOL OF OPTOELECTRONIC SCIENCE AND ENGINEERING OF UESTC 数字图像的基本概念 图像的数字化：采样和量化 便于数字计算机处理，图像函数x,y)在空间和取值上必 须进行数字化。 离散化 连续图像 +数字图像 N M
◼ 图像的数字化：采样和量化 连续图像 数字图像 离散化 N M 一、数字图像的基本概念 便于数字计算机处理，图像函数f(x,y)在空间和取值上必 须进行数字化

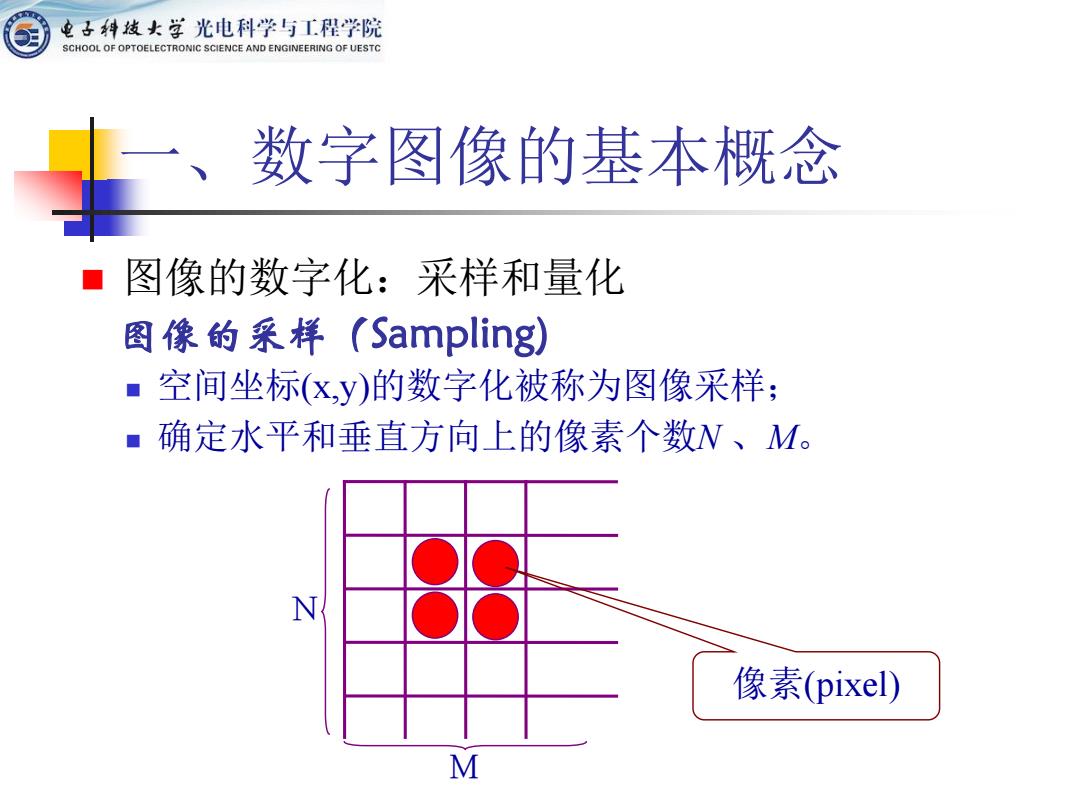

电子科线女学光电科学与工程学院 SCHOOL OF OPTOELECTRONIC SCIENCE AND ENGINEERING OF UESTC 数字图像的基本概念 图像的数字化：采样和量化 图像的采样(Sampling) ■空间坐标x,y)的数字化被称为图像采样； ■确定水平和垂直方向上的像素个数N、M。 N 像素(pixel) M
图像的采样（Sampling) ◼ 空间坐标(x,y)的数字化被称为图像采样； ◼ 确定水平和垂直方向上的像素个数N 、M。 Ｎ Ｍ 像素(pixel) 一、数字图像的基本概念 ◼ 图像的数字化：采样和量化

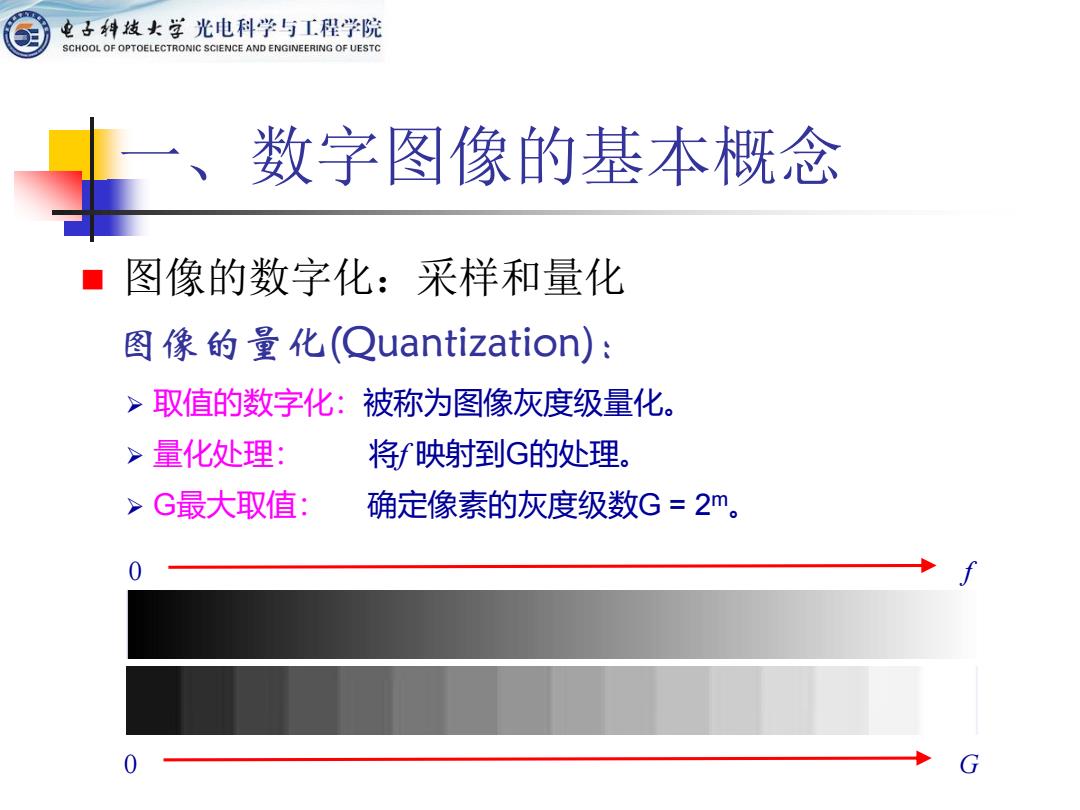

电子科线女学光电科学与工程学院 SCHOOL OF OPTOELECTRONIC SCIENCE AND ENGINEERING OF UESTC 数字图像的基本概念 图像的数字化：采样和量化 图像的量化(Quantization): >取值的数字化： 被称为图像灰度级量化。 >量化处理： 将f映射到G的处理。 >G最大取值： 确定像素的灰度级数G=2m
图像的量化(Quantization)： ➢ 取值的数字化：被称为图像灰度级量化。 ➢ 量化处理： 将f 映射到G的处理。 ➢ G最大取值： 确定像素的灰度级数G = 2m 。 一、数字图像的基本概念 ◼ 图像的数字化：采样和量化 0 f 0 G

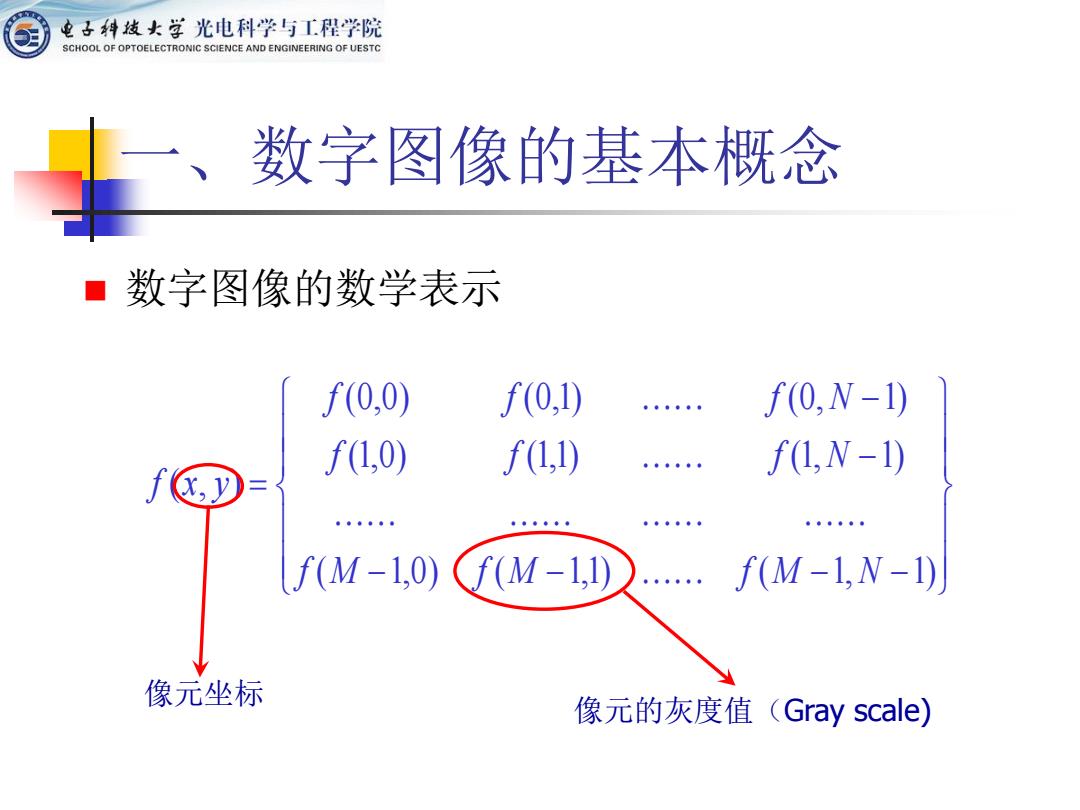

电子科线女学光电科学与工程学院 SCHOOL OF OPTOELECTRONIC SCIENCE AND ENGINEERING OF UESTC 数字图像的基本概念 ■数字图像的数学表示 f(0,0) f(0,1) f(0,N-1) f(1,0) f1,1) f1,N-1) f(M-1,0)(f(M-1,1) ..…f(M-1,N-1) 像元坐标 像元的灰度值(Gray scale)
◼ 数字图像的数学表示 − − − − − − = ( 1,0) ( 1,1) ( 1, 1) (1,0) (1,1) (1, 1) (0,0) (0,1) (0, 1) ( , ) f M f M f M N f f f N f f f N f x y 像元坐标 像元的灰度值（Gray scale) 一、数字图像的基本概念

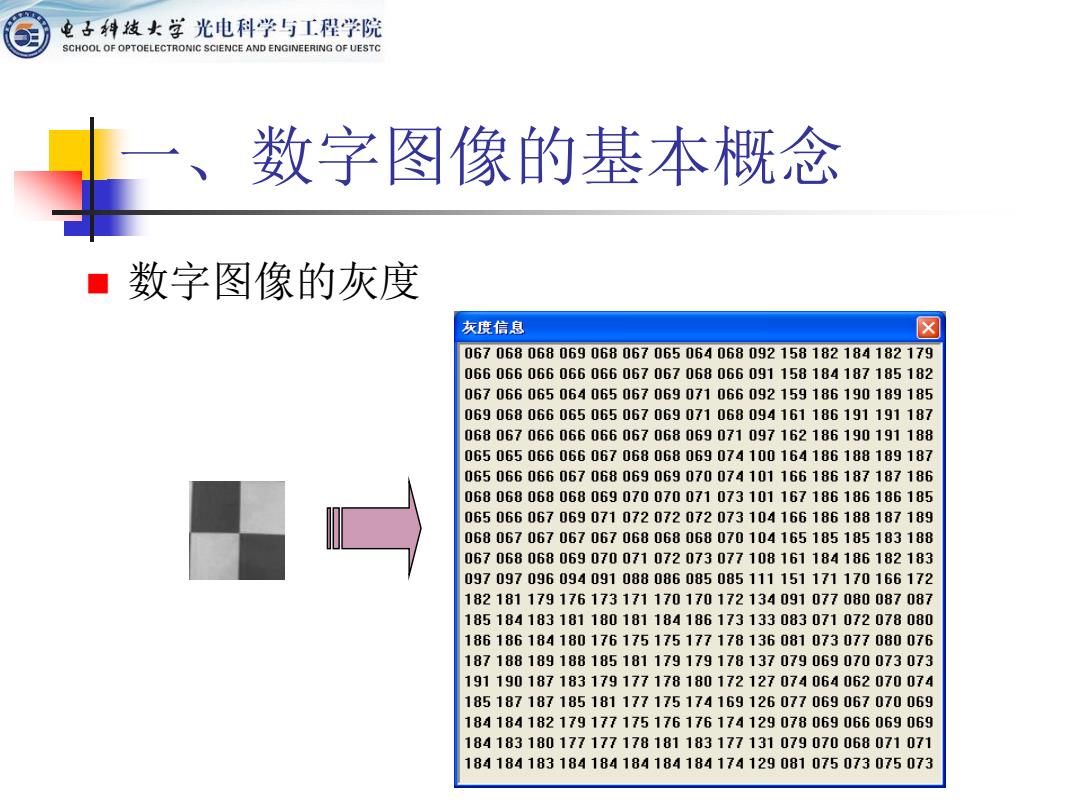

电子科发女学光电科学与工程学院 SCHOOL OF OPTOELECTRONIC SCIENCE AND ENGINEERING OF UESTC 数字图像的基本概念 数字图像的灰度 灰度信息 ☒ 067068068069068067065064068092158182184182179 066066066066066067067068066091158184187185182 067066065064065067069071066092159186190189185 069068066065065067069071068094161186191191187 068067066066066067068069071097162186190191188 065065066066067068068069074100164186188189187 065066066067068069069070074101166186187187186 068068068068069070070071073101167186186186185 065066067069071072072072073104166186188187189 068067067067067068068068070104165185185183188 067068068069070071072073077108161184186182183 097097096094091088086085085111151171170166172 182181179176173171170170172134091077080087087 185184183181180181184186173133083071072078080 186186184180176175175177178136081073077080076 187188189188185181179179178137079069070073073 191190187183179177178180172127074064062070074 185187187185181177175174169126077069067070069 184184182179177175176176174129078069066069069 184183180177177178181183177131079070068071071 184184183184184184184184174129081075073075073
◼ 数字图像的灰度 一、数字图像的基本概念
