6.4数控特种加工机床 >慢速走丝线切割机 6
6 慢速走丝线切割机 6.4 数控特种加工机床
6.4数控特种加工机床 >数控线切割加工的特点 ·直接利用线状的电极丝作电极； ●可以加工形状复杂的工件； ●电极丝与工件不直接接触； ·工件被加工表面受热影响小 ●节省辅助时间和刀具费用； ●可以方便地对影响加工精度的加工参数进行调整； ●工作液采用水基乳化液； ●加工成本高，不适合加工形状简单的大批量零件
7 数控线切割加工的特点 直接利用线状的电极丝作电极 ； 可以加工形状复杂的工件 ； 电极丝与工件不直接接触 ； 工件被加工表面受热影响小 节省辅助时间和刀具费用 ； 可以方便地对影响加工精度的加工参数进行调整 ； 工作液采用水基乳化液 ； 加工成本高，不适合加工形状简单的大批量零件 。 6.4 数控特种加工机床

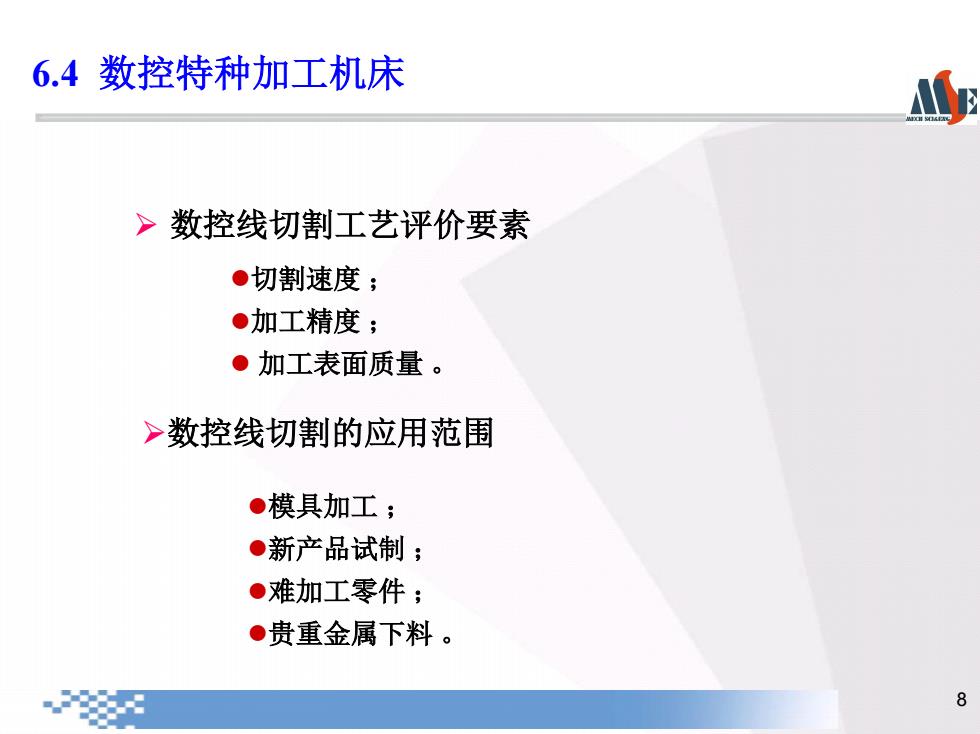

6.4数控特种加工机床 >数控线切割工艺评价要素 ●切割速度； ●加工精度； ●加工表面质量。 >数控线切割的应用范围 ●模具加工； ●新产品试制； ●难加工零件； ●贵重金属下料。 8
8 数控线切割工艺评价要素 切割速度 ； 加工精度 ； 加工表面质量 。 数控线切割的应用范围 模具加工 ； 新产品试制 ； 难加工零件 ； 贵重金属下料 。 6.4 数控特种加工机床

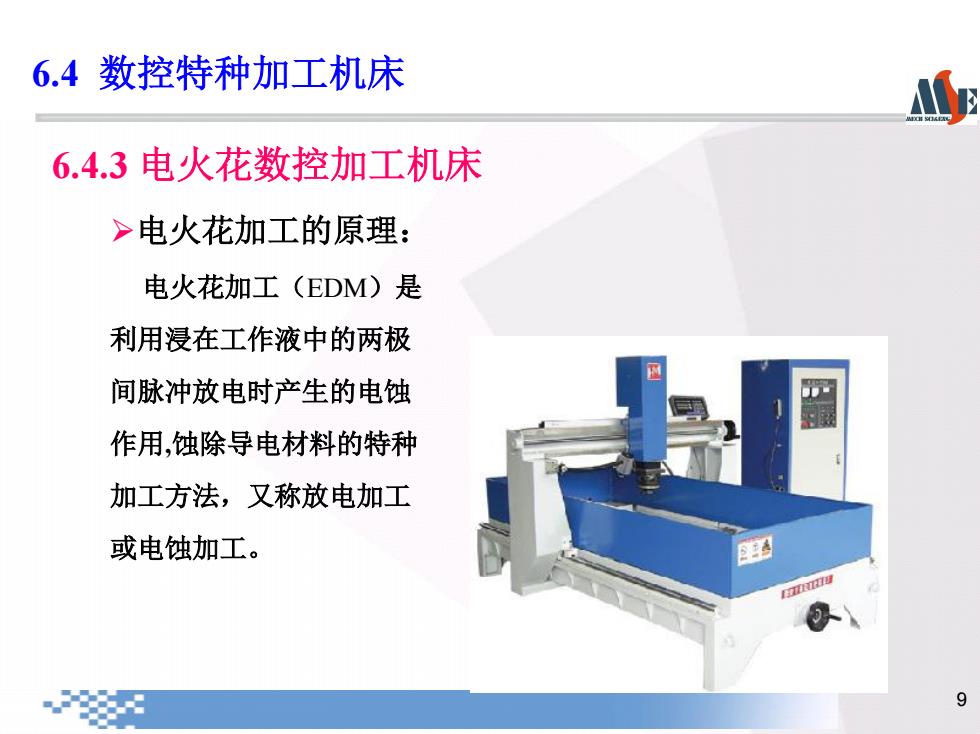

6.4数控特种加工机床 6.4.3电火花数控加工机床 >电火花加工的原理： 电火花加工(EDM)是 利用浸在工作液中的两极 间脉冲放电时产生的电蚀 作用，蚀除导电材料的特种 加工方法，又称放电加工 或电蚀加工。 e 9
9 6.4.3 电火花数控加工机床 电火花加工的原理： 电火花加工（EDM）是 利用浸在工作液中的两极 间脉冲放电时产生的电蚀 作用,蚀除导电材料的特种 加工方法，又称放电加工 或电蚀加工。 6.4 数控特种加工机床
