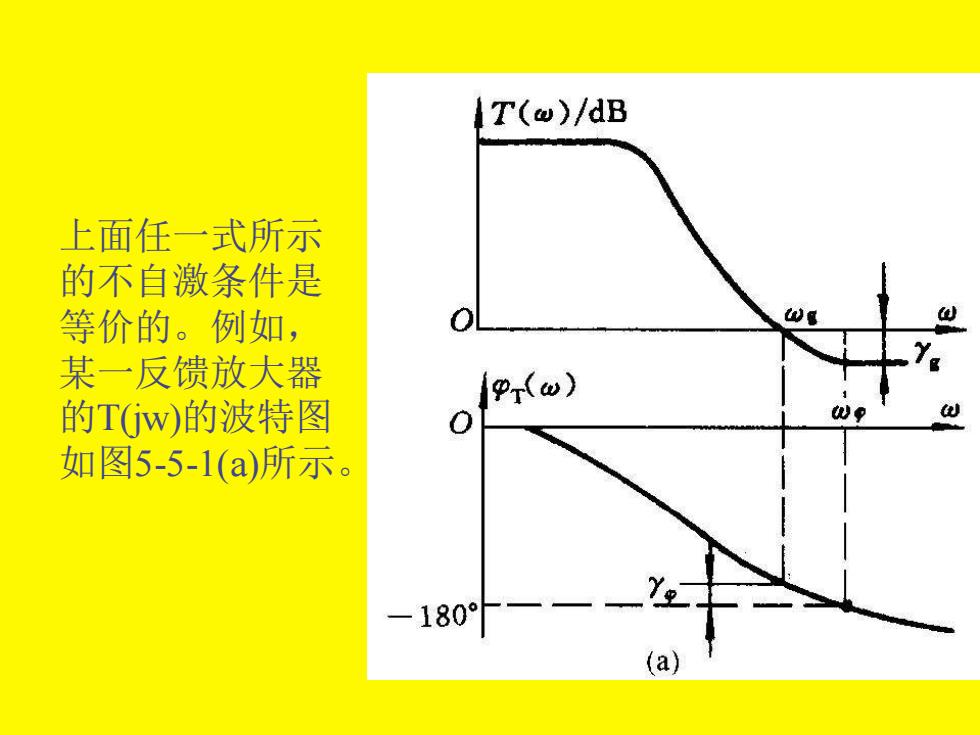

T(@)/dB 上面任一式所示 的不自激条件是 等价的。例如， 某一反馈放大器 Pr(w) 的TGw)的波特图 如图5-5-1(a)所示. -180一 (a)
上面任一式所示 的不自激条件是 等价的。例如， 某一反馈放大器 的T(jw)的波特图 如图5-5-1(a)所示

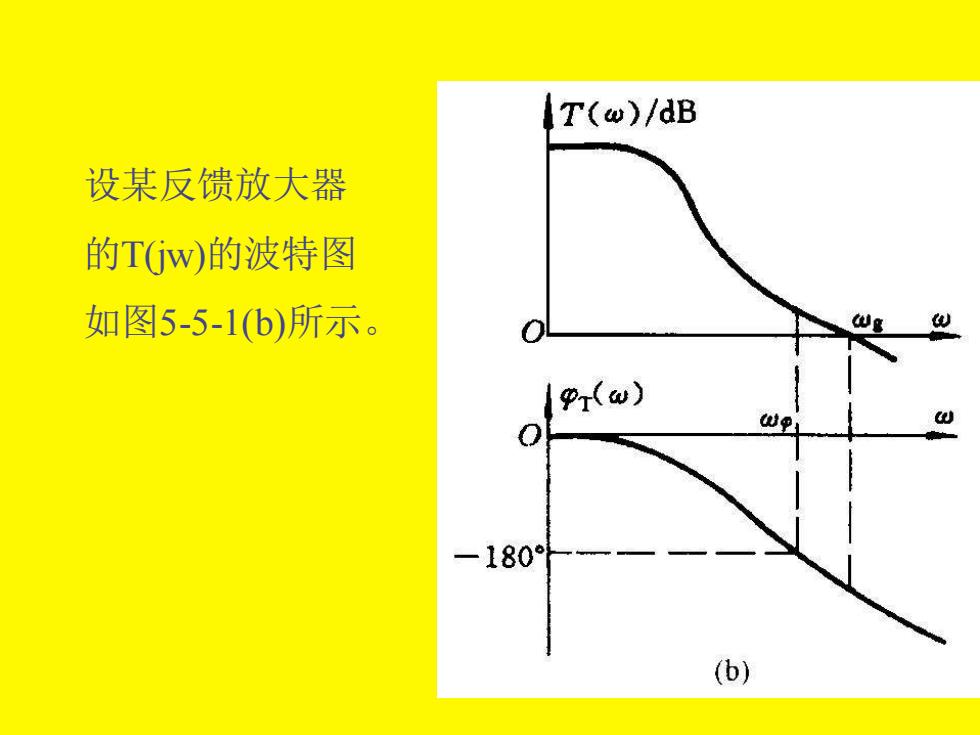

T(w)/dB 设某反馈放大器 的Tw)的波特图 如图5-5-1(b)所示。 Pr(w) -180 (b)
设某反馈放大器 的T(jw)的波特图 如图5-5-1(b)所示

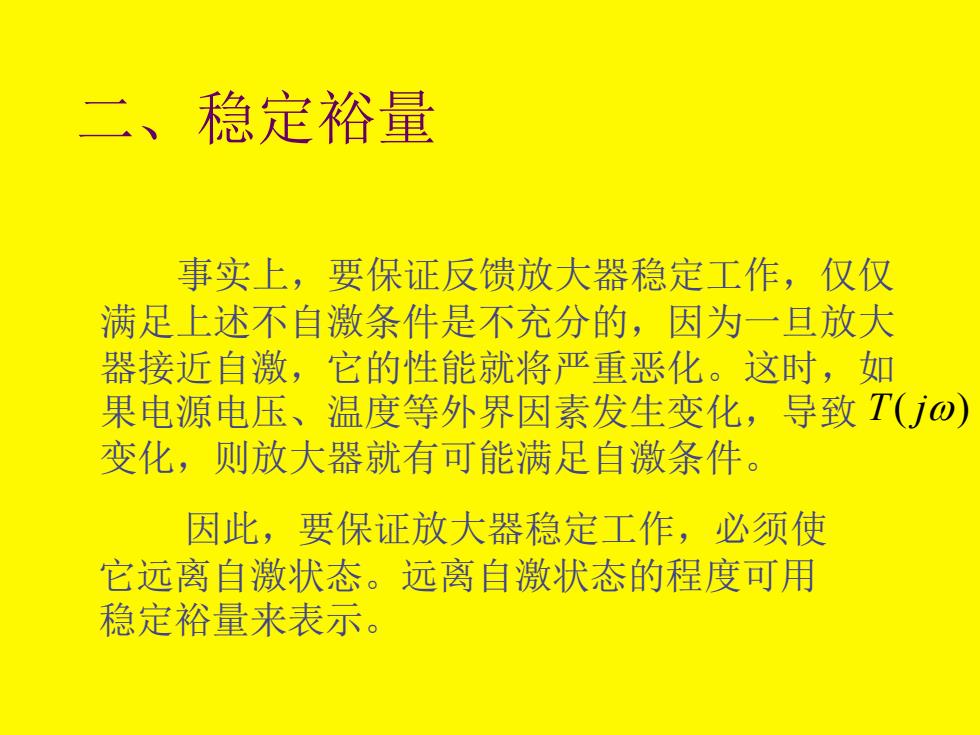

二、稳定裕量 事实上，要保证反馈放大器稳定工作，仅仅 满足上述不自激条件是不充分的，因为一旦放大 器接近自激，它的性能就将严重恶化。这时，如 果电源电压、温度等外界因素发生变化，导致T(j0) 变化，则放大器就有可能满足自激条件。 因此，要保证放大器稳定工作，必须使 它远离自激状态。远离自激状态的程度可用 稳定裕量来表示
二、稳定裕量 事实上，要保证反馈放大器稳定工作，仅仅 满足上述不自激条件是不充分的，因为一旦放大 器接近自激，它的性能就将严重恶化。这时，如 果电源电压、温度等外界因素发生变化，导致 变化，则放大器就有可能满足自激条件。 T( j) 因此，要保证放大器稳定工作，必须使 它远离自激状态。远离自激状态的程度可用 稳定裕量来表示
如前所述，在增益交界角频率⊙。上，若相应 的p(o.)》越小于180°，则反馈放大器就越远离自 激，工作也就越稳定。相位裕量(Phase Margin)是 指p(0g)偏离180°的数值，用Y表示，即 Y。=180°-|0(0g) (5-5-4)》 显然，Y。为正值，且其值越大，放大器就越稳定。 工程上，Y。达到40°60°，可认为放大器是稳定的。 反之， 若，为零或负值，则放大器就必定自激
180 ( ) T g = − (5-5-4) 如前所述，在增益交界角频率 上，若相应 的 越小于 ，则反馈放大器就越远离自 激，工作也就越稳定。相位裕量(Phase Margin)就是 指 偏离 的数值，用 表示，即 g ( ) T g 180 ( ) T g 180 显然， 为正值，且其值越大，放大器就越稳定。 工程上， 达到 ，可认为放大器是稳定的。 反之， 若为零或负值，则放大器就必定自激。 40 ~ 60

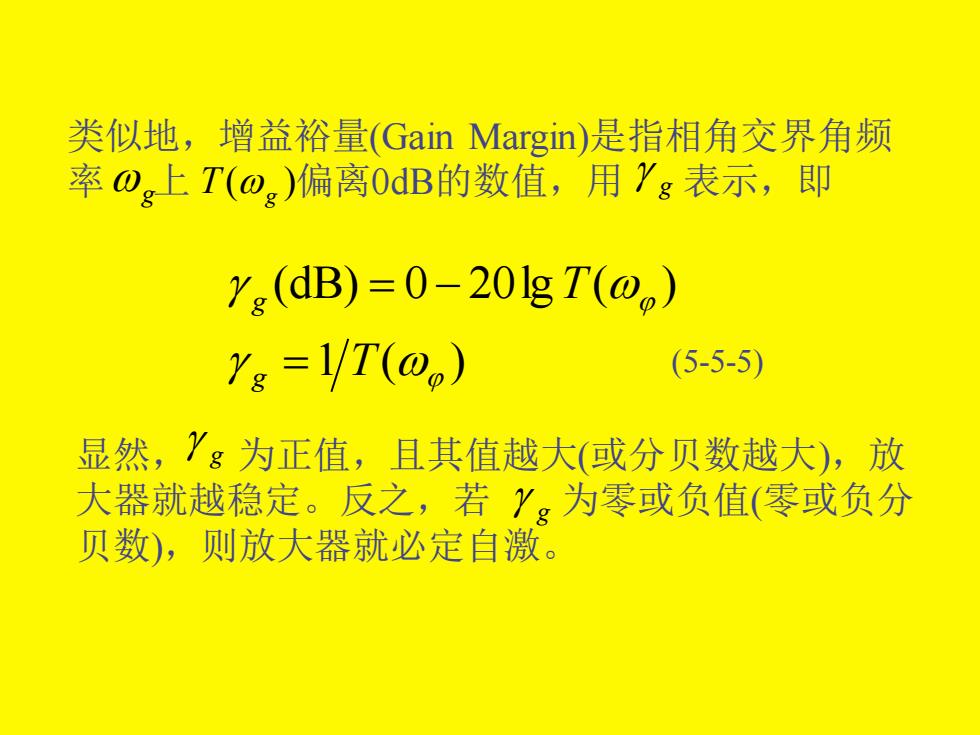

类似地，增益裕量(Gain Margin)是指相角交界角频 率0。上T(o)偏离0dB的数值，用Yg表示，即 Yg(dB)=0-201g T(@) Yg =1/T(@) (5-5-5) 显然，7g为正值，且其值越大（或分贝数越大），放 大器就越稳定。反之，若Y。为零或负值（零或负分 贝数)，则放大器就必定自激
1 ( ) (dB) 0 20lg ( ) T T g g = = − (5-5-5) 类似地，增益裕量(Gain Margin)是指相角交界角频 率 g 上 T(g ) 偏离0dB的数值，用 g 表示，即 显然， 为正值，且其值越大(或分贝数越大)，放 大器就越稳定。反之，若 为零或负值(零或负分 贝数)，则放大器就必定自激。 g g
