4.3基本组态放大器 在放大器基本组成电路中，三极管可以采用不同的接法。 以晶体三极管为例，基极和发射极都可作为放大电路的 输入端，集电极和发射极都可作为放大电路的输出端， 如图4一3一1所示，它们分别称为前面提到的共发射极、 共集电极和共基极三种基本组态放大器。 各种实际放大 电路都是在这三种基本组态电路的基础上演变而来的。 因此，掌握三种组态放大器的性能特点是了解各种放 大 器性能的基础
4.3 基本组态放大器 在放大器基本组成电路中，三极管可以采用不同的接法。 以晶体三极管为例，基极和发射极都可作为放大电路的 输入端，集电极和发射极都可作为放大电路的输出端， 如图4—3—1所示，它们分别称为前面提到的共发射极、 共集电极和共基极三种基本组态放大器。 各种实际放大 电路都是在这三种基本组态电路的基础上演变而来的。 因此，掌握三种组态放大器的性能特点是了解各种放 大 器性能的基础
oVcc ●】 RE (a)共发 (b)共集 (c)共基 图4-3-1三种组态放大器的基本组成电路
4.3.1三种组态放 大器的实际电路 现以采用分压式偏置电路的电容耦 合晶体三极管放大器为例，它的三 种组态放大器的实际电路如图4-3- 2所示。 图中，还画出了它们的直 流电流流通的直流通路和交流电 流 流通的交流通路。 (a)共发
4.3.1 三种组态放 大器的实际电路 现以采用分压式偏置电路的电容耦 合晶体三极管放大器为例，它的三 种组态放大器的实际电路如图4-3- 2所示。 图中，还画出了它们的直 流电流流通的直流通路和交流电 流 流通的交流通路

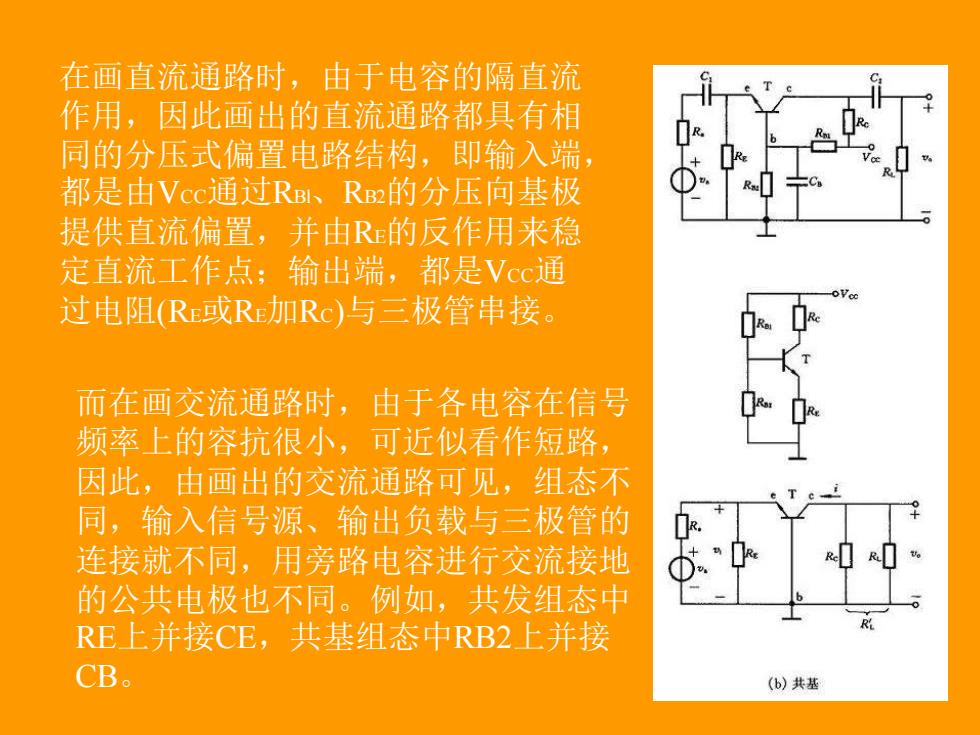

在画直流通路时，由于电容的隔直流 作用，因此画出的直流通路都具有相 同的分压式偏置电路结构，即输入端， 都是由Vcc通过RBI、R2的分压向基极 提供直流偏置，并由R的反作用来稳 定直流工作点：输出端，都是Vcc通 过电阻(R或R加Rc)与三极管串接。 而在画交流通路时，由于各电容在信号 频率上的容抗很小，可近似看作短路， 因此，由画出的交流通路可见，组态不 同，输入信号源、输出负载与三极管的 连接就不同，用旁路电容进行交流接地 的公共电极也不同。例如，共发组态中 RE上并接CE,共基组态中RB2上并接 R CB. (6)共基
在画直流通路时，由于电容的隔直流 作用，因此画出的直流通路都具有相 同的分压式偏置电路结构，即输入端， 都是由VCC通过RBl、RB2的分压向基极 提供直流偏置，并由RE的反作用来稳 定直流工作点；输出端，都是VCC通 过电阻(RE或RE加RC)与三极管串接。 而在画交流通路时，由于各电容在信号 频率上的容抗很小，可近似看作短路， 因此，由画出的交流通路可见，组态不 同，输入信号源、输出负载与三极管的 连接就不同，用旁路电容进行交流接地 的公共电极也不同。例如，共发组态中 RE上并接CE，共基组态中RB2上并接 CB
而在画交流通路时，由于各电容在信号频率上的容抗很 小，可近似看作短路，因此，由画出的交流通路可见， 组态不同，输入信号源、输出负载与三极管的连接就不 同，用旁路电容进行交流接地的公共电极也不同。例如， 共发组态中RE上并接CE,共基组态中R2上并接CB。 (c)共集 图432三种基本组态放大器的实际电路及其直流和交流通路
而在画交流通路时，由于各电容在信号频率上的容抗很 小，可近似看作短路，因此，由画出的交流通路可见， 组态不同，输入信号源、输出负载与三极管的连接就不 同，用旁路电容进行交流接地的公共电极也不同。例如， 共发组态中RE上并接CE，共基组态中RB2上并接CB
