第二节 结型场效应管
第二节 结型场效应管
一、结构 N沟道结型场效应管(JFET)示意图 PD漏极 电路符号 N D漏极 G栅极 G栅极 S源极 S源极
一、结构 N P P G栅极 S源极 D漏极 N沟道结型场效应管（JFET）示意图 电路符号 D漏极 G栅极 S源极
P沟道结型场效应管(JFET)示意图 。D漏极 电路符号 D漏极 G栅极· G栅极 S源极 S源极
P沟道结型场效应管（JFET）示意图 P N N G栅极 S源极 D漏极 电路符号 D漏极 G栅极 S源极

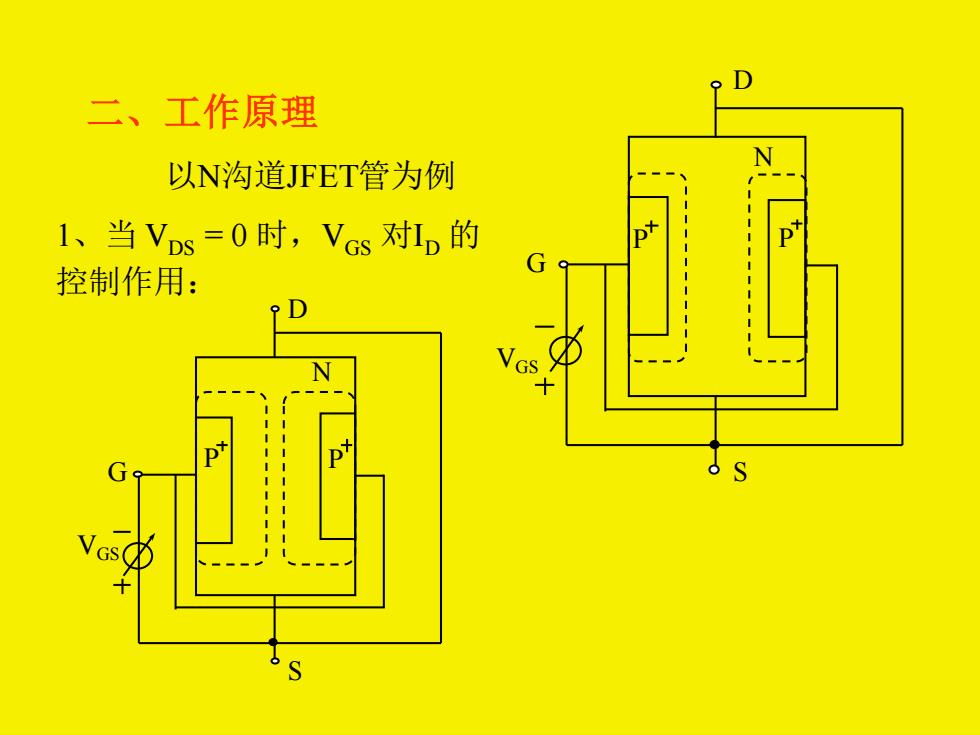

二、工作原理 以N沟道JFET管为例 1、当VDs=0时，VGs对D的 控制作用：
二、工作原理 以N沟道JFET管为例 VGS N P P G S D 1、当 VDS = 0 时，VGS 对ID 的 控制作用： S VGS N P P G D
继续增大VGs电压，沟道继 续变窄，直到消失。此时， 所对应的电压为Gs(of 1 oS 当Vcs=Vcs(om 时，沟道被完全夹断，VGs所 对应的电压VGSo)称为夹断电压。 此时，1p=0
当 时，沟道被完全夹断，VGS 所 对应的电压VGS(off) 称为夹断电压。 VGS = VGS(off ) 继续增大VGS电压，沟道继 续变窄，直到消失。此时， 所对应的电压为VGS(off)。 VGS N P P G S D 此时，ID = 0
