二、膜的制造 要求： 冬(1)透过速度 %(2)选择性 冬(3)机械强度 (4)稳定性
二、膜的制造 要求： ❖（1）透过速度 ❖（2）选择性 ❖（3） 机械强度 ❖（4） 稳定性

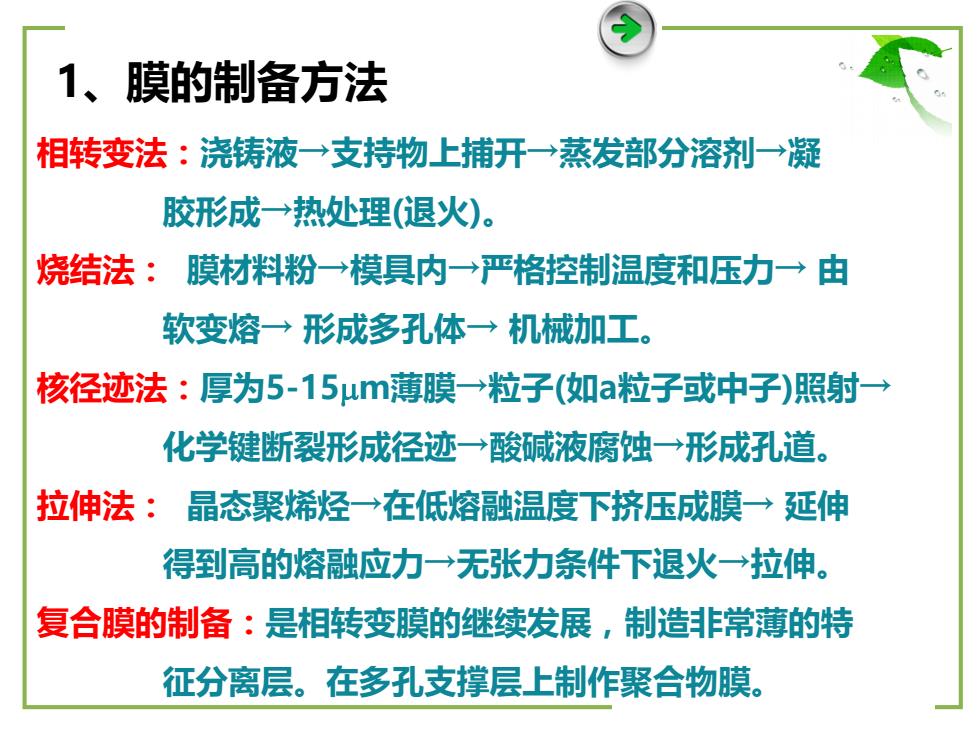

1、膜的制备方法 相转变法：浇铸液一→支持物上捕开一→蒸发部分溶剂→凝 胶形成一→热处理（退火）。 烧结法：膜材料粉一→模具内→严格控制温度和压力一由 软变熔→形成多孔体→机械加工。 核径迹法：厚为5-15um薄膜→粒子（如a粒子或中子）照射一→ 化学键断裂形成径迹一→酸碱液腐蚀一→形成孔道。 拉伸法：晶态聚烯烃一→在低熔融温度下挤压成膜一→延伸 得到高的熔融应力→无张力条件下退火一→拉伸。 复合膜的制备：是相转变膜的继续发展，制造非常薄的特 征分离层。在多孔支撑层上制作聚合物膜
相转变法：浇铸液→支持物上捕开→蒸发部分溶剂→凝 胶形成→热处理(退火)。 烧结法： 膜材料粉→模具内→严格控制温度和压力→ 由 软变熔→ 形成多孔体→ 机械加工。 核径迹法：厚为5-15m薄膜→粒子(如a粒子或中子)照射→ 化学键断裂形成径迹→酸碱液腐蚀→形成孔道。 拉伸法： 晶态聚烯烃→在低熔融温度下挤压成膜→ 延伸 得到高的熔融应力→无张力条件下退火→拉伸。 复合膜的制备：是相转变膜的继续发展，制造非常薄的特 征分离层。在多孔支撑层上制作聚合物膜。 1、膜的制备方法

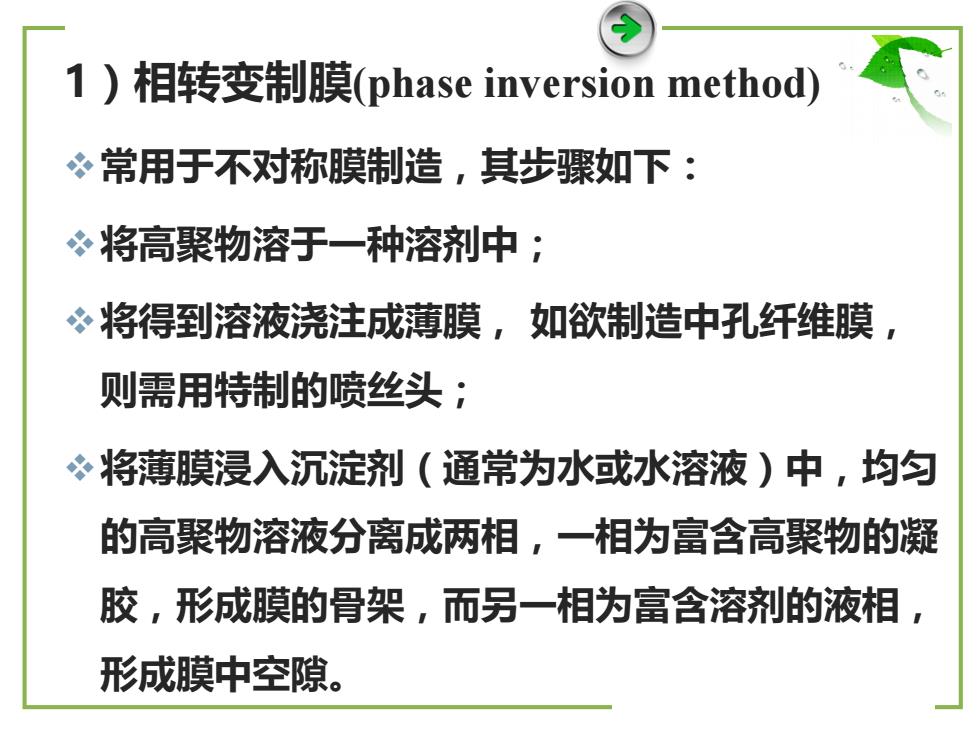

1)相转变制膜(phase inversion method) 冬常用于不对称膜制造，其步骤如下： 冬将高聚物溶于一种溶剂中： 将得到溶液浇注成薄膜，如欲制造中孔纤维膜 则需用特制的喷丝头； 冬将薄膜浸入沉淀剂（通常为水或水溶液）中，均匀 的高聚物溶液分离成两相，一相为富含高聚物的凝 胶，形成膜的骨架，而另一相为富含溶剂的液相， 形成膜中空隙
1）相转变制膜(phase inversion method) ❖常用于不对称膜制造，其步骤如下： ❖将高聚物溶于一种溶剂中； ❖将得到溶液浇注成薄膜， 如欲制造中孔纤维膜， 则需用特制的喷丝头； ❖将薄膜浸入沉淀剂（通常为水或水溶液）中，均匀 的高聚物溶液分离成两相，一相为富含高聚物的凝 胶，形成膜的骨架，而另一相为富含溶剂的液相， 形成膜中空隙
必膜的不对称性可以用沉淀动力学来解释。在外表 面，膜溶液和水直接接触，过饱和度很高，形成 的核很多，造成微细分散结构，相当子表皮。当 表皮形成后，水必须扩散通过表皮，进入膜的内 部。因而在膜的内部，过饱和度较小，析出的颗 粒较粗，形成的空隙就较大，这样就形成不对称 结构
❖膜的不对称性可以用沉淀动力学来解释。在外表 面，膜溶液和水直接接触，过饱和度很高，形成 的核很多，造成微细分散结构，相当子表皮。当 表皮形成后，水必须扩散通过表皮，进入膜的内 部。因而在膜的内部，过饱和度较小，析出的颗 粒较粗，形成的空隙就较大，这样就形成不对称 结构

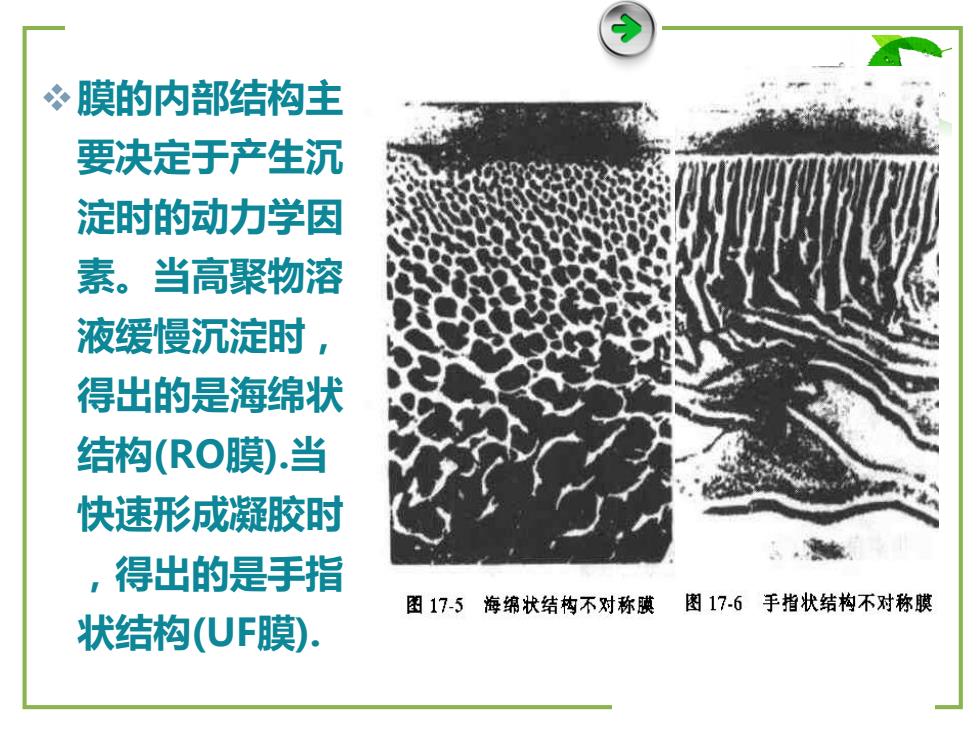

膜的内部结构主 要决定于产生沉 淀时的动力学因 素。当高聚物溶 ， 液缓慢沉淀时 得出的是海绵状 结构(RO膜当 快速形成凝胶时 ， 得出的是手指 图17-5海绵状结构不对称膜图17-6手指状结构不对称膜 状结构(UF膜)
❖膜的内部结构主 要决定于产生沉 淀时的动力学因 素。当高聚物溶 液缓慢沉淀时， 得出的是海绵状 结构(RO膜).当 快速形成凝胶时 ，得出的是手指 状结构(UF膜)
