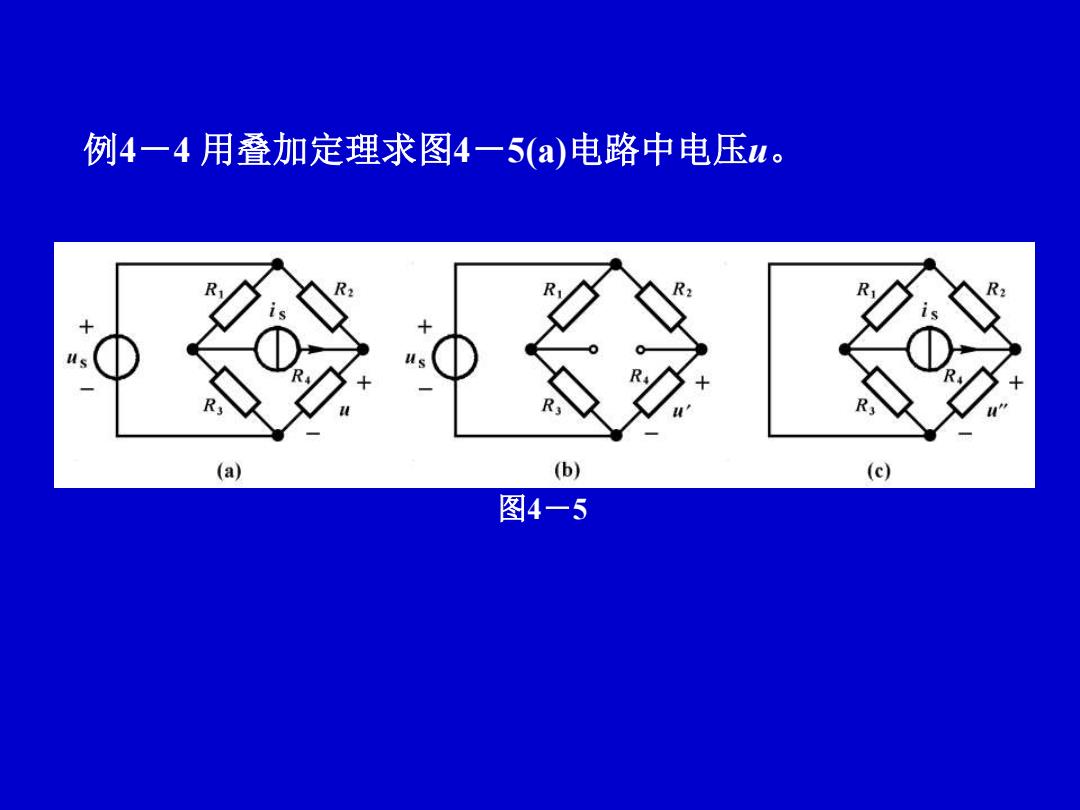

例4一4用叠加定理求图4一5(a)电路中电压u。 (a) (b) (c) 图4一5
例4－4 用叠加定理求图4－5(a)电路中电压u。 图4－5

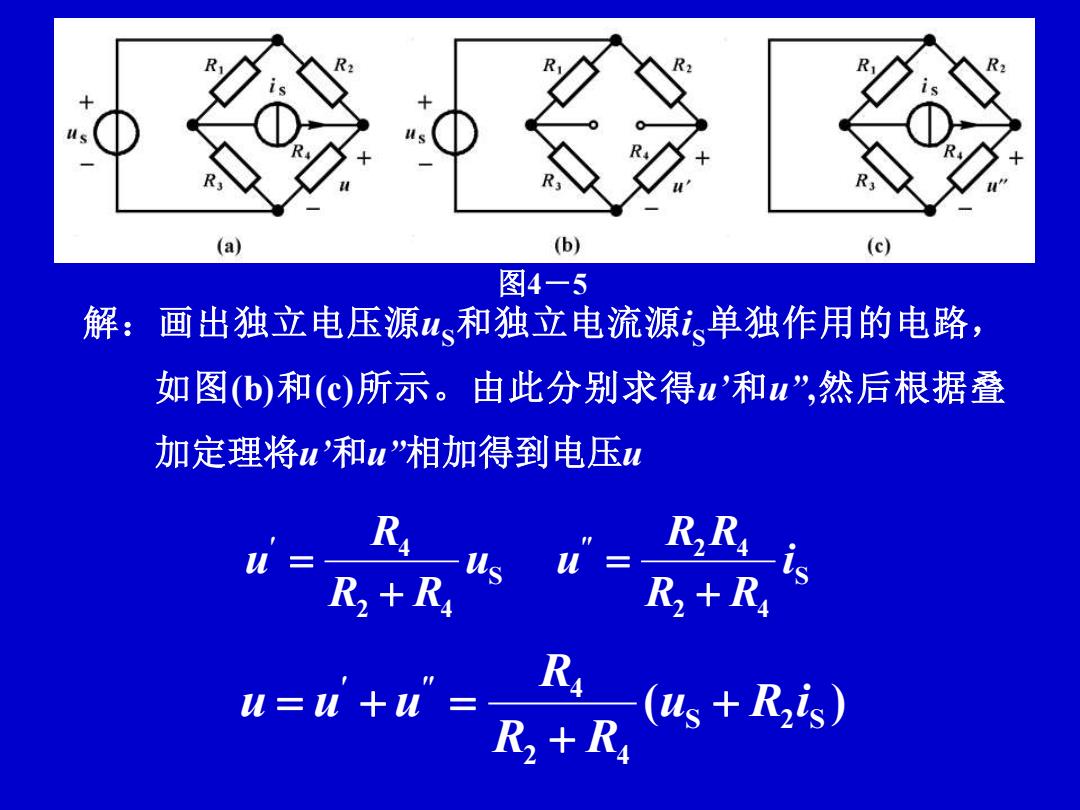

(a) (b) (c) 图4一5 解：画出独立电压源、和独立电流源i单独作用的电路， 如图b)和(c)所示。由此分别求得u'和u”,然后根据叠 加定理将'和u相加得到电压u R u= R Rs-is R+Ri R2+Ri u=u +u R4 R+R (us+Rzis)
解：画出独立电压源uS和独立电流源i S单独作用的电路， 如图(b)和(c)所示。由此分别求得u’和u”,然后根据叠 加定理将u’和u”相加得到电压u S 2 4 2 4 S 2 4 4 i R R R R u u R R R u ' " ( ) S 2 S 2 4 4 u R i R R R u u u ' " 图4－5

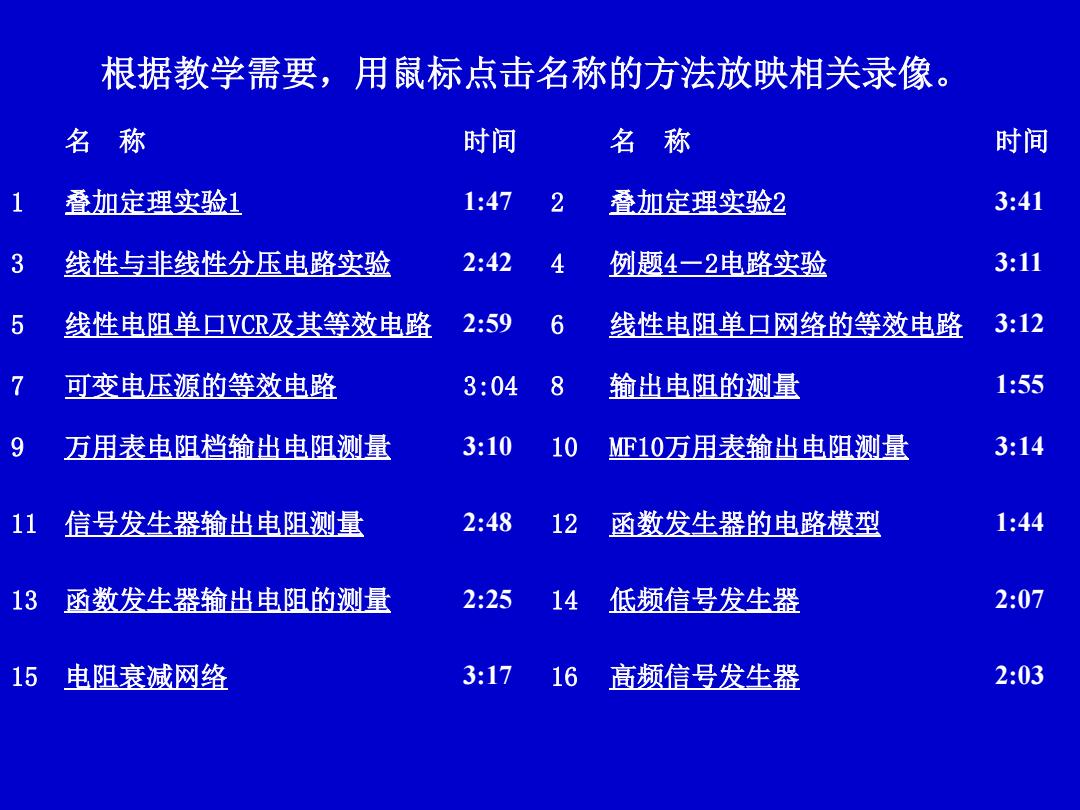

根据教学需要，用鼠标点击名称的方法放映相关录像。 名称 时间 名称 时间 叠加定理实验1 1:47 2 叠加定理实验2 3:41 3 线性与非线性分压电路实验 2:42 例题4一2电路实验 3:11 5 线性电阻单口VCR及其等效电路 2:59 线性电阻单口网络的等效电路 3:12 7 可变电压源的等效电路 3:04 输出电阻的测量 1:55 9 万用表电阻档输出电阻测量 3:10 10 MF10万用表输出申阻测量 3:14 11 信号发生器输出电阻测量 2:48 12 函数发生器的由路模型 1:44 13 函数发生器输出电阻的测量 2:25 14 低频信号发生器 2:07 15电阻衰减网络 3:17 16 高频信号发生器 2:03
名 称 时间 名 称 时间 1 叠加定理实验1 1:47 2 叠加定理实验2 3:41 3 线性与非线性分压电路实验 2:42 4 例题4－2电路实验 3:11 5 线性电阻单口VCR及其等效电路 2:59 6 线性电阻单口网络的等效电路 3:12 7 可变电压源的等效电路 3:04 8 输出电阻的测量 1:55 9 万用表电阻档输出电阻测量 3:10 10 MF10万用表输出电阻测量 3:14 11 信号发生器输出电阻测量 2:48 12 函数发生器的电路模型 1:44 13 函数发生器输出电阻的测量 2:25 14 低频信号发生器 2:07 15 电阻衰减网络 3:17 16 高频信号发生器 2:03 根据教学需要，用鼠标点击名称的方法放映相关录像

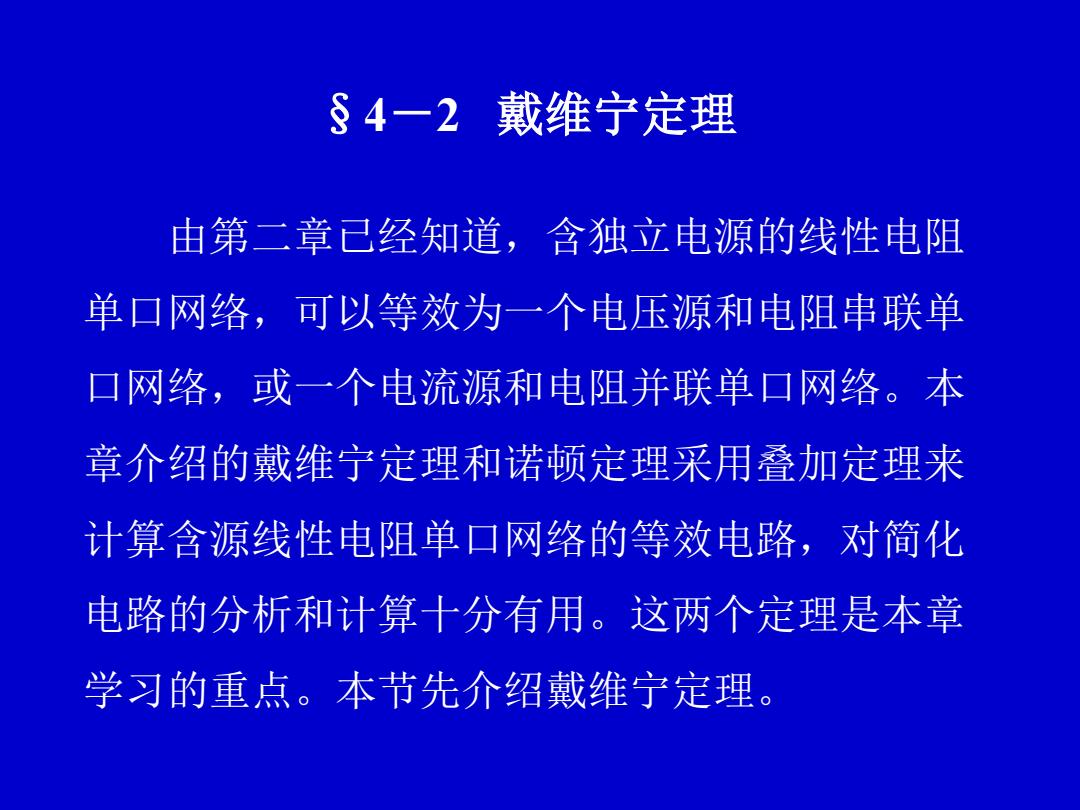

§4-2 戴维宁定理 由第二章已经知道，含独立电源的线性电阻 单口网络，可以等效为一个电压源和电阻串联单 口网络，或一个电流源和电阻并联单口网络。本 章介绍的戴维宁定理和诺顿定理采用叠加定理来 计算含源线性电阻单口网络的等效电路，对简化 电路的分析和计算十分有用。这两个定理是本章 学习的重点。本节先介绍戴维宁定理
§4－2 戴维宁定理 由第二章已经知道，含独立电源的线性电阻 单口网络，可以等效为一个电压源和电阻串联单 口网络，或一个电流源和电阻并联单口网络。本 章介绍的戴维宁定理和诺顿定理采用叠加定理来 计算含源线性电阻单口网络的等效电路，对简化 电路的分析和计算十分有用。这两个定理是本章 学习的重点。本节先介绍戴维宁定理

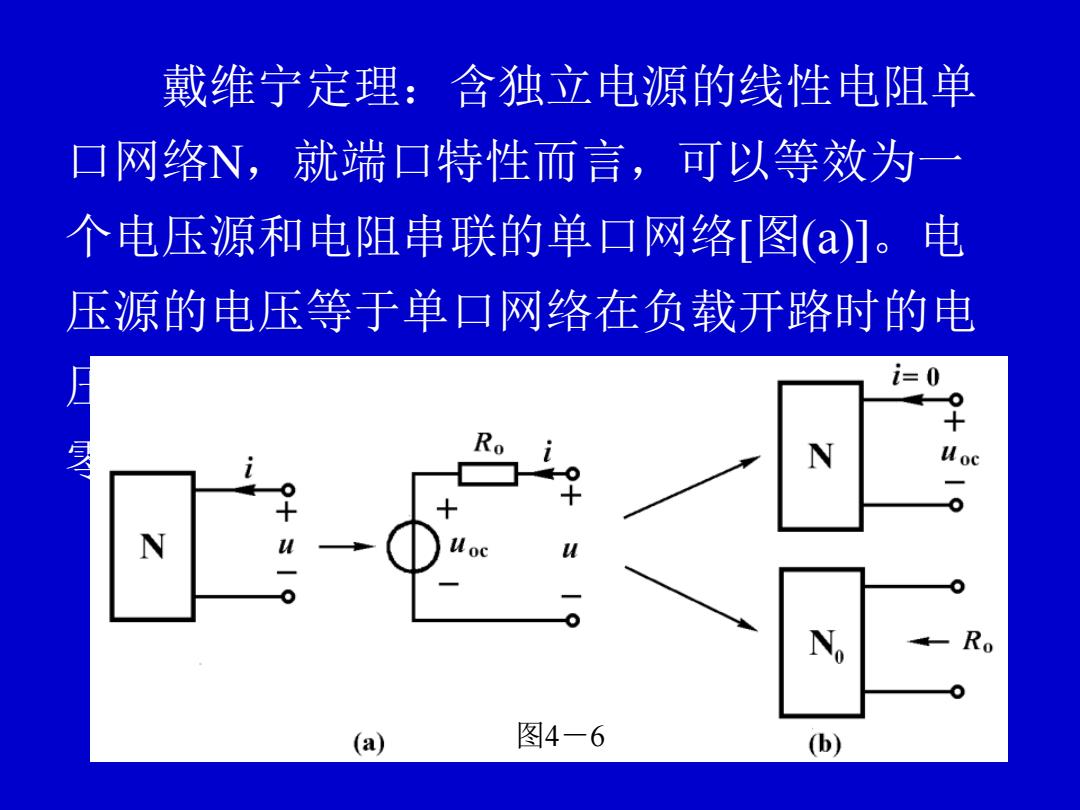

戴维宁定理：含独立电源的线性电阻单 口网络N,就端口特性而言，可以等效为 个电压源和电阻串联的单口网终[图(a)]。电 压源的电压等于单口网络在负载开路时的电 i=0 N N N Ro (a) 图4-6 (b)
戴维宁定理：含独立电源的线性电阻单 口网络N，就端口特性而言，可以等效为一 个电压源和电阻串联的单口网络[图(a)]。电 压源的电压等于单口网络在负载开路时的电 压uoc；电阻Ro是单口网络内全部独立电源为 零值时所得单口网络No的等效电阻 [图(b)]。 图4－6
