第八章一阶电路分析 由一阶微分方程描述的电路称为一阶电路。本章主要 讨论由直流电源驱动的含一个动态元件的线性一阶电路。 含一个电感或一个电容加上一些电阻元件和独立电源组成 的线性一阶电路，可以将连接到电容或电感的线性电阻单 口网络用戴维宁-诺顿等效电路来代替（如图8-1和8-2 所示)。 (b) (a) (b) 图8-1 图8-2
第八章 一阶电路分析 由一阶微分方程描述的电路称为一阶电路。本章主要 讨论由直流电源驱动的含一个动态元件的线性一阶电路。 含一个电感或一个电容加上一些电阻元件和独立电源组成 的线性一阶电路，可以将连接到电容或电感的线性电阻单 口网络用戴维宁－诺顿等效电路来代替（如图8－1和8－2 所示）。 图8－1 图8－2

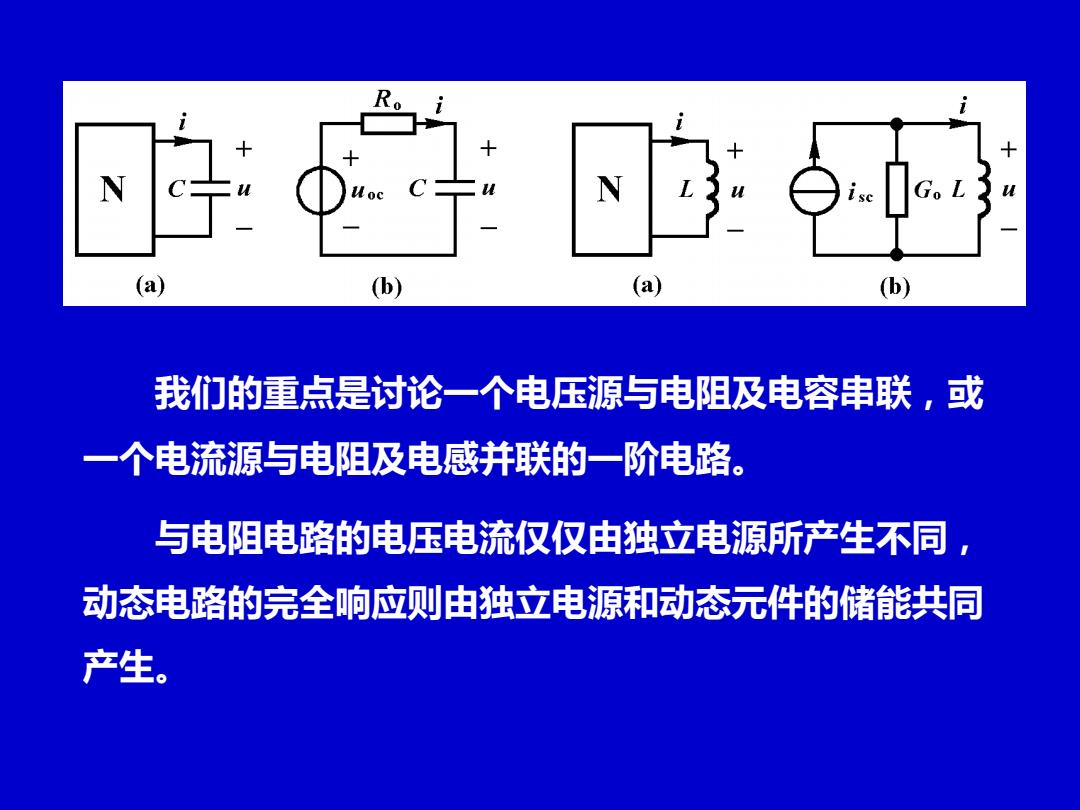

(a) (b) (a) (b) 我们的重点是讨论一个电压源与电阻及电容串联，或 一个电流源与电阻及电感并联的一阶电路。 与电阻电路的电压电流仅仅由独立电源所产生不同， 动态电路的完全响应则由独立电源和动态元件的储能共同 产生
我们的重点是讨论一个电压源与电阻及电容串联，或 一个电流源与电阻及电感并联的一阶电路。 与电阻电路的电压电流仅仅由独立电源所产生不同， 动态电路的完全响应则由独立电源和动态元件的储能共同 产生
仅由动态元件初始条件引起的响应称为零输入响应。 仅由独立电源躬引起的响应称为零状态响应。 动态电路分析的基本方法是建立微分方程，然后用数 学方法求解微分方程，得到电压电流响应的表达式
仅由动态元件初始条件引起的响应称为零输入响应。 仅由独立电源引起的响应称为零状态响应。 动态电路分析的基本方法是建立微分方程，然后用数 学方法求解微分方程，得到电压电流响应的表达式
§8-1零输入响应 一、 RC电路的零输入响应 图8-3(a)所示电路中的开关原来连接在1端，电压源U。 通过电阻R对电容充电，假设在开关转换以前，电容电压 已经达到U。在0时开关迅速由1端转换到2端。 已经充电 的电容脱离电压源而与电阻并联，如图(b)所示。 >0 (a) (b) 图8-3
§8－1 零输入响应 图8-3(a)所示电路中的开关原来连接在1端，电压源U0 通过电阻Ro对电容充电，假设在开关转换以前，电容电压 已经达到U0。在t=0时开关迅速由1端转换到2端。已经充电 的电容脱离电压源而与电阻R并联，如图(b)所示。 图8-3 一、RC电路的零输入响应
in (a) (b) 我们先定性分析>0后电容电压的变化过程。当开关倒 向2端的瞬间，电容电压不能跃变，即 4c(0+)=uc(0_)=Uo 由于电容与电阻并联，这使得电阻电压与电容电压相 同，即 uk(0+)=u(0+)=Uo 电阻的电流为 iR(0+)= R

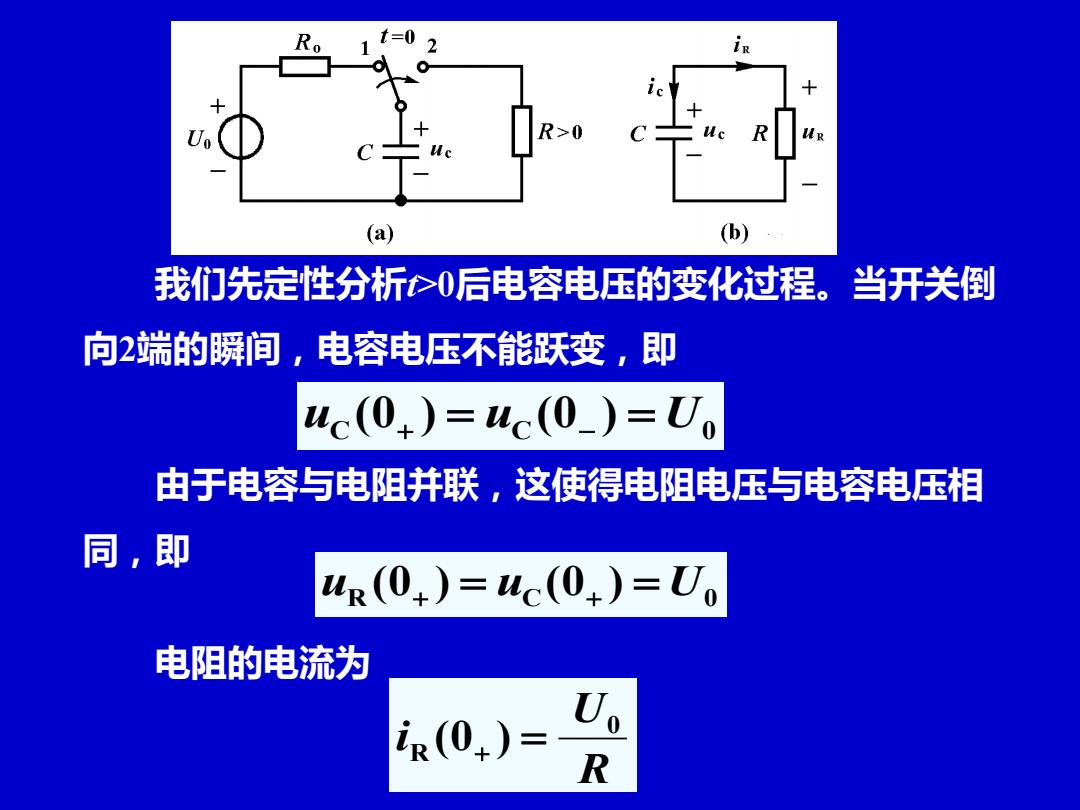

我们先定性分析t>0后电容电压的变化过程。当开关倒 向2端的瞬间，电容电压不能跃变，即 C C 0 u (0+ ) = u (0− ) = U 由于电容与电阻并联，这使得电阻电压与电容电压相 同，即 R C 0 u (0+ ) = u (0+ ) = U 电阻的电流为 R U i 0 R (0+ ) =
