第十三章 含耦合电感的电路分析 磁耦合线圈在电子工程、 通信工程和测量仪 器等方面得到了广泛应用。为了得到实际耦合线 圈的电路模型，现在介绍一种动态双口元件 耦合电感，并讨论含耦合电感的电路分析 在介绍耦合电感元件以前，下面先用示波器 观察磁耦合线圈初级和次级的波形
第十三章 含耦合电感的电路分析 磁耦合线圈在电子工程、通信工程和测量仪 器等方面得到了广泛应用。为了得到实际耦合线 圈的电路模型，现在介绍一种动态双口元件—— 耦合电感，并讨论含耦合电感的电路分析。 在介绍耦合电感元件以前，下面先用示波器 观察磁耦合线圈初级和次级的波形
在环形磁芯上用漆包线绕一个耦合电感，初级 60匝，次级30匝，如图所示
在环形磁芯上用漆包线绕一个耦合电感，初级 60匝，次级30匝，如图所示

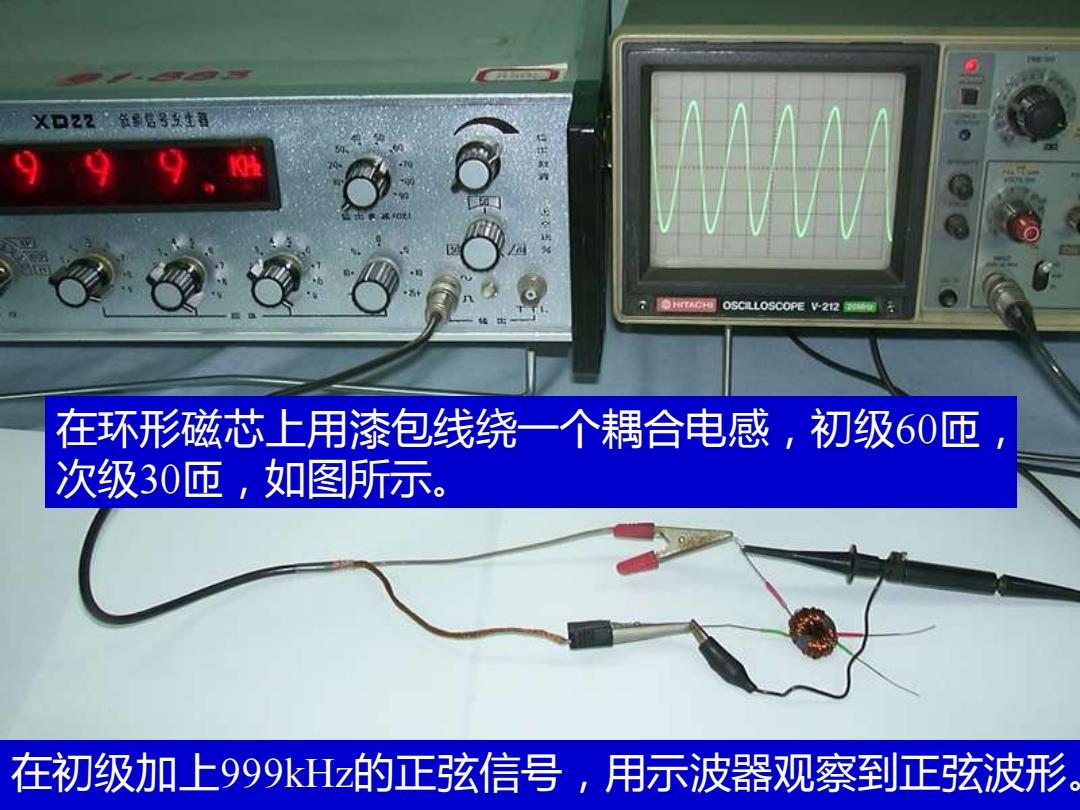

X口220系君3生百 8●He▣0ScL05c0PEV22 在环形磁芯上用漆包线绕一个耦合电感，初级60匝 次级30匝，如图所示。 在初级加上999kHz的正弦信号，用示波器观察到正弦波形
在环形磁芯上用漆包线绕一个耦合电感，初级60匝， 次级30匝，如图所示。 在初级加上999kHz的正弦信号，用示波器观察到正弦波形
格出 时 代 在耦合电感的次级上，可以观察到正弦波形，其幅度约为 初级电压的一半
在耦合电感的次级上，可以观察到正弦波形，其幅度约为 初级电压的一半
用特形两 PogTON o有3例 sOUsEY 2 HITACHI OSCILLOSCOPE V-212 用双踪示波器可以同时观察耦合电感初级和次级线圈上的 正弦电压波形，它们的相位是相同的
用双踪示波器可以同时观察耦合电感初级和次级线圈上的 正弦电压波形，它们的相位是相同的
