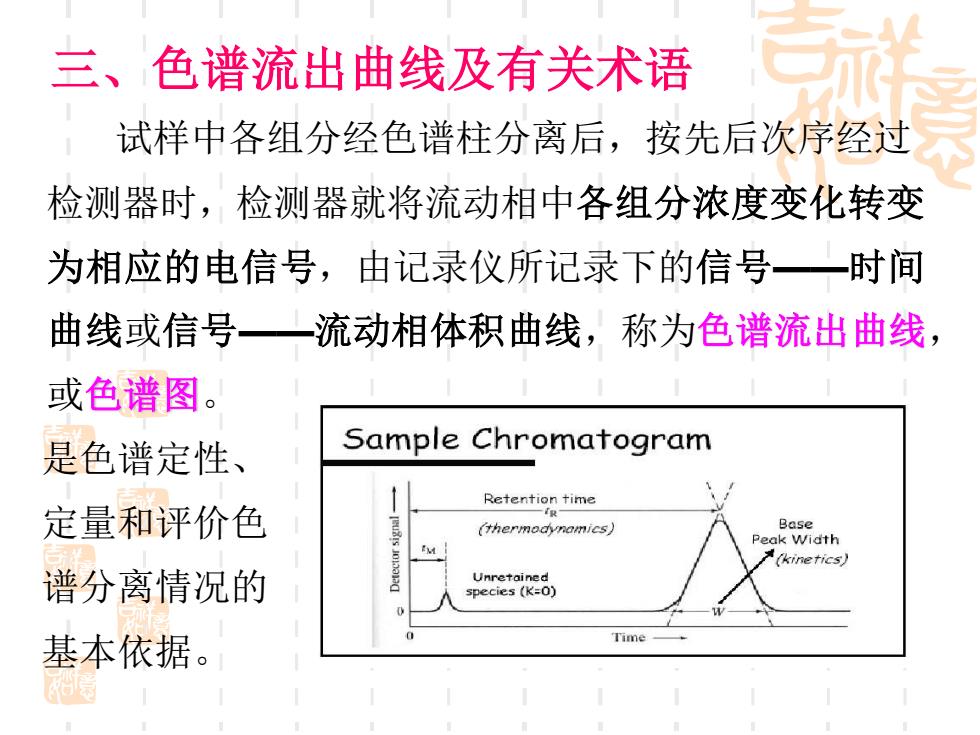

三、色谱流出曲线及有关术语 试样中各组分经色谱柱分离后，按先后次序经过 检测器时，检测器就将流动相中各组分浓度变化转变 为相应的电信号，由记录仪所记录下的信号一时间 曲线或信号一流动相体积曲线，称为色谱流出曲线， 或色谱图。 是色谱定性、 Sample Chromatogram Retention time 定量和评价色 (thermodynamics Base Peak Width (kinetics) 谱分离情况的 Unretained species(K=0) 基本依据。 Time 喝
三、色谱流出曲线及有关术语 试样中各组分经色谱柱分离后，按先后次序经过 检测器时，检测器就将流动相中各组分浓度变化转变 为相应的电信号，由记录仪所记录下的信号——时间 曲线或信号——流动相体积曲线，称为色谱流出曲线， 或色谱图。 是色谱定性、 定量和评价色 谱分离情况的 基本依据

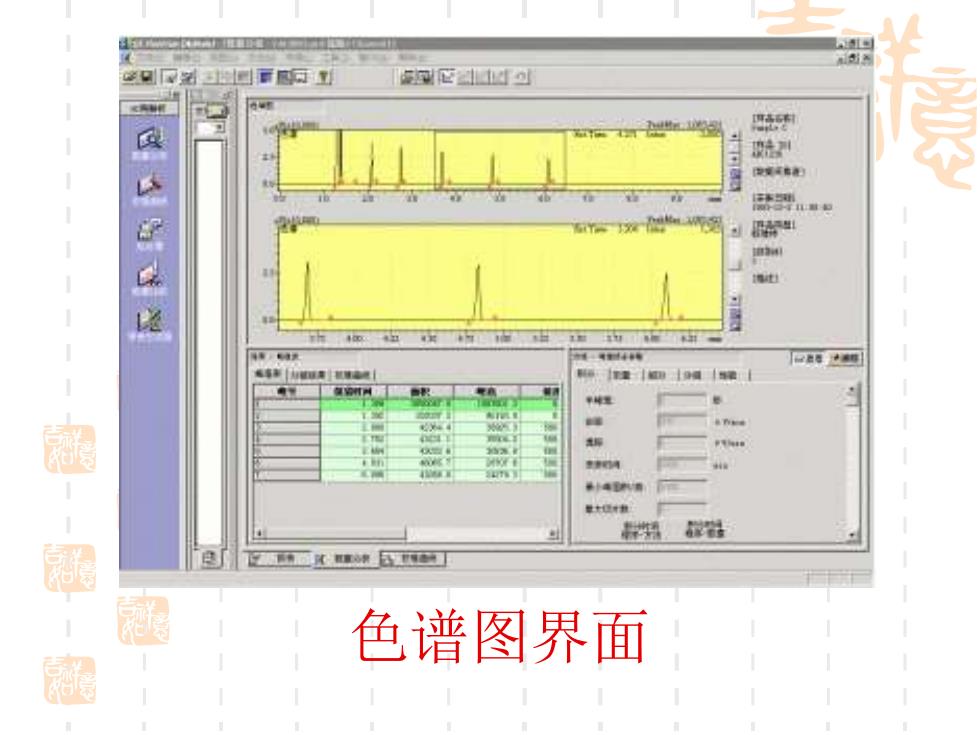

nEua 器 图 超 色谱图界面
色谱图界面

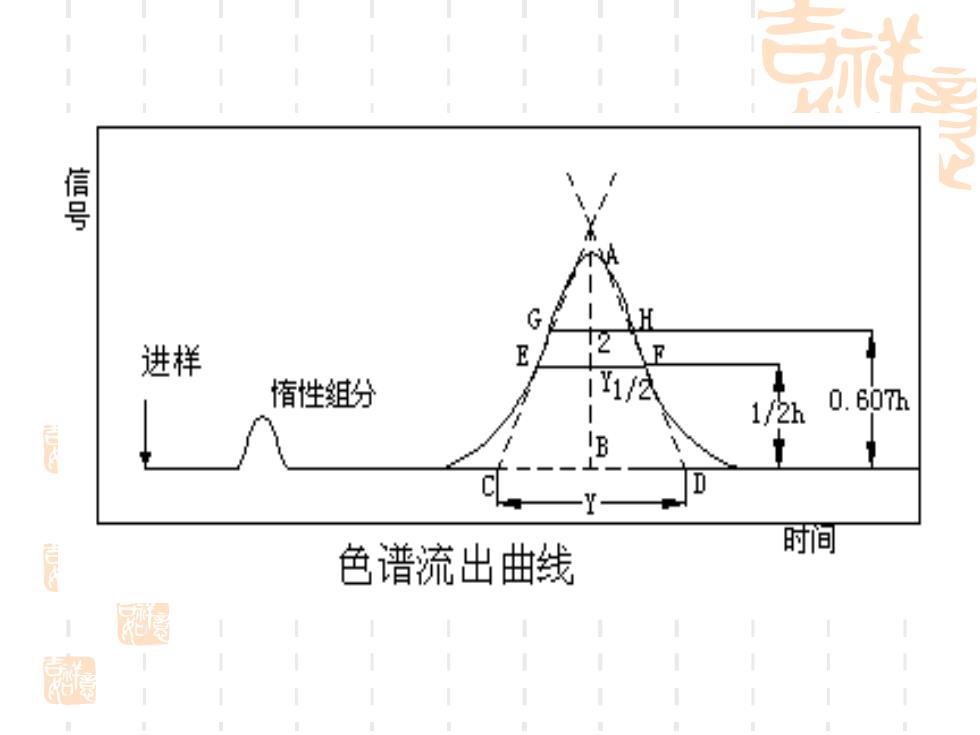

信号 G 进样 E 惰性组分 1/2h 0.607h 色谱流出曲线 时间 国
常用术语： 基线：在操作条件下，仅有纯流动相进 入检测器时的流出曲线。 峰高与峰面积：色谱峰顶点与峰底之间的 垂直距离称为峰高(peak height)。用h表示。 峰与峰底之间的面积称为峰面积(peak area), 用A表示。 峰的区域宽度： 圈 a、峰底宽 WD=4o=1.70W/2 半高峰宽 Wh/22.3550 超 标准偏差峰宽 W0.607h-20

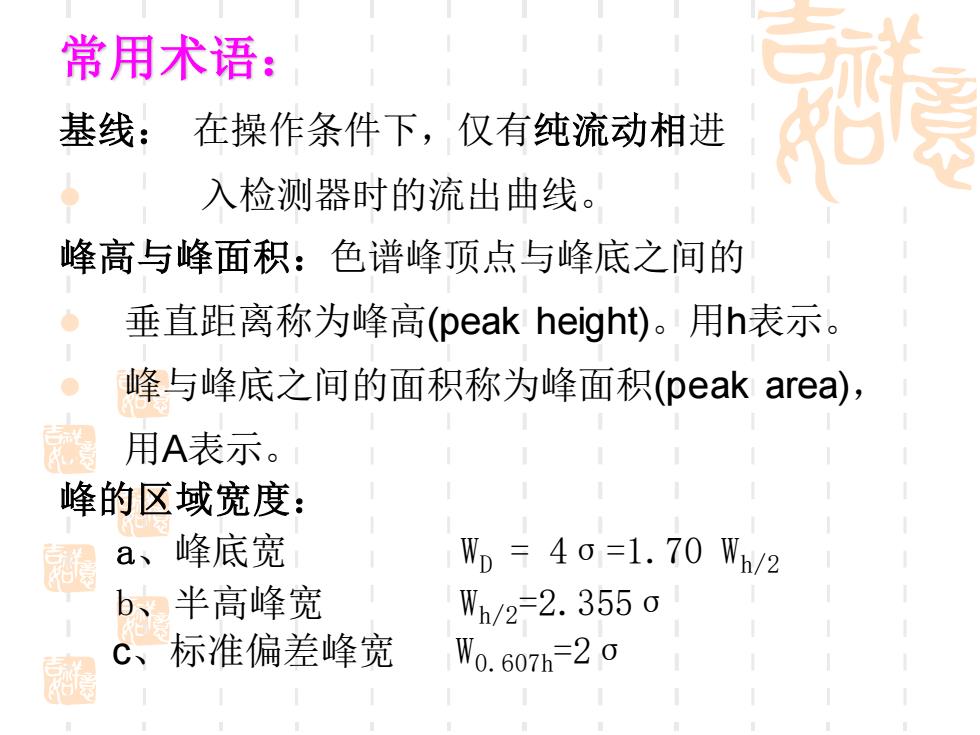

常用术语： 基线： 在操作条件下，仅有纯流动相进 ⚫ 入检测器时的流出曲线。 峰高与峰面积：色谱峰顶点与峰底之间的 ⚫ 垂直距离称为峰高(peak height)。用h表示。 ⚫ 峰与峰底之间的面积称为峰面积(peak area)， ⚫ 用A表示。 峰的区域宽度： a、峰底宽 WD = 4σ=1.70 Wh/2 b、半高峰宽 Wh/2=2.355σ c、标准偏差峰宽 W0.607h=2σ
■保留值： 1)保留时间：从进样至被测组分出现浓度最大值 时所需时间tR 2)保留体积：从进样至被测组分出现最大浓度时 流动相通过的体积，VR。 死时间： 不被固定相滞留的组分，从进样至出现浓度最大 值时所需的时间称为死时间(dead time),tw 死体积： 不被固定相滞留的组分，从进样至出现浓度最大 值时流动相通过的体积称为死体积(dead volume), VM。(Fo为柱尾载气体积流量) VM=tM Fo

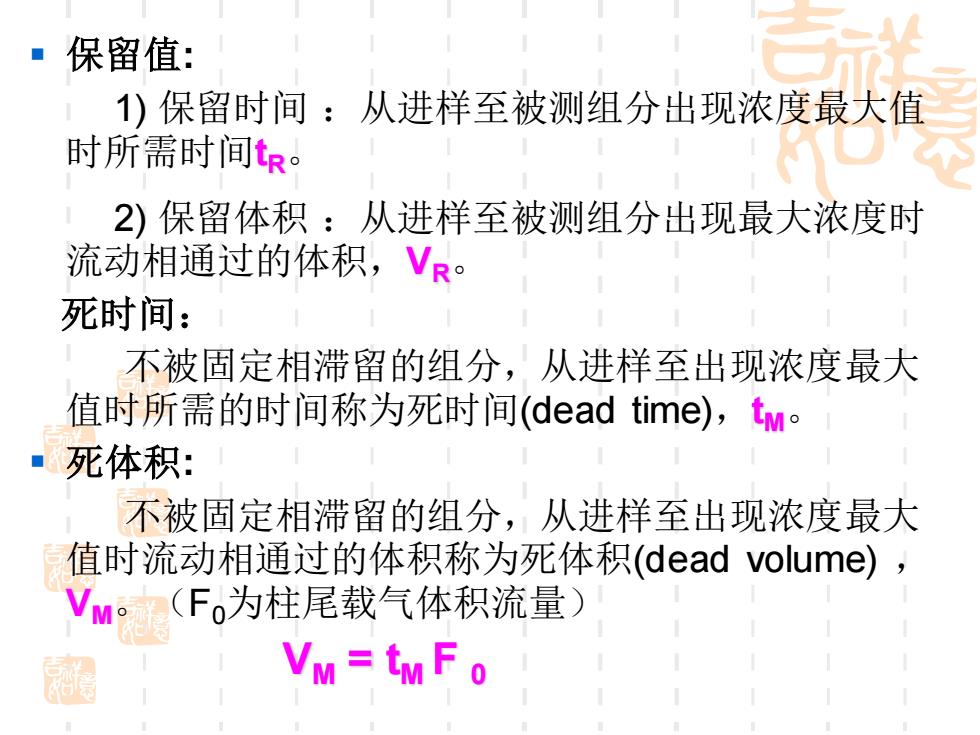

▪ 保留值: 1) 保留时间 ：从进样至被测组分出现浓度最大值 时所需时间tR。 2) 保留体积 ：从进样至被测组分出现最大浓度时 流动相通过的体积，VR。 死时间： 不被固定相滞留的组分，从进样至出现浓度最大 值时所需的时间称为死时间(dead time)，tM。 ▪ 死体积: 不被固定相滞留的组分，从进样至出现浓度最大 值时流动相通过的体积称为死体积(dead volume) ， VM。（F0为柱尾载气体积流量） VM = tM F 0
