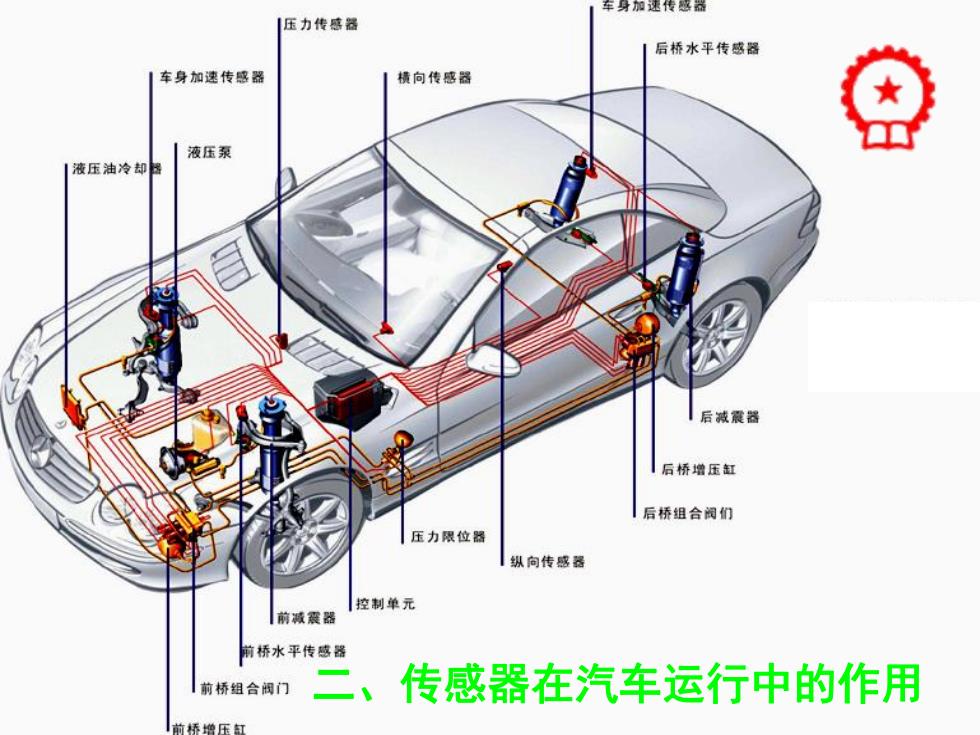

车身加速传器 压力传感器 后桥水平传感器 车身加速传感器 横向传感器 液压泵 液压油冷却 后减震器 「后桥增压缸 后桥组合阀们 压力限位器 纵向传感器 控制单元 前减震器 前桥水平传感器 前桥组合阀门 二、传感器在汽车运行中的作用 前桥增压
2022-11-9 二、传感器在汽车运行中的作用1 7
空气系统中的传感器 为了得到最佳的燃烧状态和最小的排气污染， 必须对油气混合气中的空气-燃油比例（空燃比） 进行精确的控制。空气系统中传感器的作用是计量 和控制发动机燃烧所需要的空气量。 空气进气量还与油门踏板有关。驾驶员通过操 作油门踏板控制进气道的节气门开度，以改变进气 流通截面积，从而控制进气量，由此控制发动机的 功率。ECU必须测量节气门的开度，才能控制喷油 器的喷油量
空气系统中的传感器 为了得到最佳的燃烧状态和最小的排气污染， 必须对油气混合气中的空气-燃油比例（空燃比） 进行精确的控制。空气系统中传感器的作用是计量 和控制发动机燃烧所需要的空气量。 空气进气量还与油门踏板有关。驾驶员通过操 作油门踏板控制进气道的节气门开度，以改变进气 流通截面积，从而控制进气量，由此控制发动机的 功率。ECU必须测量节气门的开度，才能控制喷油 器的喷油量
空气流量传感器 空气流量传感器有多种类型，使用较多的 有热丝式气体测速仪以及卡门涡街流量计。 超声脉冲发生器 空气 9 〉去发动机 整形、处理电路 去ECU 2022-11-9 19
2022-11-9 19 空气流量传感器 空气流量传感器有多种类型，使用较多的 有热丝式气体测速仪以及卡门涡街流量计

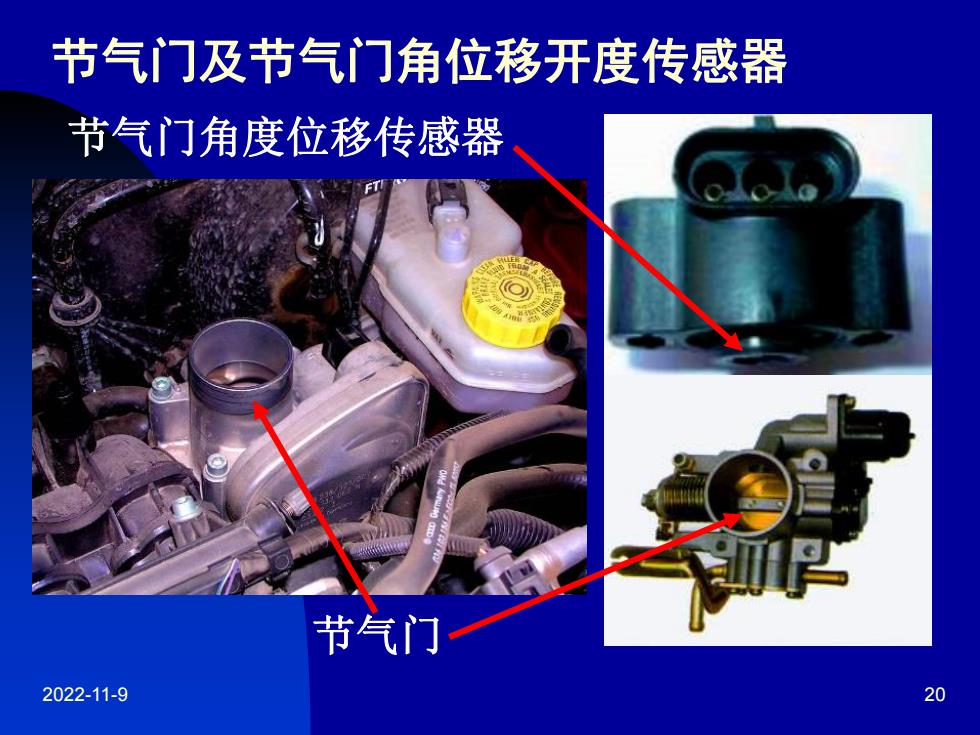

节气门及节气门角位移开度传感器 节气门角度位移传感器 节气门 2022-11-9 20
2022-11-9 20 节气门及节气门角位移开度传感器 节气门角度位移传感器 节气门

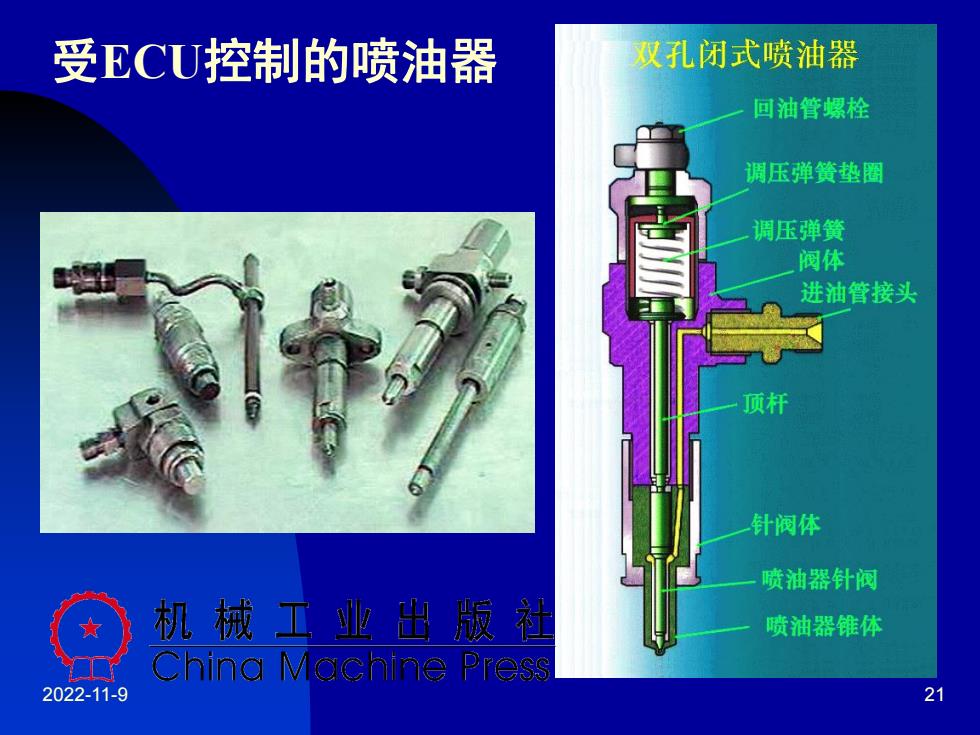

受ECU控制的喷油器 双孔闭式喷油器 回油管螺栓 调压弹簧垫圈 调压弹簧 阀体 进油管接头 顶杆 针阀体 喷油器针阀 ★ 机械工业出版 喷油器锥体 China Machine press 2022-11-9 21
2022-11-9 21 受ECU控制的喷油器
