第六章二端口电路 实际的电路通常比较复杂，除使用二端元件外，还广泛使用 多端子器件，如集成电路。这种电路称为多端电路。 端 三端电路 四端电路 n端电路 电路 3 端口(pot)的概念：电路中与外电路相连的某两个端子（如端子 k,k),若在任意时刻，流入端子k的电流恒等于流出另一端 子k的电流，则称这一对端子为一个端口。 端口电流的关华：=’，t称为端口条件 显然，二端电路的两个端子满足端口条件，故又常称为一端 口电路或单口电路。互感和理想变压器，由于初级和次级均满足 端口条件，故称为二端口元件或双口元件

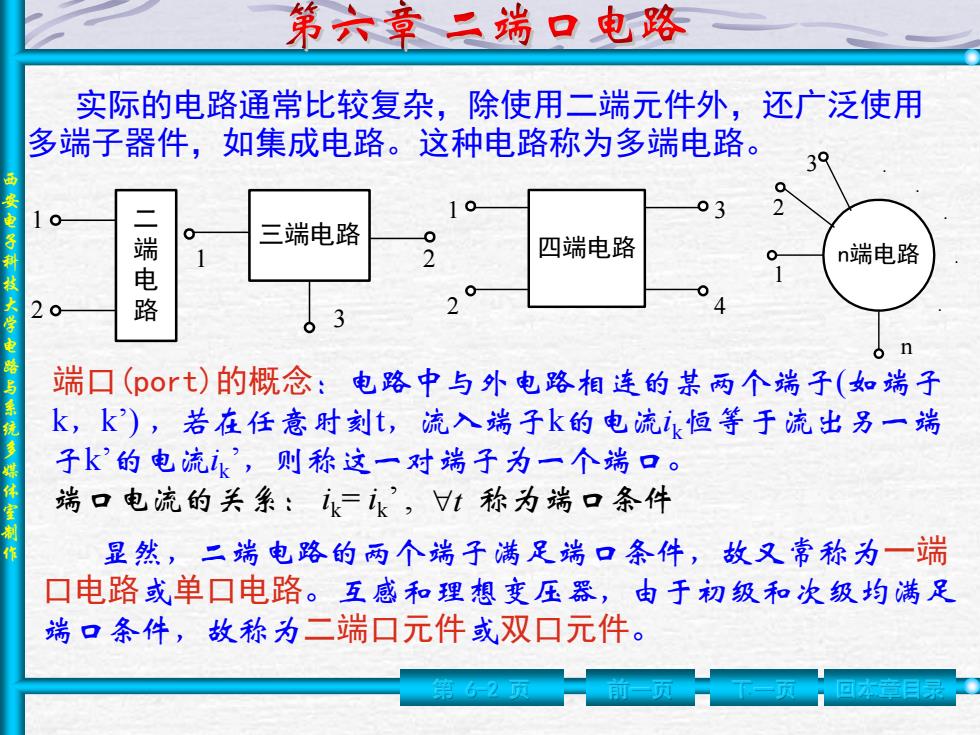

西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 第 6-2 页 前一页 下一页 回本章目录 二 端 电 路 1 2 三端电路 1 2 3 四端电路 1 2 3 4 n端电路 1 2 3 n · · · · · 显然，二端电路的两个端子满足端口条件，故又常称为一端 口电路或单口电路。互感和理想变压器，由于初级和次级均满足 端口条件，故称为二端口元件或双口元件。 实际的电路通常比较复杂，除使用二端元件外，还广泛使用 多端子器件，如集成电路。这种电路称为多端电路。 端口(port)的概念：电路中与外电路相连的某两个端子(如端子 k，k’) ，若在任意时刻t，流入端子k的电流ik恒等于流出另一端 子k’的电流ik ’，则称这一对端子为一个端口。 端口电流的关系： ik= ik ’ , t 称为端口条件
N 设11'和22'分别满足端口条件，则N是双口电路，但N就不 是双口电路了。 二端口电路虽然有四个端接点是四端电路但，四端电路并不 一定是双口电路

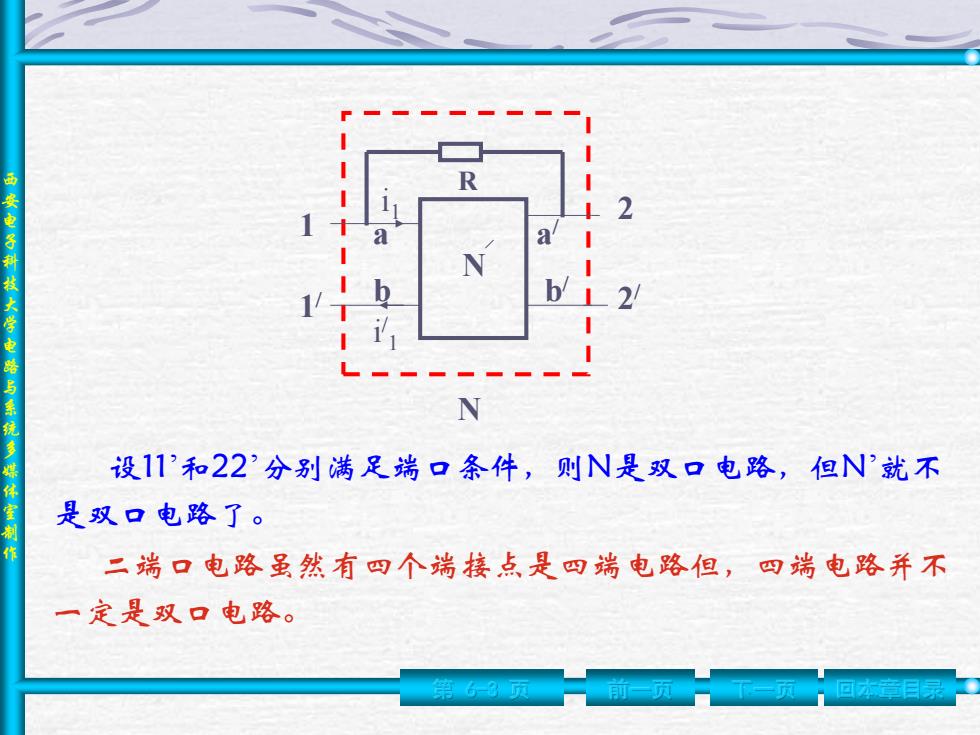

西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 第 6-3 页 前一页 下一页 回本章目录 R a 1 / 1 / N 2 2 / a b b / i1 i / 1 N 设11’和22’分别满足端口条件，则N是双口电路，但N’就不 是双口电路了。 二端口电路虽然有四个端接点是四端电路但，四端电路并不 一定是双口电路
在电路分析中为了突出某些分析的重点，可以对一个整体 电路进行划分，形成子网络。 电 当对一个网络划分时，子网络可以形成单口网络或双口网 络。例如： N
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 第 6-4 页 前一页 下一页 回本章目录 在电路分析中为了突出某些分析的重点，可以对一个整体 电路进行划分，形成子网络。 N 当对一个网络划分时，子网络可以形成单口网络或双口网 络。例如：
在电路分析中为了突出某些分析的重点，可以对一个整体 电路进行划分，形成子网络。 当对一个网络划分时，子网络可以形成单口网络或双口网 络。例如： 对于N电路这样划分时 N 就形成N,N2→单口 N3→双口 (它们都是子电路)
西 安 电 子 科 技 大 学 电 路 与 系 统 多 媒 体 室 制 作 N1 N3 N2 N 第 6-5 页 前一页 下一页 回本章目录 在电路分析中为了突出某些分析的重点，可以对一个整体 电路进行划分，形成子网络。 对于N电路这样划分时 就形成N1 ,N2单口 N3双口 （它们都是子电路） 当对一个网络划分时，子网络可以形成单口网络或双口网 络。例如：
