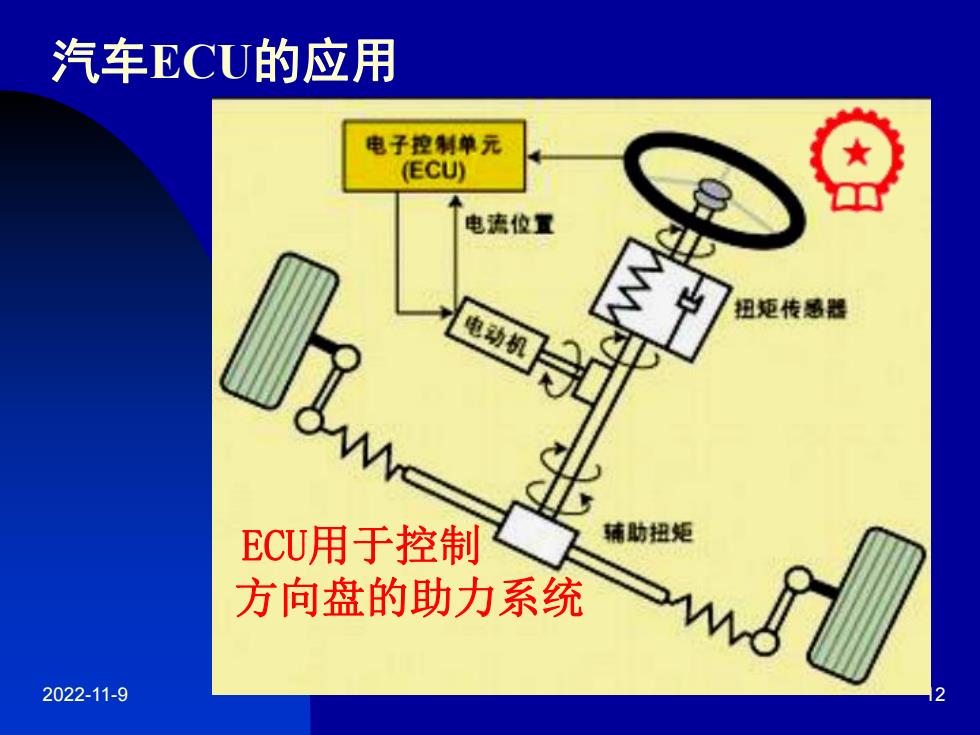

汽车ECU的应用 电子控制单元 (ECU) 电流位置 粗矩传感器 电功 ECU用于控制 辅助扭矩 方向盘的助力系统 2022-11-9
2022-11-9 12 汽车ECU的应用 ECU用于控制 方向盘的助力系统

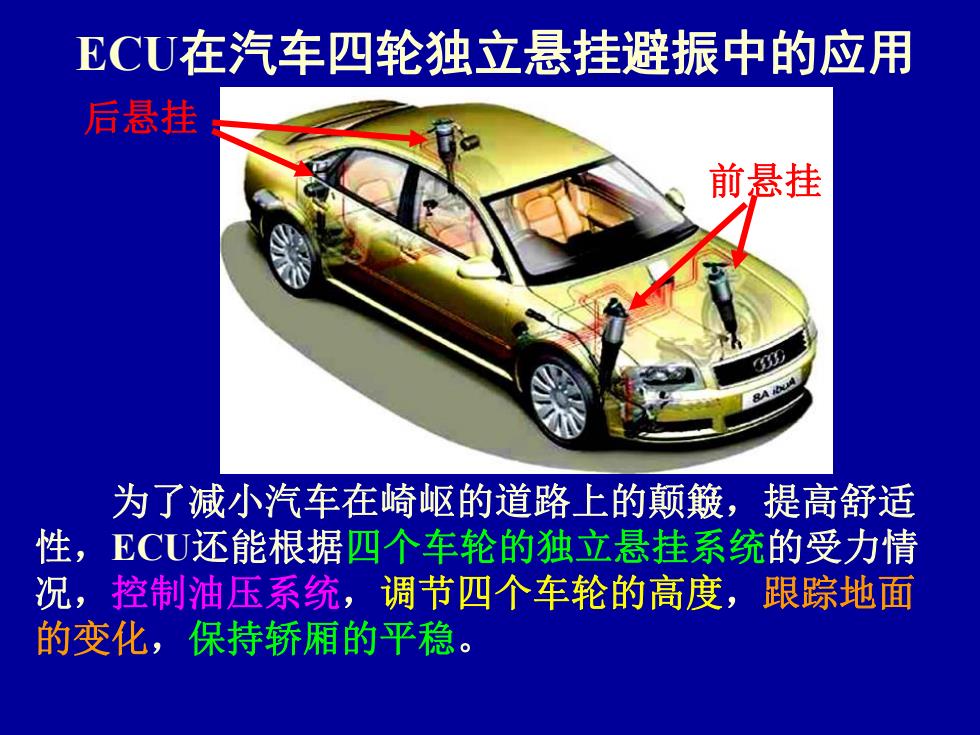

ECU在汽车四轮独立悬挂避振中的应用 后悬挂 前悬挂 A 为了减小汽车在崎岖的道路上的颠簸，提高舒适 性，ECU还能根据四个车轮的独立悬挂系统的受力情 况，控制油压系统，调节四个车轮的高度，跟踪地面 的变化，保持轿厢的平稳
ECU在汽车四轮独立悬挂避振中的应用 前悬挂 后悬挂 为了减小汽车在崎岖的道路上的颠簸，提高舒适 性，ECU还能根据四个车轮的独立悬挂系统的受力情 况，控制油压系统，调节四个车轮的高度，跟踪地面 的变化，保持轿厢的平稳

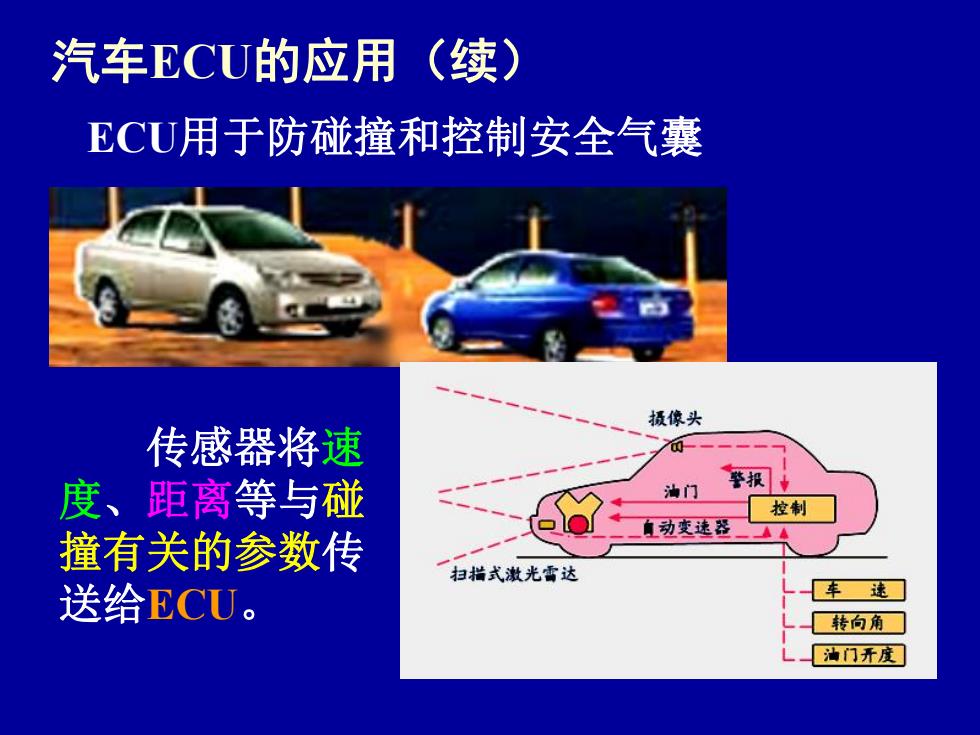

汽车ECU的应用（续） ECU用于防碰撞和控制安全气囊 摄像头 传感器将速 一一一 度、距离等与碰 油门 警报青 控制 动变速 撞有关的参数传 扫描式激光雷达 送给ECU。 车速 转向角☐ 油门开度]
汽车ECU的应用（续） ECU用于防碰撞和控制安全气囊 传感器将速 度、距离等与碰 撞有关的参数传 送给ECU

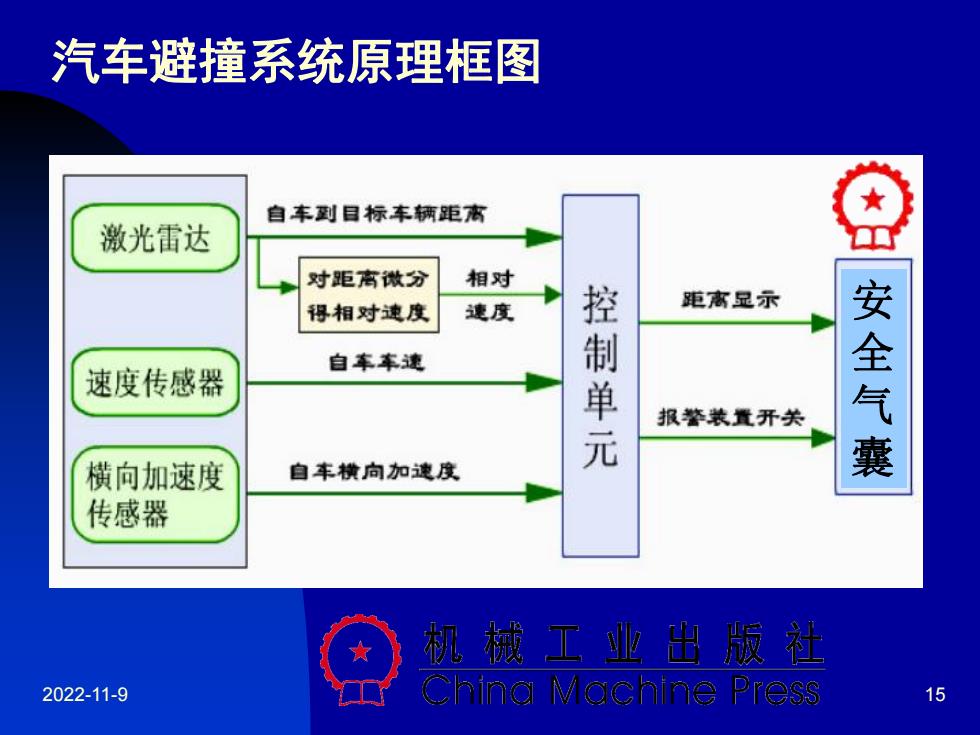

汽车避撞系统原理框图 自车到目标车辆距离 ★ 激光雷达 对距离微分 相对 得相对速度 速度 控 距离显示 自车车速 速度传感器 单元 报警装置开关 安全气囊 横向加速度 自车横向加速度 传感器 机械工业出版社 2022-11-9 China Machine press 15
2022-11-9 15 汽车避撞系统原理框图 安 全 气 囊

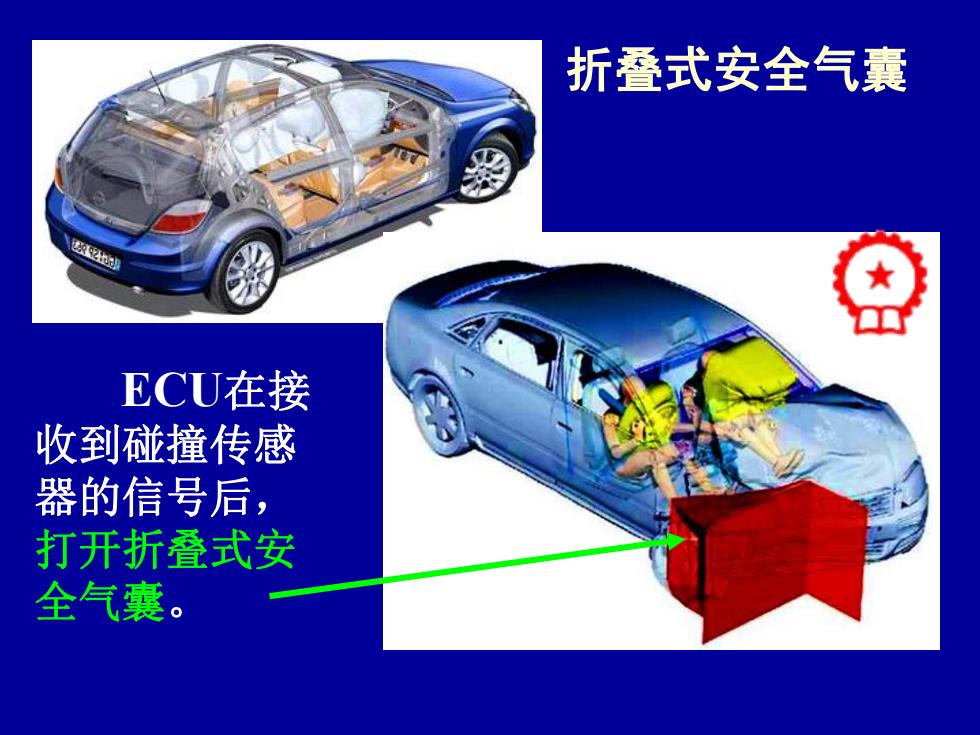

折叠式安全气囊 ECU在接 收到碰撞传感 器的信号后， 打开折叠式安 全气囊
ECU在接 收到碰撞传感 器的信号后， 打开折叠式安 全气囊。 折叠式安全气囊
