2控制柜的保护电路&通过控制接触器KM的通断来保护电动机心按钮SB：控制线路上电按钮，按下SB，KM自锁，自锁回路中有两个辅助触点。SA2、SA3、SA4：凸轮控制器在保护电路中的触点。SA2辅助起升：SA3小车行走：SA4大车行走。当它们都在零位时，保护电路中的对应触点闭合，这时才允许系统上电，防止电动机误启动。*SA：应急开关KAo：主供电线路过流保护。KA2、3、4、5：各个电动机拖动支路过流保护

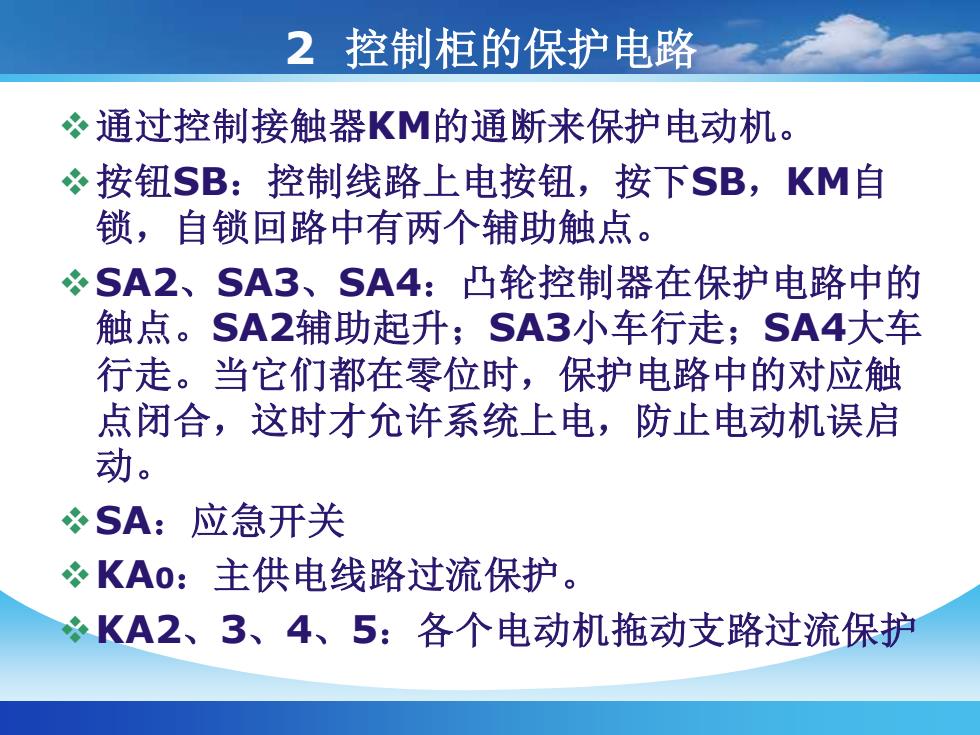

2 控制柜的保护电路 ❖通过控制接触器KM的通断来保护电动机。 ❖按钮SB：控制线路上电按钮，按下SB，KM自 锁，自锁回路中有两个辅助触点。 ❖SA2、SA3、SA4：凸轮控制器在保护电路中的 触点。SA2辅助起升；SA3小车行走；SA4大车 行走。当它们都在零位时，保护电路中的对应触 点闭合，这时才允许系统上电，防止电动机误启 动。 ❖SA：应急开关 ❖KA0：主供电线路过流保护。 ❖KA2、3、4、5：各个电动机拖动支路过流保护
SO5：副起升位置开关。当副钩起升时，SA2在自锁回路中的触点断开，若起升达到极限高度SQ5断开，自锁被破坏环。（接触器自锁回路中另一个辅助触点的作用）SQ3、4：小车限位开关。图中的两个SA3应是同一个凸轮控制器的不同触点。假设SO3表示左限位，小车向左运行时，与SO3串的SA3对应触点闭合，与SQ4串联的SA3对应触点断开。当小车达到左极限位置时，自锁解除，整个系统断电

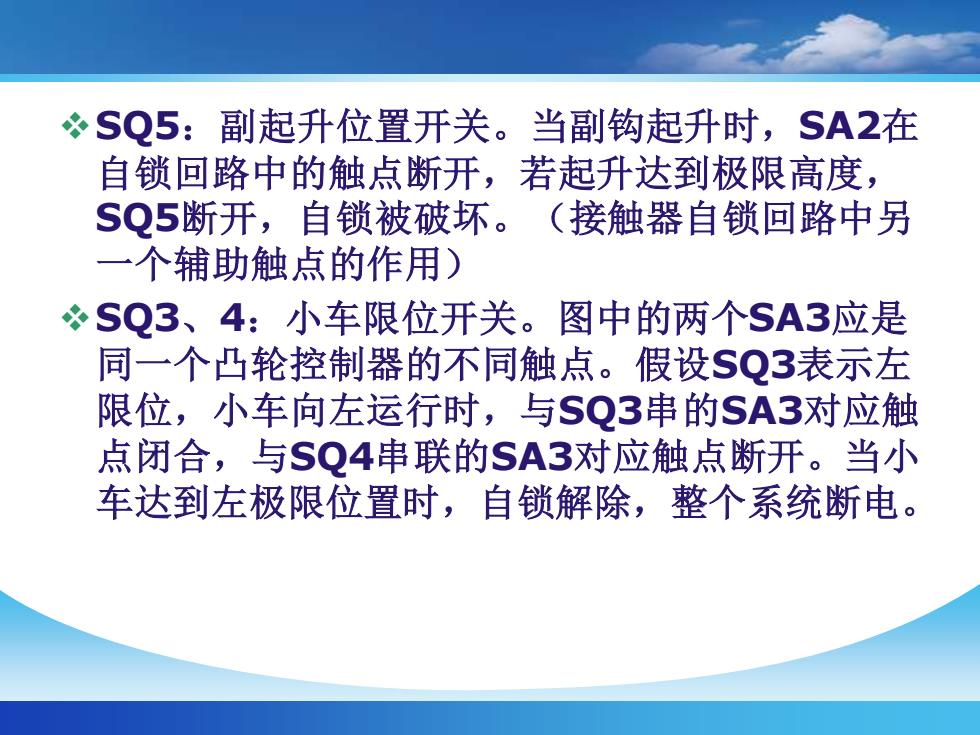

❖SQ5：副起升位置开关。当副钩起升时，SA2在 自锁回路中的触点断开，若起升达到极限高度， SQ5断开，自锁被破坏。（接触器自锁回路中另 一个辅助触点的作用） ❖SQ3、4：小车限位开关。图中的两个SA3应是 同一个凸轮控制器的不同触点。假设SQ3表示左 限位，小车向左运行时，与SQ3串的SA3对应触 点闭合，与SQ4串联的SA3对应触点断开。当小 车达到左极限位置时，自锁解除，整个系统断电
